لماذا يعتبر قاطع دائرة حماية المحرك ضروريًا لتشغيل المحرك بشكل موثوق؟

المحركات الكهربائية هي القوة الدافعة وراء الأتمتة الصناعية، وأنظمة التصنيع، ومعدات التدفئة والتهوية وتكييف الهواء، والمضخات، والناقلات، والضواغط، والتطبيقات التجارية التي لا تعد ولا تحصى. ومع ذلك، تواجه المحركات مخاطر كهربائية مختلفة بما في ذلك الأحمال الزائدة، والدوائر القصيرة، وفشل الطور، وظروف الدوار المقفل، وتقلبات الجهد. وبدون الحماية المناسبة، يمكن أن تؤدي هذه المشكلات إلى فترات توقف مكلفة، وتلف المعدات، ومخاطر السلامة، وانخفاض الكفاءة التشغيلية.

يشرح هذا الدليل الشامل كل ما تحتاج إلى معرفتهقواطع دوائر حماية المحرك(MPCBs)، بما في ذلك مبادئ عملها وفوائدها ومعايير الاختيار واعتبارات التثبيت والتطبيقات وممارسات الصيانة والأخطاء الشائعة التي يجب تجنبها. سواء كنت مهندسًا أو مقاولًا أو مدير منشأة أو شركة مصنعة للمعدات، ستساعدك هذه المقالة على اتخاذ قرارات مستنيرة عند حماية الأصول الحركية القيمة.

ما هو قاطع دائرة حماية المحرك؟

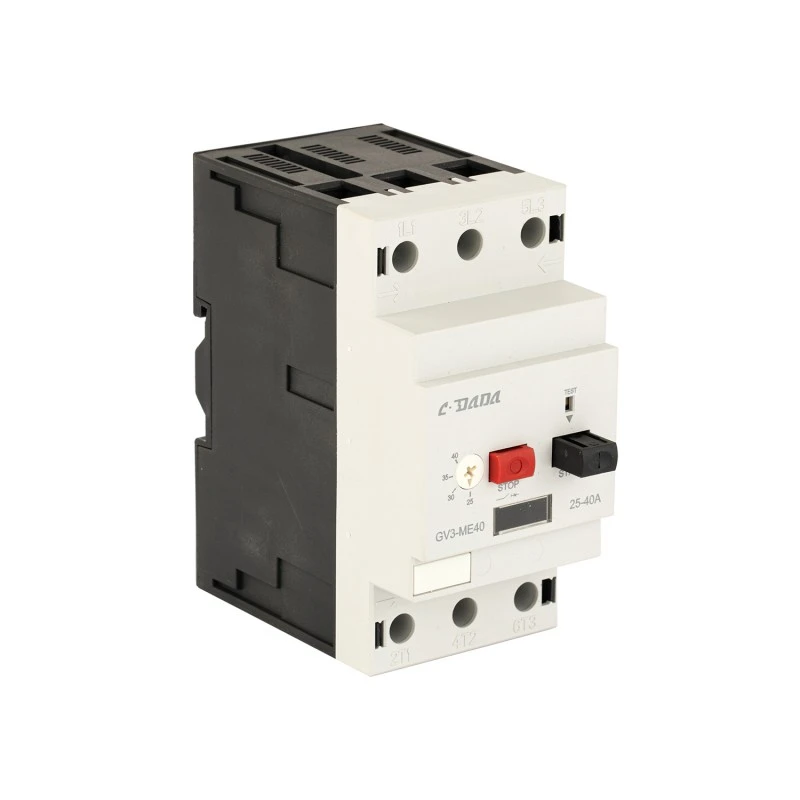

قاطع دائرة حماية المحرك (MPCB) هو جهاز حماية كهربائي متخصص مصمم خصيصًا لحماية المحركات الكهربائية من ظروف التشغيل غير الطبيعية. على عكس قواطع الدائرة القياسية، يجمع MPCB بين الحماية من الحمل الزائد وحماية الدائرة القصيرة والحماية من فقدان الطور في جهاز واحد مدمج.

والغرض الأساسي منه هو اكتشاف الظروف الكهربائية الضارة قبل أن تلحق الضرر بلفات المحرك وأنظمة العزل والمحامل والمعدات المتصلة. يتم تركيب MPCBs بشكل شائع في مراكز التحكم في المحركات، ولوحات التحكم الصناعية، ومنشآت التصنيع، والمباني التجارية، وأنظمة التشغيل الآلي.

ومن خلال دمج وظائف الحماية المتعددة في جهاز واحد، تعمل وحدات MPCB على تبسيط تصميم النظام الكهربائي مع تحسين الموثوقية والسلامة.

لماذا تحتاج المحركات الكهربائية إلى الحماية؟

تمثل المحركات الكهربائية استثمارًا كبيرًا للشركات. حتى عطل محرك واحد يمكن أن يؤدي إلى تأخير الإنتاج، وإصلاحات باهظة الثمن، واضطرابات تشغيلية.

تشمل التهديدات الحركية الشائعة ما يلي:

• ظروف التحميل الزائد
• دوائر قصيرة
• اختلال المرحلة
• خسارة المرحلة
• حالات الدوار المقفل
• أحداث انخفاض الجهد
• تيارات البداية المفرطة
• الاختناقات الميكانيكية
• أخطاء الأسلاك
• انهيار العزل

وبدون الحماية الكافية، يمكن أن تولد هذه المشكلات حرارة زائدة تؤدي إلى إتلاف ملفات المحرك وتقصير عمر المعدات بشكل كبير.

كيف يعمل قاطع دائرة حماية المحرك؟

يقوم MPCB بمراقبة التيار الكهربائي المتدفق عبر دائرة المحرك بشكل مستمر. عند حدوث ظروف غير طبيعية، يقوم القاطع بفصل الطاقة تلقائيًا قبل حدوث أي ضرر.

يستخدم الجهاز بشكل عام آليتين للحماية:

• الحماية الحرارية:يستجيب لتيارات الحمل الزائد لفترات طويلة.
• الحماية المغناطيسية:يستجيب على الفور لأخطاء الدائرة القصيرة.

تتفاعل العناصر الحرارية مع الحرارة الناتجة عن التيار الزائد، بينما تكتشف العناصر المغناطيسية الارتفاعات المفاجئة في التيار وتتعثر على الفور تقريبًا.

يضمن نهج الحماية المزدوجة هذا معالجة الأعطال الكهربائية التدريجية والمفاجئة بشكل فعال.

المكونات الرئيسية لـ MPCB

تحتوي قواطع دوائر حماية المحرك الحديثة على عدة مكونات متكاملة:

• آلية تتابع الحمل الزائد الحراري
• وحدة رحلة الدائرة القصيرة المغناطيسية
• قرص التعديل الحالي
• مفتاح تشغيل/إيقاف يدوي
• مؤشر الرحلة
• غرفة إطفاء القوس
• محطات الاتصال
• توافق الاتصال المساعد

توفر هذه المكونات معًا حماية شاملة للمحرك مع الحفاظ على سهولة التشغيل والصيانة.

الفوائد الرئيسية لاستخدام MPCBs

تختار الشركات عبر الصناعات MPCBs لأنها توفر مزايا تشغيلية كبيرة.

غالبًا ما تفوق الفوائد المالية الاستثمار الأولي من خلال منع عمليات استبدال المحركات المكلفة وانقطاع الإنتاج.

قواطع دوائر حماية المحرك مقابل أجهزة الحماية التقليدية

توضح هذه المقارنة بوضوح سبب تفضيل أجهزة حماية المحركات المخصصة للتطبيقات الحركية الهامة.

التطبيقات الصناعية المشتركة

تُستخدم قواطع دوائر حماية المحرك في العديد من الصناعات:

• مصانع التصنيع
• مرافق معالجة المياه
• أنظمة التدفئة والتهوية وتكييف الهواء
• عمليات التعدين
• مرافق النفط والغاز
• مصانع تجهيز الأغذية
• ماكينات التعبئة والتغليف
• أنظمة الناقل
• محطات الضخ
• المباني التجارية

في أي مكان تلعب المحركات الكهربائية دورًا تشغيليًا حاسمًا، تساعد MPCBs على ضمان الموثوقية والاستمرارية.

كيفية اختيار قاطع دائرة حماية المحرك المناسب

يتطلب اختيار MPCB الصحيح تقييمًا دقيقًا لعدة عوامل.

الحجم المناسب يمنع التعثر المزعج مع الحفاظ على الحماية الفعالة.

أفضل ممارسات التثبيت

• اتبع إرشادات الشركة المصنعة.
• التحقق من توصيلات الأسلاك.
• التأكد من التهوية المناسبة.
• استخدم أحجام الكابلات الموصى بها.
• إجراء اختبار العزل.
• تحقق من مواصفات عزم الدوران.
• قم بتسمية جميع الدوائر بشكل واضح.
• إجراء اختبارات التكليف.

يعمل التثبيت الاحترافي على تحسين الموثوقية التشغيلية وأداء السلامة بشكل كبير.

الصيانة واستكشاف الأخطاء وإصلاحها

تساعد الصيانة الروتينية على زيادة أداء الكسارة وطول عمرها.

• فحص المحطات بانتظام.
• تحقق من وجود علامات ارتفاع درجة الحرارة.
• التحقق من إعدادات الرحلة.
• اختبار التشغيل بشكل دوري.
• إزالة تراكم الغبار.
• مراقبة الرحلات المزعجة.
• مراجعة شروط التحميل.

يؤدي الاكتشاف المبكر للمشكلات المحتملة إلى منع حالات الفشل غير المتوقعة ووقت التوقف عن العمل المكلف.

الأخطاء الشائعة التي يجب تجنبها

• تضخيم الكسارة
• تجاهل بيانات لوحة المحرك
• الإعدادات الحالية غير صحيحة
• اتصالات المحطة سيئة
• عدم وجود صيانة
• استخدام القواطع القياسية بدلاً من MPCBs
• إهمال الظروف البيئية

إن تجنب هذه الأخطاء يمكن أن يؤدي إلى تحسين فعالية حماية المحرك بشكل كبير.

الاتجاهات المستقبلية في تكنولوجيا حماية المحركات

تستمر الأتمتة الصناعية في دفع عجلة الابتكار في أنظمة حماية المحركات.

تشمل التطورات الناشئة ما يلي:

• تكامل المراقبة الذكية
• الاتصال بإنترنت الأشياء الصناعي
• قدرات الصيانة التنبؤية
• التشخيص عن بعد
• تحليلات كفاءة الطاقة
• منصات المراقبة السحابية
• خوارزميات الحماية الرقمية المحسنة

توفر هذه التقنيات رؤية أكبر للصحة الحركية والأداء التشغيلي.

الأسئلة المتداولة

س 1: ما هو الغرض الأساسي من قاطع دائرة حماية المحرك؟

يعمل قاطع دائرة حماية المحرك على حماية المحركات من الأحمال الزائدة والدوائر القصيرة وفشل الطور.

س2: هل يمكن لـ MPCB استبدال المصهر؟

في العديد من التطبيقات، نعم. توفر MPCBs حماية قابلة لإعادة الضبط وميزات إضافية خاصة بالمحرك.

س3: كيف يمكنني تحديد حجم MPCB الصحيح؟

استخدم التيار المقنن وخصائص التشغيل للمحرك الموضحة على لوحة الاسم.

س 4: هل MPCBs مناسبة للمحركات ثلاثية الطور؟

نعم. تم تصميم معظم MPCBs الصناعية خصيصًا لحماية المحركات ثلاثية الطور.

س5: كم مرة يجب فحص MPCB؟

يعتمد تكرار الفحص على ظروف التشغيل، لكن يوصى عمومًا بإجراء عمليات فحص سنوية.

س 6: هل يمكن أن تساعد MPCBs في تقليل تكاليف الصيانة؟

نعم. من خلال منع تلف المحرك والأعطال غير المتوقعة، يمكن لـ MPCBs خفض نفقات الصيانة بشكل كبير.

خاتمة

يعد قاطع دائرة حماية المحرك أحد أهم المكونات في أي نظام كهربائي يعمل بمحرك. فهو يوفر حماية شاملة ضد الأحمال الزائدة، والدوائر القصيرة، وفشل الطور، وغيرها من الظروف الضارة المحتملة مع تحسين الموثوقية التشغيلية وعمر المعدات.

سواء كنت تدير منشأة تصنيع، أو مبنى تجاري، أو محطة معالجة مياه، أو نظام أتمتة صناعي، فإن الاستثمار في الحل المناسب لحماية المحركات يساعد على حماية الأصول المهمة، وتقليل وقت التوقف عن العمل، وتعزيز السلامة في مكان العمل.
