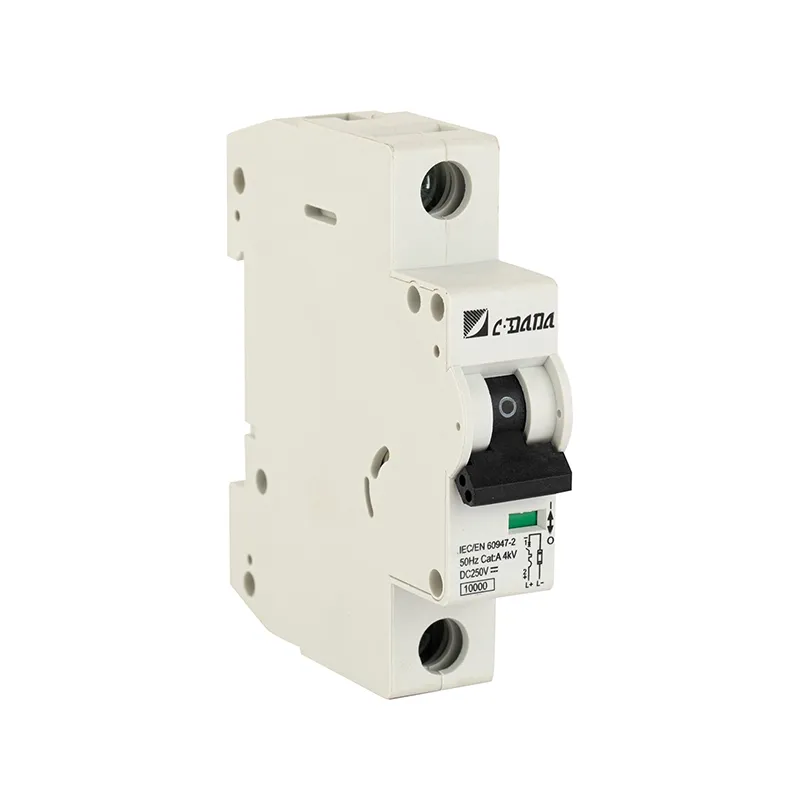

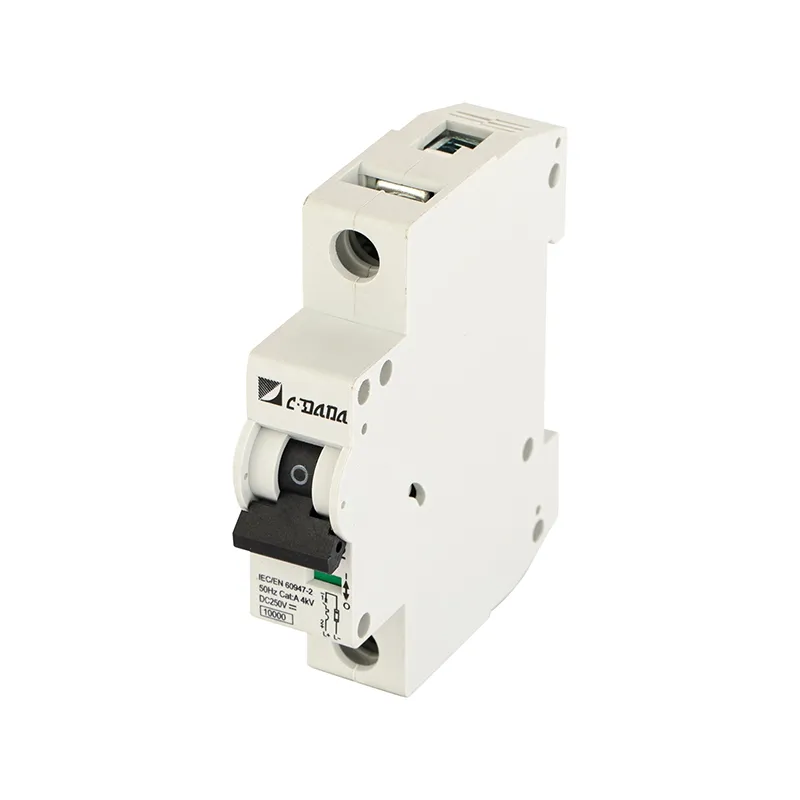

قاطع دائرة مصغر 250 فولت تيار مستمر
Model:DAB7-63
تعد CDADA خيارًا جيدًا لتكون المورد الخاص بك لقواطع الدائرة المصغرة DAB7-63 250V DC 1P، 1–63A، بقدرة كسر 6kA. هذا المنتج مثالي لأنظمة الطاقة الشمسية الكهروضوئية والاتصالات وأنظمة التيار المستمر. مثبت على سكة DIN، مع مؤشر تشغيل/إيقاف واضح وامتثال RoHS. يرجى الاتصال بنا للحصول على سعر المصنع مباشرة.
قم بحماية دوائر التيار المستمر الخاصة بك باستخدام قاطع الدائرة المصغرة CDADA DAB7-63 250V DC (MCB) - الذي يصل إلى 250V DC، والذي تم تصميمه بواسطة Shanghai DADA Electric CO., LTD، وهو مصنع موثوق به في الصين، لتوفير حماية موثوقة من الحمل الزائد وقصر الدائرة في أنظمة الطاقة الشمسية الكهروضوئية الحديثة (PV)، والاتصالات السلكية واللاسلكية، وتخزين البطاريات، وأنظمة التيار المستمر الصناعية.
على عكس قواطع التيار المتردد القياسية، تم تصميم DAB7-63 خصيصًا لتطبيقات التيار المستمر، حيث يكون انقراض القوس أكثر صعوبة بسبب قطبية الجهد الثابت. مع قدرة كسر عالية تبلغ 6000 أمبير عند تيار مستمر 250 فولت، فإنه يقاطع تيارات الأعطال بسرعة لمنع الضرر الناتج عن التيار العكسي أو ردود فعل العاكس أو أخطاء السلسلة - مما يجعله مكونًا أساسيًا للسلامة في تركيبات الطاقة الشمسية السكنية والتجارية.

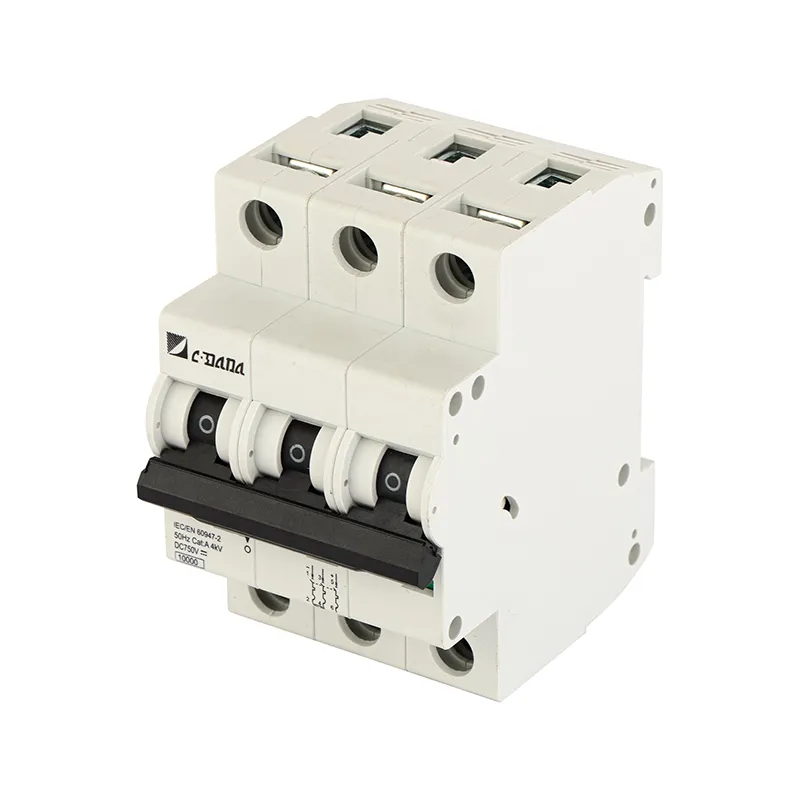

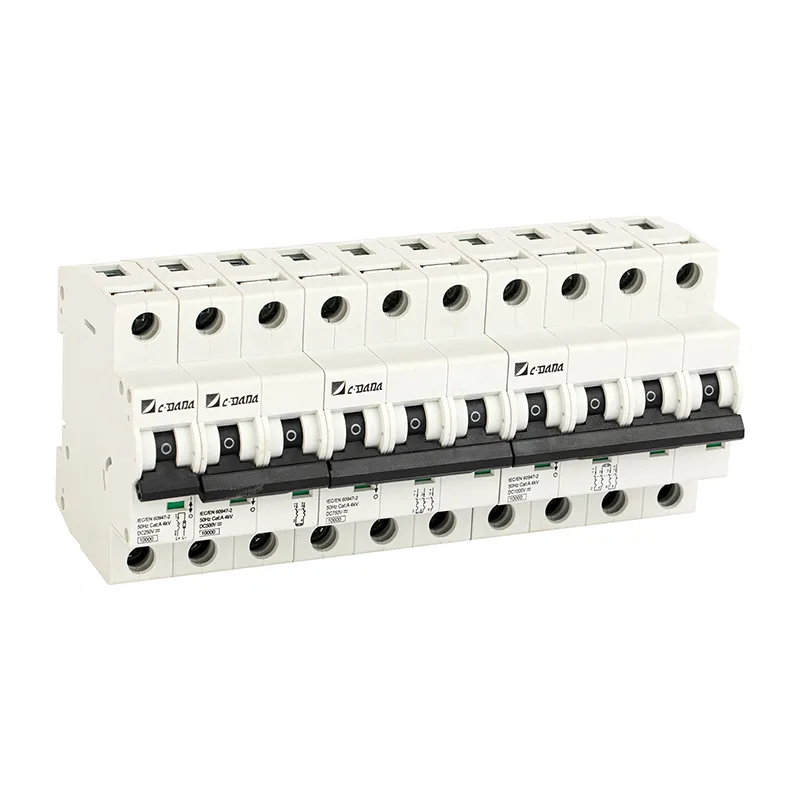

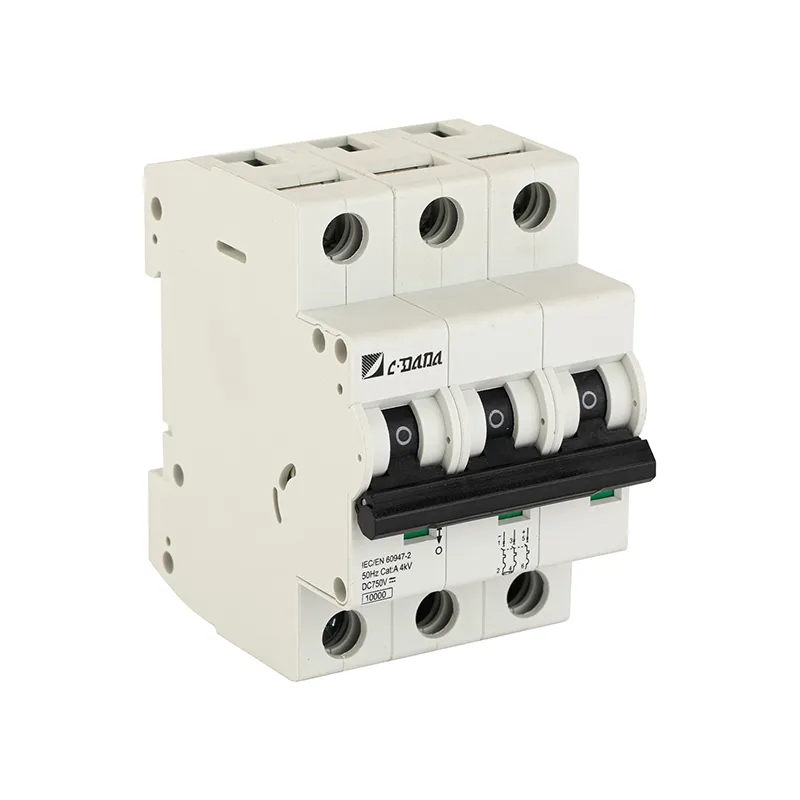

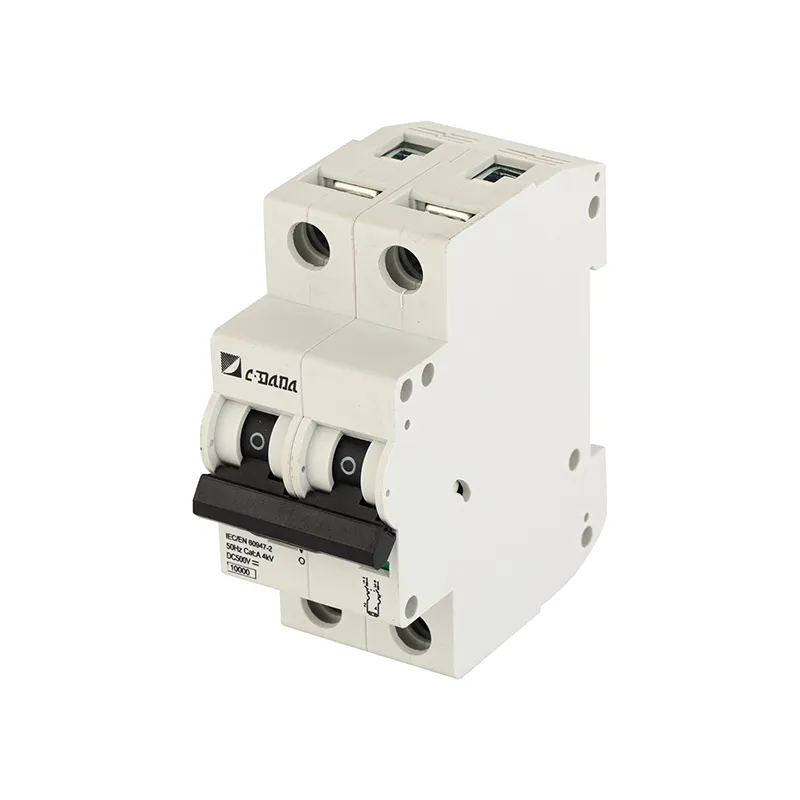

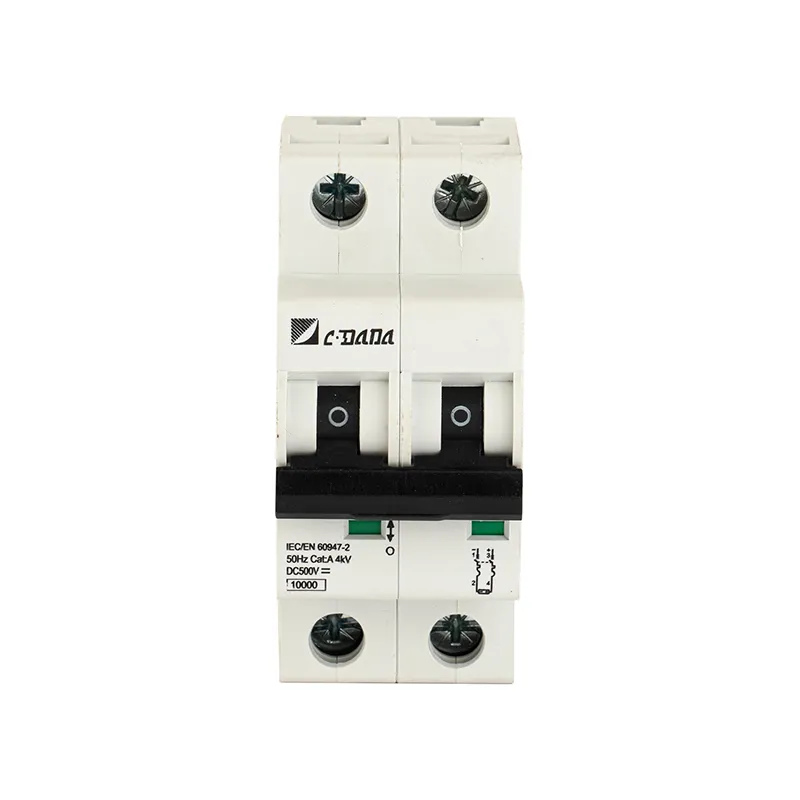

متوفر في 13 تصنيفًا للتيار (1A–63A) وتكوين 1P لـ 250 فولت تيار مستمر، كما أنه يتدرج إلى 2P (500 فولت)، و3P (750 فولت)، و4P (1000 فولت) للمصفوفات الكهروضوئية ذات الجهد العالي. يتميز القاطع بخيارات أسلاك مزدوجة (كبل أو شريط توصيل)، ومؤشر واضح لموضع الاتصال، وآلية التصنيع السريع/الكسر السريع لتعزيز قمع القوس. متوافق تمامًا مع IEC 60947-2، وIEC 60947-8، وCCC، وEU RoHS، ويضمن معايير السلامة والبيئة العالمية.
المواصفات الرئيسية
| نموذج: | DAB7-63 تيار مستمر MCB |
| ماركة: | كدادا | الشركة المصنعة: Shanghai DADA Electric CO., LTD |

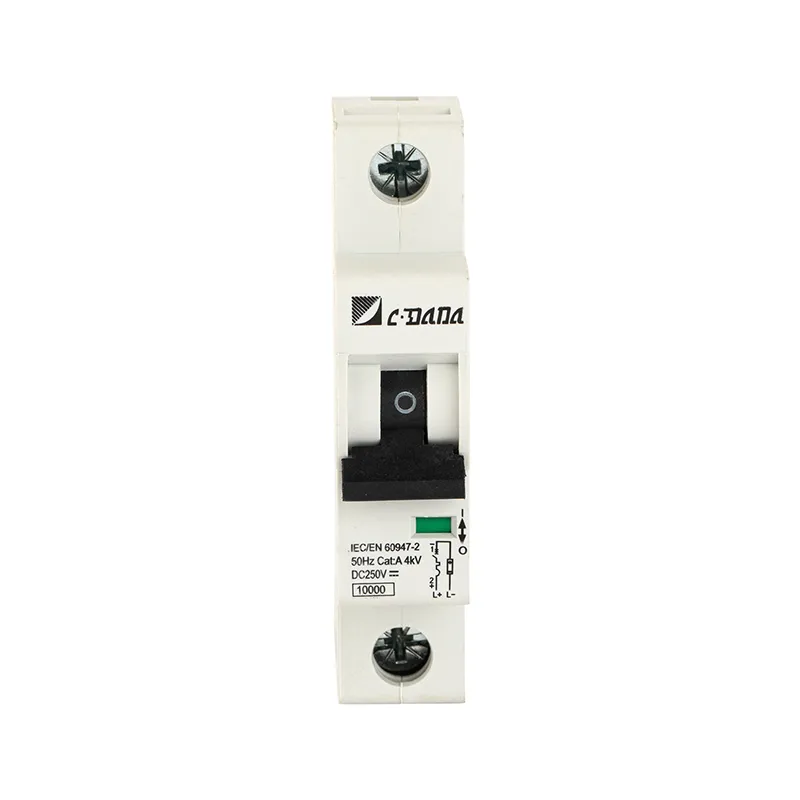

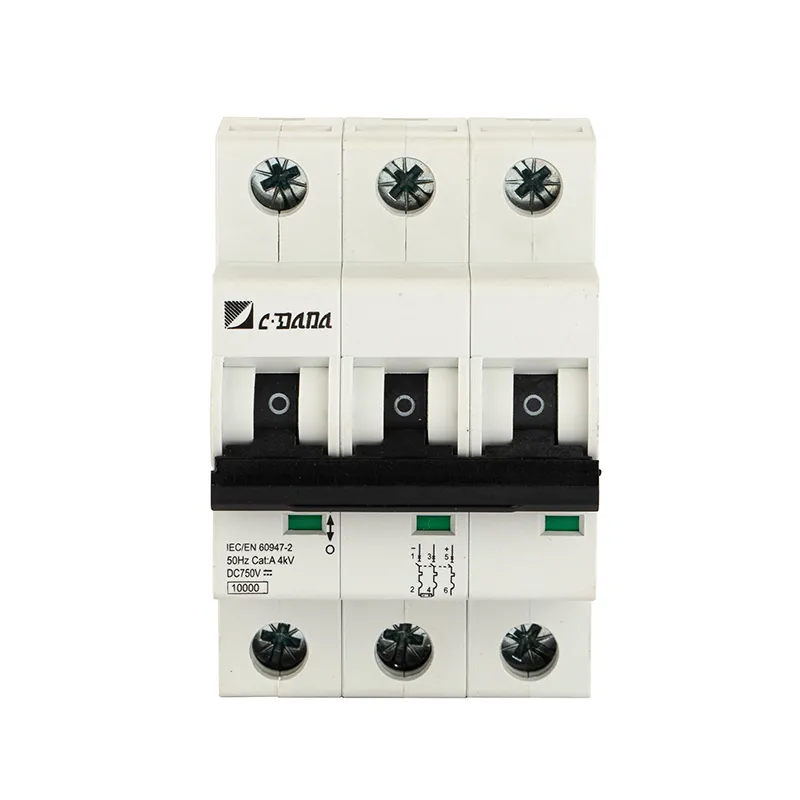

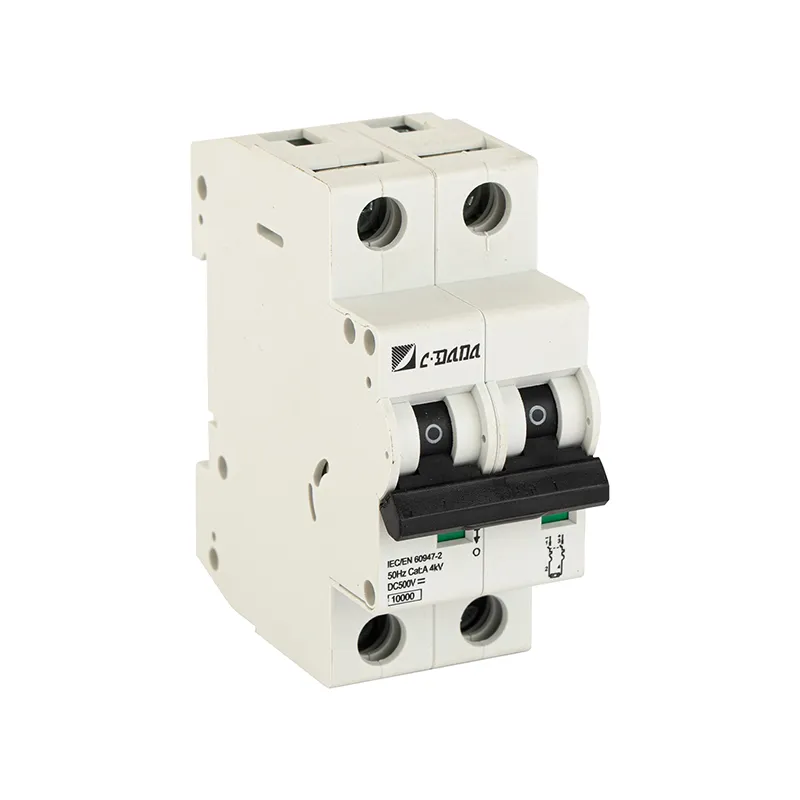

| البولنديين: | 1P (تيار مستمر 250 فولت) — متوفر أيضًا بـ 2P/500V، 3P/750V، 4P/1000V |
| التصنيف الحالي (في): | 1A، 2A، 3A، 4A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A |
| الجهد المقنن: | تيار مستمر 250 فولت (1P) |
| قدرة كسر الدائرة القصيرة (Icn): | 6000 أ |
| الحياة الميكانيكية: | ≥20,000 عملية |
| الحياة الكهربائية: | ≥8,000 عملية |
| المعايير: | إيك 60947-2، إيك 60947-8، سي سي سي، بنفايات |
| درجة التلوث: | ثانيا |
| درجة حرارة التشغيل: | -35 درجة مئوية إلى +70 درجة مئوية |
| رطوبة: | ≥95% رطوبة نسبية |
| تصاعد: | السكك الحديدية القياسية TH35 DIN |
| الأسلاك: | تدعم المحطات العلوية/السفلية الكابل أو شريط التوصيل |
| ميزة السلامة: | مؤشر اتصال تشغيل/إيقاف مرئي |
| قطبية: | يجب مراعاة أسلاك L+ (تحميل +) / L– (تحميل –) - يُحظر الاتصال العكسي |

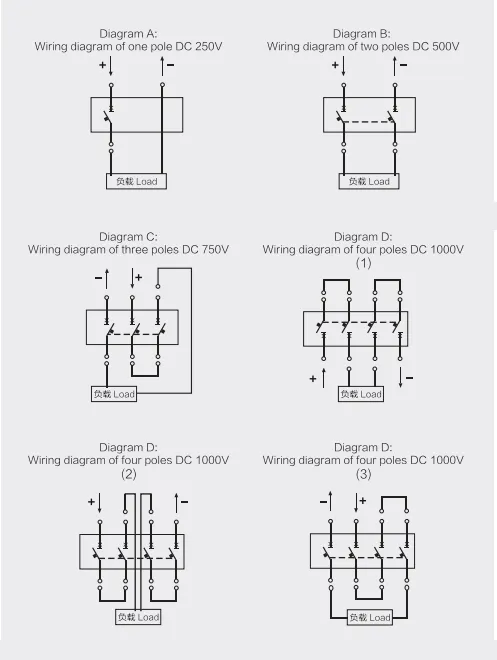

مخطط الأسلاك

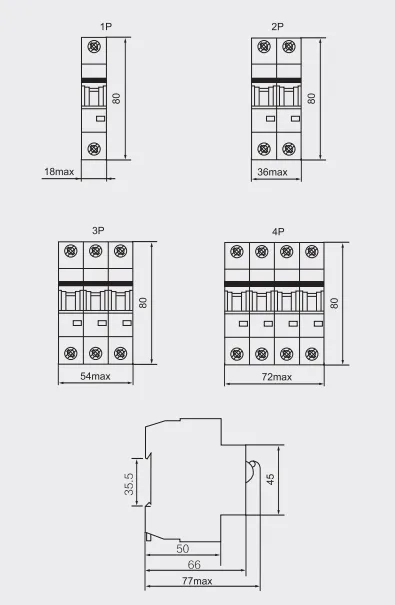

الخطوط العريضة لقواطع التيار المستمر وأبعاد التثبيت
لماذا تختار CDADA DC MCB 250V؟
★ بنيت لهذا الغرض لأنظمة العاصمة
يضمن التصميم الأمثل لمجرى القوس انقطاعًا آمنًا لتيارات خطأ التيار المستمر - على عكس قواطع التيار المتردد المُعاد استخدامها.
★ الطاقة الشمسية الكهروضوئية جاهزة
ضروري لحماية الوحدات الكهروضوئية من ردود فعل فشل التيار العكسي والعاكس - مما يعزز موثوقية النظام.
★ قدرة كسر عالية
6 كيلو أمبير عند 250 فولت تيار مستمر يلبي متطلبات معظم منشآت الطاقة الشمسية السكنية والتجارية الصغيرة.
★ الشهادات العالمية
IEC + CCC + RoHS = أداء موثوق به في آسيا وأوروبا وأفريقيا وأمريكا اللاتينية.
★ تصميم آمن للمستخدم
تمنع نافذة موضع الاتصال الواضحة سوء التشغيل؛ تعمل الأسلاك المزدوجة على تبسيط تكامل اللوحة.
★ نطاق تشغيل واسع
يعمل بشكل موثوق من -35 درجة مئوية (المناخات الباردة) إلى +70 درجة مئوية (أسطح المنازل الساخنة أو العبوات).
لماذا تختار كدادا؟

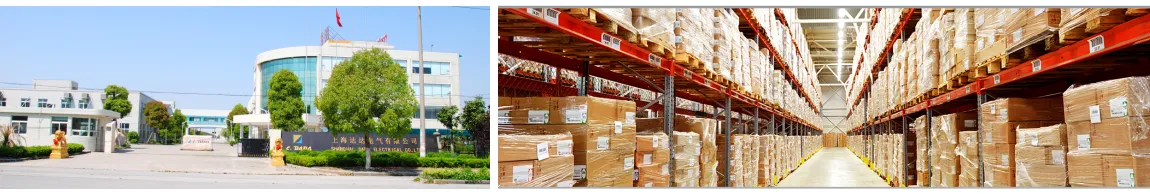

★ نحن الشركة المصنعة لأكثر من 42 عاما. شركتنا بنيت في عام 1983، وتطورت بسرعة كبيرة خلال السنوات الماضية. مع أكثر من 1000 عنصر، قمنا بتصميم وتصنيع قاطع الدائرة الخاص بنا والذي يتمحور حول قواطع الدائرة والأختام الجاهزة للاستخدام من صانعي القطع الأصلية. نحن نبتكر مفهومًا جديدًا لصنع قاطع دائرة ذكري متنوع لدعم احتياجات العملاء.

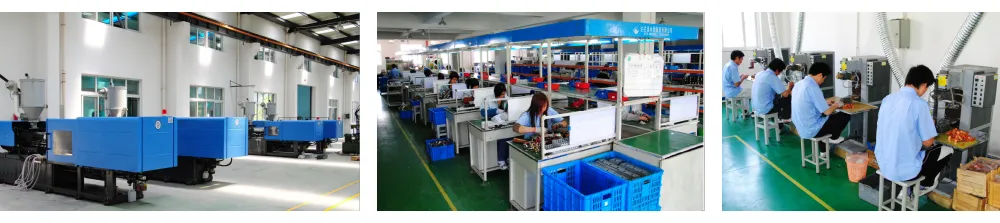

★ مع أكثر من 42 عامًا من الخبرة، لدينا معدات تصميم وإنتاج داخلية لتحقيق إنجاز سريع وعالي الجودة.
★ لدينا فريق ردود فعل سريعة جدا. تم الرد على الاستفسارات خلال يوم عمل واحد، وتم الرد ثلاثي الأبعاد خلال يوم عمل واحد.

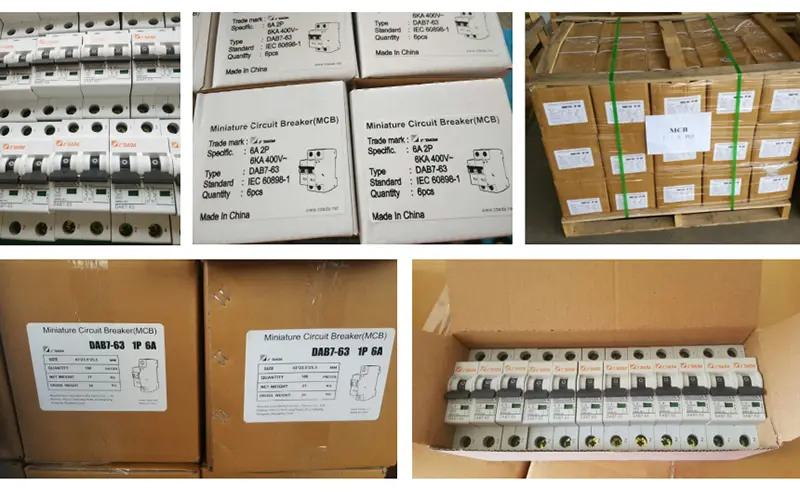

★ التعبئة
يزودنا معظم عملائنا بمواصفات المنتج أو التغليف مباشرةً على مطبوعات التصميم الخاصة بهم. سنكون سعداء بالعمل معك لتلبية متطلباتك.
★ المعرض العالمي للطاقة الكهربائية الشهير
يغطي معرضنا العالم ودبي والبرازيل وروسيا وهانوفر ومصر والنمسا وإيران والمكسيك وغيرها من معارض الطاقة الاحترافية
التطبيقات النموذجية
أنظمة الطاقة الشمسية الكهروضوئية: حماية السلسلة في الصناديق المجمعة
تخزين طاقة البطارية: حماية التيار الزائد من جانب التيار المستمر
خزانات طاقة الاتصالات: توزيع –48 فولت أو +24 فولت تيار مستمر
محطات شحن المركبات الكهربائية: دوائر التيار المستمر المساعدة
لوحات التحكم الصناعية: PLC، أجهزة الاستشعار، والمشغلات تتغذى بالطاقة DC
التعليمات
Q1: هل يمكنني استخدام AC MCB لدوائر DC 250V؟
ج1: لا. تعتمد قواطع التيار المتردد على التقاطع الصفري لإطفاء الأقواس - لا يوجد تقاطع صفري في التيار المستمر، لذلك تستمر الأقواس، مما يتسبب في ذوبان أو حريق أو فشل التعثر. استخدم دائمًا MCB ذو تصنيف DC مثل CDADA DAB7-63.
س2: هل القطبية مهمة؟
ج2: نعم! يحتوي قاطع الدائرة المصغرة DAB7-63 بجهد 250 فولت تيار مستمر على أطراف إدخال (طاقة +/–) ومحطات إخراج (L+/L–). يؤدي عكس القطبية إلى تقليل كفاءة تبريد القوس وقد يؤدي إلى إبطال شهادة السلامة.
س 3: ما الفرق بين 1P و2P و4P DC MCBs؟
أ3:
● 1P: يحمي موصل واحد عند 250 فولت تيار مستمر (على سبيل المثال، خط إيجابي في النظام الكهروضوئي المؤرض)
● 2P: يكسر كلا من + و- عند 500 فولت تيار مستمر (الأنظمة العائمة)
● 4P: لسلاسل التيار المستمر بقدرة 1000 فولت (محطات الطاقة الكهروضوئية التجارية الكبيرة)
→ قم دائمًا بمطابقة عدد الأقطاب مع جهد النظام ونظام التأريض.
س 4: هل يمكن استخدامه للتبديل المتكرر؟
ج4: لا - إنه مصمم للتشغيل اليدوي غير المتكرر (على سبيل المثال، الصيانة). للتبديل اليومي، استخدم موصل DC أو مفتاح التحميل.
س 5: لماذا تختار CDADA على ماركات DC MCB الأخرى؟
ج5: تقدم CDADA:
● تصميم حقيقي لمقاطعة قوس التيار المستمر (غير مُكيَّف مع التيار المتردد)
● شهادة IEC + CCC كاملة
● مسح مؤشر الحالة البصرية
● نطاق تيار واسع (1A–63A) للتحجيم الدقيق
● أسعار تنافسية مع الوثائق الفنية باللغة الإنجليزية
