مصنع إكسسوارات MCCB الموثوق به

فئة

نوع الملحقات

وظيفة

المواصفات الفنية

التشغيل عن بعد

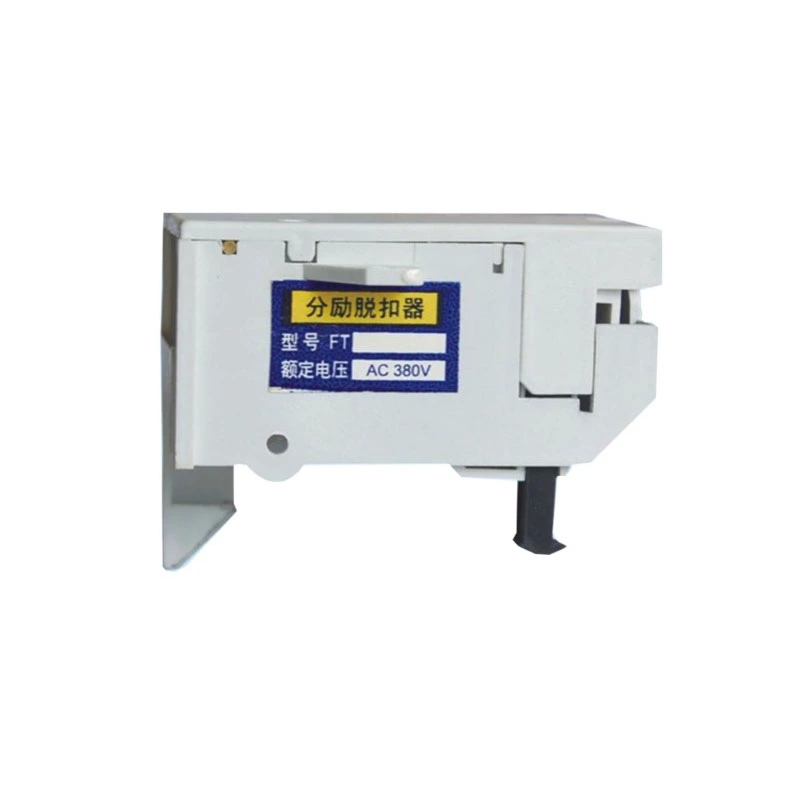

رحلة التحويلة (MX)

التعثر عن بعد عبر إشارة الجهد الخارجي

التيار المتردد: 24 فولت، 48 فولت، 110 فولت، 230 فولت، 400 فولت؛ تيار مستمر: 12 فولت، 24 فولت، 48 فولت، 110 فولت؛ تدفق 200 فولت أمبير (تيار متردد)/200 وات (تيار مستمر)، 20 فولت أمبير (تيار متردد)/20 وات (تيار مستمر)؛ وقت الرحلة <50 مللي ثانية

إصدار الجهد المنخفض (MN/UVR)

التعثر التلقائي عندما ينخفض ​​الجهد إلى ما دون العتبة

الالتقاط: 0.85×Un؛ التسرب: 0.35-0.7×Un؛ تأخير الوقت: 0.1 ثانية - 3 ثانية (قابل للتعديل)؛ واجب مستمر

مشغل المحرك (مو)

الشحن الكهربائي وتشغيل آلية الكسارة

إمدادات التيار المتردد/التيار المستمر، وقت التشغيل 3-5 ثواني، التجاوز اليدوي، ردود الفعل على الموقف

إشارات الحالة

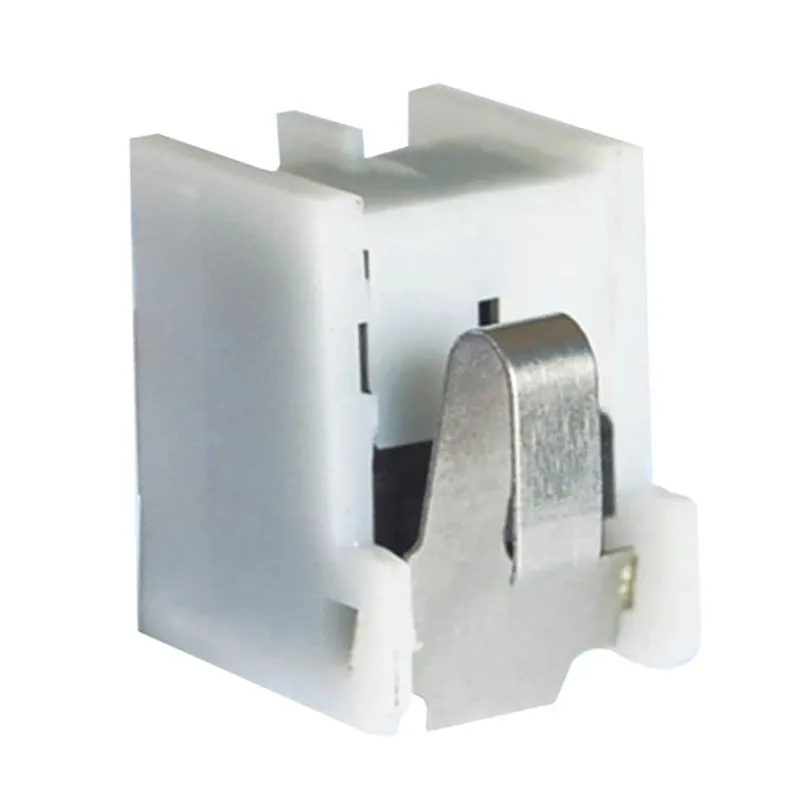

جهات الاتصال المساعدة (AX)

الإشارة إلى موضع الكسارة (تشغيل/إيقاف)

1NO+1NC أو 2NO+2NC، 10 أمبير عند 230 فولت تيار متردد، وصلات من سبائك الفضة، حركة سريعة

اتصالات الإنذار (AL)

تعثر قاطع الإشارة بسبب خطأ

1NO+1NC، يعمل فقط أثناء الرحلة (وليس إيقاف التشغيل اليدوي)، وهو يختلف عن الجهاز المساعد

اتصالات إشارة خطأ

الإشارة إلى أنواع الأعطال المحددة (الحمل الزائد، الدائرة القصيرة، الخطأ الأرضي)

يعتمد على Microswitch، ومتكامل مع وحدات الرحلة الإلكترونية

السلامة والتشابك

مقبض دوار

التشغيل الخارجي من خلال الباب/اللوحة

مباشر أو ممتد، قابل للقفل، IP65، قفل الباب

قفل الباب

منع فتح الباب عند تشغيل الكسارة

الربط الميكانيكي، قابل للهزيمة للوصول في حالات الطوارئ

قفل المفتاح

تقييد العملية على الموظفين المصرح لهم

أنواع قفل متعددة (رونيس، بروفالوكس)، مفتاح قابل للإزالة في وضع التشغيل أو الإيقاف

التعشيق الميكانيكي

منع الإغلاق المتزامن لقواطعين

نوع الكابل أو القضيب، لتطبيقات التحويل

الحماية والمراقبة

أغطية المحطة الطرفية

منع الاتصال العرضي مع الأجزاء الحية

IP20 إلى IP40، حواجز الطور، ممتدة لاتصال بسبار

حواجز المرحلة

زيادة التخليص بين المراحل

مادة عازلة، تصنيف 400-690 فولت، تصميم معياري

جهاز حماية الطفرة (SPD)

حماية الكسارة من الصواعق

النوع 1+II، تيار نبضي 12.5-15 كيلو أمبير، تركيب متكامل

الاتصالات والذكية

الاتصال المساعد اللاسلكي

مراقبة الحالة عن بعد عبر البلوتوث/واي فاي

متوافق مع تطبيق Tuya، بعرض 45 مم، يعمل بالبطارية أو يعمل بالطاقة الذاتية

وحدة الاتصالات Modbus

التكامل مع أنظمة BMS/SCADA

واجهة RS485، البيانات في الوقت الحقيقي، والقدرة على التحكم عن بعد

مستشعر الطاقة PowerTag

مراقبة الطاقة اللاسلكية

دقة 1%، بيانات مدتها 15 دقيقة، اتصال سحابي

حجم الإطار MCCB

رحلة التحويلة

الأشعة فوق البنفسجية

مساعد

مشغل محرك

مقبض دوار

100A-250A

داخلي

داخلي

داخلي/خارجي

خارجي

خارجي

250A-630A

داخلي

داخلي

داخلي/خارجي

داخلي/خارجي

خارجي

630A-1600A

داخلي

داخلي

داخلي

داخلي

خارجي/ممتد

1600A-2000A

خارجي

خارجي

خارجي

خارجي

ممتدة/للخدمة الشاقة

عنصر

وظيفة

التفاصيل الفنية

الملف الكهرومغناطيسي

يولد مجال مغناطيسي عند تنشيطه

التيار المتردد: تدفق 200 فولت أمبير، مختوم 20 فولت أمبير؛ العاصمة: الاندفاع 200 واط، مختومة 20 واط؛ فئة العزل F (155 درجة مئوية)

آلية المكبس

شريط رحلة الضربات لآلية التحرير

الفولاذ المقسى، عودة الربيع، السكتة الدماغية 5-10 مم

نظام الاتصال

معزولة عن دوائر القواطع الرئيسية

عزل مقوى، يتحمل نبضات 4 كيلو فولت

تصاعد

ملائمة المفاجئة أو مثبتة على المسمار في تجويف الكسارة

تركيب بدون أدوات على معظم MCCBs الحديثة

المعلمة

مواصفة

وظيفة السلامة

لاقط الجهد

0.85 × Un (يمكن إغلاق الكسارة)

يمنع الإغلاق على الجهد المنخفض

الجهد التسرب

0.35-0.7 × أون (قابل للتعديل)

رحلة تلقائية عند انخفاض الجهد

تأخير الوقت

0.1s-3s (الأنواع الإلكترونية)

يمنع التعثر المزعج من انخفاضات الجهد

واجب مستمر

100% الجهد المقنن

يتم تنشيط الملف بشكل مستمر أثناء التشغيل العادي

نوع الاتصال

عملية

طلب

جهة الاتصال المساعدة (AX)

يغير الحالة مع جهات الاتصال الرئيسية للكسارة

مؤشر الحالة (تشغيل/إيقاف)، التشابك، دوائر التحكم

جهة اتصال الإنذار (AL)

يعمل فقط في الرحلات التلقائية (الحمل الزائد/ماس كهربائى)

إشارة الخطأ، لوحات الإنذار، تنبيهات الصيانة

إنذار ماس كهربائى

خاصة بعملية الرحلة المغناطيسية

إشارة خطأ انتقائية

إنذار الزائد

خاصة بعملية الرحلة الحرارية

مشغل الصيانة الوقائية

طلب

تكوين الملحقات

المتطلبات الفنية

اندماج

الأتمتة الصناعية

رحلة التحويل + 2 × مساعد + مشغل المحرك

التحكم بتيار مستمر 24 فولت، التشغيل السريع (<50 مللي ثانية)، ردود الفعل على الموضع

تكامل PLC/DCS، التحكم عن بعد في HMI

المباني التجارية

الأشعة فوق البنفسجية + مساعد + مقبض دوار

230 فولت تيار متردد، قفل باب، قابل للقفل

التكامل BMS، واجهة إنذار الحريق

مراكز البيانات

رحلة تحويلة + إنذار + وحدة الاتصال

48 فولت تيار مستمر، إشارات زائدة عن الحاجة، Modbus/BACnet

برنامج DCIM، التخلص الآلي من الأحمال

مرافق الرعاية الصحية

الأشعة فوق البنفسجية + 2 × مساعد + قفل المفتاح

درجة طبية، موثوقية عالية، وصول مقيد

إدارة الطاقة الأساسية، لوحات العزل

الطاقة المتجددة

رحلة تحويلة + حماية من زيادة التيار + لاسلكي

قدرة تيار مستمر 1000 فولت، تصنيف خارجي، مراقبة عن بعد

SCADA الشمسية، وأنظمة إدارة الطاقة

النفط والغاز

ملحقات مقاومة للانفجار + الأشعة فوق البنفسجية + التحويلة

معتمد من ATEX/IECEx، مقاوم للتآكل، استوائي

أنظمة إيقاف الطوارئ (ESD)

البحرية / البحرية

الأشعة فوق البنفسجية الاستوائية + التعشيق الميكانيكي

55 درجة مئوية، مقاومة لرذاذ الملح، زائدة عن الحاجة

أتمتة السفن، ومزامنة المولدات

بنية تحتية

مشغل المحرك + الروتاري الممتد + مفتاح الوضع

400 فولت تيار متردد، عالي التحمل، 50000 دورة حياة

أنظمة SCADA ومراكز التحكم عن بعد

منصة

تفاصيل العملية

نقاط مراقبة الجودة

لف لفائف

سلك نحاسي مطلي بالمينا (0.1-0.5 مم)، تعبئة آلية مع التحكم في التوتر، تشريب الورنيش الفراغي

عدد اللفات ±1%، مقاومة التيار المستمر ±5%، قوة العزل الكهربائي 2 كيلو فولت/1 دقيقة، مقاومة العزل > 100 ميجا أوم

المكبس / تصنيع المحرك

تعدين الصلب أو مسحوق الحديد المدلفن على البارد، الطحن الدقيق، التصلب (HRC 45-55)، المعالجة السطحية

تفاوت الأبعاد ±0.02 مم، تشطيب السطح Ra 0.8، النفاذية المغناطيسية > 5000

تصنيع الاتصال

نيكل الفضة (AgNi 90/10) أو أكسيد الفضة والكادميوم (AgCdO)، الختم أو التثبيت أو اللحام لحاملات النحاس

الصلابة HV 80-120، مقاومة التلامس <50mΩ، قوة اللحام >50MPa

صب الإسكان

PA66 GF30 أو PBT GF30، حقن 280-320 درجة مئوية، نمطية 17.5 مم لتوافق السكك الحديدية DIN

تفاوت الأبعاد ±0.1 مم، مؤشر التتبع > 600 فولت، UL 94 V-0

تصنيع الربيع

الفولاذ الكربوني المقسى بالزيت SWOSC-V أو الفولاذ المقاوم للصدأ 301، اللف باستخدام الحاسب الآلي، المعالجة الحرارية

عمر التعب > 100000 دورة، معدل الربيع ±10%، الاسترخاء <5%

الجمعية الفرعية

تكامل ملامسة المكبس اللولبي، وتعديل الشوط، واختبار آلية الملاءمة

جهد التشغيل 0.85-1.1×Un، قوة الرحلة 2-5N، وقت الاستجابة <50 مللي ثانية

المعايرة النهائية

التحقق من جهد الالتقاط/التسرب (UVR)، وقياس وقت التشغيل (رحلة التحويل)، ومقاومة التلامس

اختبار آلي بنسبة 100%، وتسجيل البيانات، وإمكانية التتبع، وترميز QR

عنصر

مواصفات المواد

معايير الموردين

الخصائص الرئيسية

سلك لفائف

سلك نحاس مطلي بالمينا فئة F (155 درجة مئوية) أو فئة H (180 درجة مئوية)

إيك 60317، نيما ميغاواط 35

جهد الانهيار > 2 كيلو فولت، قابلية اللحام 390 درجة مئوية / 2 ثانية، المرونة

النواة المغناطيسية

شرائح السيليكون الصلب (0.35-0.5 مم) أو الحديد الصلب

إيك 60404-8، جيس سي 2552

نفاذية عالية، إكراه منخفض، خصائص مغناطيسية متسقة

الغطاس / حديد التسليح

الفولاذ المدلفن على البارد SPCC أو مسحوق الحديد (Fe-99%)

JIS G 3141، معيار MPIF 35

HRC 45-55، تشطيب السطح Ra 0.8، مقاومة للتآكل

اتصالات

الفضة والنيكل (AgNi 90/10) أو AgCdO

أستم B152، إيك 60368

الموصلية> 90% IACS، مقاومة التآكل القوسي، مقاومة اللحام

الاتصال الينابيع

نحاس البريليوم (CuBe2 C17200) أو الفولاذ المقاوم للصدأ 301

أستم B196

عمر التعب > 100000 دورة، ضغط ثابت، مقاومة للتآكل

السكن

PA66 GF30 أو PBT GF30، مثبطات اللهب

إيك 60664-1، يو إل 94 فولت-0

مؤشر التتبع > 600 فولت، مقاومة الحرارة 160 درجة مئوية، قوة التأثير > 7 كيلوجول/م²

المحطات

النحاس C36000 أو النحاس C11000 مع طلاء القصدير

أستم B16/B187

كثافة التيار 1.0-1.5 أمبير/مم²، عزم الدوران يتحمل 1.5-2.5 نيوتن متر

مشبك السكك الحديدية DIN

ربيع الصلب 65Mn أو الفولاذ المقاوم للصدأ 304

غيغابايت / تي 1222، إسو 3506

قوة المشبك 50-100N، 10000 دورة تعب، مقاومة للتآكل

معيار

نِطَاق

المتطلبات المطبقة

إيك 60947-2

المفاتيح الكهربائية ذات الجهد المنخفض – قواطع الدائرة الكهربائية

توافق الملحقات، والتنسيق مع الكسارة، وتحمل الدائرة القصيرة

إيك 60947-4-1

المقاولين ومشغلات المحركات

أداء مشغل المحرك ومتطلبات دائرة التحكم

إيك 60947-5-1

أجهزة دوائر التحكم وعناصر التبديل

تقييمات الاتصال المساعدة، التحمل الكهربائي، العلامات الطرفية

بنفايات/الوصول

الامتثال البيئي

قيود المواد الخطرة، إعلانات المواد

فئة الاختبار

اختبار محدد

معايير القبول

التحمل الكهربائي

10,000 عملية بالتيار المقنن (AC-15/DC-13)

ارتداء الاتصال <50%، لا لحام، عملية متسقة

التحمل الميكانيكي

100.000 عملية عدم التحميل

<5% انجراف المعلمة، لا يوجد عطل ميكانيكي

خصائص عازلة

2 كيلو فولت تيار متردد / 1 دقيقة (دوائر التحكم)، دفعة 4 كيلو فولت

لا يوجد انهيار، لا وميض

ارتفاع درجة الحرارة

التشغيل المستمر عند الجهد المقنن/التيار

الملف ≥85K (الفئة F)، المحطات الطرفية ≥80K

الصدمة والاهتزاز

IEC 60068-2-27 (الصدمة)، IEC 60068-2-6 (الاهتزاز)

لا توجد عملية خاطئة، ولا ضرر، وظيفية بعد الاختبار

البيئية

الحرارة الرطبة (IEC 60068-2-30)، الحرارة الباردة والجافة

وظيفية بعد التكييف، لا تآكل

إي إم سي

الحصانة للتداخل المجرى/المشع

لا توجد عملية مزعجة، EN 60947-2 الملحق F

مادة

عناصر التفتيش

خطة أخذ العينات

معدات

سلك بالمينا

القطر، جهد الانهيار، الاستطالة، قابلية اللحام

عقل 0.65

ميكرومتر، اختبار العزل الكهربائي، آلة الشد

الصلب المغناطيسي

النفاذية، فقدان الأساسية، طلاء العزل

لكل دفعة

إطار إبشتاين، جهاز اختبار ورقة واحدة

اتصالات فضية

النقاء، الصلابة، الكثافة، تحمل الأبعاد

لكل دفعة

مطياف، اختبار الصلابة، CMM

حبيبات بلاستيكية

محتوى الزجاج، اللزوجة، الرطوبة، القابلية للاشتعال

لكل دفعة

جهاز مؤشر تدفق الذوبان، DSC، UL 94

الصلب الربيع

قوة الشد، مقاومة التعب، التشكيل

لكل دفعة

آلة الشد، اختبار التعب

محطة

معلمات التحكم

تكرار

طريقة

لف لفائف

عدد المنعطفات، التوتر، المقاومة، العزل

كل وحدة

اللف الآلي مع ردود الفعل، الأومتر

تصنيع الغطاس

التسامح الأبعاد، والانتهاء من السطح، والصلابة

كل 100 وحدة

CMM، مقياس الملف الشخصي، اختبار الصلابة

جمعية الاتصال

المحاذاة، الضغط، المقاومة، جودة اللحام

كل 100 وحدة

مقياس القوة، مقياس الأومتر الصغير، XRF

صب الإسكان

درجة الحرارة والضغط ودقة الأبعاد

كل دورة

مراقبة SCADA ومخططات SPC

التجميع الفرعي

جهد التشغيل، السكتة الدماغية، زمن الاستجابة

كل وحدة

منضدة الاختبار الآلي، وتسجيل البيانات

عنصر الاختبار

معيار

حجم العينة

نطاق جهد التشغيل

0.85-1.1×Un (الالتقاط)، >0.2×Un (التسرب للأشعة فوق البنفسجية)

100%

زمن الاستجابة (رحلة التحويلة)

<50 مللي ثانية عند الجهد المقنن

100%

مقاومة الاتصال

<50mΩ (مساعد)، <100mΩ (إنذار)

100%

عازلة تحمل الجهد

2 كيلو فولت تيار متردد / 1 دقيقة

100%

مقاومة العزل

> 100 ميجا أوم @ 500 فولت تيار مستمر

100%

التشغيل الميكانيكي

10 دورات، ناعمة، لا تلتصق

100%

التوافق المفاجئ

التزاوج مع إطار MCCB المعين

100%

التفتيش البصري والأبعاد

وضع علامات على الدوام والنمطية

100%

أخذ عينات التحمل الكهربائي

1000 عملية عند الحمل المقنن

عقل 1.0

سلامة التعبئة والتغليف

اختبار السقوط والاهتزاز (ISTA 3A)

لكل الكثير

فئة المعدات

مواصفات الآلة

وظيفة

سعة

لف لفائف

آلات اللف CNC (Nittoku/Marsilli) مع التحكم في التوتر

إنتاج لفائف الدقة

20.000 ملف / يوم

الختم والتشكيل

مكبس القالب التقدمي 60 طن (Bruderer)

ختم الاتصال، تشكيل الربيع

30.000 مكون/يوم

صب الحقن

مكبس لدن بالحرارة 80 طن (أربورغ)

الإسكان، والمرفقات، ومقاطع السكك الحديدية DIN

10.000 مسكن / يوم

حَشد

التجمع العمالي

التجميع الفرعي والمعايرة والاختبار

5000 ملحق/اليوم لكل سطر

معدات الاختبار

منضدة اختبار الملحقات الآلية

خصائص التشغيل والتوقيت والتحمل

1000 وحدة / ساعة

اختبار التحمل الميكانيكي

التحقق من 100000 دورة

200 وحدة في وقت واحد

غرفة اختبار EMC

اختبار المناعة / الانبعاثات

100 وحدة / يوم

فئة المنتج

القدرة الشهرية

المهلة القياسية

القدرة على الطلب العاجل

رحلات التحويل (جميع الفولتية)

300.000 وحدة

4-5 أسابيع

3 أيام

إصدارات انخفاض الجهد

200.000 وحدة

4-5 أسابيع

3 أيام

جهات الاتصال المساعدة

500000 وحدة

4-5 أسابيع

3 أيام

مشغلي السيارات

50.000 وحدة

4-5 أسابيع

5 أيام

وحدات الاتصالات

30.000 وحدة

4-5 أسابيع

5 أيام

قسم

الموظفين

خبرة

المسؤوليات

هندسة البحث والتطوير

5

 المهندسين

التصميم الكهرومغناطيسي، فيزياء الاتصال، الأنظمة المدمجة، الاتصالات اللاسلكية

تطوير ملحقات جديدة، ميزات ذكية، مجموعة براءات الاختراع (أكثر من 30 براءة اختراع)

هندسة العمليات

15 مهندسا

أتمتة لف الملفات، الختم الدقيق، قولبة البلاستيك، التصنيع الهزيل

تحسين الإنتاج، وتحسين الإنتاجية (> 99%)، وخفض التكلفة

الاختبار والتحقق من الصحة

12 مهندسا

الامتثال للمواصفة IEC 60947، اختبار التحمل، EMC، المحاكاة البيئية

تنسيق اختبار النوع، وتحليل الفشل، وإدارة الشهادات

هندسة التطبيقات

10 مهندسين

تكامل MCCB، وأنظمة التحكم، وواجهة BMS/SCADA

الدعم الفني للعملاء، تصميم النظام، والتشغيل

ضمان الجودة

25 فنيا

ISO 9001، IATF 16949، التحكم في العمليات الإحصائية، علم القياس

تدقيق الموردين، تدقيق العمليات، الإجراءات التصحيحية، المعايرة
