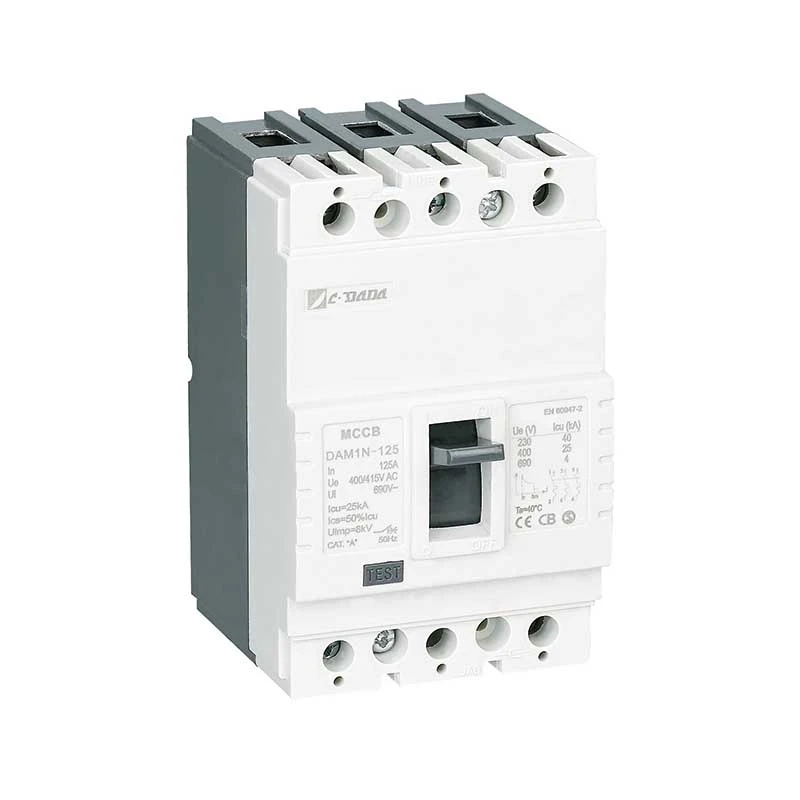

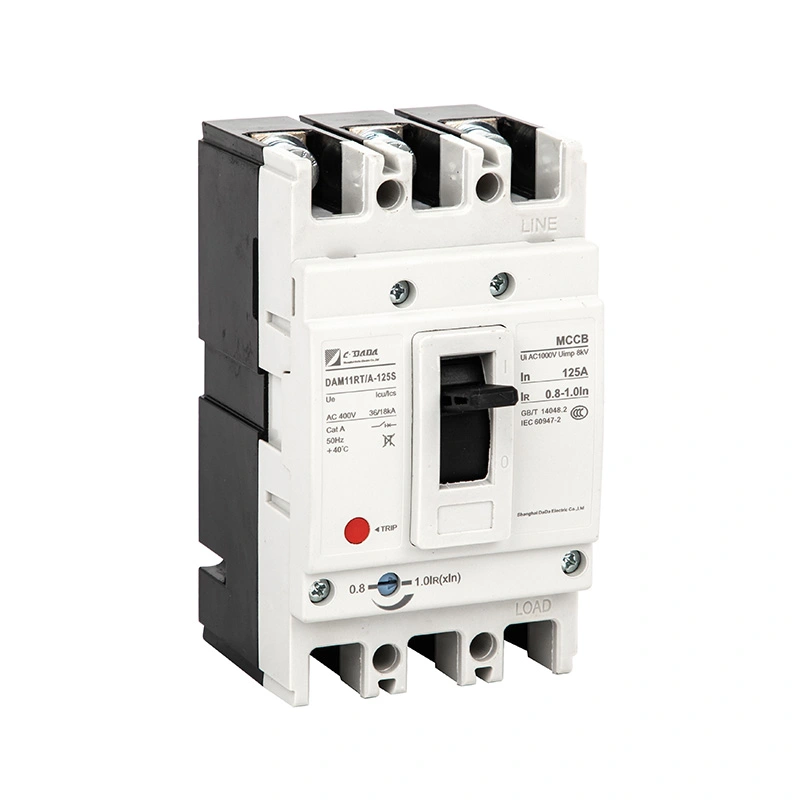

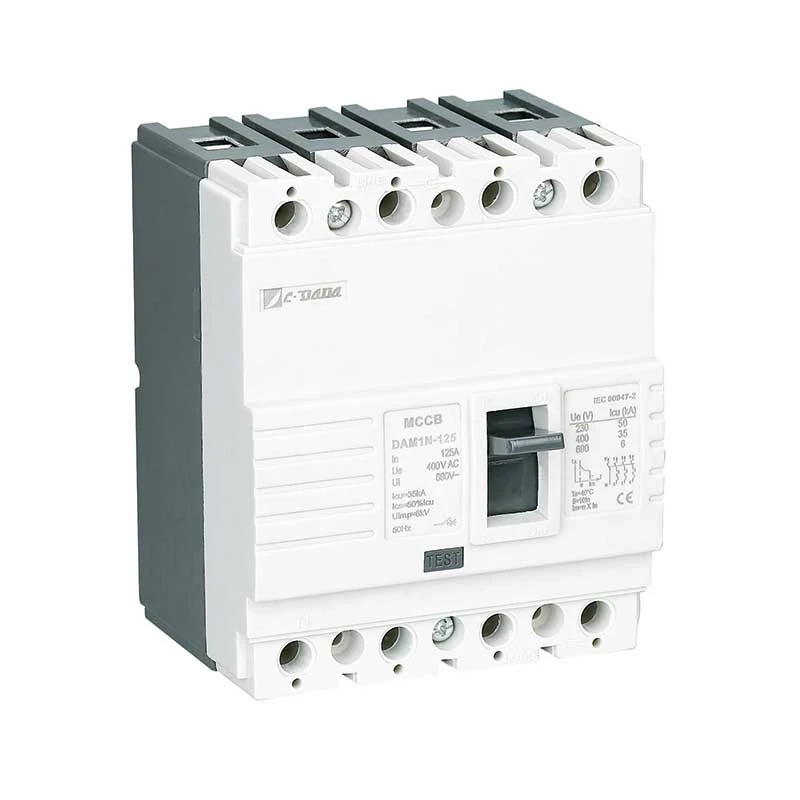

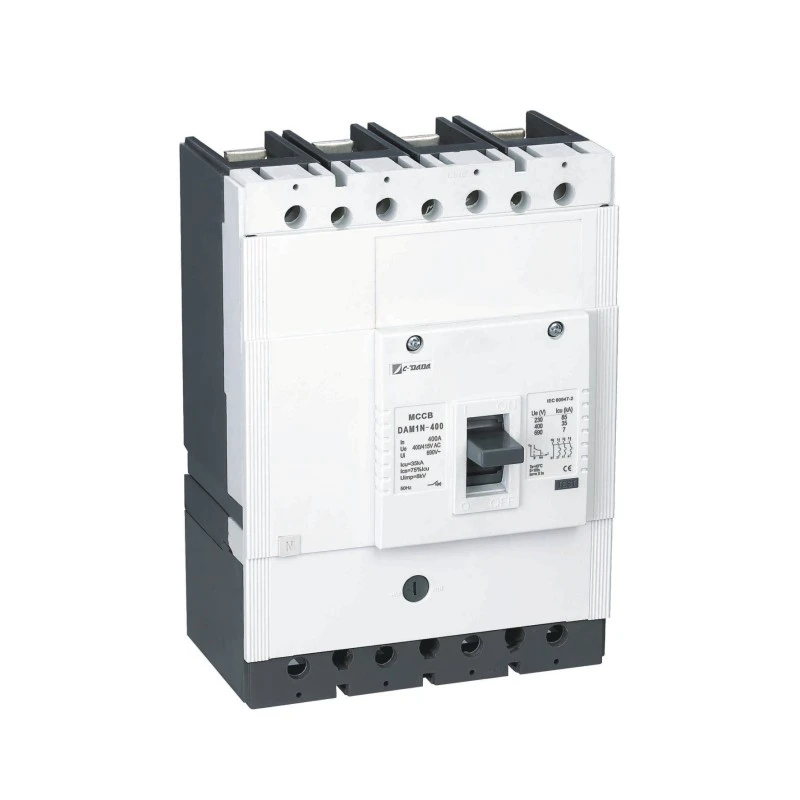

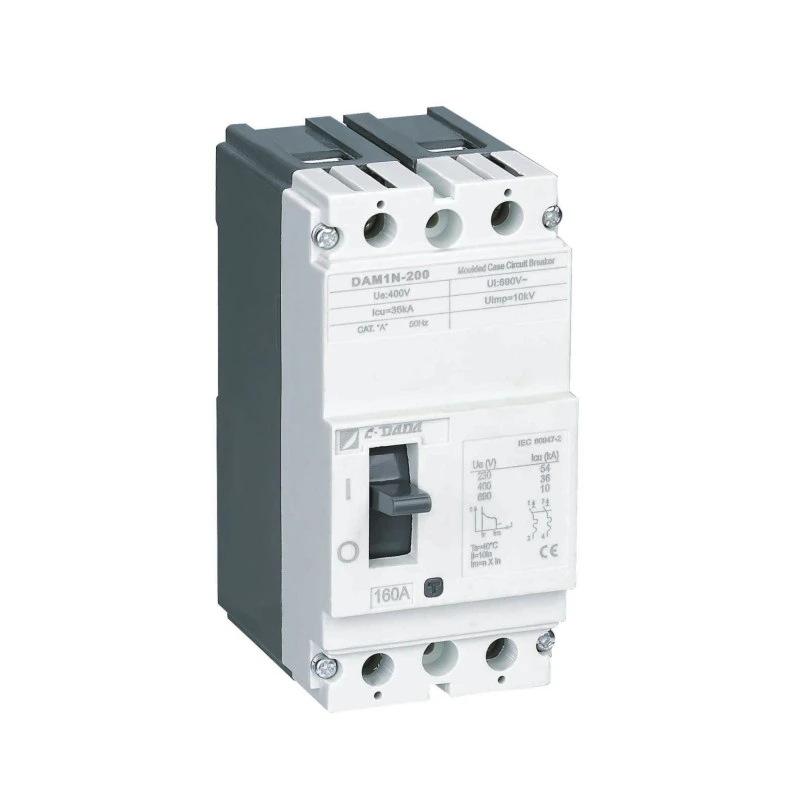

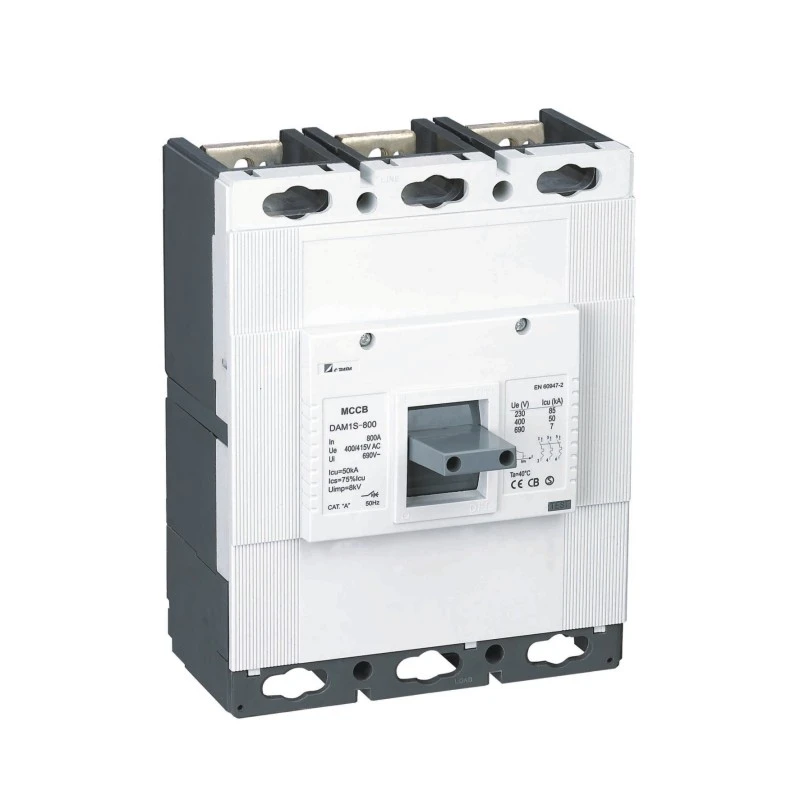

قاطع دائرة مقولب من النوع الثابت
Model:DAM1 Series
احصل على قاطع دائرة مقولب من النوع الثابت (MCCB) عالي الجودة ومتقدم من شركة Shanghai DADA Electric - معتمد (CE، CB، ASTA)، حماية حرارية مغناطيسية، 12.5 أمبير - 1600 أمبير. مثالية للألواح الصناعية والتجارية. تركيب سهل على السكك الحديدية أو اللوحة. نرحب بطلبات تصنيع المعدات الأصلية والطلبات بالجملة، اختر CDADA كمورد لك بثقة.
تلبي سلسلة CDADA قواطع الدائرة المقولبة من النوع الثابت (MCCB) DAM1 احتياجات أي تطبيق، بدءًا من المستخدمين الصغار وحتى تركيب المحولات والتوزيع الصناعي.
تحتوي سلسلة DAM1 على سبعة أحجام إطارات، تصل إلى 1600 أمبير، وقدرة كسر تصل إلى 100 كيلو أمبير، وجهد تشغيل يصل إلى 1000 فولت، وتلبي بسهولة مجموعة متنوعة من احتياجات الملحقات الكهربائية والميكانيكية الشاملة، وتوفر مجموعة متنوعة من حلول التثبيت لتعظيم احتياجات أي نظام طاقة.
مع الشهادات العالمية KEMA، ASTA، SEMKO، CB، CE، ROHS؛ DAM1 هو الخيار الأفضل لمصانع الأجهزة الكهربائية وتصنيع المعدات الأصلية في جميع أنحاء العالم.
المواصفات الرئيسية
المعلمات الكهربائية لقاطع الدائرة المقولب DAM1 MCCB
| نموذج | شفرة | العناية المركزة (KA) | ICS (كا) | التصنيف الحالي-في | واجهة المستخدم (الخامس) | إي (الخامس) | القطب | يو إم بي (الخامس) |

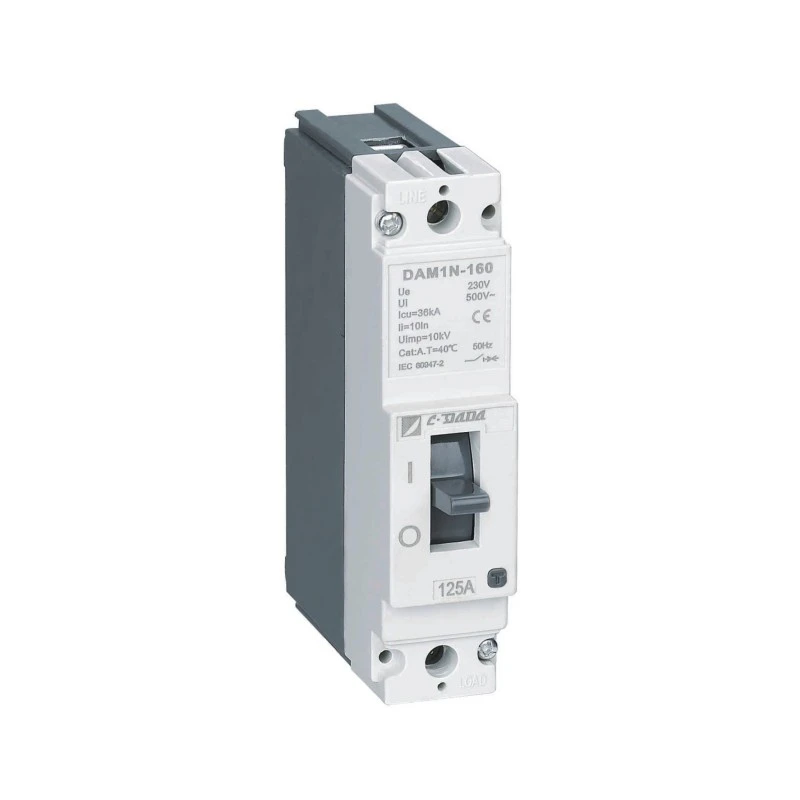

| دام1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160 أمبير | 500 فولت | 230 فولت | 1 ص | 10000 |
| N | 36 | 27 | ||||||
| دام1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)أ | 750 فولت | 400 فولت | 2 ص | 10000 |
| N | 36 | 27 | ||||||
| دام1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125 أمبير | 750 فولت | 400 فولت | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||

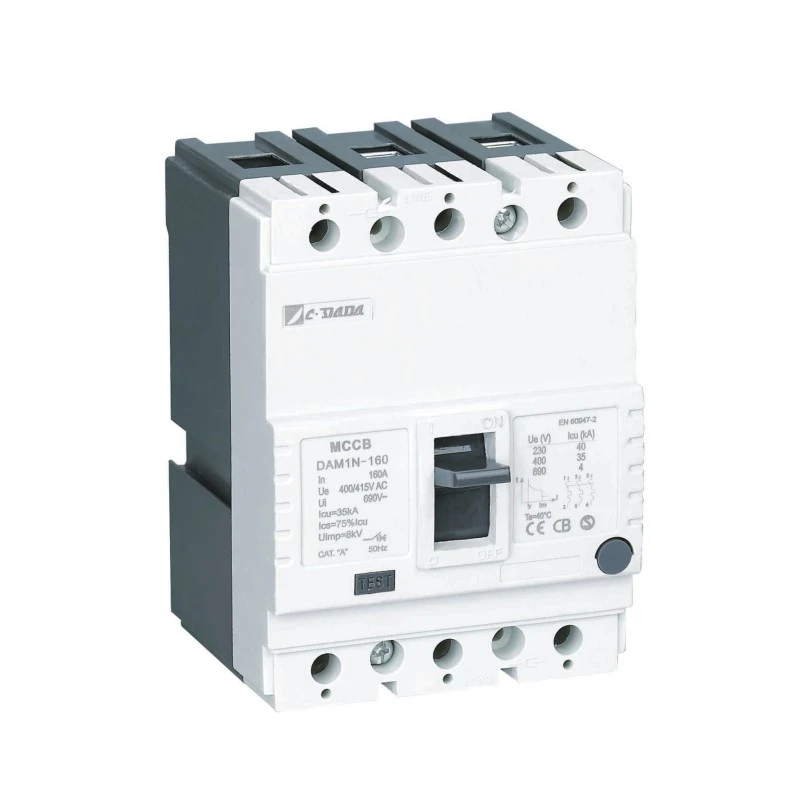

| دام1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)أ | 750 فولت | 400/415 فولت | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

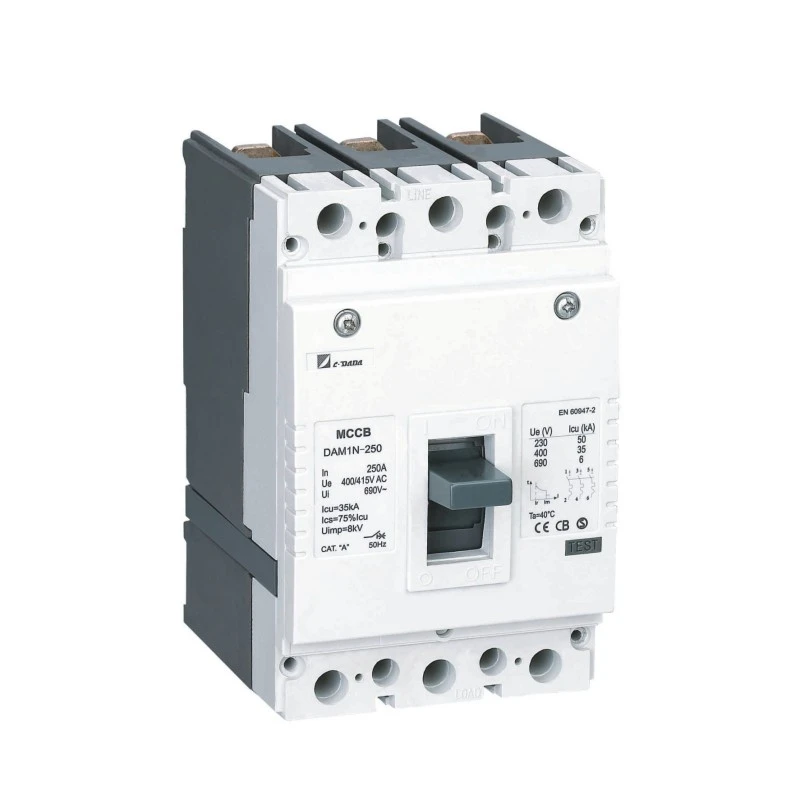

| دام1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)أ | 750 فولت | 400/415 فولت | 3ف/4ف | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630 أمبير | 750 فولت | 400/415 فولت | 3ف/4ف | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000 أمبير | 750 فولت | 400/415 فولت | 3ف/4ف | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600 أمبير | 750 فولت | 400 فولت | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● اختبار Icu:O-t-CO (O: مناورة مفتوحة، CO: مناورة الإغلاق والفتح، t: مدة الانتظار)
● Ics: اختبار O-t-CO-t-CO (O: مناورة الفتح، CO: مناورة الإغلاق والفتح، t: مدة الانتظار)
★ موضع التشغيل/التشغيل: يشير إلى أن جهات الاتصال الخاصة بالقاطع مغلقة. في هذا الوضع، تكون ذراع الكسارة في الموضع العلوي
★ موضع الرحلة: يشير إلى أن القاطع مفتوح بسبب أي عطل (الحمل الزائد أو ماس كهربائى). في هذه الحالة، يكون ذراع الكسارة في الوضع الأوسط بين وضعي التشغيل والإيقاف. من أجل نقل الكسارة، الموجودة في وضع الرحلة، إلى وضع التشغيل؛ ادفع ذراع الكسارة لأسفل كما هو موضح بعلامة إيقاف التشغيل
يجب ضبط الكسارة بصوت "نقر". وبعد ذلك، اسحب الرافعة كما هو موضح بعلامة التشغيل لإغلاق الكسارة
★ موقف OFF/0: يشير إلى أن جهات الاتصال الخاصة بالقاطع مفتوحة. بهذه الطريقة، يكون ذراع الكسارة في الموضع السفلي.
المعلمات الفيزيائية لقاطع الدائرة المقولب DAM1-125 MCCB
| الفئة (EN 60947-2/IEC 60947-2) | تَحمُّل |
|
||||||
| نموذج | القطب | ملكية عازلة (V) | مسافة التوحيد (مم) | إجمالي الدورات | الحياة الكهربائية | الحياة الميكانيكية | الدائرة الرئيسية | الدائرة المساعدة |
| دام1-160 | 1 ص | 2500 | ≥30/0 | 20000 | 3000 | 17000 | أ/0 | ايه سي-15 |
| دام1-200 | 2 ص | 2500 | ≥30/0 | 15000 | 2500 | 12500 | أ/0 | ايه سي-15 |
| دام1-125 | 3P / 4P | 2500 | ≥30/0 | 8000 | 1000 | 7000 | أ/0 | ايه سي-15 |
| دام1-160 | 3P / 4P | 3000 | ≥30/0 | 8000 | 1000 | 7000 | أ/0 | ايه سي-15 |
| دام1-250 | 3ف/4ف | 3000 | ≥30/0※ | 8000 | 1000 | 7000 | أ/ب | ايه سي-15 |
| DAM1-630(400) | 3ف/4ف | 3000 | ≥60/0※ | 5000 | 1000 | 4000 | أ/ب | ايه سي-15 |
| DAM1-800 | 3ف/4ف | 3000 | ≥80/0※ | 5000 | 1000 | 4000 | أ/ب | ايه سي-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≥80/0※ | 3000 | 500 | 2500 | أ/ب | ايه سي-15 |
مبدأ العمل وآلية الحماية
★ الحماية الحرارية (الحمل الزائد)
ينحني الشريط ثنائي المعدن عند تسخينه بواسطة التيار الزائد المستمر (> التيار المقنن). تتناسب سرعة الانحناء مع الحجم الحالي، مما يضمن التعثر في الوقت العكسي الذي يحاكي السلوك الحراري للكابل، مما يمنع الرحلات المزعجة مع حماية المعدات.
★ الحماية المغناطيسية (ماس كهربائى)
أثناء ماس كهربائى (على سبيل المثال، من طور إلى طور أو من طور إلى أرض)، يقوم مجال مغناطيسي عالي التيار بسحب المكبس اللولبي على الفور، مما يؤدي إلى تحرير آلية المزلاج في غضون ميلي ثانية - مما يؤدي إلى قطع تيار الخلل قبل حدوث الضرر الحراري.
مزايا المنتج
★ الجسم والغطاء:
تم استخدام راتنجات البوليستر المصنوعة من الألياف الزجاجية كمادة للجسم والغطاء وفقًا لمعيار EN 60512-20-2. هذه المادة، والتي تسمى BMC (مركب القولبة السائبة) في الأدبيات، مفضلة بسبب القيم الكهربائية والميكانيكية العالية ويمكنها مقاومة درجة حرارة 160 درجة مئوية بشكل مستمر. لا تحترق مادة BMC عند ملامستها للسلك عند درجة حرارة 960 درجة مئوية وفقًا للمواصفة IEC 695-2-1

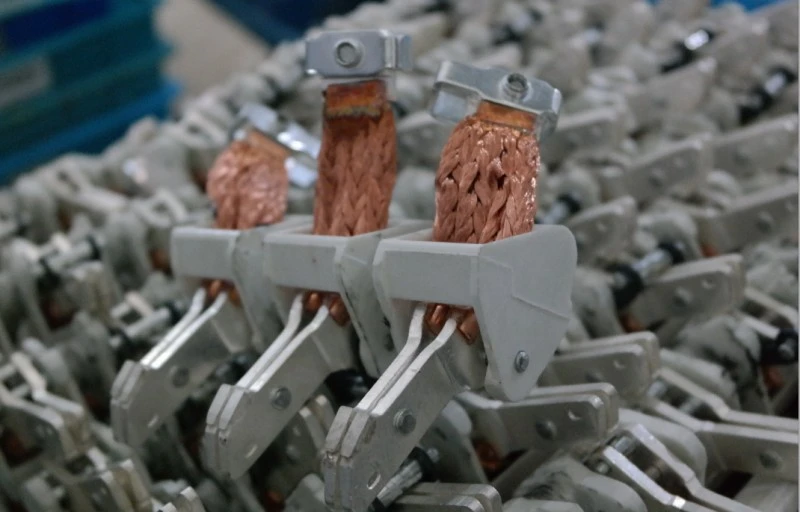

ثنائية المعدن: ثنائية المعدن عبارة عن مادة تتكون من مزيج من لوحين من المعدن بمعاملات تمدد مختلفة ضد الحرارة. يسخن التيار الذي يمر عبر الكسارة ثنائية المعدن. بسبب تأثير هذه الحرارة. ينحني ثنائي المعدن نحو اللوحة الأقل امتدادًا. نظرًا لزيادة الحرارة مع زيادة التيار الذي يمر عبر القاطع، يتم تسخين المعدن الثنائي أكثر وينحني أكثر. وبهذه الطريقة، فإنه يتحكم في آلية الفتح لفتح القاطع.

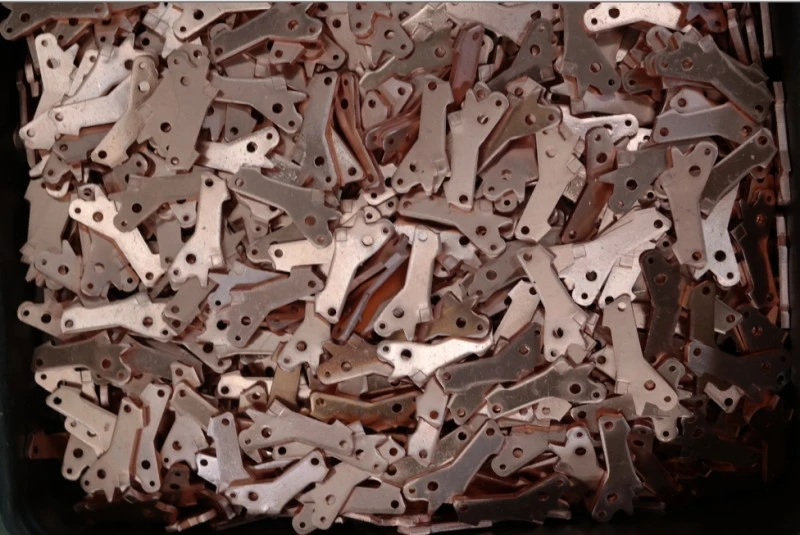

★ جهات الاتصال:
يتم تحديد سبيكة التلامس للقواطع من خلال النظر في القيم والبناء الحالي المكسور والمحمول. عادة ما يتم استخدام اتصالات سبائك الفضة والجرافيت والنيكل والولفرام في القواطع. يتم استخدام جهات الاتصال، المصنوعة من سبائك الجرافيت الفضية مع هيكل أكثر سلاسة، في الاتصالات الثابتة (السفلية)، وتستخدم اتصالات الولفرام الفضية، والتي هي أصعب، في الاتصالات المتحركة (العلوية). تم ضمان بنية متأرجحة في الاتصالات المتحركة. بهذه الطريقة، يكون للتلامسات المتعرجة والسبائك الصلبة مكانًا على جهات الاتصال الثابتة الناعمة في كل فتحة وإغلاق.
بهذه الطريقة، يتم ضمان أدنى مقاومة. يجب أن تلامس جهة الاتصال المتحركة جهة الاتصال الثابتة بشكل جيد للغاية من أجل الحصول على مقاومة اتصال منخفضة. ومع ذلك، فإن قوة ضغط التلامس المفرطة تؤدي إلى تلف نقاط التلامس في فترة أقصر من المعتاد. تعتبر سبائك التلامس مهمة جدًا لإغلاق الفتح والإغلاق بشكل صحي.
★ خلية طفاية القوس (الفاصل):
تستخدم الفواصل لإخماد القوس الذي يتشكل أثناء تشغيل الكسارة العاملة تحت الطاقة. بينما يتم فصل جهة الاتصال المتحركة عن جهة الاتصال الثابتة، يستمر التيار في التدفق بين جهات الاتصال لفترة من الوقت وهذا ما يسمى بالقوس. ويجب أن ينقرض هذا القوس في وقت قصير جدًا
★ انقراض القوس:
يتم دفع القوس نحو الفواصل بسبب المجال المغناطيسي المتكون حول القوس. بهذه الطريقة، يتم تمديد القوس ويصبح نحيفًا ومتقطعًا بين الصفائح الفاصلة (الشكل 5). بسبب خصائص المادة المستخدمة في الجدران الجانبية للفواصل، يخرج غاز بسبب ارتفاع درجة الحرارة الناتج عن القوس. ولهذا الغاز تأثير مهم على انقراض القوس.
طلب
CDADA DAM1 قاطع الدائرة المقولب من النوع الثابت (MCCB) موثوق به عبر البنية التحتية الحيوية:
★ الصناعية: مصانع الصلب ومنصات النفط والغاز والمصانع الكيماوية
★ الرعاية الصحية: لوحات التوزيع الرئيسية والفرعية للمستشفى
★ النقل: إشارات السكك الحديدية، وأنظمة الأمتعة في المطار
★ تجاري: ناطحات السحاب ومراكز البيانات ومراكز التسوق ومراكز المؤتمرات
★ الأماكن العامة: المسارح والملاعب والمباني الحكومية
مزايا التركيب والصيانة
★ التكامل السهل:
تشتمل المجموعة القياسية على قضبان التوصيل وحواجز الطور والأجهزة

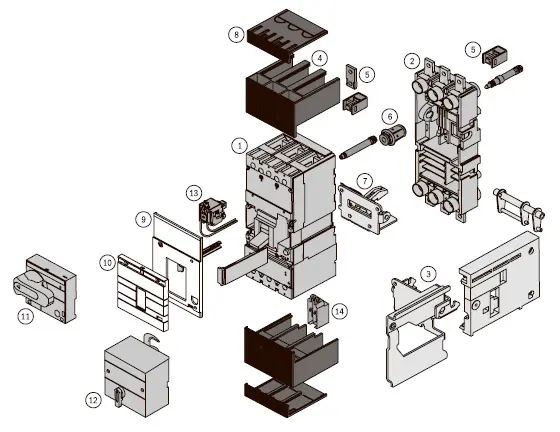

الملحقات الاختيارية: وصلات الإنذار، ومحررات التحويل/الجهد المنخفض، وآليات التشغيل الكهربائية

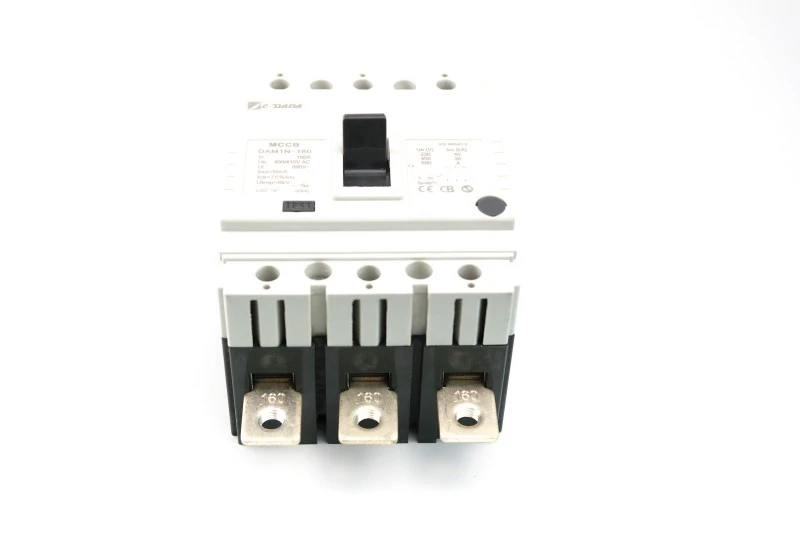

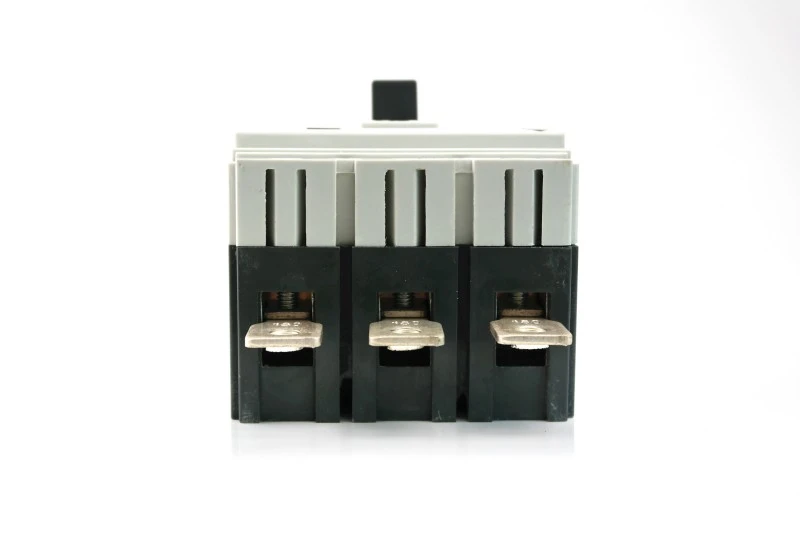

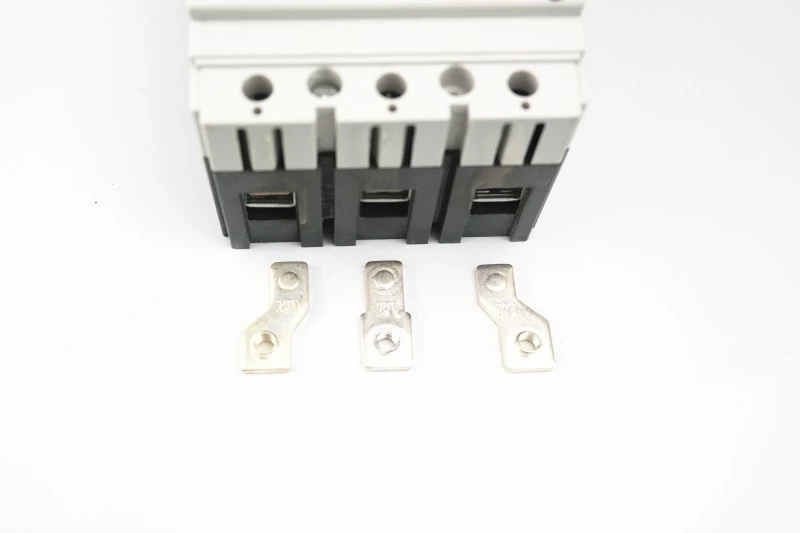

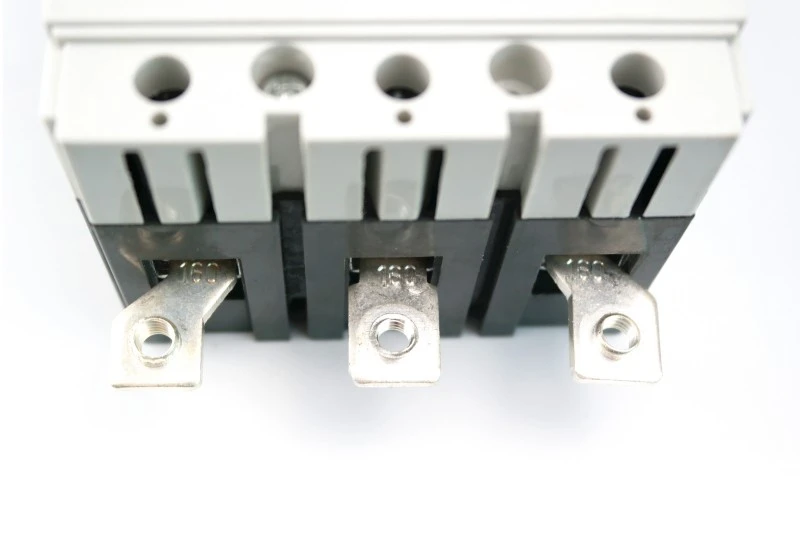

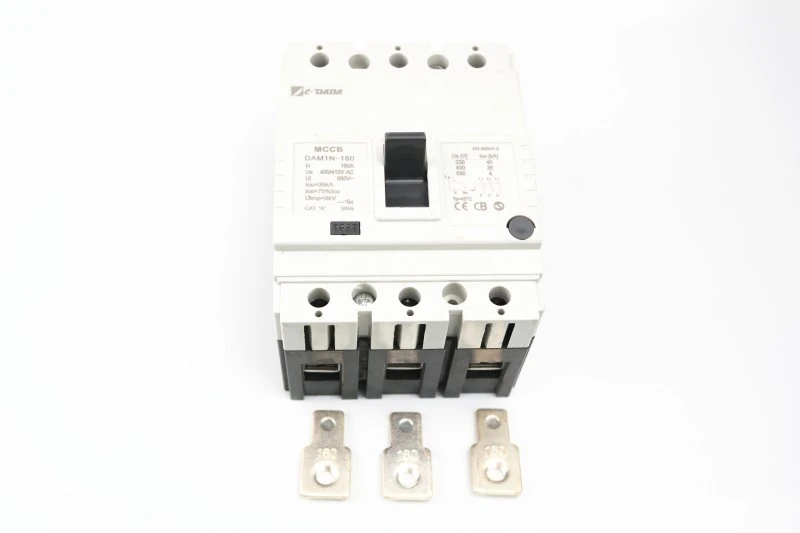

1) الاتصال عن طريق شريط التوصيل الممتد (الصورة 1)

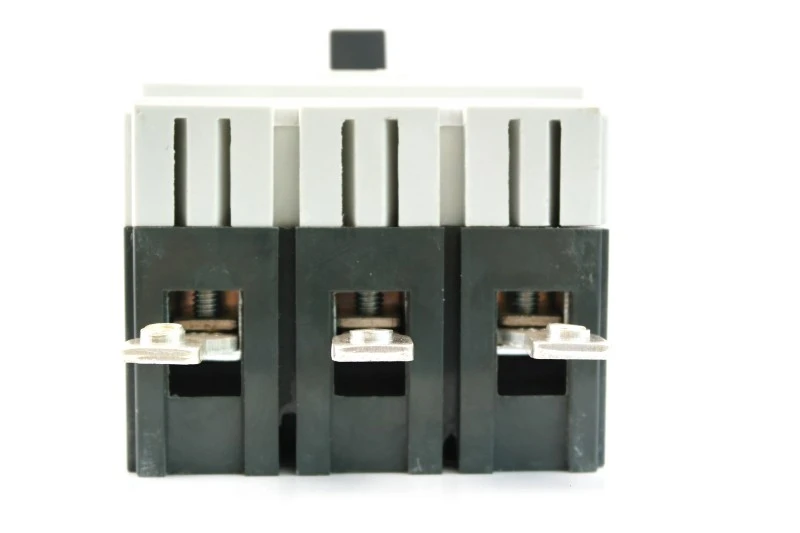

2) الاتصال عن طريق محطة الموزعة (الصورة 2)

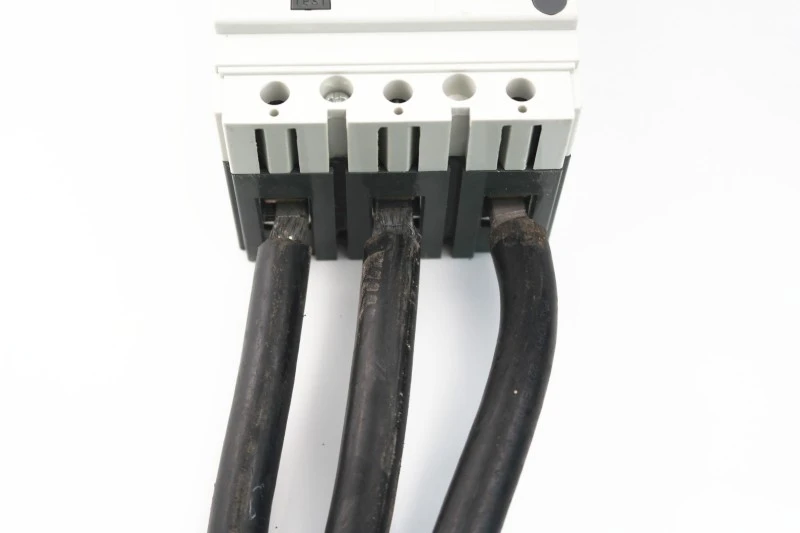

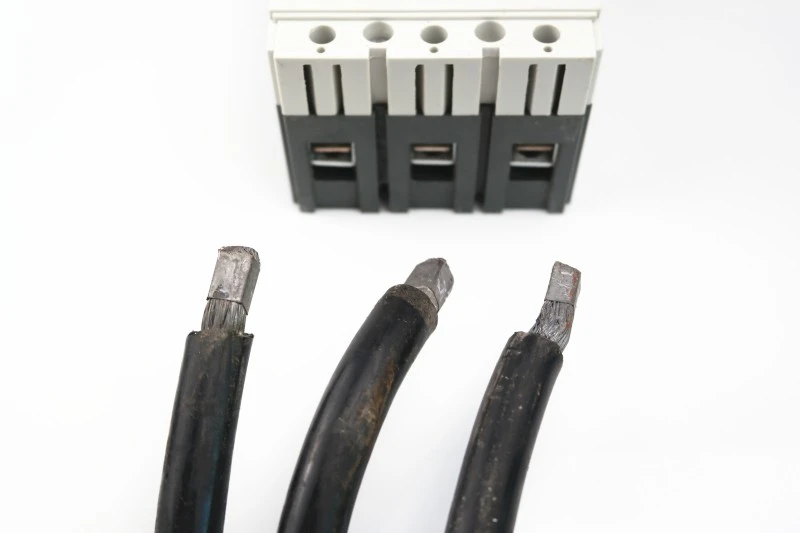

3) قم بتوصيل الكابل مباشرة (الصورة 3) دون استخدام عروات الكابل.

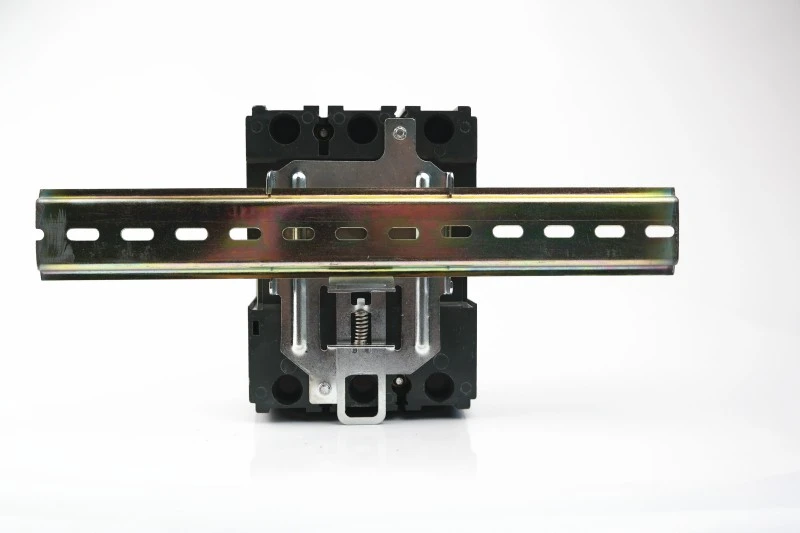

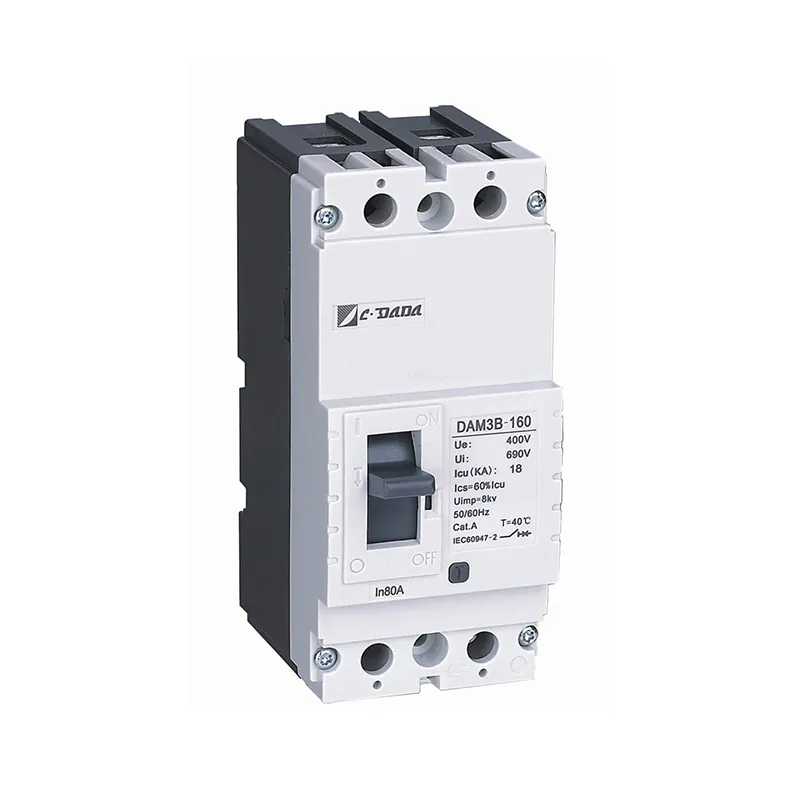

بمساعدة المشبك الخاص، يمكن تركيب الوحدات 125 و160 على سكة DIN.
قواطع مع المشبك

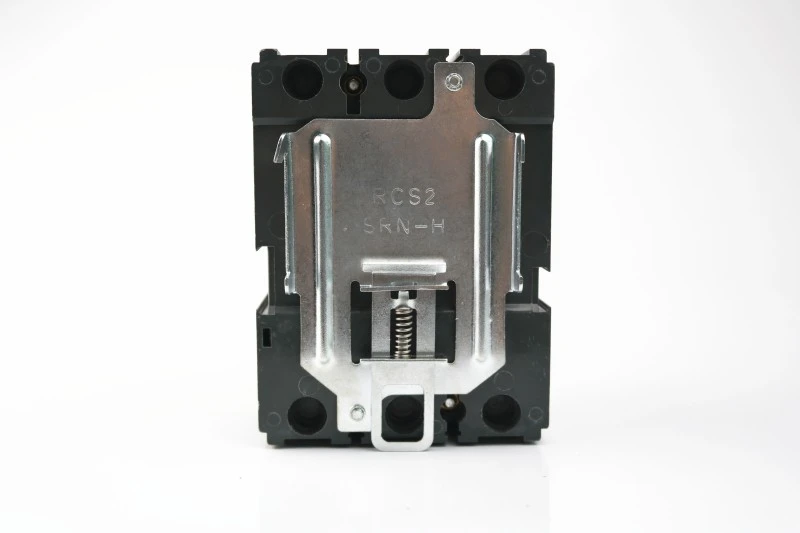

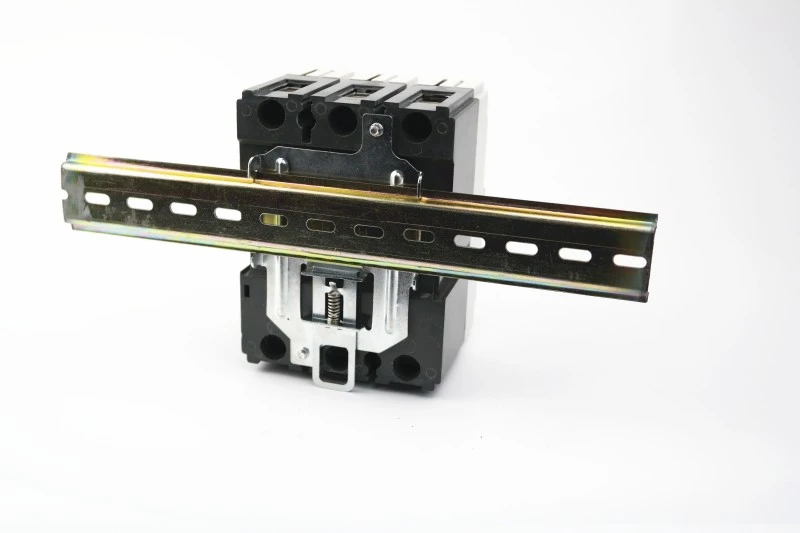

المشبك مع السكك الحديدية DIN
المشبك مع السكك الحديدية DIN
★ تصميم موفر للمساحة:
أخف وزنًا بنسبة 10-20% وأكثر إحكاما من البدائل المحلية
يتيح أحجام حاويات أصغر ← انخفاض تكاليف المواد والشحن
★ إعادة تعيين سهلة الاستخدام:
تمنع إشارة TRIP الواضحة الإغلاق الأعمى
تؤكد "النقرة" المسموعة على التعشيق الميكانيكي المناسب
★ جاهز للمستقبل:
يدعم مجموعات التوصيل والسحب (لطرز محددة)
متوافق مع إضافات المراقبة الذكية
لماذا تختار كدادا؟

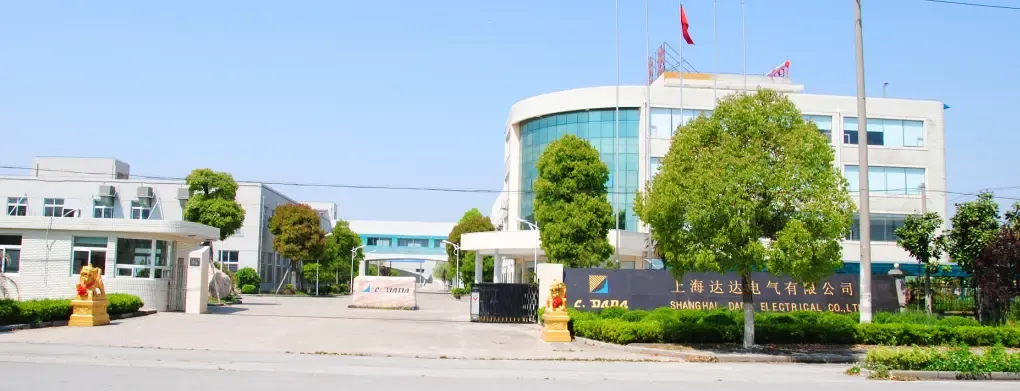

1. نحن الشركة المصنعة الرائدة لأكثر من 42 عامًا. تأسست شركتنا في عام 1983، وتطورت بسرعة كبيرة خلال 40 عامًا.

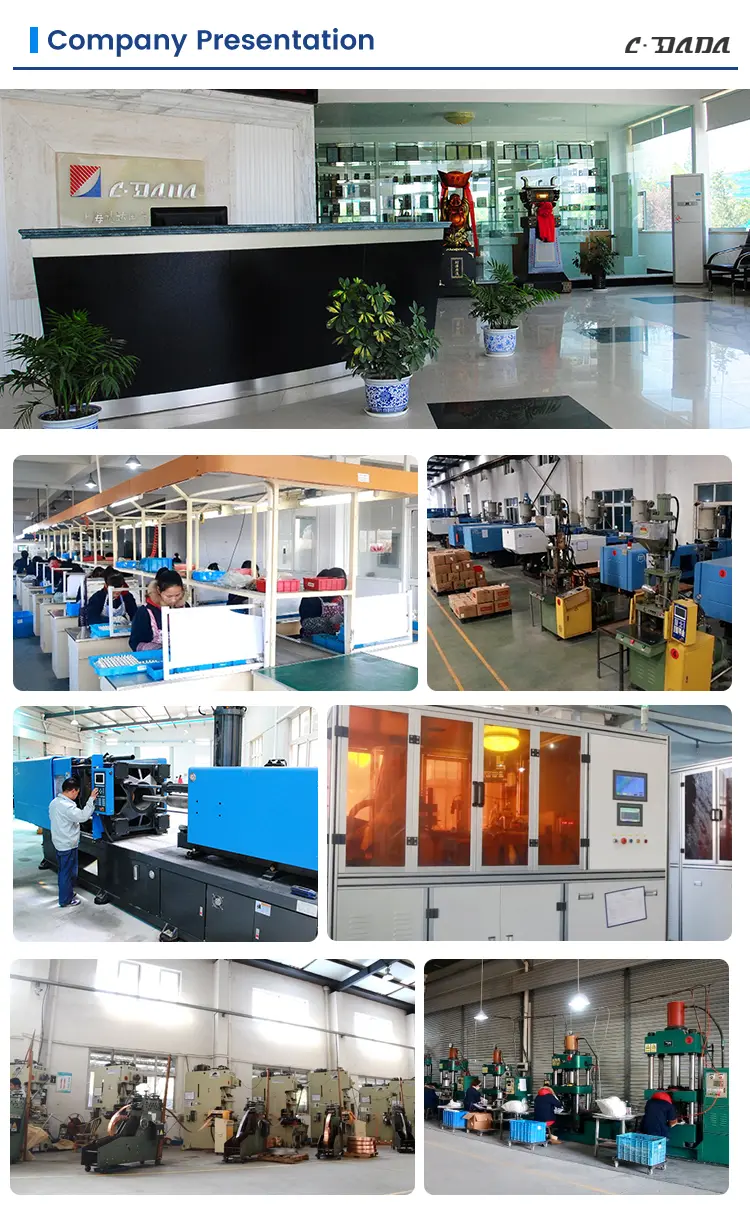

2. تمتلك المجموعة، المكونة من 3 مصانع، مساحة إنتاج تبلغ 52,400 متر مربع وتوظف أكثر من 500 موظف. لقد استثمرنا ما يقرب من عشرة ملايين يوان من أجل توسيع عملياتنا وتحديث ورش العمل لدينا.
3. تم تدقيق المصنع من قبل INTERTEK وDEKRA وGMC
4. كرتون عالي القوة، حماية البليت، جيد لنقل الصادرات لمسافات طويلة
الأسئلة المتداولة (الأسئلة الشائعة)
س 1: هل يمكن تركيب قاطع الدائرة المقولب من النوع الثابت DAM1 على سكة DIN؟
A1: نعم - يمكن تثبيت الطرازين 125A و160A على قضبان DIN باستخدام المشبك الخاص الاختياري. يتم تثبيت التقييمات الأعلى على اللوحة فقط.
س2: ما هي الشهادات التي تحملها سلسلة DAM1؟
ج2: إنها معتمدة مع CE، وCB، وASTA، وKEMA، وSEMKO، وRoHS، مما يضمن الامتثال في الاتحاد الأوروبي والشرق الأوسط وجنوب شرق آسيا وخارجها.
س3: كيف أقوم بإعادة ضبط القاطع بعد الرحلة؟
A3: أولاً، حرك الذراع بالكامل لأسفل إلى وضع إيقاف التشغيل (ستسمع نقرة)، ثم اسحبه لأعلى إلى وضع التشغيل. لا تجبره أبدًا مباشرة من TRIP إلى ON.
س4: هل الأجهزة المساعدة متوافقة؟
ج4: نعم - يمكن إضافة جهات اتصال الإنذار، وجهات الاتصال المساعدة، وإطلاقات التحويل/الجهد المنخفض، والمشغلات الكهربائية دون تفكيك.
س5: هل DAM1 مناسب لاستبدال القواطع القديمة؟
ج5: بالتأكيد. تسمح بصمتها المدمجة بالاستبدال المباشر لألواح MCCB القديمة في معظم اللوحات، مما يوفر الوقت وتكاليف الترقية.
