لماذا أصبحت حماية دائرة التيار المستمر أمرًا بالغ الأهمية لمستقبل أنظمة الطاقة؟

أصبحت صناعة الطاقة العالمية تعتمد بشكل متزايد على التيار المباشر. تحتوي المصفوفات الكهروضوئية الشمسية وأنظمة تخزين طاقة البطاريات ومحطات شحن السيارات الكهربائية ومعدات الاتصالات ومراكز البيانات على أقسام مهمة للتيار المباشر. ومع توسع هذه التطبيقات، تنتقل حماية الدائرة من مكون داعم إلى جزء مركزي من سلامة النظام. أقاطع دائرة التيار المستمريجب فصل التيار غير الطبيعي بسرعة وأمان، مما يحد من تلف الكابلات والمحولات والبطاريات والمعدات المتصلة.

تختلف مقاطعة التيار المستمر تقنيًا عن مقاطعة التيار المتردد. في دائرة التيار المتردد، يعبر التيار بشكل طبيعي الصفر عدة مرات في الثانية الواحدة، مما يساعد على إطفاء القوس الكهربائي. لا يحتوي التيار المستمر على معبر صفري طبيعي، لذلك يمكن أن يظل القوس مستقرًا بعد انفصال جهات الاتصال. ولذلك فإن القواطع المصممة للتيار المستمر تتطلب هياكل اتصال مناسبة، ومزالق قوسية، وترتيبات النفخ المغناطيسي، ومسافات العزل، وتكوينات الأسلاك. لا ينبغي أبدًا افتراض أن قاطع التيار المتردد مناسب لخدمة التيار المستمر لمجرد أن تصنيفه الحالي يبدو مناسبًا.

أحد اتجاهات الصناعة الواضحة هو التحرك نحو الفولتية العالية للنظام وزيادة كثافة الطاقة. يمكن أن يؤدي ارتفاع جهد التيار المستمر إلى تقليل التيار لنفس الطاقة المرسلة، مما يساعد على تقليل خسائر الموصلات ومتطلبات الكابلات. ومع ذلك، فهو أيضًا يجعل تنسيق العزل وانقطاع القوس أكثر تطلبًا. يجب أن يأخذ اختيار المنتج في الاعتبار الجهد التشغيلي المقدر، والتيار المقنن، وعدد الأعمدة، وقدرة كسر الدائرة القصيرة، وبيئة الاستخدام، وطريقة الاتصال المحددة من قبل الشركة المصنعة. تعد متطلبات القطبية ذات أهمية خاصة لبعض تصميمات قواطع التيار المستمر.

الاتجاه الآخر هو التنسيق الوثيق بين القواطع والمراقبة الإلكترونية. تستخدم أنظمة الطاقة الحديثة بشكل متزايد أجهزة الاستشعار وأجهزة التحكم وشبكات الاتصالات لتحديد ارتفاع درجة الحرارة والأحمال الزائدة وأخطاء العزل وأنماط التشغيل غير الطبيعية. تظل الحماية الميكانيكية ضرورية، ولكنها أصبحت جزءًا من بنية حماية أوسع قد تشمل الصمامات، وأجهزة الحماية من زيادة التيار، والموصلات، وأجهزة مراقبة العزل، وأنظمة إدارة البطاريات. تحظى الانتقائية بين أجهزة المنبع والمصب أيضًا بمزيد من الاهتمام لأن إيقاف التشغيل غير الضروري يمكن أن يؤثر على سلسلة الطاقة الشمسية بأكملها أو رف التخزين أو خزانة الشحن أو العملية الصناعية.

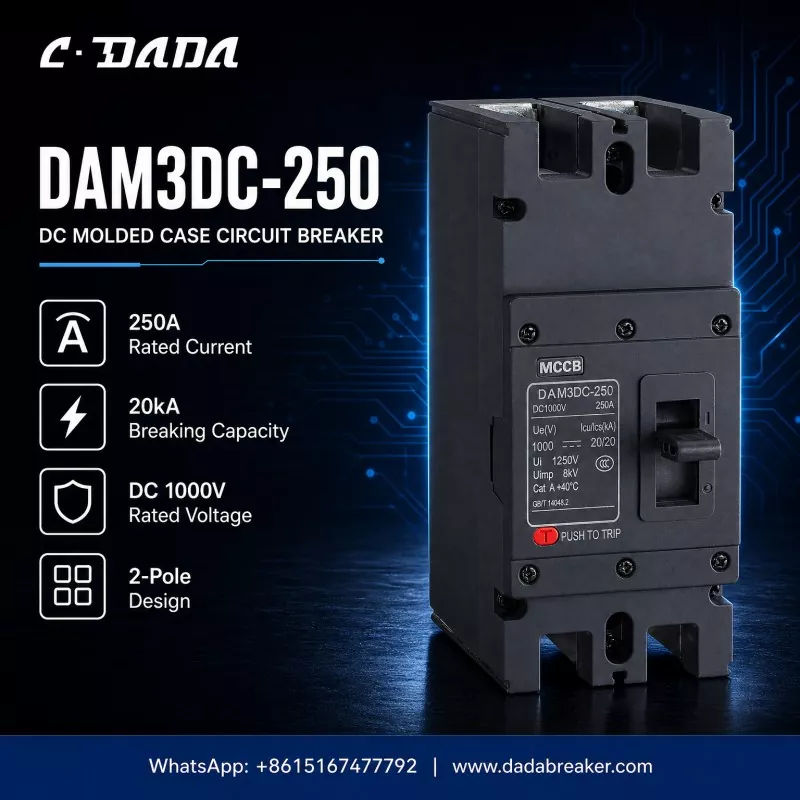

DAM3DC-250 الموضح بواسطةشنغهاي دادا الكهربائيةيوضح نوع قاطع التيار المستمر المقولب المستخدم في توزيع التيار العالي. تشير المواصفات المرئية إلى تيار مقنن يبلغ 250 أمبير، وجهد مقنن للتيار المستمر يبلغ 1000 فولت، وقدرة كسر تبلغ 20 كيلو أمبير، وتصميم ثنائي القطب. تصف هذه القيم النطاق الكهربائي المقصود؛ فهي لا تحدد بنفسها مدى ملاءمتها لكل عملية تثبيت. لا يزال يتعين على المهندسين التحقق من مستوى الدائرة القصيرة الفعلي وحجم الموصل ودرجة الحرارة المحيطة وظروف العلبة وخصائص الحمل وارتفاع التثبيت والمعايير المطبقة وتنسيق الحماية المطلوب.

بالنسبة للمستخدمين النهائيين، تعد العلامات والوثائق الواضحة ذات قيمة متساوية، لأن قرارات التثبيت والصيانة والاستبدال الصحيحة تعتمد على معرفة تقييمات الجهاز التي تم التحقق منها وقيود الخدمة.

وبالنظر إلى المستقبل، سيركز المشترون بشكل أكبر على التحقق من صحة التطبيق المحدد بدلاً من اختيار الأجهزة حسب التصنيف الحالي وحده. تعتمد الحماية الموثوقة للتيار المستمر على المطابقة الصحيحة للجهد، وقدرة الانقطاع الكافية، والتكوين المناسب للقطب، والتركيب المتحكم فيه، والفحص الدوري. مع استمرار تطور توليد الطاقة المتجددة والتخزين والنقل المكهرب، فإن فهم هذه الأساسيات سيساعد مصممي الأنظمة على تقليل المخاطر وبناء شبكات DC أكثر موثوقية.
