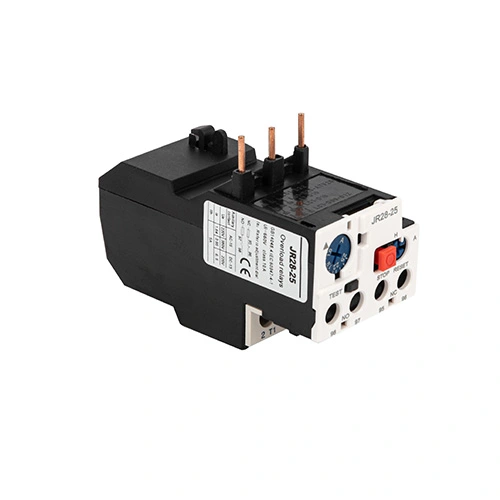

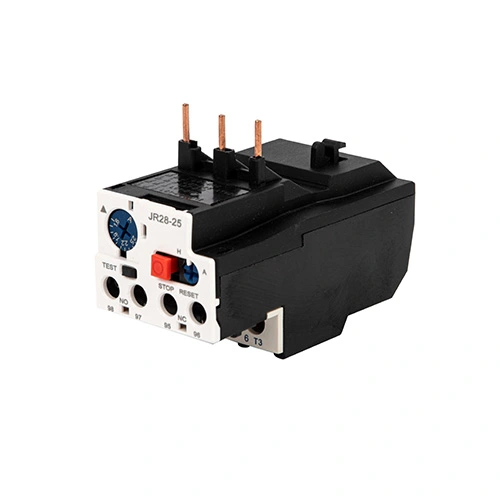

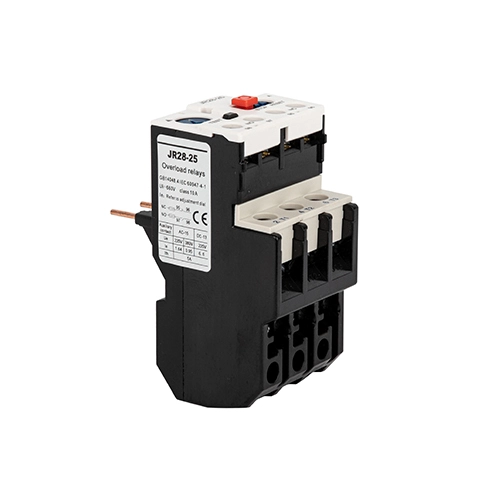

JR28 مرحل الحمل الزائد الحراري

قم بحماية محركاتك باستخدام مرحل الحمل الزائد الحراري JR28، وهو حل حماية قوي وذكي تم تطويره بواسطة CDADA، الشركة المصنعة الموثوقة في الصين. مصمم للتكامل السلس مع موصلات CDADA D-series (D9 إلى D150)، يوفر مرحل JR28 دفاعًا شاملاً ضد:

● الأحمال الزائدة

● فشل المرحلة (خسارة مرحلة واحدة)

● أوقات بدء تشغيل المحرك طويلة جدًا

● توقف الدوار لفترة طويلة

مع نطاق تيار قابل للتعديل واسع النطاق من 0.1 أمبير إلى 140 أمبير، تغطي سلسلة JR28 التطبيقات بدءًا من المراوح الصغيرة وحتى المضخات والضواغط الصناعية الكبيرة. ويتميز بزر اختبار للتحقق من دائرة التحكم، ومؤشر رحلة واضح، واختيار إعادة الضبط اليدوي أو التلقائي، وغطاء قابل للإغلاق لمنع التعديلات غير المصرح بها. تم بناء CDADA JR28 على تقنية حرارية ثنائية المعدن مثبتة ومتوافقة مع IEC 60947-4-1، ويضمن حماية موثوقة وسهلة الصيانة للمحرك في البيئات الصعبة في جميع أنحاء العالم.

المواصفات الرئيسية

السلسلة: JR28 مرحل الحمل الزائد الحراري

الماركة: CDADA | الشركة المصنعة: شركة شنغهاي دادا الكهربائية المحدودة

التوافق: مصمم لموصلات D9 وD12 وD18... حتى D150 (سلسلة LC1-D/F)

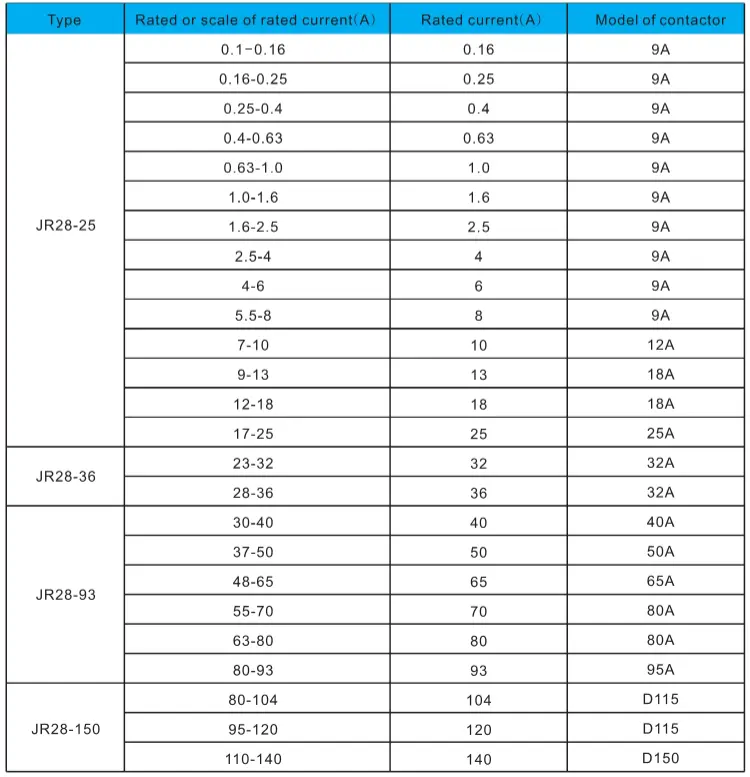

النطاق الحالي المقدر: 0.1 أمبير - 140 أمبير (نماذج متعددة: JR28-25، JR28-36، JR28-93، JR28-150، إلخ.)

الأقطاب: 3 أقطاب (تراقب جميع مراحل عدم التوازن)

وظائف الحماية:

★ الزائد الحراري

★ الكشف عن فشل المرحلة

★ مراقبة وقت البدء الطويل

★ حماية المماطلة الدوار

وضع إعادة الضبط: يدوي أو تلقائي (عبر مفتاح محدد)

زر الاختبار: يحاكي الرحلة — يقوم بتنشيط جهات الاتصال المساعدة NO وNC

زر الإيقاف: يفتح جهة اتصال NC فقط (لإشارات الطوارئ)

مؤشر الرحلة: تظهر العلامة المرئية حالة التعثر

قفل الإعداد: يمكن إغلاق الغطاء لتشغيله ضد العبث

جهات الاتصال المساعدة: قياسي 1NO + 1NC (للإنذارات أو ردود فعل PLC أو التعشيق)

التركيب: تصميم سهل التركيب مباشرة على موصلات CDADA المتوافقة

الشهادة: متوافقة مع IEC/EN 60947-4-1 (تتوفر وثائق CE)

لماذا تختار CDADA JR28 مرحل الحمل الزائد الحراري؟

★  تغطية تيارية واسعة

من 0.1 أمبير إلى 140 أمبير — يدعم كل شيء بدءًا من محركات HP الجزئية وحتى محركات الأقراص الصناعية بقدرة 110 كيلووات+.

★ التوافق الكامل مع المقاولين سلسلة D

تم تصميمها لتناسب D9 حتى D150، مما يضمن التنسيق الميكانيكي والحراري المثالي.

★ ميزات التشخيص المتقدمة

★ زر اختبار يتحقق من التحكم في الأسلاك دون انقطاع التيار الكهربائي

★ زر STOP يتيح الإشارات الخارجية

★ مؤشر الرحلة يسرع عملية استكشاف الأخطاء وإصلاحها

★ الموثوقية الصناعية

آلية حرارية ثنائية المعدن حقيقية (ليست إلكترونية) - محصنة ضد التداخل الكهرومغناطيسي، وارتفاع الجهد، وأخطاء البرامج.

★ السلامة والامتثال جاهزة

غطاء قابل للغلق يلبي متطلبات ISO وCE ومتطلبات تدقيق المصنع للإعدادات المقفلة.

★ حماية فعالة من حيث التكلفة

يمنع احتراق المحرك، ويقلل وقت التوقف عن العمل، ويطيل عمر المعدات - وهو مثالي لمصنعي المعدات الأصلية ومتكاملي الأنظمة.

★ تختلف تفاصيل التعبئة حسب المنتج. نحن نقدم هذه المعلومات في عروض الأسعار وقوائم التعبئة لدينا. تم تصميم كرتونة التصدير القياسية من أجل التحميل الأمثل على المنصات وتحميل الحاويات.

التطبيقات النموذجية

★ مجموعات بدء تشغيل المحرك: مقترنة بموصلات للمضخات والمراوح والناقلات

★ أنظمة التدفئة والتهوية وتكييف الهواء: المبردات، أبراج التبريد، معالجات الهواء

★ المياه ومياه الصرف الصحي: المضخات الغاطسة ومضخات الطرد المركزي

★ التصنيع: الخلاطات، البثق، خطوط التعبئة والتغليف

★ التعدين والبناء: الكسارات، الرافعات، مراوح التهوية

الأسئلة المتداولة

س1: ما الفرق بين سلسلتي JR28 وLRD؟

A1: كلاهما عبارة عن مرحلات حرارية زائدة من CDADA. تدعم سلسلة JR28 التيارات الأعلى (حتى 140 أمبير) وهي مصممة للموصلات الأكبر حجمًا (حتى D150)، بينما تغطي LRD عادةً نطاقات أقل (حتى ～ 104 أمبير). من الناحية الوظيفية، فهي توفر حماية مماثلة، ولكن تم تحسين JR28 للاستخدام الصناعي الثقيل.

Q2: هل يمكنني استخدام مرحل الحمل الزائد الحراري JR28 مع موصلات غير CDADA؟

ج2: على الرغم من إمكانية ذلك في بعض الحالات، إلا أن الأداء الأمثل ودعم الضمان يتطلبان الاقتران بموصلات CDADA D-series (D9–D150). يتم التحقق من صحة الملاءمة الميكانيكية وتبديد الحرارة ومنحنيات التنسيق كنظام.

س 3: كيف تعمل الحماية من فشل الطور في JR28؟

ج3: في حالة فقدان مرحلة واحدة، يحمل الموصلان المتبقيان تيارًا غير متوازن، مما يتسبب في تسخين غير متماثل في الشرائط ثنائية المعدن. يكتشف JR28 هذا الخلل ويعمل بشكل أسرع من الحمل الزائد العادي، مما يمنع تلف لف المحرك.

س 4: هل إعادة التعيين اليدوي أكثر أمانًا من إعادة التعيين التلقائي؟

ج4: نعم، للأنظمة المهمة. تجبر عملية إعادة الضبط اليدوية المشغل على فحص الخطأ وإزالته قبل إعادة التشغيل. تعد إعادة الضبط التلقائي مناسبة للمعدات غير المراقبة أو البعيدة حيث يتم إعطاء الأولوية للاستمرارية (على سبيل المثال، مضخات التبريد).

س 5: لماذا تختار CDADA JR28 على العلامات التجارية العالمية؟

ج5: تقدم CDADA:

● آلية تفاضلية حرارية حقيقية وبدقة عالية

● التوافق الكامل مع موصلات D9–D150 — موثوقية التوصيل والتشغيل

● وظائف الاختبار والإيقاف وإعادة الضبط والختم في وحدة واحدة مدمجة

● أسعار تنافسية بجودة متوافقة مع CE

● دعم فني سريع ووثائق باللغة الإنجليزية للعملاء العالميين
