دليل عملي لقواطع الدائرة الحالية ذات الحماية الزائدة من التيار

ما هو RCBO؟

انRCBO- قاطع دائرة التيار المتبقي مع حماية التيار الزائد - هو جهاز حماية منخفض الجهد يجمع بين الحماية من الحمل الزائد وحماية الدائرة القصيرة واكتشاف التيار المتبقي (التسرب) في وحدة مصبوبة واحدة. داخل الهيكل المدمج، تتعامل آلية الرحلة الحرارية المغناطيسية مع الأحمال الزائدة والدوائر القصيرة، بينما يقوم محول التيار ذو التسلسل الصفري بمقارنة التيار المتدفق في الموصلات الحية والمحايدة بشكل مستمر. عندما يتجاوز الفرق التيار المتبقي المقدر (IΔn)، ينطلق الجهاز خلال أجزاء من الثانية، مما يؤدي إلى قطع الإمداد قبل أن يؤدي تسرب التيار إلى الإضرار بالأشخاص أو التسبب في نشوب حريق.

متى تختار RCBO: الدوائر الفرعية النهائية التي تحتاج إلى حماية التيار الزائد والحماية الشخصية من التسرب - الأوعية الخارجية، ودوائر الأجهزة، والجراجات، والأقبية، والحمامات وغيرها من المواقع الرطبة أو التي يمكن الوصول إليها بسهولة.

ينتمي DABL-63 إلى فئة RCBO: جهاز واحد وثلاث وسائل حماية - الخيار الأكثر فعالية من حيث المساحة والتكلفة للدوائر النهائية المنزلية أحادية الطور.

كيفية اختيار RCBO الصحيح؟

1. التيار المقدر (في): يطابق الحمل المستمر للدائرة، مع وجود مساحة رأسية لتيارات تدفق الأجهزة (على سبيل المثال، 40 أمبير يغطي دوائر الأجهزة المنزلية القياسية).

2. قدرة القطع (Icn): يجب أن تكون أعلى من تيار الدائرة القصيرة المتوقع عند نقطة التثبيت؛ يغطي 6kA مستويات الأعطال السكنية والتجارية الخفيفة النموذجية.

3. الأعمدة: 1P+N للدوائر النهائية أحادية الطور مع تركيب سكة DIN مدمجة.

4. خاصية التعثر: منحنى C (5–10× In) للأحمال المنزلية والأجهزة العامة؛ منحنى B للإلكترونيات الحساسة؛ منحنى D لبدء تشغيل المحرك.

5. المعايير والشهادات: يعد الامتثال للمعيار IEC/EN 61009-1 وعلامة CE بمثابة خط الأساس للمشاريع الدولية.

6. التطبيق: قد تتطلب الأوعية الخارجية ودوائر الأجهزة وإضاءة المرآب/الطابق السفلي حساسية أعلى من الدوائر الداخلية العامة.

كيف يبدو RCBO المحدد جيدًا

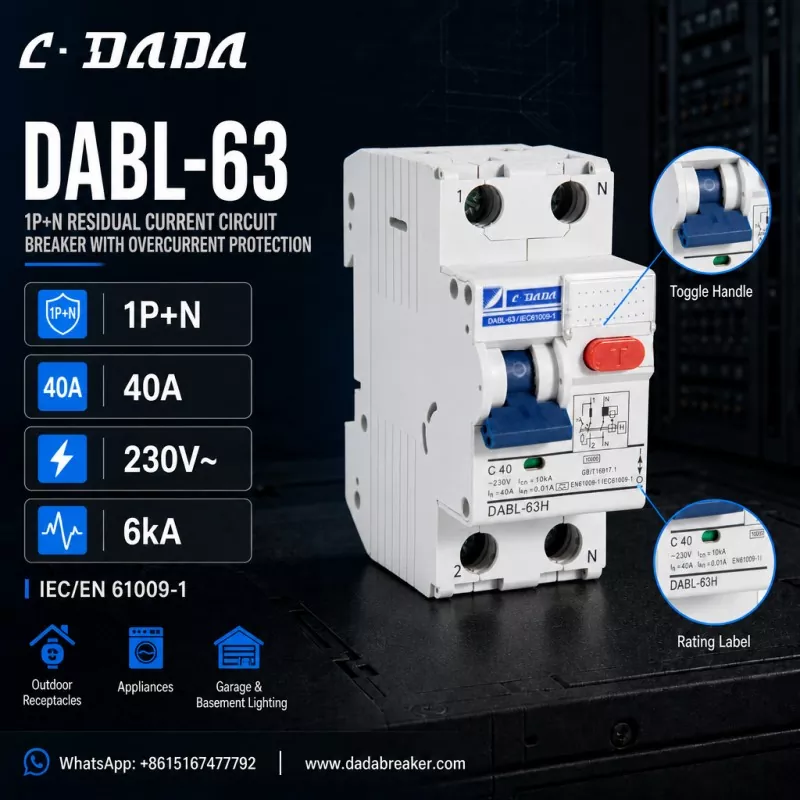

لجعل هذا ملموسًا، فكر في DABL-63 منج · دادا الكهربائية، قاطع دائرة التيار المتبقي 1P+N مع حماية من التيار الزائد يوضح ما يجب البحث عنه في هذه الفئة من الأجهزة: تكوين 1P+N

● تبديل القطب المباشر وتتبعه محايدًا، ومدمجًا للوحات توزيع السكك الحديدية القياسية DIN بتيار مقنن 40 أمبير (دخل)

● مع تعثر منحنى C (C40) 230 فولت ~ الفولطية المقدرة

● قدرة كسر 6 كيلو أمبير (Icn)

● IΔn = 0.01A (10mA) حماية التيار المتبقي عالية الحساسية

● الامتثال للمعيار IEC/EN 61009-1

● زر اختبار T باللون الأحمر لإجراء فحوصات وظيفية دورية، وأطراف التوصيل تحمل علامة 1/2/N، وملصق التصنيف ومخطط الدائرة الكهربية مطبوع على الهيكل

● مصمم للأوعية الخارجية والأجهزة المنزلية وإضاءة المرآب والطابق السفلي

المنطق وراء هذه المواصفات

يغطي إطار 40 أمبير، 1P+N مع حماية من التسرب عالية الحساسية 10 مللي أمبير غالبية الدوائر النهائية السكنية: 40 أمبير يطابق حمل الأجهزة الشائعة ودوائر المقبس، 1P+N يحافظ على ضغط الجهاز في لوحات التوزيع المزدحمة، وتوفر حساسية 10 مللي أمبير طبقة إضافية من الحماية الشخصية بالضبط حيثما تتطلب إرشادات اللجنة الكهروتقنية الدولية - في الهواء الطلق وفي المناطق الرطبة وحول الأطفال.

التعليمات

س: ما هو RCBO؟

ج: إن RCBO - قاطع دائرة التيار المتبقي مع حماية التيار الزائد - عبارة عن جهاز حماية منخفض الجهد على طاولة إعادة التعيين يجمع بين الحماية من الحمل الزائد وحماية الدائرة القصيرة وحماية التيار المتبقي (التسرب) في وحدة واحدة، وعادةً ما يصل إلى 63 أمبير للدوائر النهائية.

س: ما الفرق بين RCBO و MCB؟

ج: يوفر MCB فقط الحماية من الحمل الزائد وقصر الدائرة. يضيف RCBO اكتشاف التيار المتبقي (التسرب) في الأعلى، مما يؤدي إلى فصل الدائرة عندما يتجاوز تيار التسرب IΔn - مما يحمي الأشخاص ويمنع الحرائق الكهربائية.

س: ماذا يعني IΔn = 10mA؟

ج: IΔn هو تيار التشغيل المتبقي المقدر. 10 مللي أمبير هو تصنيف عالي الحساسية: ينطلق الجهاز عندما يصل تيار التسرب إلى 10 مللي أمبير، مما يوفر حماية شخصية أسرع من تصنيف 30 مللي أمبير للأغراض العامة.

س: ما هو DABL-63 RCBO؟

ج: DABL-63 عبارة عن قاطع دائرة للتيار المتبقي 1P+N مع حماية من التيار الزائد من C·DADA Electric — 40A، منحنى C، 230V~، قدرة كسر 6 كيلو أمبير وحماية من التسرب عالية الحساسية 10 مللي أمبير، متوافق مع IEC/EN 61009-1، للأوعية الخارجية والأجهزة المنزلية وإضاءة المرآب/الطابق السفلي.
