ما هو MCCB؟

MCCB —قاطع دائرة الحالة المصبوب— عبارة عن جهاز حماية منخفض الجهد يقوم بفصل الدائرة تلقائيًا عندما يكتشف الحمل الزائد أو حالات قصر الدائرة. وعلى عكس المصهر، يمكن إعادة ضبطه وإعادة استخدامه بعد الرحلة. داخل العلبة المقولبة، تقوم آلية الفصل الحراري المغناطيسي بوظيفتين: يستجيب العنصر الحراري للحمل الزائد المستمر، في حين يتفاعل العنصر المغناطيسي على الفور مع أخطاء الدائرة القصيرة. والنتيجة هي الحماية التي تتوافق مع الطريقة التي تتصرف بها الأحمال الكهربائية الحقيقية.

متى تختار MCCB: وحدات التغذية الرئيسية الواردة، أو لوحات التوزيع ثلاثية الطور، أو دوائر المحرك الكبيرة، أو أي نقطة يتجاوز فيها تيار الدائرة القصيرة المحتمل ما يمكن أن يقاطعه MCB.

عندما يكون MCB كافيًا: دوائر فرعية نهائية ذات أحمال متواضعة ومستويات خطأ منخفضة - اللوحات السكنية ودوائر الإضاءة والمقابس.

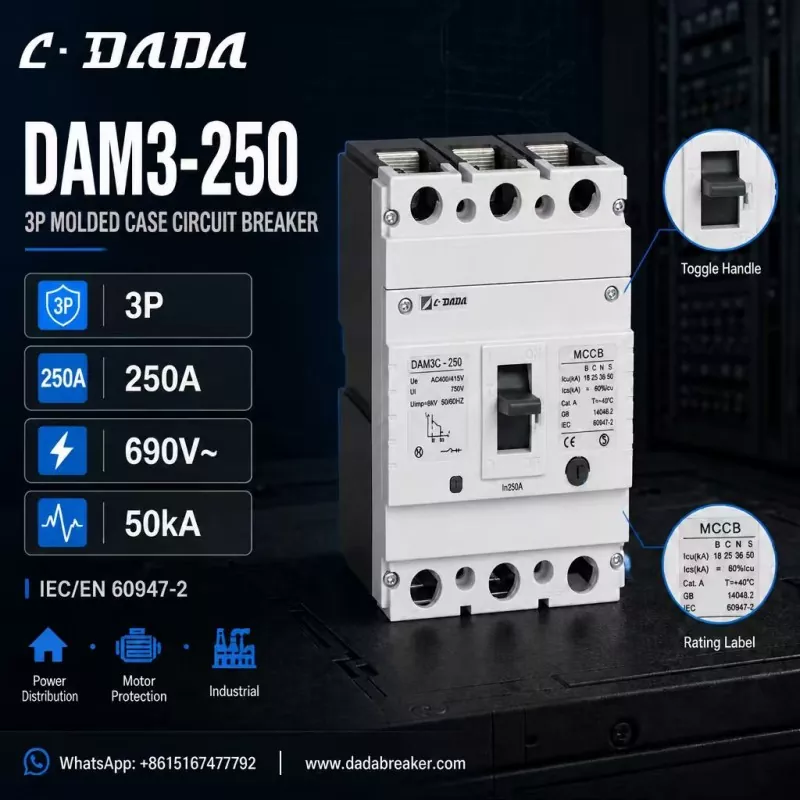

250A three-pole MCCB

كيفية اختيار MCCB الصحيح

التصنيف الحالي (في)

1. — مطابقة الحمل المستمر، وإتاحة مساحة رأسية لبدء تشغيل تيارات المحركات.

قدرة الكسر (Icu / Ics)

2. — يجب أن يكون أعلى من تيار الدائرة القصيرة المتوقع عند نقطة التثبيت. كلما ارتفع مستوى الخطأ، زادت حاجة وحدة العناية المركزة.

البولنديين

3. — 3P للأنظمة ثلاثية الطور، 4P حيث يحتاج المحايد أيضًا إلى الانفصال.

تقييمات الجهد

4. — التحقق من الجهد التشغيلي المقدر (Ue)، وجهد العزل (Ui)، ومقاوم النبض (Uimp) مقابل النظام.

المعايير والشهادة

5. — يعد الامتثال للمعيار IEC/EN 60947-2 وعلامة CE بمثابة خط الأساس للمشاريع الدولية.

طلب

6. — قد تتطلب حماية المحرك وتوزيع الطاقة والمنشآت الصناعية تقييمات مختلفة للإطارات وخصائص الرحلة.

كيف يبدو 250A MCCB المحدد جيدًا:

لجعل هذا ملموسًا، فكر في DAM3-250 من C·DADA Electric — وهو MCCB ثلاثي الأقطاب بقدرة 250 أمبير يوضح ما يجب البحث عنه في هذه الفئة من الأجهزة:

تكوين 3P

● بتيار مقنن 250 أمبير (دخل)، مناسب للوحات التوزيع ثلاثية الطور

تقييمات الجهد:

● 690 فولت ~؛ Ue AC400/415V، Ui 750V، Uimp 8kV

قدرة كسر تصل إلى 50kA

● — وحدة معالجة مركزية بقدرة 18 / 25 / 36 / 50 كيلو أمبير عبر متغيرات B / C / N / S، بحيث يمكن للقائمين بالتركيب مطابقة مستويات الأخطاء في نقاط مختلفة من الشبكة

التوافق مع IEC/EN 60947-2 وGB 14048.2

● تحمل علامة CE، مع مقبض تبديل تشغيل/إيقاف واضح لحالة التشغيل المرئية

● مصمم لتوزيع الطاقة وحماية المحركات والتطبيقات الصناعية

المنطق الكامن وراء هذه المواصفات: إطار ثلاثي الأقطاب بقدرة 250 أمبير مع قدرة كسر من فئة 50 كيلو أمبير يغطي معظم احتياجات صانعي اللوحات والمقاولين - بدءًا من لوحات التوزيع الرئيسية وحتى دوائر تغذية المحرك - بينما تتيح لك متغيرات Icu المتعددة تحديد التكلفة بالحجم الصحيح مقابل مستويات الأعطال الفعلية.

توصية الاختيار

● بالنسبة للدوائر النهائية التي تصل إلى 125 أمبير تقريبًا مع مستويات خطأ منخفضة، فإن MCB هو الاختيار الاقتصادي.

● بالنسبة للتوزيع الرئيسي، وحماية المحرك، ومجموعة المفاتيح الكهربائية الصناعية، اختر MCCB بقدرة كسر تتجاوز تيار الدائرة القصيرة المتوقع للتركيب.

● في حالة الشك، قم بزيادة حجم فئة واحدة عند كسر القدرة: فرق التكلفة صغير، في حين أن هامش الحماية يمكن أن يكون الفرق بين خطأ بسيط وانقطاع كبير.

الأسئلة المتداولة

س: ما هو MCCB؟

ج: أقاطع دائرة الحالة المصبوبعبارة عن جهاز حماية منخفض الجهد قابل لإعادة الضبط يقوم بفصل الدائرة عند التحميل الزائد أو ماس كهربائى، وهو مصمم لتيارات ومستويات خطأ أعلى من قاطع الدائرة المصغر.

س: ماذا يعني Icu على MCCB؟

ج: Icu هي السعة القصوى لكسر الدائرة القصيرة - الحد الأقصى لتيار العطل الذي يمكن للقاطع أن يقطعه. Ics هي قدرة كسر الخدمة، وهو المستوى الذي يمكن أن تنقطع فيه بشكل متكرر وتظل جاهزة للعمل.

س: كيف أختار سعة القطع لـ MCCB الخاص بي؟

ج: اختر تصنيف Icu أعلى من تيار الدائرة القصيرة المحتمل عند نقطة التثبيت. تحتاج لوحات التوزيع ذات سعة المحولات العالية أو المغذيات الصناعية الطويلة عادةً إلى أجهزة فئة 36-50 كيلو أمبير.

س: ما هو DAM3-250 MCCB؟

ج: إن DAM3-250 عبارة عن قاطع دائرة مقولب ثلاثي الأقطاب بقدرة 250 أمبير من شركة C·DADA Electric، بجهد يصل إلى 690 فولت مع قدرة فصل تصل إلى 50 كيلو أمبير، لتوزيع الطاقة وحماية المحرك والتطبيقات الصناعية.
