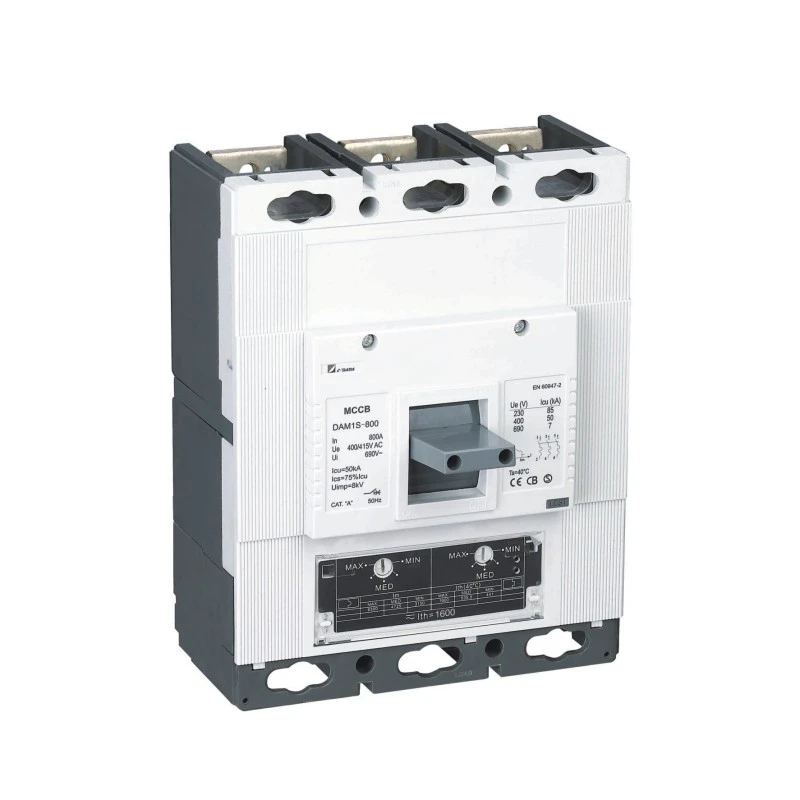

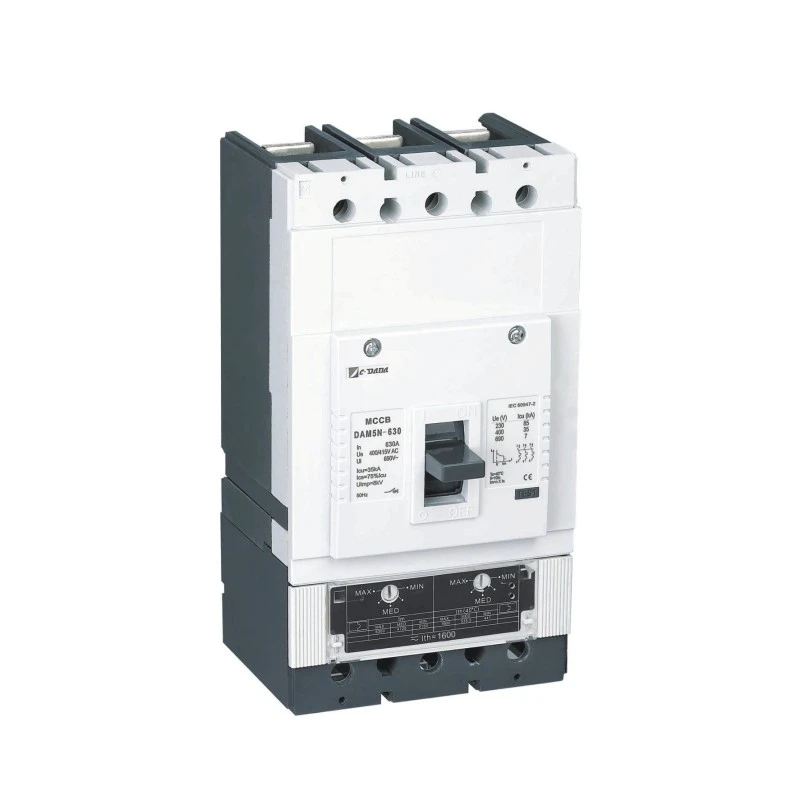

حراري مغناطيسي قابل للتعديل MCCB
Model:DAM1 Series
مصدر MCCB الحراري المغناطيسي القابل للتعديل عالي الجودة من Shanghai DADA Electric، شركة تصنيع محترفة تتمتع بخبرة تزيد عن 40 عامًا. منتجنا معتمد (CE، CB، ASTA)، مع إعدادات حرارية قابلة للتعديل (70-100% بوصة) ومغناطيسية (5-10×In). مثالية للحماية الدقيقة في اللوحات الصناعية. 250 أمبير إلى 1600 أمبير، 3P/4P، مدمج ومتوافق عالميًا.
إن سلسلة CDADA DAM1 من سلسلة MCCB الحرارية المغناطيسية القابلة للتعديل، والتي صممتها شركة Shanghai DADA Electric، وهي مورد موثوق، توفر حماية قابلة للتخصيص بالكامل من الحمل الزائد ودائرة القصر للتطبيقات ذات الجهد المنخفض المطلوبة. تم تصنيف هذا القاطع 3P/4P بما يصل إلى 1600 أمبير عند 400 فولت/415 فولت، ويتميز بتعديل مستقل لعتبات الرحلات الحرارية (70-100% مدخل) والمغناطيسية (5-10×بوصة)، مما يتيح التنسيق الأمثل في أنظمة التوزيع المعقدة.
وهو معتمد بشهادات CE وCB وASTA وKEMA وSEMKO وRoHS، وهو يفي بمعايير السلامة والبيئة العالمية، مما يجعله مثاليًا لمصنعي المعدات الأصلية والمقاولين ومتكاملي الأنظمة في جميع أنحاء العالم.
المزايا
★ نطاق واسع: 160 أمبير إلى 1600 أمبير (التيار المتردد)
★ أبعاد مدمجة
★ إعداد حراري قابل للتعديل (70-100%).
★ الإعداد المغناطيسي قابل للتعديل (5-10 مرات) في.
★ اضغط على توفير زر الرحلة.
★ الاتصالات الرئيسية والانحناء منفصلة
★ مجموعة واسعة من الملحقات.
المواصفات الرئيسية
الموديل: سلسلة DAM1 – MCCB الحراري المغناطيسي القابل للتعديل
النوع: قاطع الدائرة المقولب (MCCB)
البولنديين: 3P / 4P
الفولطية المقدرة (Ue): 400 فولت / 415 فولت تيار متردد
النطاق الحالي المقدر: 160A – 1600A
التعديل الحراري: 70% - 100% من الداخل (حماية من الحمل الزائد)
التعديل المغناطيسي: 5× – 10× In (رحلة فورية بدائرة كهربائية قصيرة)
الشهادات: CE، CB، ASTA، KEMA، SEMKO، RoHS
|
صورة |
نموذج |
شفرة |
العناية المركزة (KA) |
ICS (كا) |
التصنيف الحالي -في |
واجهة المستخدم (الخامس) |
إي (الخامس) |
القطب |
يو إم بي (الخامس) |
|
|

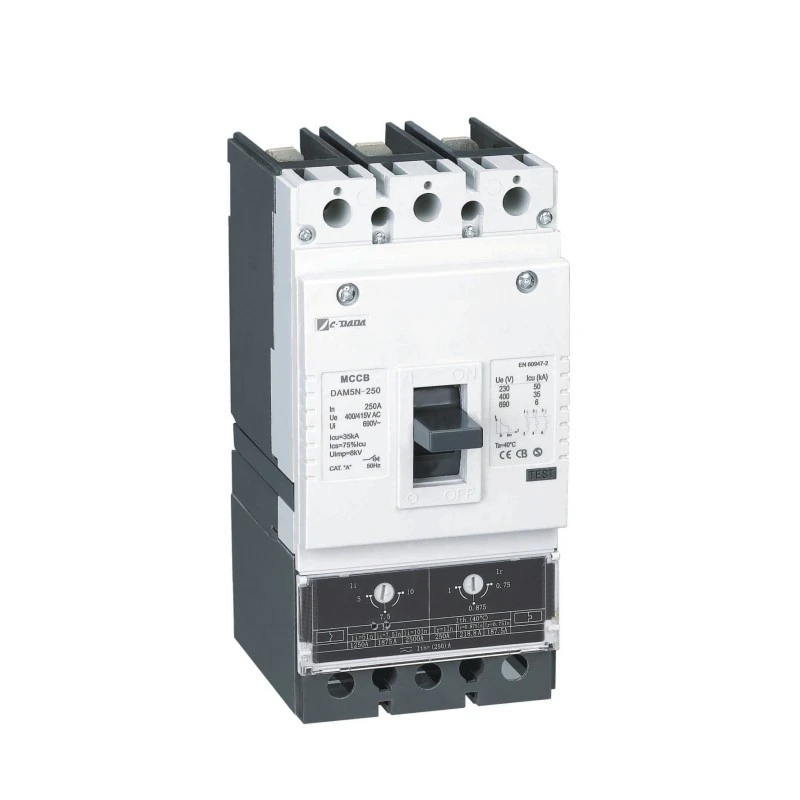

دام1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)أ |
750 فولت |
400/415 فولت |
3ف/4ف |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630 أمبير |
750 فولت |
400/415 فولت |
3ف/4ف |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000 أمبير |
750 فولت |
400/415 فولت |
3ف/4ف |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600 أمبير |
750 فولت |
400 فولت |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
● اختبار Icu:O-t-CO (O: مناورة مفتوحة، CO: مناورة الإغلاق والفتح، t: مدة الانتظار)
● Ics: اختبار O-t-CO-t-CO (O: مناورة الفتح، CO: مناورة الإغلاق والفتح، t: مدة الانتظار)

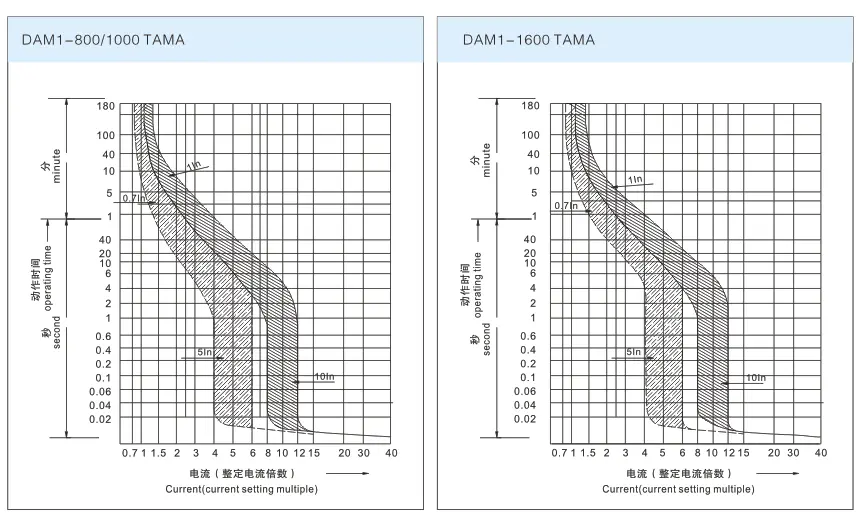

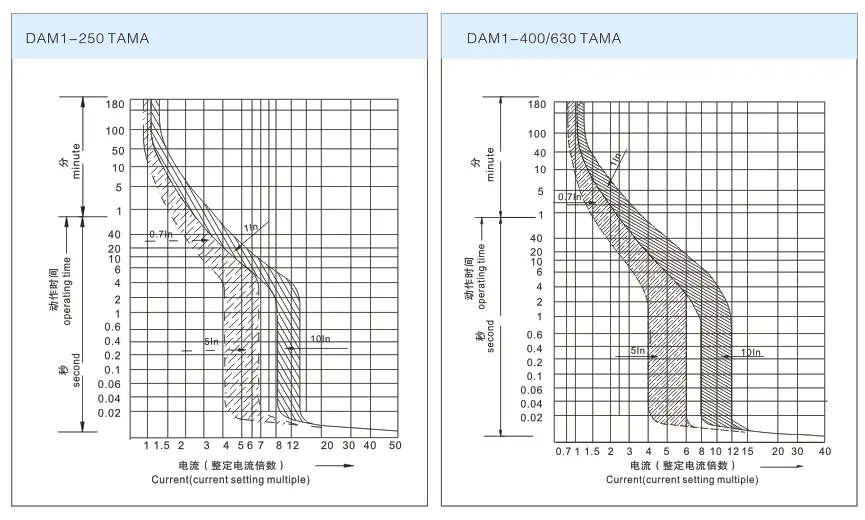

المنحنى المميز لـ TAMA MCCB.
لماذا تختار CDADA؟
★ الهندسة الدقيقة
على عكس MCCBs القياسية ذات منحنيات الرحلة الثابتة، يسمح تصميم CDADA القابل للتعديل الحراري المغناطيسي للمهندسين بضبط الحماية لتتناسب مع تقييمات الكابلات والمعدات النهائية - مما يقلل من الرحلات المزعجة ويحسن انتقائية النظام.
★ الامتثال العالمي والدعم المحلي
بفضل شهادات ASTA (المملكة المتحدة)، وKEMA (هولندا)، وCE (الاتحاد الأوروبي)، وCB (عالميًا)، وRoHS، يتم قبول منتجات CDADA في أكثر من 60 دولة - مدعومة بدعم فني سريع الاستجابة من شنغهاي.
★ ميزة مادية جيدة
لدينا نظام إدارة صارم للموردين والمواد الخام. نختار عادة أفضل المواد ذات الجودة لقواطع الدائرة.

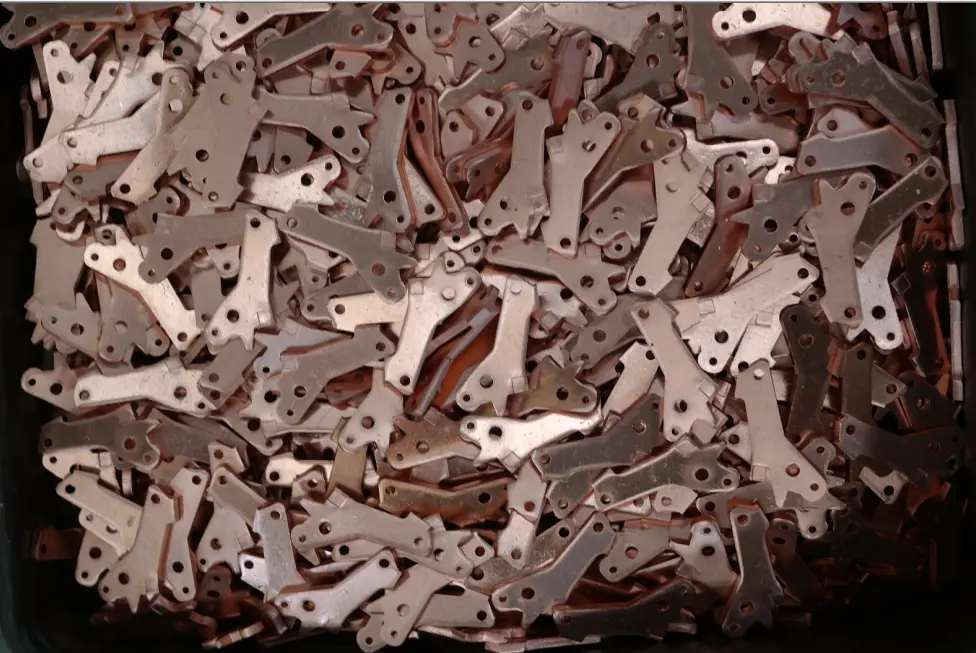

1) النحاس المستخدم T2> 99.9%،

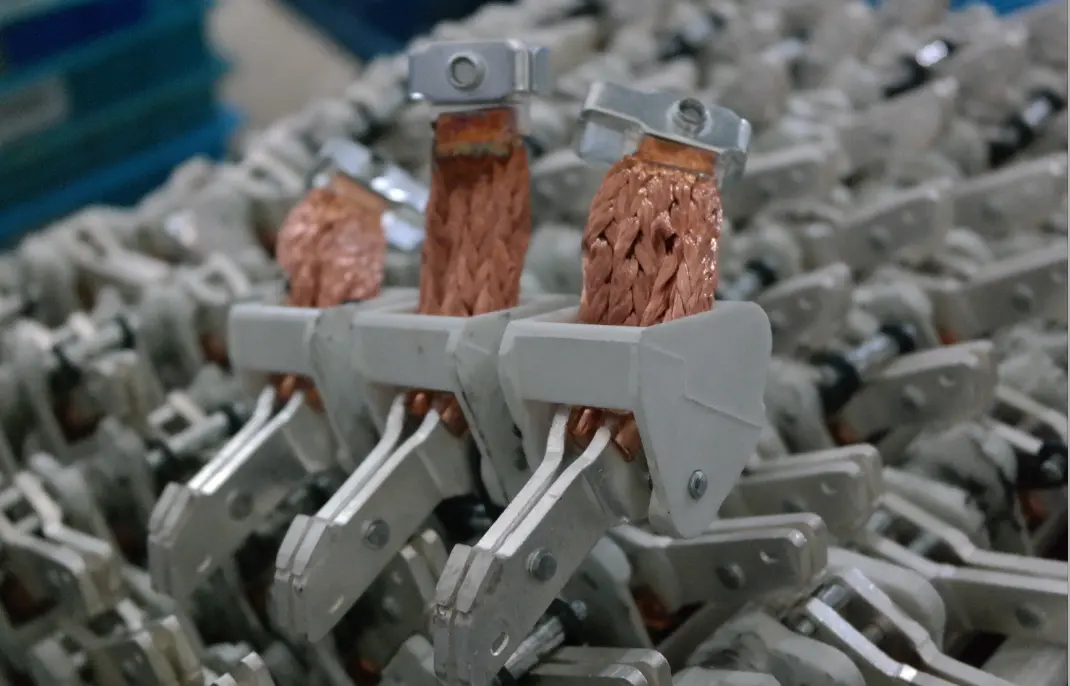

2) الاتصال الفضي (نقطة الحركة: 50%، النقطة الثابتة: 85%)،
3) يستخدم العمود المركزي BMC-1 ((الألياف الزجاجية: 25٪، أعلى راتنج، أعلى كثافة).
4) الغطاء والجسم BMC (الألياف الزجاجية: 22%، راتينج أعلى، كثافة أعلى)
★ OEM والتحديثية ودية
تتيح الأبعاد المدمجة الاستبدال المباشر للقواطع القديمة دون إعادة تصميم اللوحة. تعمل الملحقات المعيارية على تبسيط الترقيات المستقبلية.
✅ حماية فعالة من حيث التكلفة
تلغي قابلية الضبط الحاجة إلى تخزين قواطع متعددة ذات تصنيف ثابت - تغطي وحدة CDADA DAM1 واحدة سيناريوهات تحميل متعددة.
التطبيقات النموذجية
★ مراكز التحكم في المحركات الصناعية (MCCs) - مطابقة تيار بدء تشغيل المحرك دون التعثر
★ لوحات PDU لمركز البيانات – التنسيق مع ملفات تعريف تحميل تكنولوجيا المعلومات
★ أنظمة الطاقة المتجددة – التكيف مع ظروف إنتاج الطاقة الشمسية وطاقة الرياح المتغيرة
★ المنصات البحرية والبحرية – تشغيل موثوق في البيئات القاسية
★ المحطات الفرعية للمباني التجارية – تحسين الحماية لأنظمة التدفئة والتهوية وتكييف الهواء والمصاعد والإضاءة
الأسئلة المتداولة (الأسئلة الشائعة)
س 1: ماذا يعني "التعديل المغناطيسي الحراري" في DAM1 MCCB؟
A1: يعني ذلك أنه يمكن ضبط عتبات رحلة الحمل الزائد (الحراري) والدائرة القصيرة (المغناطيسية) يدويًا:
● حراري: 70% - 100% من التيار المقنن (دخل)
● المغناطيسي: 5 إلى 10 مرات في يتيح ذلك منحنيات حماية مخصصة لتطبيقك المحدد.
Q2: هل يتوفر MCCB الحراري المغناطيسي 250A بتكوين 3P؟
ج2: نعم - جميع موديلات DAM1 القابلة للتعديل من 160 أمبير إلى 1600 أمبير متوفرة في إصدارات 3P و4P.

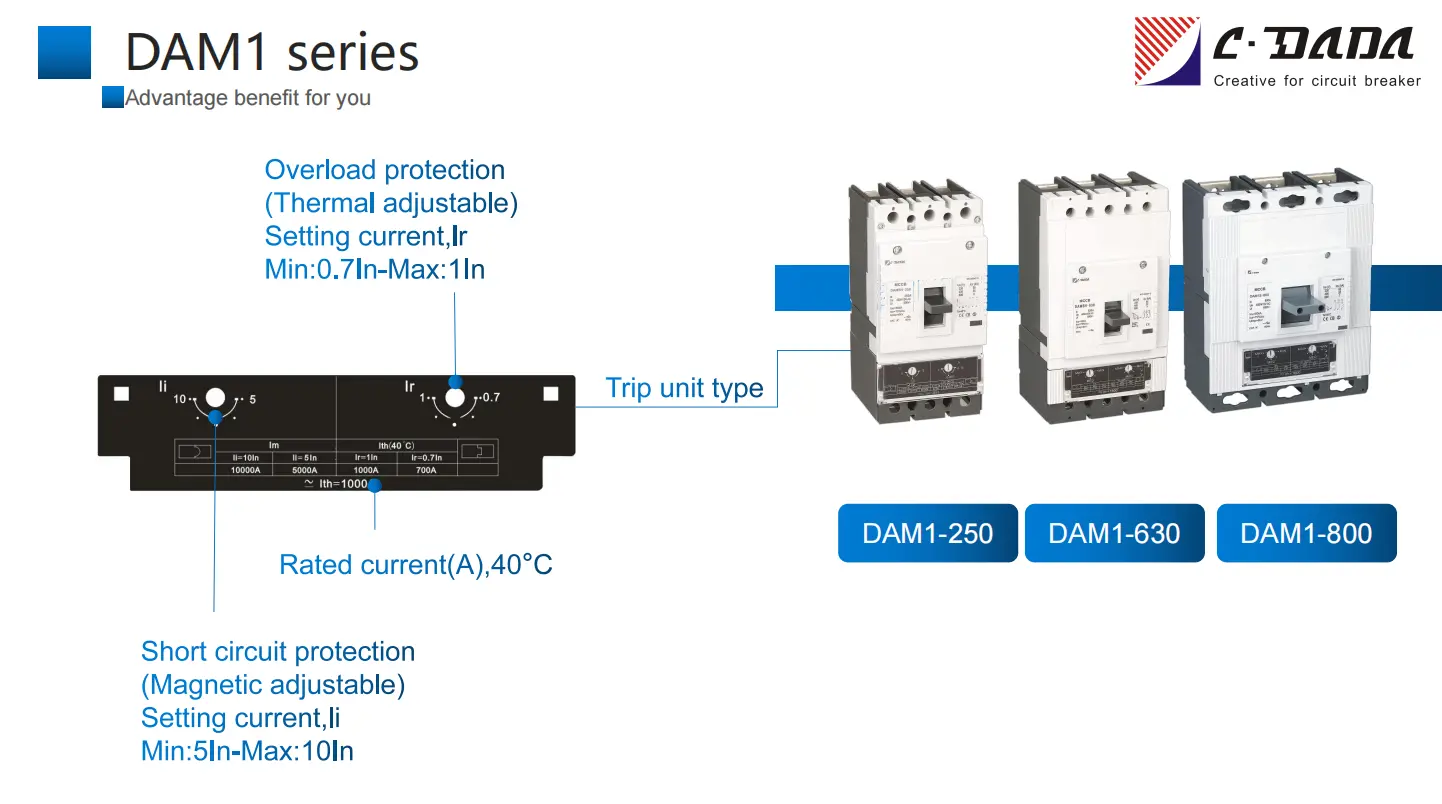

س3: كيف أضبط إعدادات الرحلة؟
A3: استخدم القرصين الخارجيين أو فتحتي البراغي الموجودتين على اللوحة الأمامية: أحدهما للحرارة (يُسمى "Ir")، والآخر للمغناطيسي (يُسمى "Im"). لا حاجة للتفكيك.
س 4: هل يمكنني اختبار القاطع دون حدوث خطأ حقيقي؟
ج4: نعم - يحاكي زر الضغط للرحلة المدمج حالة الرحلة للتحقق الوظيفي أثناء الصيانة.
س 5: لماذا تختار CDADA على ماركات MCCB الصينية الأخرى؟
ج5: تتميز CDADA بما يلي:
● إمكانية الضبط المزدوج الحقيقي (العديد من المنافسين يقدمون الضبط الحراري فقط)
● الشهادات الدولية (وليس فقط CCC)
● مراقبة الجودة بشكل متسق (مصنع حاصل على شهادة ISO 9001)
● التوثيق الفني باللغة الإنجليزية للمشاريع العالمية
الكلمات الساخنة: MCCB الحراري المغناطيسي القابل للتعديل، الصين، الشركة المصنعة، المورد، المصنع
