الصين مصنع قواطع دوائر مصغرة المهنية

تصنيف

يكتب

النطاق الحالي

الخصائص الرئيسية

خاصية التعثر (المنحنى)

النوع ب

0.5 أمبير – 63 أمبير

3-5×في الرحلة اللحظية، أحمال تدفق منخفضة (إضاءة، تسخين مقاوم)

النوع ج

0.5 أمبير - 125 أمبير

5-10×في الرحلة، تدفق معتدل (المحركات، مكيفات الهواء، الأجهزة الصغيرة)

النوع د

0.5 أمبير – 63 أمبير

10-20×في الرحلة، تدفق عالي (المحولات، المحركات الكبيرة، معدات اللحام)

اكتب ك

0.5 أمبير – 63 أمبير

8-12×أثناء الرحلة، أحمال المحركات التجارية/الصناعية

اكتب Z

0.5 أمبير - 40 أمبير

2-3×في الرحلة، المعدات الإلكترونية الحساسة، حماية أشباه الموصلات

تكوين القطب

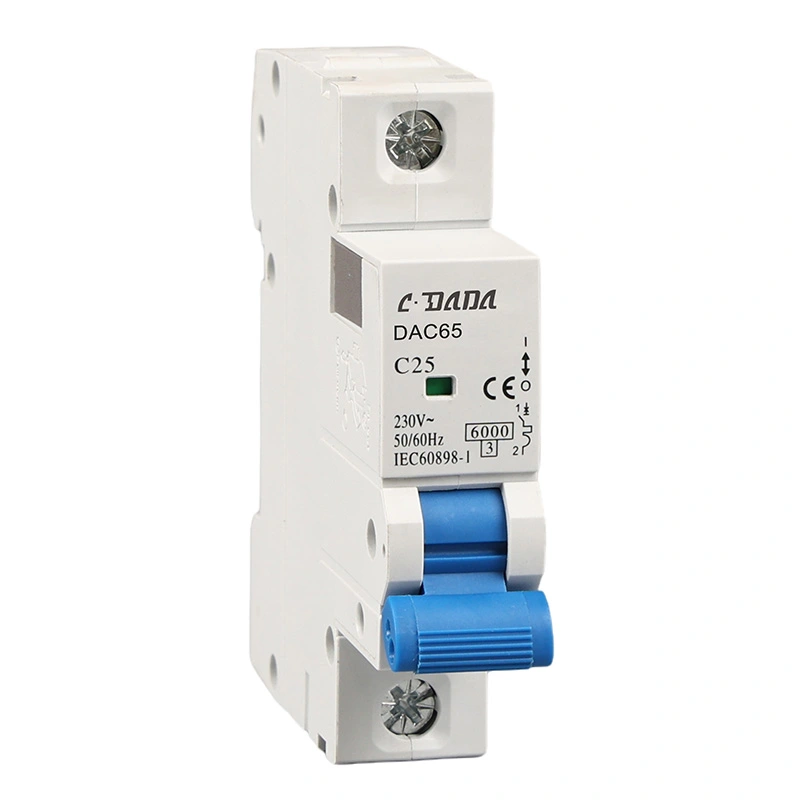

أحادي القطب (SP)

0.5 أمبير – 63 أمبير

حماية الطور في الدوائر أحادية الطور

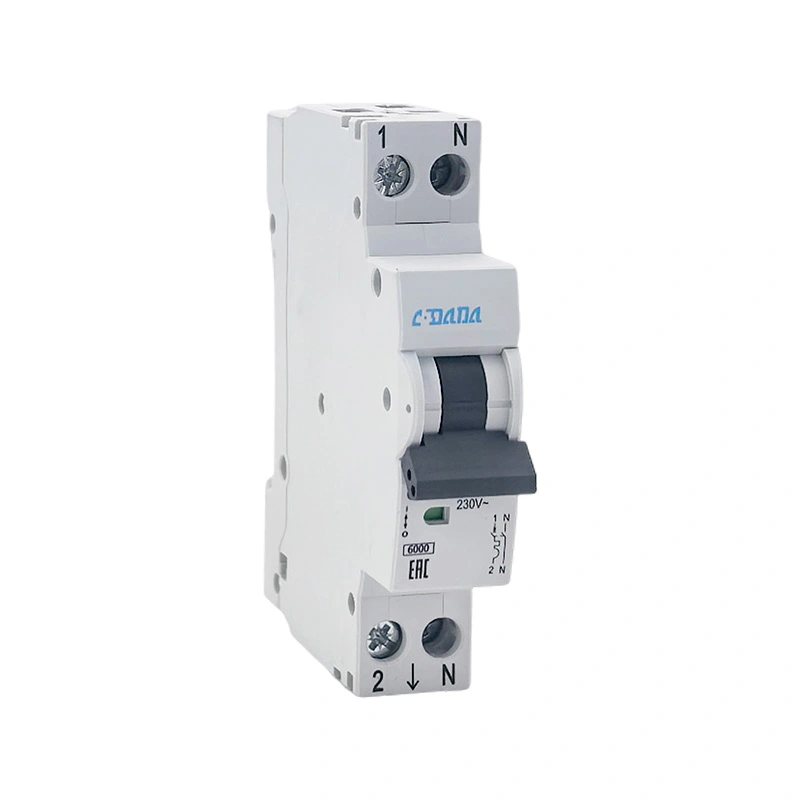

ثنائي القطب (DP)

0.5 أمبير – 63 أمبير

المرحلة + الحماية المحايدة، شريط الرحلة المشترك

ثلاثي القطب (TP)

0.5 أمبير - 125 أمبير

حماية ثلاثية المراحل، التوزيع الصناعي

أربعة أقطاب (4P)

0.5 أمبير - 125 أمبير

آلية رحلة مشتركة ثلاثية الطور + محايدة

كسر القدرة

قياسي (س)

3 كيلو أمبير – 6 كيلو أمبير

التركيبات المنزلية، والشبكات ذات مستوى الخطأ المنخفض

محسن (ح)

10 كيلو أمبير

المباني التجارية، مستويات الخطأ المتوسطة

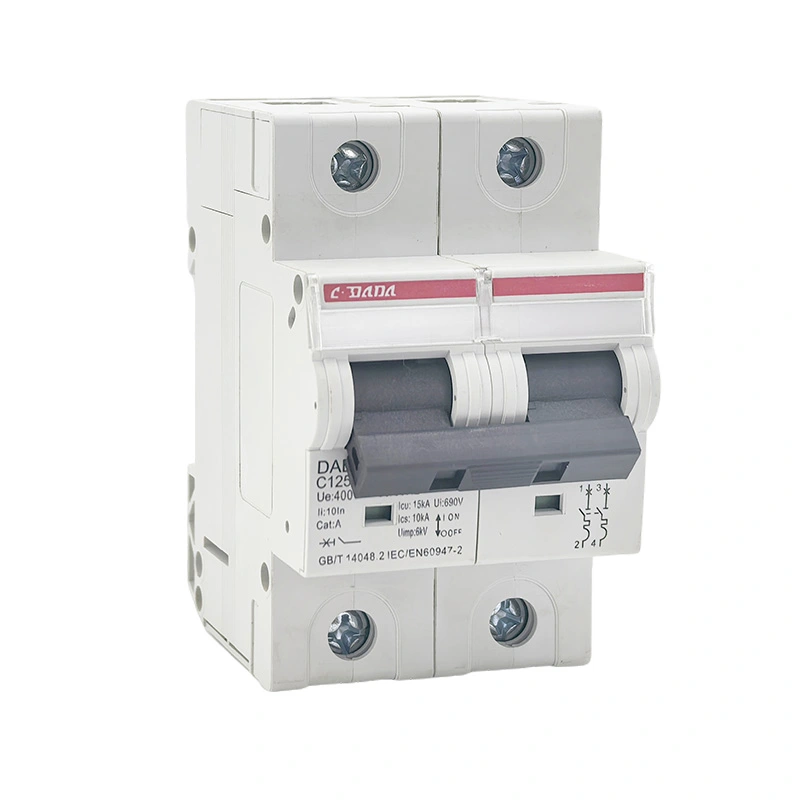

عالية (ز)

15 كيلو أمبير - 25 كيلو أمبير

الأنابيب الصناعية، قدرة خطأ عالية

معيار التركيب

دين السكك الحديدية (IEC 60715)

جميع التقييمات

حاجز القبعة العلوية مقاس 35 مم (TH35)، تركيب سريع بالكبس

جبل لوحة

0.5 أمبير – 63 أمبير

قاعدة ثابتة لولبية، تركيبات قديمة

وظيفة

مبدأ التشغيل

المعلمات التقنية

الحماية من الحمل الزائد (الحراري)

التمدد الحراري لشريط ثنائي المعدن

1.05×داخل: لا توجد رحلة (ساعتان)، 1.3×داخل: رحلة ≥1 ساعة (في أقل من 32 أمبير)، ≥2 ساعة (في> 32 أمبير)، 1.45×داخل: رحلة <1 ساعة

حماية ماس كهربائى (مغناطيسي)

المكبس اللولبي لحظية

النوع B: 3-5×In، النوع C: 5-10×In، النوع D: 10-20×In، <20ms عملية

وظيفة العزل

فصل الاتصال الإيجابي

ملاءمة العزل وفقًا للمواصفة IEC 60898-1، والتحقق من فجوة الاتصال

إشارة الرحلة

العلم / النافذة الميكانيكية

وضع تشغيل/إيقاف مميز، آلية منع التعثر تمنع الإغلاق عند حدوث خطأ

بيئة التثبيت

تطبيق محدد

المواصفات النموذجية

المباني السكنية

دوائر الإضاءة، المقابس، التدفئة والتهوية وتكييف الهواء، سخانات المياه

6A-32A النوع B/C، 6kA Icn، تركيب السكك الحديدية DIN

المكاتب التجارية

لوحات التوزيع، أجهزة الكمبيوتر، دوائر UPS

10A-63A النوع C، 10kA Icn، 4 أقطاب لـ 3 مراحل

البيع بالتجزئة والضيافة

متجر الإضاءة والتبريد ومعدات المطبخ

16A-40A النوع C، 10 كيلو أمبير، رحلة مشتركة متعددة الأقطاب

لوحات التحكم الصناعية

الأدوات الآلية، دوائر التحكم في المحركات، الأتمتة

10A-63A النوع D، 15 كيلو أمبير، قدرة ميكانيكية عالية على التحمل

بنية تحتية

محطات المترو والمطارات والمستشفيات ومراكز البيانات

32A-125A النوع C، 25 كيلو أمبير، فئة الحد الحالي 3

الطاقة المتجددة

حماية سلسلة الطاقة الشمسية، أنظمة البطاريات، العاكسون

10 أمبير - 63 أمبير تيار مستمر (IEC 60898-2)، 250 فولت/500 فولت/1000 فولت تيار مستمر

البحرية والبحرية

توزيع السفن والمنصات البحرية

استوائي (T2)، مقاوم للتآكل، درجة حرارة محيطة تبلغ 55 درجة مئوية

منصة

تفاصيل العملية

نقاط مراقبة الجودة

صب حقن الإسكان

لدن بالحرارة عالي التأثير (PA66، PBT) مع 30% ألياف زجاجية، درجة حرارة ذوبان 280-320 درجة مئوية، ضغط حقن 800-1200 بار

تفاوت الأبعاد ±0.05 مم، قوة التأثير > 7 كيلو جول/م²، مؤشر التتبع > 600 فولت، قابلية الاشتعال UL 94 V-0

الاتصال بالختم والطلاء

اتصالات الفضة والنيكل (AgNi 90/10) أو اتصالات أكسيد الفضة والكادميوم، ختم القالب التدريجي، طلاء البرميل 8-12 ميكرومتر من الفضة

الصلابة HV 80-120، مقاومة التلامس <100μΩ، التحقق من سمك الطلاء XRF

إنتاج العناصر ثنائية المعدن

مركب من الفولاذ المقاوم للصدأ/الإينكونيل، درفلة دقيقة، معالجة حرارية لخصائص الانحراف

معدل الانحراف 0.15-0.25 مم/درجة مئوية، المعايرة عند 20 درجة مئوية مرجعية، ±3% تناسق الدفعة

تصنيع الملف المغناطيسي

سلك نحاسي (قطره 0.3-0.8 مم)، تعبئة أوتوماتيكية، تشريب الورنيش الفراغي

عدد اللفات ±1%، مقاومة التيار المستمر ±5%، مقاومة العزل >100MΩ

قوس شلال الجمعية

ألواح مقسمة من الفولاذ (0.5 مم)، وشبكات قوسية من السيراميك، وهندسة محسنة لغرفة إزالة الأيونات

التحقق من التدفق المغناطيسي، قوة العزل 2.5 كيلو فولت، الأبعاد ±0.02 مم

تكامل الآلية

نظام شحن زنبركي من الفولاذ، آلية تبديل، تجاوز بدون رحلة، نوابض تخزين الطاقة

التحمل الميكانيكي 20,000 دورة، قوة الرحلة 3-8N، موثوقية التبديل

المعايرة النهائية

اختبار تيار الوقت الآلي عند 1.05×In، 1.25×In، 5×In (أو خاص بالمنحنى)

وقت الرحلة ± 20% من التسامح، والتحقق الفوري من الرحلة، ووضع علامات على الدوام

عنصر

مواصفات المواد

معايير الموردين

الخصائص الرئيسية

الإسكان مصبوب

PA66 GF30 (بولي أميد 66، 30% ألياف زجاجية) أو PBT GF30

إيك 60664-1، يو إل 94 ف-1

مؤشر التتبع > 600 فولت، مقاومة الحرارة 160 درجة مئوية، قوة التأثير > 7 كيلوجول/م²، خالي من الهالوجين متاح

مقبض التشغيل

مزيج PC/ABS أو PA66

ايزو 527

قوة الشد > 50 ميجا باسكال، مثبت بالأشعة فوق البنفسجية، ثابت اللون

جهات الاتصال الثابتة/المتحركة

النحاس الإلكتروليتي (Cu-ETP C11000) + طلاء AgNi 90/10 أو AgCdO

أستم B152

الموصلية ≥100% IACS، مقاومة التآكل القوسي، مقاومة اللحام

قطاع ثنائي المعدن

إنكونيل 718/مركب فولاذي خامل (ASTM TM2) أو نحاس/فولاذ

أستم B388

معدل الانحراف 0.2 مم/درجة مئوية، الثبات ±3% على مدى 20 عامًا، مقاومة الزحف

لفائف مغناطيسية

الأسلاك النحاسية المطلية بالمينا (الفئة F 155 درجة مئوية أو الفئة H 180 درجة مئوية)

إيك 60317

جهد الانهيار > 3 كيلو فولت، قابلية اللحام 390 درجة مئوية / 2 ثانية، المرونة

لوحات القوس الفاصل

الفولاذ المدلفن على البارد SPCC-SD (0.5 مم) مع طلاء السيراميك

جيس جي 3141

النفاذية المغناطيسية > 2000، مقاومة الحرارة > 1000 درجة مئوية، التبريد بالقوس الكهربائي

نوابض التشغيل

الفولاذ الكربوني المقسى بالزيت SWP-B أو الفولاذ المقاوم للصدأ 301

جيس جي 3522

عمر التعب> 50000 دورة، قوة الشد 1800-2200MPa

المحطات

النحاس C36000 أو النحاس C11000 مع طلاء القصدير (5-8μm)

أستم B16

كثافة التيار 1.0-1.2 أمبير/مم²، عزم الدوران يتحمل 1.5-2.5 نيوتن متر، مقاومة للتآكل

مشبك التثبيت

ربيع الصلب 65Mn أو الفولاذ المقاوم للصدأ 304

جيجابايت/ت 1222

قوة المشبك 50-100 نيوتن، توافق السكك الحديدية DIN (EN 60715)

معيار

نِطَاق

التقييمات المطبقة

إيك 60898-1

قواطع دوائر لتشغيل التيار المتردد (المنزلي وما شابه)

خط الأساس العالمي لوحدات التيار المتردد MCB حتى 125 أمبير، 415 فولت

إيك 60898-2

قواطع دوائر لتشغيل التيار المتردد والتيار المستمر

MCBs ذات تصنيف DC لتطبيقات الطاقة الشمسية والبطاريات والسكك الحديدية

إن 60898-1

النسخة الأوروبية المنسقة

علامة CE، والامتثال لسوق الاتحاد الأوروبي

إيك 60947-2

المفاتيح الكهربائية ذات الجهد المنخفض – قواطع الدائرة الكهربائية

MCBs الصناعية > 80A، قدرات كسر أعلى

جيجابايت/ت 10963.1

يعادل المعيار الوطني الصيني

شهادة CCC، السوق الصينية

فئة الاختبار

اختبار محدد

معايير القبول

وضع العلامات والتوثيق

عدم قابلية العلامات

دائم بعد المسح بالمذيبات، ودورة درجة الحرارة

السلامة الميكانيكية

موثوقية البراغي والوصلات والمحطات الطرفية

لا يوجد ارتخاء بعد الاهتزاز، ويتحمل عزم الدوران

أمان

الحماية ضد الصدمات الكهربائية

الحد الأدنى IP20، محطات مقاومة للإصبع

خصائص عازلة

تحمل تردد الطاقة (2 كيلو فولت/1 دقيقة)، الدفع (6 كيلو فولت)

لا يوجد انهيار، لا وميض

ارتفاع درجة الحرارة

تيار مستمر عند درجة حرارة محيطة 40 درجة مئوية

المحطات ≥60K، الحالة ≥40K

اختبار لمدة 28 يومًا

مستدام 1.13×في التحميل

لا رحلة ولا تدهور

خصائص التعثر

التحقق التقليدي من الوقت الحالي

1.05×In: بدون رحلة (ساعتان)، 1.3×In/1.45×In: رحلة ضمن الحدود

التحمل الميكانيكي

20.000 عملية عدم التحميل

<5% انحراف المعلمة، لا يوجد فشل

التحمل الكهربائي

4,000 عملية تحميل بالتيار المقنن

تآكل التلامس <50%، مع الحفاظ على خصائص الرحلة

كسر الدائرة القصيرة

التحقق من ICN (المصنف)، ICS (الخدمة).

3 عمليات، انقطاع ناجح، استعادة العزل الكهربائي

البيئية

الصدمة الميكانيكية، التأثير، الحرارة، النار، الصدأ

وظيفية بعد التكييف، لا تدهور السلامة

مادة

عناصر التفتيش

خطة أخذ العينات

معدات

حبيبات اللدائن الحرارية

محتوى الزجاج، اللزوجة، الرطوبة، اللون

لكل دفعة، التحقق من شهادة توثيق البرامج

مؤشر تدفق الذوبان، محلل الرطوبة، مقياس الطيف الضوئي

الأسلاك النحاسية (جهات الاتصال)

النقاء ≥99.9%، الموصلية، التلدين

عقل 0.65

مطياف، مقياس الموصلية

حل طلاء الفضة

تركيز المعادن، ودرجة الحموضة، والشوائب

المراقبة اليومية

مطياف الامتصاص الذري

شريط ثنائي المعدن

معدل الانحراف والمقاومة والاستقرار

لكل دفعة، واختبار العينة

الفرن الحراري، قياس الانحراف

سلك بالمينا

القطر، سمك العزل، جهد الانهيار

عقل 1.0

ميكرومتر، اختبار العزل الكهربائي

الصلب الربيع

قوة الشد، مقاومة التعب، التشكيل

لكل دفعة

آلة الشد، اختبار التعب

محطة

معلمات التحكم

تكرار

طريقة

صب الحقن

درجة الحرارة 280-320 درجة مئوية، الضغط 800-1200 بار، زمن الدورة

كل دورة

مراقبة SCADA ومخططات SPC

ختم الاتصال

البعد ± 0.02 مم، لدغ <0.01 مم، سمك الطلاء

كل 30 دقيقة

المقارنة البصرية، محلل XRF

معايرة ثنائية المعدن

الانحراف عند درجة الحرارة المرجعية، اختبار الزحف

كل 100 وحدة

محطة المعايرة الآلية

لف لفائف

عدد المنعطفات، التحكم في التوتر، توحيد الطبقة

كل وحدة

آلة اللف الآلي مع ردود الفعل

تجميع الآلية

قوة التبديل، وظيفة خالية من التعثر، فجوة الاتصال

كل وحدة

مقياس القوة، مقعد الاختبار الآلي

التجميع النهائي

وضع علامات على عزم الدوران، ومحاذاة الاتصال، وتشغيل المقبض

كل وحدة

نظام الرؤية، اختبار وظيفي

عنصر الاختبار

معيار

حجم العينة

عازلة تحمل الجهد

2 كيلو فولت تيار متردد / 1 دقيقة

100%

مقاومة العزل

> 100 ميجا أوم @ 500 فولت تيار مستمر

100%

مقاومة الاتصال

<100μΩ لكل قطب

100%

خصائص التعثر

1.05 × بوصة (بدون رحلة)، 1.3 × بوصة (رحلة)، 5 × بوصة (لحظية)

100%

التشغيل الميكانيكي

5 دورات تشغيل وإيقاف، تحقق بدون رحلة

100%

التخليص بين جهات الاتصال المفتوحة

≥3 مم (حسب IEC 60898-1)

100%

التفتيش البصري والأبعاد

صفر عيوب في الأبعاد الحرجة

100%

وضع العلامات على الدوام

مسح المذيبات، اختبار التآكل

عقل 1.0

سلامة التعبئة والتغليف

اختبار السقوط، الاهتزاز (ISTA 3A)، وضع العلامات

لكل الكثير

فئة المعدات

مواصفات الآلة

وظيفة

سعة

صب الحقن

مكبس حقن لدن بالحرارة سعة 120 طنًا (Arburg/Engel) مع معالجة آلية

الإسكان MCB، والغطاء، وإنتاج غرفة القوس

5000 مسكن / يوم

الختم التدريجي

مكبس عالي السرعة 60 طنًا (Bruderer/Yamada Dobby) مع حماية للقالب

ختم الاتصال، تشكيل المحطة

30.000 اتصال/يوم

المعالجة السطحية

خط طلاء البرميل الآلي (الفضة والقصدير)

سمك الطلاء الاتصال 8-12μm

5000 كجم / يوم

حَشد

تجميع عالي السرعة

تجميع الآلية والمعايرة والاختبار

3000 وحدة / يوم لكل سطر

معدات الاختبار

مجموعة اختبار الحقن الأولية الآلية (3-125 أمبير، سعة خطأ 10000 أمبير)

التحقق من منحنى الوقت الحالي

500 وحدة / ساعة

جهاز اختبار التحمل الميكانيكي (20000 دورة، IEC 60898-1 البند 9.11)

اختبار الحياة، ومراقبة التآكل

200 وحدة في وقت واحد

غرفة اختبار EMC (للملحقات الإلكترونية)

اختبار المناعة / الانبعاثات

100 وحدة / يوم

فئة المنتج

القدرة الشهرية

المهلة القياسية

القدرة على الطلب العاجل

معيار MCB (0.5A-63A، SP/DP)

1,000,000 وحدة

3-4 أسابيع

3 أيام (مكونات المخزون)

MCB الصناعية (80A-125A، TP/4P)

200.000 وحدة

3-4 أسابيع

5 أيام

تيار مستمر MCB (IEC 60898-2)

100.000 وحدة

3-4 أسابيع

5 أيام

تكوينات مخصصة (المنحنيات الخاصة والملحقات)

أساس المشروع

4-6 أسابيع

2 أسابيع

قسم

الموظفين

خبرة

المسؤوليات

هندسة البحث والتطوير

5 مهندسين

حماية الجهد المنخفض، علوم المواد، التصميم الكهرومغناطيسي، الأتمتة

تطوير منتجات جديدة (منحنيات B/C/D/K/Z)، والتخصيص، ومحفظة براءات الاختراع (أكثر من 30 براءة اختراع)

هندسة العمليات

18 مهندسا

صب الحقن، الختم الدقيق، الطلاء، التصنيع الهزيل

تحسين خط الإنتاج، توثيق إجراءات التشغيل القياسية (SOP)، تحسين الإنتاجية (> 99%)، تكامل الأتمتة

الاختبار والتحقق من الصحة

12 مهندسا

اختبار بكميات كبيرة، والمحاكاة البيئية، وهندسة الموثوقية

تنسيق اختبار النوع، وأتمتة الاختبار الروتيني، وتحليل الفشل، وإدارة الشهادات

ضمان الجودة

30 فنيا

ISO 9001، IATF 16949، التحكم في العمليات الإحصائية (SPC)، علم القياس

تدقيق الموردين، تدقيق العمليات، إدارة الإجراءات التصحيحية، مختبر المعايرة

هندسة التطبيقات

8 مهندسين

التصميم الكهربائي السكني/التجاري، التنسيق الانتقائي، الدعم الميداني

الدعم الفني للعملاء، تصميم لوحات التوزيع، برامج التدريب

شهادة

هيئة الإصدار

نِطَاق

صحة

الأيزو 9001:2015

TÜV SÜD / SGS / مكتب فيريتاس

نظام إدارة الجودة

المراقبة السنوية

اختبار النوع IEC 60898-1

انترتك

سلامة المنتج والأداء

لكل سلسلة من المنتجات

علامة CE

الهيئة المبلغة

الوصول إلى أسواق الاتحاد الأوروبي

يعتمد على التصميم

سي سي سي (الصين)

CQC

الشهادة الإجبارية الصينية

صلاحية 5 سنوات

مخطط سي بي

IECEE

شهادة دولية

لكل سلسلة من المنتجات

سيمكو (السويد)

انترتك

موافقة سلامة أسواق الشمال

لكل سلسلة من المنتجات
