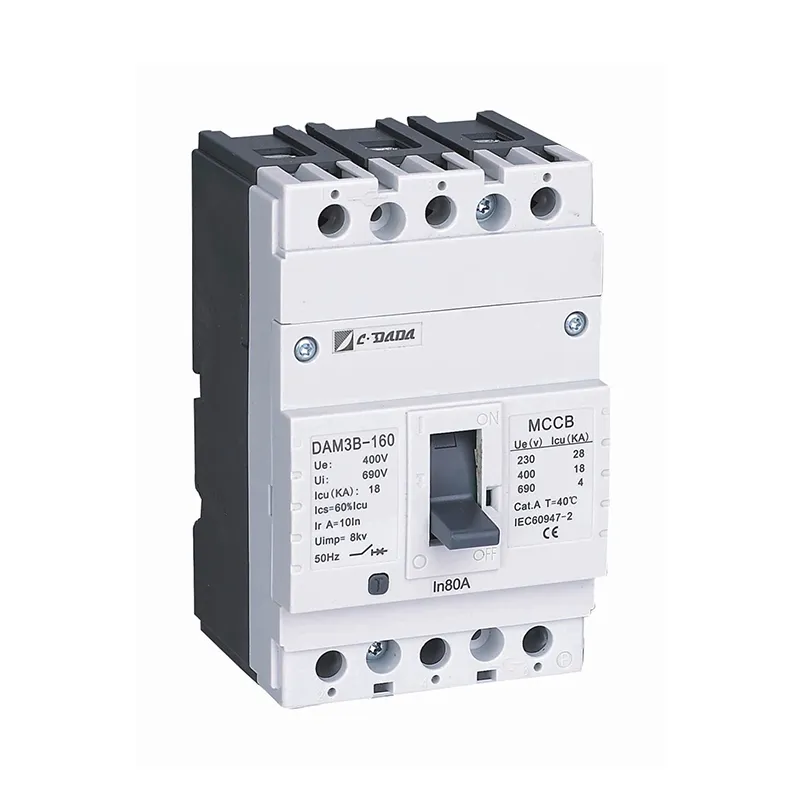

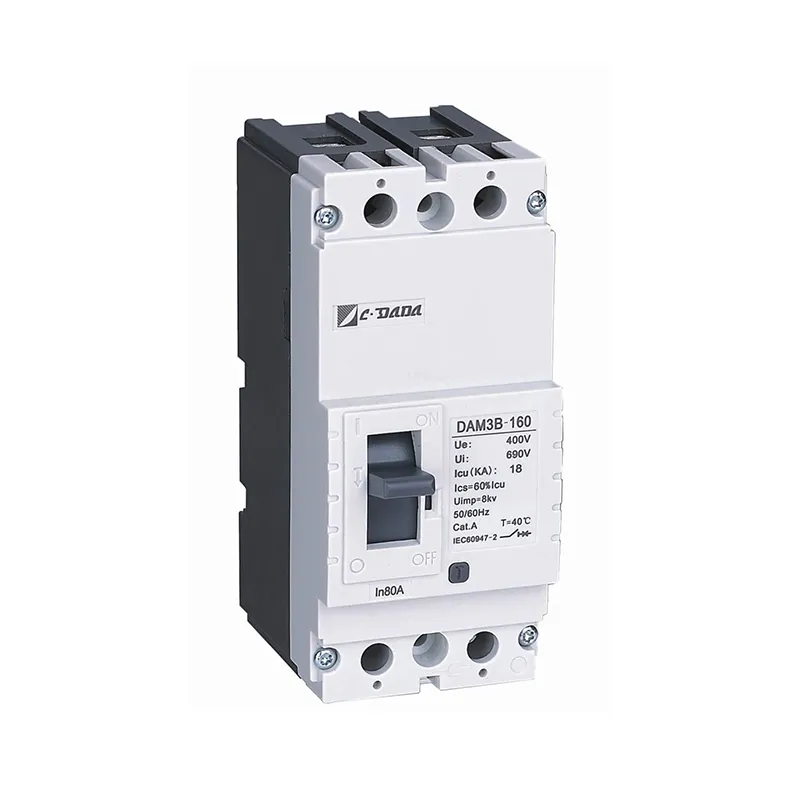

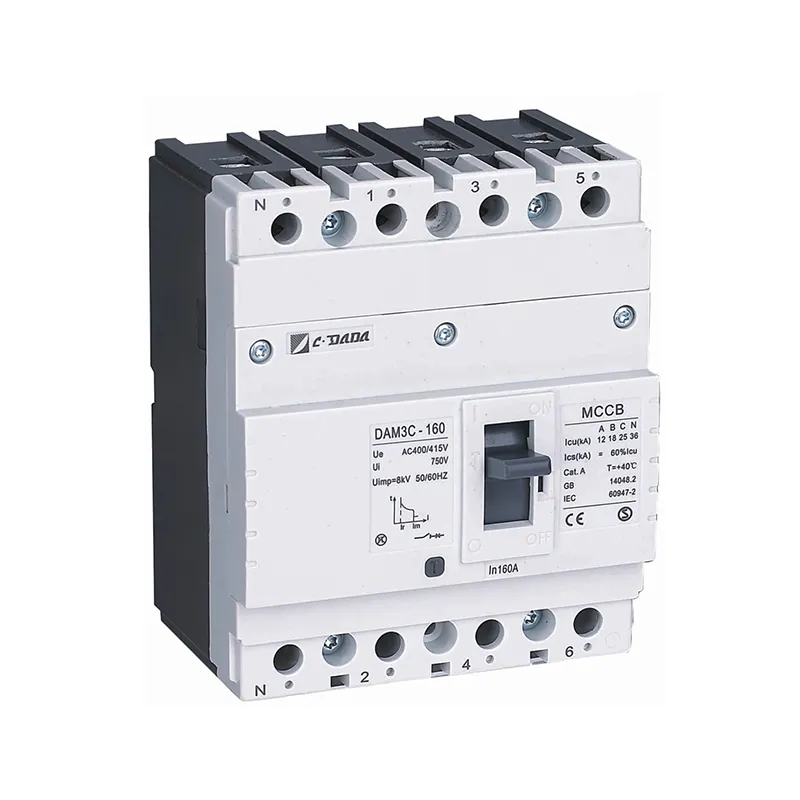

قاطع الدائرة المصبوب للسكك الحديدية DIN
Model:DAM3-160
مصدر قواطع دوائر DIN Rail Moulded Case (DAM3-160) المتقدمة من Shanghai DADA Electric، نحن موردون محترفون مع مصنعنا الخاص. يتميز MCCB بحجم صغير، يصل إلى 160 أمبير، وقدرة كسر 16 كيلو أمبير. مثبت على سكة DIN، IP30، معتمد من IEC/EN 60947-2. مثالية للوحات السكنية والتجارية. نرحب بطلبات تصنيع المعدات الأصلية والسائبة.
يمكنك زيادة المساحة إلى الحد الأقصى دون المساس بالحماية باستخدام قاطع الدائرة المقولب للسكك الحديدية CDADA DAM3-160 DIN. تم تصميم قاطع الدائرة النحيف هذا خصيصًا للوحات التوزيع الحديثة، ويتم تركيبه مباشرة على سكة DIN القياسية مقاس 35 مم، مما يتيح التكامل السلس مع الأجهزة المعيارية مثل RCDs والموصلات.
مع التيارات المقدرة من 10 أمبير إلى 160 أمبير، وقدرات كسر تصل إلى 16 كيلو أمبير، والامتثال للمعيار IEC/EN 60947-2، يوفر DAM3-160 حماية قوية من الحمل الزائد والدائرة القصيرة والجهد المنخفض - مثالي للوحات الفرعية السكنية والمباني التجارية وخزائن التحكم الصناعية الخفيفة ودوائر المحرك. عرضه البالغ 25 مم لكل عمود يجعله أنحف MCCB من فئة 160A في السوق، بينما تضمن ميزات الأمان الحاصلة على براءة اختراع الأمان اللمسي والبصري.
المواصفات الرئيسية
| نموذج: | سلسلة DAM3-160 |
| يكتب: | قاطع الدائرة المقولب المثبت على السكك الحديدية (MCCB) من DIN |
| البولنديين: | 2P / 3P / 4P |
| التصنيف الحالي (في): | 10 أمبير – 160 أمبير |
| الفولطية المقدرة (UE): | 400 فولت / 415 فولت تيار متردد، حتى 750 فولت (يعتمد على النظام) |
| قدرة الكسر (ICU): | 10 كيلو أمبير / 16 كيلو أمبير (حسب الطراز) |
| تصاعد: | سكة DIN مقاس 35 مم (آلية مشبك محمية ببراءة اختراع) |
| أبعاد: | عرض 25 مم لكل عمود - الأنحف على مستوى الصناعة في فئة 160A |
| الحياة الميكانيكية: | ما يصل إلى 10000 عملية |
| تقييمات الحماية: | المحطات: |
| IP20 | تبديل: |
| IP30 تصميم عزل مزدوج |
الشهادات: |
| IEC/EN 60947-2، بنفايات، درجة التلوث III |
|
لماذا تختار CDADA DIN Rail MCCB؟
★ بطل توفير المساحة
عند 25 مم فقط لكل عمود، يوفر قاطع الدائرة المصبوب للسكك الحديدية DAM3-160 DIN ما يصل إلى 30% من مساحة اللوحة مقارنةً بوحدات MCCB التقليدية - وهو أمر بالغ الأهمية للمرفقات المدمجة في الشقق أو خزانات الاتصالات أو المشاريع التحديثية.
★ توافق حقيقي مع السكك الحديدية DIN

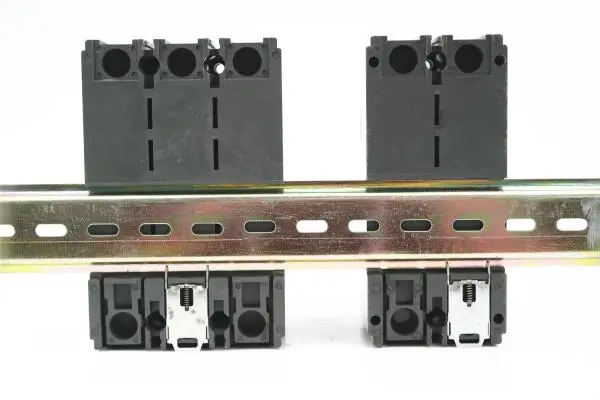

على عكس القواطع "المتوافقة مع DIN" التي تتطلب محولات، يسمح المشبك الخلفي الحاصل على براءة اختراع من CDADA بالتثبيت المباشر - بدون براغي أو أقواس.
★ تعزيز السلامة حسب التصميم
● لا توجد براغي معدنية مكشوفة في المقدمة
● مؤشر الرحلة المرئي: أسود = ألوان تشغيل/إيقاف تشغيل متعثرة وواضحة
● تظل الأجزاء الحية محمية حتى في حالة انقطاع التبديل
● يتم تثبيت الملحقات دون تعريض الموصلات
★ مرنة وجاهزة للمستقبل
● يمكن تغذية الطاقة من الخط أو جانب التحميل
● يدعم التثبيت المقلوب أو الأفقي
● الملحقات الاختيارية: رحلة التحويل، جهات الاتصال المساعدة، المقبض الدوار (لوصلة الباب)
★ الأداء العالي والتكلفة المنخفضة
يوفر قدرة كسر تبلغ 16 كيلو أمبير في حزمة خفيفة الوزن وموفرة للطاقة، مما يتفوق على العديد من القواطع الأكبر حجمًا بسعر تنافسي.
التطبيقات النموذجية
★ سكني: الدخل الرئيسي أو التوزيع الفرعي في الشقق
★ تجاري: لوحات الإضاءة والتكييف في المكاتب والفنادق والمدارس
★ الصناعة الخفيفة: لوحات التحكم في الماكينات، محطات الضخ
★ البنية التحتية: ملاجئ الاتصالات، محطات شحن المركبات الكهربائية، صناديق تجميع الطاقة الشمسية
★ مشاريع التعديل التحديثي: استبدل القواطع القديمة الضخمة دون الحاجة إلى تجديد الأسلاك
الأسئلة المتداولة
Q1: هل يمكن تركيب DAM3-160 مباشرة على سكة DIN مقاس 35 مم؟
ج1: نعم! يتميز بمشبك خلفي محمي ببراءة اختراع - ما عليك سوى تثبيته على حاجز القبعة العلوي القياسي مقاس 35 مم (IEC 60715). لا حاجة لمحول.
س2: ما هي أقصى سعة كسر متاحة؟
A2: ما يصل إلى 16 كيلو أمبير عند 400 فولت، حسب الطراز (خيارات 10 كيلو أمبير/16 كيلو أمبير).
س3: هل هي مناسبة لحماية المحرك؟
A3: نعم - بالنسبة لبدء تشغيل المحرك بشكل غير متكرر (على سبيل المثال، المضخات والمراوح)، فإنه يوفر حماية من الحمل الزائد وقصر الدائرة وفقًا لمعايير IEC.
س4: كيف أعرف إذا تعثرت؟
A4: تتحول نافذة المؤشر المرئي إلى اللون الأسود بالكامل عند التعثر. تظهر أوضاع التشغيل/الإيقاف العادية رافعات ملونة.
س 5: لماذا تختار CDADA عن غيرها من العلامات التجارية لقواطع دوائر DIN Rail Moulded Case؟
ج5: تقدم CDADA:
● أنحف قضيب MCCB بقدرة 160 أمبير على مستوى العالم (25 مم/عمود)
● تركيب DIN مباشر حقيقي (بدون إضافات)
● تصميم أمان فائق (تبديل IP30، بدون مسامير مكشوفة)
● أداء معتمد من اللجنة الكهروتقنية الدولية (IEC) مع امتثال RoHS
● أسعار مناسبة لمصنعي المعدات الأصلية ودعم فني باللغة الإنجليزية
