ما الذي يجعل MCCB مع الحماية من التسرب مهمًا لتوزيع الطاقة بشكل أكثر أمانًا؟

1. ما هو MCCB مع الحماية من التسرب؟

تم تصميم قاطع الدائرة الكهربية المقولب، والذي يطلق عليه عادةً MCCB، لحماية الدوائر الكهربائية ذات الجهد المنخفض من ظروف مثل الحمل الزائد والدائرة القصيرة. على عكس مفتاح الحماية الأساسي، يمكن اختيار MCCB عبر نطاق واسع من التصنيفات الحالية وقدرات القطع، مما يجعله مناسبًا لأنظمة التوزيع التجارية والصناعية.

انMCCB مع حماية التسربيضيف الكشف عن التيار المتبقي أو تسرب الأرض إلى وظائف الحماية التقليدية هذه. عندما يتم اكتشاف تيار تسرب غير طبيعي ويصل إلى مستوى التشغيل الذي تم تكوينه، يمكن لآلية الحماية بدء رحلة وفصل الدائرة المتضررة.

يعد هذا المزيج مفيدًا بشكل خاص عندما يريد المصممون الكهربائيون طبقات متعددة من الحماية دون إنشاء ترتيب معقد غير ضروري للوحة. تتوفر المنتجات التجارية كحلول متكاملة للتيار المتبقي من MCCB أو كحلول MCCB مدمجة مع وحدات التيار المتبقي المتوافقة. تتضمن المواصفة القياسية IEC 60947-2 متطلبات قواطع الدائرة التي تشتمل على حماية التيار المتبقي، في حين قد توفر الشركات المصنعة تكوينات ونطاقات ضبط مختلفة.

2. كيف تعمل الحماية من التسرب؟

في دائرة كهربائية سليمة، يجب أن يتوافق التيار المتدفق عبر الموصلات الخارجة بشكل مناسب مع التيار العائد عبر الدائرة. تحدث حالة التسرب عندما يأخذ جزء من التيار مسارًا غير مقصود، مثل تدهور العزل أو المعدات المتصلة أو اتصال شخص بجزء نشط.

تقوم الحماية من التسرب بمراقبة التيار المتبقي المرتبط بهذا الخلل. إذا تجاوز التيار المتبقي المقاس عتبة التشغيل التي تم تكوينها للجهاز، يرسل نظام الحماية إشارة رحلة إلى آلية MCCB.

اعتمادًا على تصميم المنتج، قد توفر الحماية من التسرب تيار تشغيل متبقي قابل للتعديل أو تأخير زمني أو وظيفة اختبار أو إشارة إنذار أو وظائف مراقبة أخرى. توضح منتجات الحماية من التسرب التجارية MCCB أن إعدادات الحساسية والتأخير يمكن أن تختلف بشكل كبير وفقًا للتطبيق المقصود.

لماذا يختلف هذا عن الحماية من التحميل الزائد؟

تستجيب الحماية من التحميل الزائد والحماية من التسرب لمشاكل مختلفة. يمكن للدائرة المحملة بشكل زائد أن تسحب تيارًا زائدًا بسبب توصيل عدد كبير جدًا من الأحمال أو لأن المعدات تعمل بما يتجاوز سعتها المقصودة. ومع ذلك، فإن خطأ التسرب يتعلق بالتيار المتسرب من مساره الموصل المقصود.

ولذلك، فإن مجرد زيادة قدرة الحماية من الحمل الزائد لا يوفر تلقائيًا حماية مناسبة من التسرب. وينبغي النظر في الوظيفتين بشكل منفصل عند تصميم نظام التوزيع الكهربائي.

3. ما هي المشاكل الكهربائية التي يمكن معالجتها؟

قد تعمل المعدات الكهربائية المستخدمة في المصانع والمباني التجارية ومشاريع البنية التحتية لفترات طويلة في ظل ظروف صعبة. يمكن أن تساهم الرطوبة والغبار وشيخوخة العزل والأضرار الميكانيكية وأخطاء التثبيت وتدهور المعدات في مسارات التيار غير الطبيعية.

يعتمد مستوى الحماية الفعلي على النظام الكهربائي الكامل وتكوين الجهاز وظروف التثبيت. لذلك يجب التعامل مع MCCB المزود بحماية من التسرب كجزء من نظام حماية مصمم بشكل صحيح بدلاً من اعتباره حلاً شاملاً لكل المخاطر الكهربائية.

4. لماذا الجمع بين MCCB والحماية من التسرب؟

بالنسبة للعديد من المشاريع الكهربائية، فإن عامل الجذب الرئيسي هو القدرة على تلبية العديد من متطلبات الحماية ضمن ترتيب منسق للأجهزة. يمكن أن يكون هذا مفيدًا عندما تكون مساحة اللوحة ووقت التثبيت وتنسيق النظام أمرًا مهمًا.

1. وظائف حماية متعددة

يمكن للجهاز الذي تم تكوينه بشكل صحيح أن يوفر الحماية من الحمل الزائد والدائرة القصيرة والتيار المتبقي ضمن نفس بنية الحماية. وهذا يسهل على المهندسين وضع استراتيجية حماية محددة لدائرة التغذية أو التوزيع.

2. تصميم لوحة أكثر كفاءة

يمكن لمكونات الحماية المتكاملة أو المتطابقة بشكل وثيق أن تقلل من الحاجة إلى أجهزة منفصلة وأسلاك وترتيبات تركيب. يسلط مصنعو MCCBs المحمية بالتيار المتبقي الضوء بشكل خاص على التثبيت المدمج ومتطلبات المكونات المنخفضة كمزايا عملية.

3. حماية قابلة للتعديل

توفر بعض المنتجات عتبات تيار متبقي قابلة للتعديل وتأخيرات زمنية. وهذا يسمح بتكييف ترتيب الحماية مع دوائر مختلفة بدلاً من الاعتماد على إعداد ثابت واحد لكل تطبيق.

4. تخطيط نظام أسهل

عند النظر في متطلبات التحميل الزائد والدائرة القصيرة والتسرب معًا، يمكن للمهندسين تقييم استراتيجية الحماية الكاملة بدلاً من اختيار المكونات الفردية بشكل مستقل.

5. أين يتم استخدام MCCB مع الحماية من التسرب؟

يعتمد التطبيق المناسب على التصميم الكهربائي والمتطلبات المحلية ومواصفات المنتج. تشمل مجالات التطبيق النموذجية ما يلي:

• لوحات توزيع المباني التجارية
• أنظمة توزيع الطاقة الصناعية
• معدات إنتاج المصنع
• مغذيات المحركات والآلات
• ورش العمل ومرافق التصنيع
• مرافق البنية التحتية والمرافق
• المعدات الكهربائية التي تتطلب مراقبة التسرب الأرضي
• أنظمة التوزيع حيث تكون مساحة اللوحة محدودة
• المشاريع التي تتطلب حماية منسقة للحمل الزائد وقصر الدائرة والتيار المتبقي

تُستخدم MCCBs على نطاق واسع في التوزيع الصناعي والتجاري لأن تصنيفاتها الحالية وقدراتها على المقاطعة يمكن أن تغطي التطبيقات التي تتجاوز النطاق النموذجي لقواطع الدائرة الفرعية الصغيرة.

6. ما الذي يجب على المشترين التحقق منه قبل الاختيار؟

يمكن أن يؤدي اختيار MCCB مع الحماية من التسرب استنادًا إلى التيار المقدر فقط إلى حدوث مشكلات أثناء التثبيت. يجب على المشترين تزويد الشركة المصنعة أو المهندس الكهربائي بمعلومات كافية عن النظام قبل تأكيد الطراز.

1. التصنيف الحالي:حدد الحمل المستمر المتوقع وحدد تصنيف التيار المناسب بناءً على تصميم الدائرة الكاملة.
2. جهد التشغيل:تأكد من جهد النظام وما إذا كان المنتج مناسبًا لتطبيق التيار المتردد المقصود.
3. عدد الأعمدة:تحقق مما إذا كان النظام يتطلب 3P أو 4P أو تكوينًا آخر.
4. قدرة ماس كهربائى:تحقق من تيار العطل المحتمل المتاح وتأكد من أن القاطع لديه تصنيف مقاطعة مناسب.
5. حساسية التسرب:تحديد تيار التشغيل المتبقي المطلوب لاستراتيجية الحماية المقصودة.
6. تأخير الوقت:ضع في اعتبارك ما إذا كان التشغيل الفوري أو الاستجابة المتأخرة زمنيًا مطلوبة للتنسيق مع الأجهزة الأولية أو النهائية.
7. شروط التثبيت:مراجعة درجة الحرارة المحيطة والعلبة والرطوبة والارتفاع والعوامل البيئية الأخرى ذات الصلة.
8. المعايير والشهادات:التأكد من المعايير والموافقات المطلوبة في السوق المستهدف.

7. شرح المعلمات الرئيسية

تعتبر المعلمات التالية ذات أهمية خاصة عند مقارنة منتجات الحماية من التسرب المختلفة لـ MCCB.

على سبيل المثال، قد توفر المنتجات التجارية الحالية ذات الحماية من التيار المتبقي مجموعات مختلفة من التيار المقنن وتكوين القطب وجهد التشغيل وقدرة القطع. يجب دائمًا التحقق من هذه المواصفات مقابل ورقة بيانات المنتج الفعلية بدلاً من افتراضها من فئة المنتج وحدها.

8. MCCB مع الحماية من التسرب مقابل أجهزة الحماية المنفصلة

يمكن أن تكون ترتيبات الحماية المتكاملة والمنفصلة مناسبة من الناحية الفنية. ويعتمد التكوين الأفضل على البنية الكهربائية للمشروع ومتطلبات المساحة واستراتيجية التنسيق وتفضيلات الشراء.

النقطة المهمة هي أن التكامل لا يعني تلقائيًا الملاءمة. يجب أن تفي المجموعة المحددة بالمتطلبات الكهربائية للتركيب.

9. اعتبارات التثبيت والصيانة

التثبيت الصحيح لا يقل أهمية عن اختيار الكسارة الصحيحة. حتى MCCB المصمم جيدًا والمزود بحماية من التسرب قد لا يوفر الأداء المقصود إذا كانت الأسلاك أو ترتيب التأريض أو الإعدادات أو بيئة التثبيت غير صحيحة.

تحقق من الأسلاك بعناية

اتبع مخطط الأسلاك الخاص بالشركة المصنعة وتعليمات التثبيت. يجب ترتيب الطور والموصلات المحايدة، عند الاقتضاء، بشكل صحيح حتى يعمل نظام الكشف عن التيار المتبقي على النحو المنشود.

التحقق من إعداد التسرب

لا تفترض أن أقل إعداد متاح لتيار التسرب مناسب تلقائيًا. يجب أن يتوافق الإعداد مع وظيفة الحماية المقصودة والخصائص الكهربائية للدائرة.

النظر في الانتقائية

قد تحتوي أنظمة التوزيع الكبيرة على أجهزة حماية متعددة. يجب مراجعة خصائص التشغيل الخاصة بها معًا حتى لا يؤدي الخطأ المناسب إلى فصل جزء أكبر بكثير من التثبيت دون داع.

إجراء الاختبار الوظيفي

عندما يوفر المنتج وظيفة اختبار، يجب أن يتبع الاختبار الإجراء الموصى به من قبل الشركة المصنعة والمتطلبات المطبقة على التثبيت. توفر بعض أجهزة التيار المتبقي وظائف اختبار وميزات مراقبة إضافية.

10. شركة Shanghai DaDa Electric Co., Ltd. وحلول الحماية من التسرب

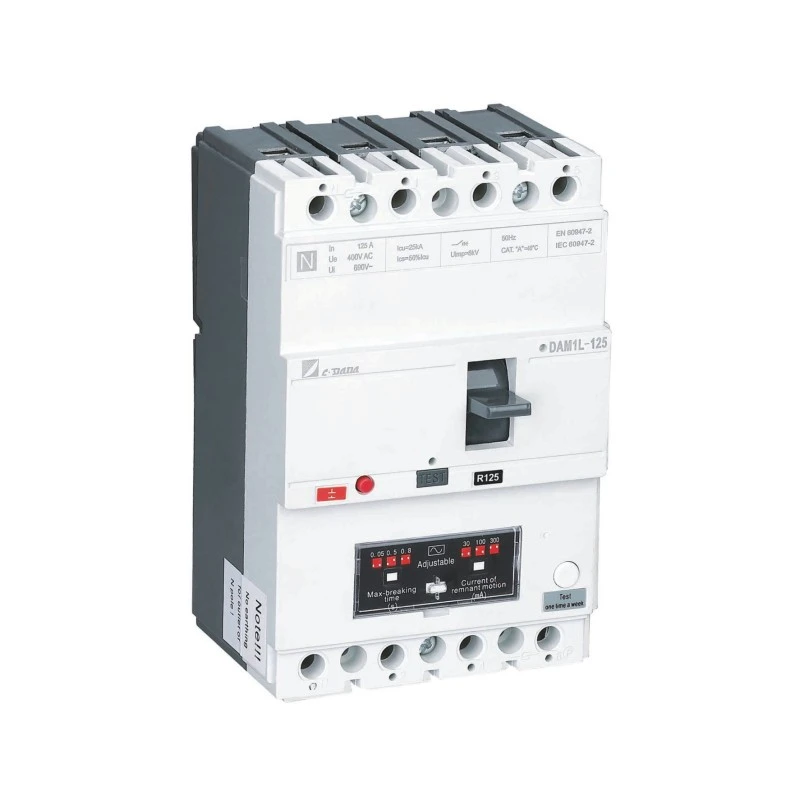

توفر شركة Shanghai DaDa Electric Co., Ltd. حلول MCCB المصممة للتطبيقات التي تحتاج فيها حماية الدوائر التقليدية وحماية التسرب إلى العمل معًا. تعد سلسلة DAM1L الخاصة بها مثالاً على MCCB مع حماية التيار المتبقي المتكاملة، والمصممة للتطبيقات بما في ذلك بناء الأنظمة الكهربائية والمواقع الصناعية وبيئات التوزيع ذات الجهد المنخفض الأخرى.

تشير معلومات المنتج إلى تكوينات مثل البناء رباعي الأقطاب، ونطاق واسع من التيار المقنن، وحماية قابلة للتعديل ضد التسرب الأرضي. اعتمادًا على الطراز، يمكن تكوين تيار تشغيل التسرب عبر نطاق محدد، مما يسمح بتكييف استراتيجية الحماية مع التطبيقات المختلفة.

بالنسبة للمشترين والموزعين وبناة اللوحات ومقاولي الكهرباء في الخارج، فإن النهج الأكثر فائدة هو تزويد المورد بمتطلبات المشروع قبل طلب عرض الأسعار. يساعد هذا في تحديد ما إذا كان التصنيف الحالي المطلوب وترتيب القطب وإعدادات التسرب وقدرة القطع والشهادة متوفرة في التكوين المقصود.

المعلومات التي يجب تضمينها في الاستفسار

• التصنيف الحالي المطلوب
• جهد النظام والتردد
• عدد الأعمدة
• حساسية التسرب الحالية المطلوبة
• وظيفة تأخير الوقت المطلوبة
• تيار الدائرة القصيرة المتوقع أو قدرة الكسر المطلوبة
• بيئة التثبيت
• متطلبات السوق وإصدار الشهادات المستهدفة
• الكمية المطلوبة
• OEM أو متطلبات مخصصة، إن وجدت

إن توفير هذه التفاصيل في البداية يمكن أن يجعل الاتصال الفني أكثر كفاءة ويقلل من مخاطر اختيار قاطع لا يتطابق مع التثبيت النهائي.

11. الأسئلة المتداولة

12. الاستنتاج

يعالج MCCB المزود بحماية من التسرب مجالين مهمين من الحماية الكهربائية: الحماية التقليدية من التيار الزائد واكتشاف التيار المتبقي. ومن خلال جلب هذه الوظائف إلى حل منسق، يمكن أن يساعد في تبسيط تصميمات توزيع الطاقة حيث تكون السلامة الكهربائية ومساحة اللوحة وتنسيق النظام أمرًا مهمًا.

الخطوة الأكثر أهمية هي النظر إلى ما هو أبعد من اسم المنتج. التيار المقنن، جهد التشغيل، قدرة الكسر، تكوين القطب، حساسية التسرب، التأخير الزمني، ظروف التثبيت والمعايير المطبقة كلها تؤثر على ما إذا كان MCCB معين مناسبًا للمشروع.

بالنسبة للمشترين الذين يقومون بتقييم MCCBs المحمية من التسرب للمباني التجارية أو المنشآت الصناعية أو لوحات التوزيع أو تطبيقات OEM، فإن العمل مباشرة من المتطلبات الكهربائية الفعلية هو الطريقة الأكثر موثوقية لتحديد التكوين المناسب.
