كيف يعمل قاطع الدائرة المصغر بقدرة 6 كيلو أمبير على تحسين حماية الدائرة؟

جدول المحتويات

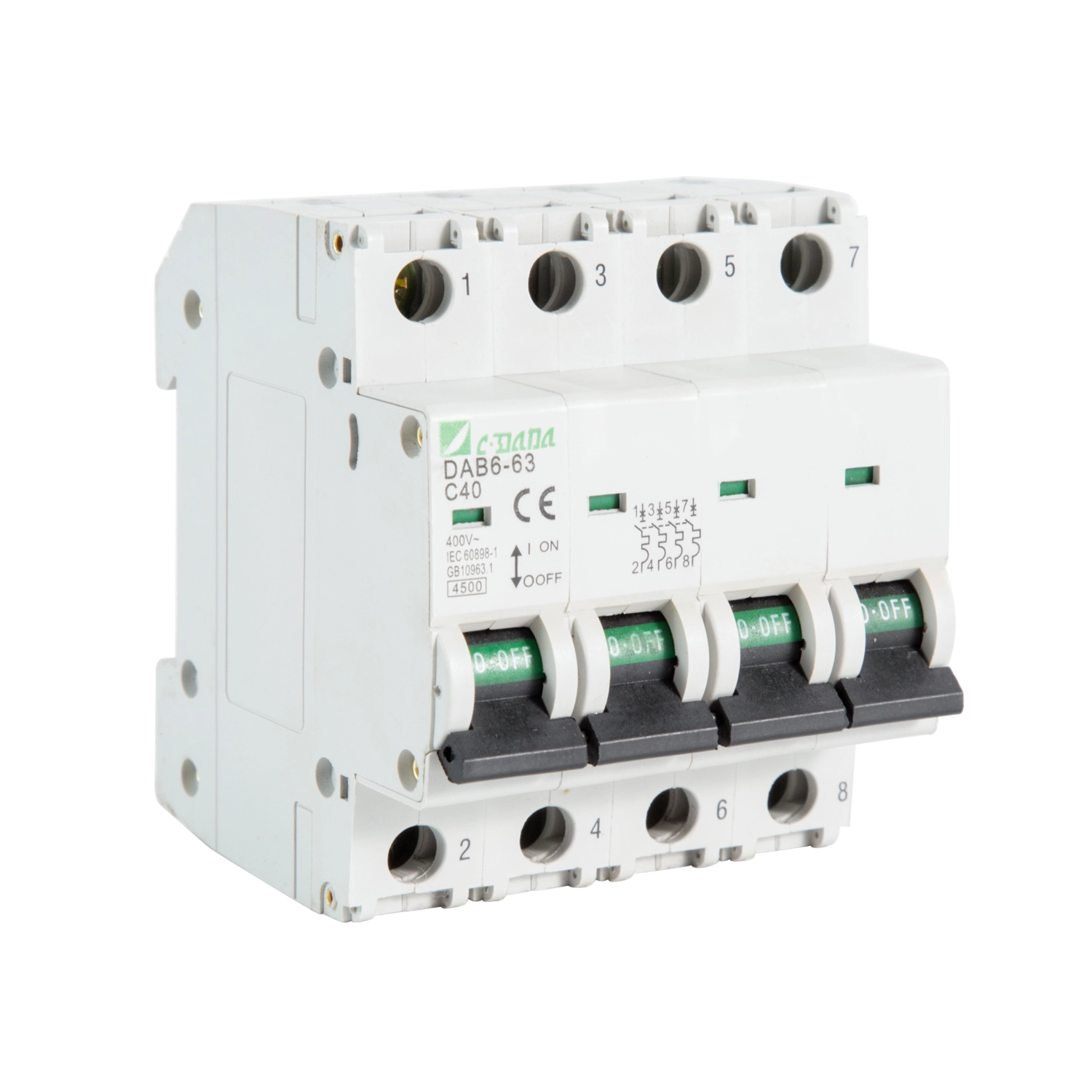

ما هو قاطع الدائرة المصغرة 6kA AC؟

قاطع الدائرة المصغرة، الذي يُطلق عليه عادة MCB، هو جهاز تحويل وقائي مصمم لفصل الدائرة الكهربائية تلقائيًا عند حدوث ظروف تيار غير طبيعية. على عكس المنصهر التقليدي، يمكن عادةً إعادة ضبط MCB بعد إزالة العطل، مما يجعله مناسبًا للتشغيل والصيانة المتكررة.

على المدى6 كيلو أيشير إلى قدرة كسر الدائرة القصيرة المقدرة للقاطع في ظل ظروف الاختبار المعمول بها. بعبارات بسيطة، تم تصميم 6kA MCB لمقاطعة تيار دائرة قصر محتمل يصل إلى 6000 أمبير بأمان عند استيفاء المتطلبات المحددة.

عادةً ما تحدد المنتجات المتوافقة مع IEC/EN 60898-1 معلمات مثل التيار المقنن، والجهد المقنن، والتردد، وقدرة القطع، وخصائص التعثر اللحظية. قد تقدم نطاقات MCB التجارية تصنيفات 6 كيلو أمبير عبر التصنيفات الحالية المختلفة وتكوينات القطب.

لماذا تعتبر قدرة الكسر 6 كيلو أمبير مهمة؟

يمكن للدوائر القصيرة أن تنتج تيارات عالية للغاية خلال فترة قصيرة جدًا. إذا لم يتمكن جهاز الحماية من مقاطعة تيار الخلل المتوفر عند نقطة التثبيت بشكل آمن، فقد تشمل العواقب تلفًا شديدًا عند التلامس، أو حرارة مفرطة، أو تعطل المعدات، أو حدوث ماس كهربائي خطير.

ولذلك، لا ينبغي اختيار سعة القطع لمجرد أن 6 كيلو أمبير هي إحدى المواصفات المتوفرة بشكل عام. يجب تقييم تيار الدائرة القصيرة المحتمل عند نقطة التثبيت، ويجب أن يتمتع القاطع المحدد بقدرة انقطاع كافية لهذا النظام.

توضح مواصفات الشركة المصنعة أن 6kA MCBs متاحة لمجموعة من التصنيفات الحالية وتكوينات الجهد، بما في ذلك أنظمة التوزيع الشائعة بجهد 230 فولت و400 فولت تيار متردد.

كيف يمكن لقواطع التيار المتردد المصغرة حماية الدائرة؟

يجمع MCB النموذجي بين آليات الحماية الحرارية والمغناطيسية. تعالج هاتان الوظيفتان مشاكل كهربائية مختلفة.

1. الحماية الحرارية:يؤدي الحمل الزائد المستمر إلى تسخين عنصر ثنائي المعدن. عندما تصل درجة الحرارة إلى عتبة التشغيل، تطلق الآلية وتفتح الدائرة.
2. الحماية المغناطيسية:يخلق تيار الدائرة القصيرة العالي تأثيرًا مغناطيسيًا قويًا ينشط آلية الرحلة اللحظية، مما يؤدي إلى فصل الدائرة بسرعة.
3. التبديل اليدوي:يمكن عادةً تبديل MCB يدويًا لعزل الدائرة أثناء أعمال الصيانة أو التثبيت.

هذا المزيج يجعل MCB مناسبًا للدوائر التي تحتاج إلى معالجة كل من الأحمال الزائدة طويلة الأمد وأعطال الدائرة القصيرة المفاجئة. تجمع نطاقات منتجات MCB الحديثة عادةً بين الإطلاقات الحرارية والمغناطيسية وقد توفر خصائص B أو C أو D اعتمادًا على الحمل المقصود.

ما هي المعايير الفنية التي يجب على المشترين التحقق منها؟

غالبًا ما يركز المشترون على التصنيف الحالي والسعر بينما يتجاهلون المعايير الأخرى. للحصول على مواصفات مشروع موثوقة، يجب التحقق من الخصائص التالية معًا.

عادةً ما توفر وثائق المنتج من الشركات المصنعة القائمة هذه المعلمات معًا بدلاً من التعامل مع قدرة القطع كمواصفات معزولة.

كيف تؤثر منحنيات الرحلة B وC وD على الاختيار؟

يعد منحنى الرحلة أحد أهم القرارات عند تحديد MCB. تصف الرسالة النطاق التقريبي الذي يعمل فيه الإصدار الفوري المغناطيسي بالنسبة إلى التيار المقنن للقاطع.

وترتبط هذه النطاقات عادةً بخصائص المواصفة IEC 60898-1 MCB.

على سبيل المثال، إذا كان المحرك ينتج تيار تشغيل مؤقت أعلى عدة مرات من تيار التشغيل العادي، فقد يتعثر منحنى شديد الحساسية دون داع أثناء بدء التشغيل. قد يكون جهاز المنحنى C أو D أكثر ملاءمة، اعتمادًا على المعدات وتصميم الدائرة الكاملة.

أين يتم استخدام قواطع الدائرة المصغرة 6kA AC بشكل شائع؟

يمكن أن يكون قاطع الدائرة المصغر بقدرة 6 كيلو أمبير مناسبًا للعديد من التطبيقات ذات الجهد المنخفض عندما يقع مستوى الخطأ الفعلي والجهد والتيار ومتطلبات التثبيت ضمن مواصفات الجهاز.

• التوزيع السكني:دوائر الإضاءة، ودوائر المقابس، والأجهزة المنزلية، والدوائر الفرعية.
• المباني التجارية:لوحات توزيع المكاتب، وأنظمة الإضاءة، ومرافق البيع بالتجزئة، ودوائر المعدات الصغيرة.
• لوحات التحكم الصناعية:الدوائر المساعدة، ومعدات التحكم، والمحركات الصغيرة، وغيرها من الأحمال ذات الجهد المنخفض المناسبة.
• خدمات البناء:الدوائر المساعدة والمضخات والإضاءة والتوزيع العام للطاقة ذات الصلة بالتدفئة والتهوية وتكييف الهواء حيثما تكون المواصفات مناسبة.
• خزائن توزيع الكهرباء:حماية الدوائر الفرعية وأنظمة التوزيع المعيارية.

يجب دائمًا التحقق من التطبيق الفعلي وفقًا لوثائق المنتج الخاصة بالشركة المصنعة ومتطلبات التثبيت. لا ينبغي أبدًا افتراض أن تصنيف 6 كيلو أمبير مناسب لكل بيئة كهربائية.

ما هي المشاكل التي يمكن أن يساعد MCB المناسب في منعها؟

واحدة من أكبر المخاوف المتعلقة بالشراء ليست مجرد ما إذا كان القاطع يعمل أم لا، ولكن ما إذا كان يعمل باستمرار في ظل الظروف التي تم اختياره من أجلها.

1. الحمل الزائد المستمر

يمكن أن تؤدي الدائرة التي تحمل تيارًا زائدًا لفترة طويلة جدًا إلى تسخين الموصل وتدهور المعدات مبكرًا. تم تصميم الإصدار الحراري للاستجابة لظروف الحمل الزائد المستمر.

2. تلف الدائرة القصيرة

تسمح سعة القطع المناسبة لـ MCB بمقاطعة تيار الخلل الزائد دون تجاوز قدرة الانقطاع المحددة للجهاز.

3. التعثر المزعج

يمكن أن يتسبب منحنى الرحلة غير المناسب في حدوث انقطاعات غير ضرورية عند بدء تشغيل المعدات. تساعد مطابقة خصائص B أو C أو D مع الحمل على معالجة هذه المشكلة.

4. الصيانة الصعبة

يمكن أن يوفر MCB المعياري عزلًا يدويًا مناسبًا، مما يساعد الكهربائيين على تحديد الدوائر الفردية والعمل عليها دون الحاجة إلى إغلاق نظام التوزيع بأكمله.

5. عدم اليقين في المشتريات

في مشاريع B2B، يمكن أن تؤدي المواصفات الفنية غير المكتملة إلى منتجات خاطئة أو تأخير الموافقات أو تكاليف الاستبدال. إن ورقة بيانات المنتج الواضحة والمعايير الفنية المحددة تقلل من هذه المخاطر.

كيف يمكن للمشترين اختيار 6kA MCB المناسب؟

يمكن تقسيم عملية الاختيار العملية إلى عدة خطوات. يساعد هذا المهندسين وفرق الشراء على تجنب اختيار المنتج فقط من عنوان الكتالوج.

1. تحديد جهد النظام.
   تأكد من جهد التيار المتردد الاسمي وما إذا كان التطبيق أحادي الطور أو ثلاثي الطور.
2. حساب أو تأكيد التصميم الحالي.
   يجب تنسيق التيار المقدر لـ MCB مع حمل الدائرة المتوقع والتيار المسموح به للموصل.
3. تحديد تيار الدائرة القصيرة المحتمل.
   تحقق من تيار العطل المتوفر عند نقطة التثبيت وتأكد من أن سعة القطع المحددة 6 كيلو أمبير كافية.
4. تقييم تدفق التحميل.
   حدد ما إذا كانت الدائرة تحتوي على محركات أو محولات أو معدات سعوية أو تبديل مصادر الطاقة أو أحمال أخرى تنتج تيارًا كبيرًا عند بدء التشغيل.
5. حدد منحنى الرحلة المناسب.
   اختر B أو C أو D بناءً على متطلبات الحمل والحماية الفعلية بدلاً من مجرد تحديد الخيار الأكثر شيوعًا.
6. اختر تكوين القطب.
   تأكد ما إذا كان المشروع يتطلب 1P، أو 1P+N، أو 2P، أو 3P، أو 3P+N، أو أي تكوين آخر تدعمه سلسلة المنتجات.
7. التحقق من المعايير والوثائق.
   اطلب ورقة البيانات المعمول بها ومعلومات الاختبار والشهادات ورسومات الأبعاد وتعليمات التثبيت.
8. تحقق من توافق اللوحة.
   تحقق من أبعاد السكك الحديدية DIN، وترتيب الأطراف، ومجموعة الموصلات، والملحقات، ومساحة التثبيت المتاحة.

أخطاء الاختيار الشائعة التي يجب تجنبها

حتى عندما تظهر المواصفات الأساسية صحيحة، فإن العديد من الأخطاء يمكن أن تؤدي إلى حدوث مشكلات بعد التثبيت.

يعد التنسيق الصحيح بين التيار المقنن وقدرة الموصل وخصائص الرحلة ومستوى الخطأ أمرًا أساسيًا لاختيار MCB الموثوق به.

لماذا العمل مع شركة تصنيع MCB ذات خبرة؟

بالنسبة للمشتريات كبيرة الحجم، ومشاريع تصنيع المعدات الأصلية، وشراكات التوزيع، وتصنيع اللوحات الكهربائية، فإن جودة المنتج هي أحد الاعتبارات فقط. يحتاج المشترون أيضًا إلى مواصفات متسقة وإنتاج مستقر واتصالات فنية سريعة الاستجابة ووثائق تدعم الموافقة على المشروع.

شركة شنغهاي دادا الكهربائية المحدودةيمكن اعتبارها شريكًا تصنيعيًا للعملاء الذين يبحثون عن حلول قواطع دوائر مصغرة ومنتجات الحماية الكهربائية ذات الجهد المنخفض ذات الصلة. بالنسبة للمشترين من الشركات، يجب أن يركز تقييم الموردين الأكثر فائدة على المعلومات الفنية القابلة للقياس بدلاً من المطالبات التسويقية وحدها.

• مواصفات المنتج الواضحة والمعايير الفنية
• نطاقات التيار والجهد المحددة
• خيارات قدرة الكسر المتاحة
• معلومات منحنى الرحلة لظروف التحميل المختلفة
• رسومات المنتج ومعلومات التثبيت
• الشهادات المطبقة ووثائق الامتثال
• إجراءات التصنيع ومراقبة الجودة مستقرة
• الاتصالات الفنية للمتطلبات الخاصة بالمشروع
• دعم OEM/ODM حيثما ينطبق ذلك

بالنسبة للمستوردين وموزعي الأجهزة الكهربائية، يمكن أن تكون هذه العوامل ذات أهمية خاصة عندما يلزم دمج المنتجات في أنظمة توزيع مختلفة أو بيعها عبر أسواق متعددة.
