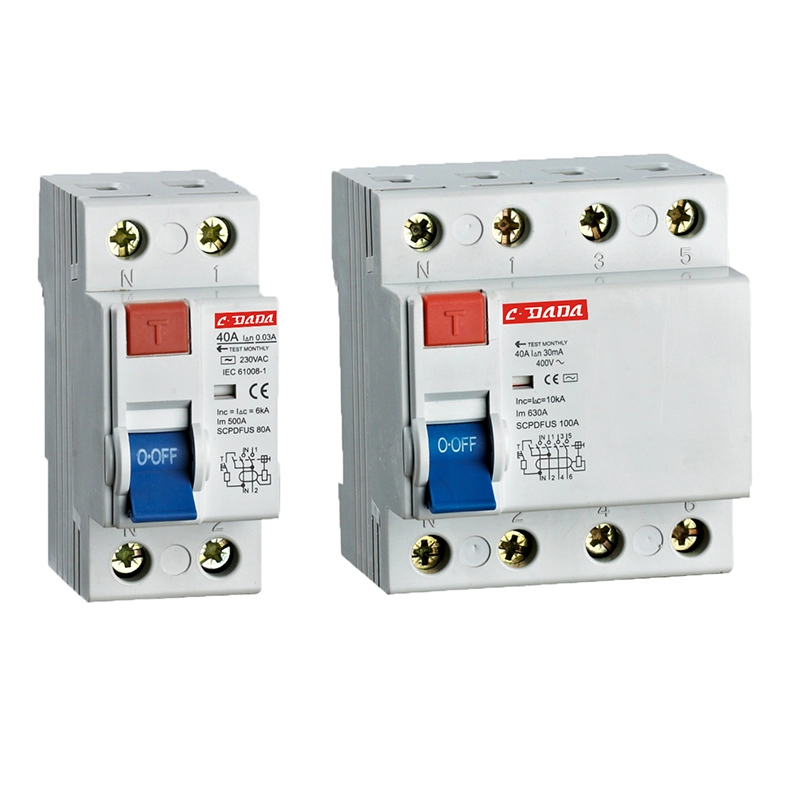

ما هو قواطع الدائرة الحالية المتبقية؟

A المتبقية قواطع الدائرة الحالية(RCCB) هو جهاز أمان كهربائي بالغ الأهمية مصمم لحماية الأشخاص والممتلكات من الصدمات الكهربائية ومخاطر الحرائق وتيارات التسرب. في الأنظمة الكهربائية الحديثة، حيث الأحمال السكنية والتجارية والصناعية معقدة بشكل متزايد، تلعب RCCBs دورًا أساسيًا في ضمان التوزيع الآمن للطاقة. توفر هذه المقالة دليلاً شاملاً لفهم كيفية عمل RCCBs، وسبب أهميتها، وكيفية اختيار النموذج الصحيح، وممارسات التثبيت الشائعة، ونصائح الصيانة، والتطبيقات الواقعية. كما أنه يساعد القراء على حل نقاط الألم العملية مثل التعثر المزعج، والتحجيم غير المناسب، ومشكلات توافق النظام.

جدول المحتويات

• 1. مقدمة لقواطع الدائرة الحالية المتبقية
• 2. كيف يعمل قاطع الدائرة الكهربائية المتبقية
• 3. أنواع RCCBs واختلافاتها
• 4. الفوائد الرئيسية وآليات الحماية
• 5. RCCB مقابل MCB مقابل RCBO
• 6. كيفية اختيار RCCB المناسب
• 7. إرشادات التثبيت وأفضل الممارسات
• 8. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها
• 9. الصيانة والاختبار
• 10. تطبيقات في الصناعات المختلفة
• 11. معايير السلامة والامتثال
• 12. الأسئلة المتداولة
• 13. الاستنتاج

1. مقدمة لقواطع الدائرة الحالية المتبقية

قاطع دائرة التيار المتبقي (RCCB) هو جهاز حماية كهربائي يقوم بفصل الدائرة عندما يكتشف عدم التوازن بين التيارات الحية والمحايدة. يشير هذا الخلل عادةً إلى تسرب التيار المتدفق إلى الأرض، مما قد يشكل خطراً على الإنسان أو قد يؤدي إلى حرائق كهربائية.

على عكس أجهزة الحماية القياسية، فإن RCCBs لا تحمي من التحميل الزائد أو ظروف الدائرة القصيرة. وبدلاً من ذلك، يتمثل دورها الأساسي في ضمان السلامة الشخصية من خلال الكشف حتى عن تيارات التسرب الصغيرة - والتي غالبًا ما تصل إلى 30 مللي أمبير.

2. كيف يعمل قاطع الدائرة الكهربائية المتبقية

يعتمد مبدأ عمل قاطع دائرة التيار المتبقي على قانون كيرشوف للتيار، والذي ينص على أن التيار الداخل إلى الدائرة يجب أن يساوي التيار الخارج منها. إذا كان هناك أي اختلاف، فإنه يشير إلى التسرب.

داخل RCCB، يقوم محول تيار بمراقبة الموصلات الحية والمحايدة بشكل مستمر. في الظروف العادية، تلغي المجالات المغناطيسية بعضها البعض. ومع ذلك، عند حدوث تسرب، يؤدي عدم التوازن إلى تشغيل آلية التعثر.

• الحالة الطبيعية: تيار مباشر = تيار محايد
• حالة العطل: تيار مباشر ≠ تيار محايد
• إجراء الرحلة: يتم قطع اتصال الدائرة على الفور (بالميلي ثانية)

هذه الاستجابة السريعة هي ما يجعل RCCBs فعالة للغاية في منع الصدمات الكهربائية.

3. أنواع RCCBs واختلافاتها

تتطلب التطبيقات المختلفة أنواعًا مختلفة من RCCBs. وفيما يلي تفصيل للأنواع الأكثر شيوعا:

4. الفوائد الرئيسية وآليات الحماية

توفر RCCBs طبقات متعددة من الحماية التي تجعلها لا غنى عنها في الأنظمة الكهربائية الحديثة:

• الحماية من الصدمات الكهربائية:يمنع الحوادث المميتة عن طريق فصل الدوائر المعيبة على الفور.
• الوقاية من الحرائق:يوقف تيارات التسرب التي قد تؤدي إلى ارتفاع درجة حرارة الأسلاك.
• حماية المعدات:يقلل من الأضرار الناجمة عن أخطاء الأرض.
• حساسية عالية:يكتشف تسربًا منخفضًا يصل إلى 10-30 مللي أمبير.
• وقت الاستجابة السريع:الرحلات خلال ميلي ثانية.

هذه المزايا تجعل RCCBs ضرورية في كل من البنى التحتية الكهربائية السكنية والصناعية.

5. RCCB مقابل MCB مقابل RCBO

يخلط العديد من المستخدمين بين RCCBs و MCBs و RCBOs. ويوضح الجدول أدناه الاختلافات:

في العديد من التركيبات، يتم استخدام RCCBs جنبًا إلى جنب مع MCBs لتحقيق الحماية الكاملة.

6. كيفية اختيار RCCB المناسب

يعد اختيار RCCB المناسب أمرًا بالغ الأهمية لضمان السلامة وكفاءة النظام. خذ بعين الاعتبار العوامل التالية:

• التصنيف الحالي:تطابق مع حمل النظام (على سبيل المثال، 25A، 40A، 63A).
• مستوى الحساسية:30 مللي أمبير للحماية الشخصية، 100 مللي أمبير – 300 مللي أمبير للحماية من الحرائق.
• عدد الأعمدة:2 قطب للأنظمة أحادية الطور، 4 أقطاب للأنظمة ثلاثية الطور.
• اختيار النوع:AC أو A أو B حسب خصائص الحمل.
• موثوقية العلامة التجارية:اختر الشركات المصنعة المعتمدة التي تتمتع بسجلات سلامة مثبتة.

7. إرشادات التثبيت وأفضل الممارسات

التثبيت الصحيح ضروري لأداء RCCB. يمكن أن تؤدي الأسلاك غير الصحيحة إلى التعثر المزعج أو الفشل في الرحلة.

• تأكد من المرحلة الصحيحة والاتصال المحايد.
• تثبيت RCCB المنبع من الدوائر النهائية.
• تجنب خلط الأسلاك المحايدة بين الدوائر.
• اختبار الجهاز بعد التثبيت باستخدام زر الاختبار.
• اتبع القوانين والمعايير الكهربائية المحلية.

8. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها

حتى RCCBs عالية الجودة قد تواجه مشكلات. فيما يلي المشاكل والحلول الشائعة:

• تعثر مزعج:غالبًا ما يحدث ذلك بسبب التسرب من أجهزة متعددة أو سوء العزل.
• فشل في إعادة التعيين:يمكن أن يشير إلى خطأ الأرض المستمر.
• لا توجد رحلة أثناء الاختبار:قد يكون الجهاز معيبًا ويتطلب الاستبدال.
• ارتفاع درجة الحرارة:ناجمة عن اتصالات فضفاضة أو ظروف التحميل الزائد.

9. الصيانة والاختبار

تضمن الصيانة الدورية موثوقية RCCBs على المدى الطويل:

• اضغط على زر الاختبار شهريًا للتحقق من التشغيل.
• فحص توصيلات الأسلاك سنويا.
• استبدل الأجهزة القديمة كل 8-10 سنوات.
• مراقبة علامات تغير اللون أو الحرق.

10. تطبيقات في الصناعات المختلفة

تُستخدم قواطع دوائر التيار المتبقي على نطاق واسع في مختلف القطاعات:

• المباني السكنية:المطابخ والحمامات والدوائر الخارجية.
• المرافق التجارية:المكاتب والمولات والفنادق.
• المنشآت الصناعية:حماية الآلات ولوحات التحكم.
• الرعاية الصحية:أنظمة ومختبرات دعم الحياة الحرجة.
• محطات شحن السيارات الكهربائية:كشف التسرب عالي الحساسية.

11. معايير السلامة والامتثال

يجب أن تمتثل RCCBs لمعايير السلامة الدولية لضمان الموثوقية والأداء. تحدد هذه المعايير معلمات مثل وقت الرحلة وحساسية التسرب واختبار التحمل.

يضمن الامتثال أن الجهاز يعمل بشكل متسق في ظل ظروف الخطأ ويلبي توقعات السلامة العالمية.

12. الأسئلة المتداولة

س1: هل يحمي RCCB من الدوائر القصيرة؟
لا، فهو يحمي فقط من التسرب الأرضي. MCBs مطلوبة لحماية ماس كهربائى.

س2: لماذا تقوم رحلة RCCB الخاصة بي بشكل متكرر؟
قد يكون هذا بسبب الأجهزة المعيبة أو مشاكل العزل أو التسرب التراكمي.

Q3: هل يمكن أن يعمل RCCB بدون التأريض؟
لا ينصح به. التأريض الصحيح يضمن التشغيل الفعال.

س 4: كم مرة يجب اختبار RCCBs؟
مرة واحدة على الأقل شهريًا باستخدام زر الاختبار المدمج.

س5: ما هو عمر RCCB؟
عادة 8-10 سنوات حسب ظروف الاستخدام.

13. الاستنتاج

يعد قاطع دائرة التيار المتبقي أحد أهم أجهزة السلامة في أي نظام كهربائي. يوفر حماية منقذة للحياة من خلال الكشف عن تيارات التسرب وفصل الدوائر خلال أجزاء من الثانية. سواء تم استخدامها في المنازل أو المصانع أو المباني التجارية، فإن RCCBs تقلل بشكل كبير من مخاطر الصدمات الكهربائية ومخاطر الحرائق.

إن اختيار النوع المناسب وتثبيته بشكل صحيح وصيانته بانتظام يضمن السلامة واستقرار النظام على المدى الطويل. مع استمرار نمو الطلب على الكهرباء، تظل RCCBs مكونًا أساسيًا في أنظمة توزيع الطاقة الحديثة.
