ما الذي يجعل قاطع الدائرة المصغرة 125 15KA مناسبًا للحماية من التيار العالي؟

A 125 15KA قاطع الدائرة المصغرةتم تصميمه للأنظمة الكهربائية التي تتطلب سعة تيار عالية وحماية موثوقة من الدائرة القصيرة. على عكس MCBs التقليدية ذات التصنيف المنخفض، يمكن لجهاز 125A عالي السعة أن يعالج تطبيقات التوزيع الصعبة حيث قد تكون تيارات الأعطال أعلى بكثير. تشرح هذه المقالة كيفية عمل 125 15KA MCB، وما تعنيه مواصفاته الرئيسية، وأين يمكن استخدامه، وكيفية اختياره وتثبيته بشكل صحيح، وما الذي يجب على فرق الشراء فحصه قبل تقديم الطلب. ويستكشف أيضًا ميزات التصميم العملي لسلسلة DAB7-125 من شركة Shanghai DaDa Electric Co., Ltd.، بما في ذلك الحماية الحرارية المغناطيسية، والتصميم الذي يحد من التيار، وأطراف الكابلات الكبيرة، وقدرة القطع 15 كيلو أمبير.

ما هو قاطع الدائرة المصغرة 125 15KA؟

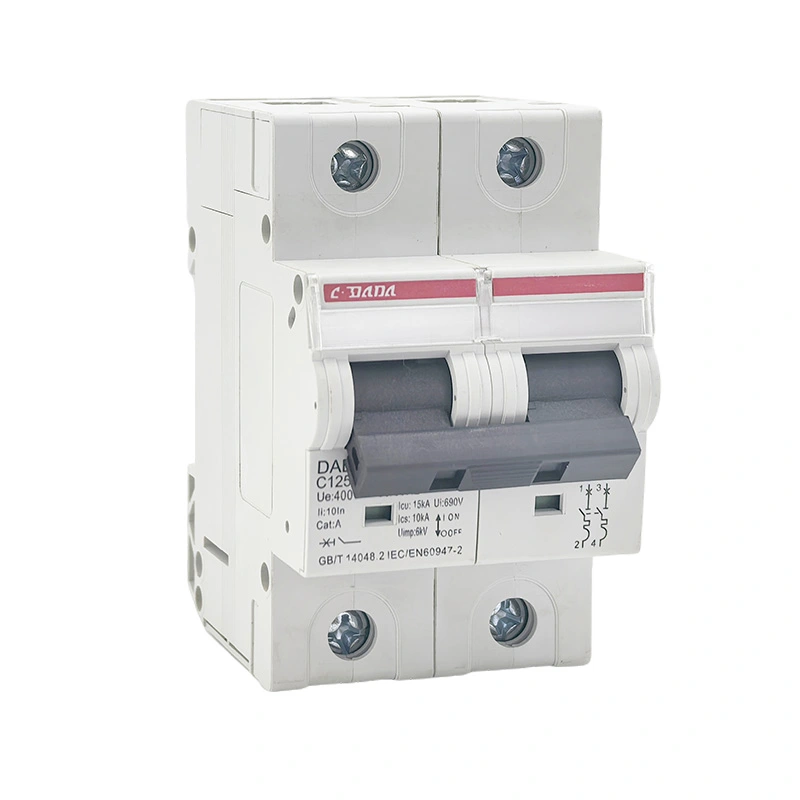

قاطع الدائرة المصغرة 125 15KA هو جهاز حماية عالي التيار مصمم لمقاطعة الدوائر الكهربائية عند حدوث ظروف تيار غير طبيعية. في تسمية المنتج، يحدد "125" بشكل عام تيارًا مقننًا يصل إلى 125 أمبير، بينما يشير "15KA" إلى قدرة كسر دائرة قصر 15 كيلو أمبير في ظل ظروف الاختبار والمعايير المعمول بها.

يصف هذان الرقمان خصائص كهربائية مختلفة. يتعلق تصنيف 125A بالتيار الذي تم تصميم القاطع لتحمله في ظل ظروف تشغيل محددة. يتعلق الرقم 15 كيلو أمبير بمستوى تيار الدائرة القصيرة المحتمل الذي يمكن للقاطع أن يقطعه بأمان في ظل ظروفه المحددة.

هذا التمييز مهم عندما يقوم المهندسون بمقارنة قواطع الدائرة. لا يعني التيار الأعلى تصنيفًا تلقائيًا قدرة أعلى على كسر الدائرة القصيرة. يجب تقييم كلتا القيمتين مقابل الخصائص الكهربائية للتركيب.

تم تطوير سلسلة DAB7-125 من شركة Shanghai DaDa Electric Co., Ltd. لتطبيقات توزيع الطاقة الصناعية والتجارية. تحدد معلومات المنتج المنشورة خيارات سعة التيار والكسر العالية القصوى المقدرة بـ 125 أمبير، بما في ذلك 15 كيلو أمبير. تحدد الشركة المصنعة أيضًا الحماية الحرارية المغناطيسية وتصميم الحد من التيار.

لماذا يهم 125A و15KA؟

يمكن أن تحتوي أنظمة التوزيع الكهربائية على طاقة خطأ كبيرة، خاصة بالقرب من المحولات ولوحات التوزيع والآلات الصناعية وأحمال الطاقة الكبيرة. إذا تعرض جهاز الحماية لتيار عطل أعلى من قدرة الانقطاع المحددة له، فقد تشمل العواقب تلف المعدات والقوس المفرط ومخاطر السلامة الجسيمة.

توفر قدرة القطع البالغة 15 كيلو أمبير هامش انقطاع أعلى من العديد من MCBs القياسية ذات السعة المنخفضة للكسر. ومع ذلك، فإن الملاءمة الفعلية تعتمد على تيار الدائرة القصيرة المحتمل عند نقطة التثبيت ومتطلبات المعيار الكهربائي المطبق.

عند تصميم نظام التوزيع، يجب اختيار القاطع من حساب الحمل الفعلي، وتصنيف الموصل، وحساب تيار العطل، والجهد، والتردد، وتكوين القطب ومتطلبات التنسيق بدلاً من التصنيف الحالي وحده.

كيف تعمل آلية الحماية؟

يجمع MCB الحديث عمومًا بين مبدأين أساسيين للتعثر: الحماية الحرارية والحماية المغناطيسية. تتناول الآليتان أنواعًا مختلفة من أحداث التيار الزائد.

تصف معلومات المنتج DAB7-125 وظيفة الرحلة الحرارية والمغناطيسية، وآلية عدم الرحلة، وتصميم يحد من التيار. ترتبط هذه الميزات بشكل خاص بالتطبيقات التي يجب أن يستجيب فيها جهاز الحماية باستمرار لكل من الأحمال الزائدة الطويلة وأخطاء التيار العالي.

ما هي الميزات التي تعمل على تحسين الأداء العملي؟

لا يتم تقييم معدات الحماية الكهربائية فقط من خلال تصنيف التيار الرئيسي الخاص بها. يمكن أن يؤثر البناء الميكانيكي وتصميم المحطة ومواد الاتصال وطريقة التركيب وترتيبات التحكم في القوس الداخلي على قابلية الاستخدام العملي.

• قدرة كسر عالية:توفر مواصفات 15 كيلو أمبير قدرة أعلى على انقطاع الدائرة القصيرة مقارنة بالعديد من MCB التقليدية ذات السعة المنخفضة.
• محطات الكابلات الكبيرة:تم تصميم سلسلة DAB7-125 بأطراف كبيرة مناسبة لموصلات النحاس والألمنيوم حتى 35 مم² وفقًا للمعلومات المنشورة من قبل الشركة المصنعة.
• آلية خالية من الرحلة:يمكن للقاطع أن يحافظ على وظيفته الوقائية حتى عندما تكون آلية التشغيل في وضع التشغيل.
• إشارة الاتصال الإيجابية:إن الإشارة الواضحة لحالة الاتصال يمكن أن تجعل الفحص والصيانة أسهل.
• العملية الحرارية المغناطيسية:يمكن معالجة ظروف التيار الزائد المختلفة من خلال آليات الرحلة التكميلية.
• تركيب السكك الحديدية DIN:يعمل التركيب المعياري على تبسيط عملية التثبيت داخل معدات التوزيع المتوافقة.
• الضميمة مثبطات اللهب:تحدد معلومات DAB7-125 المنشورة مادة الغلاف المقاومة للهب PA66.

هذه التفاصيل مهمة للموزعين ومتكاملي الأنظمة لأن كفاءة التثبيت وإمكانية الخدمة يمكن أن تؤثر على تجربة التشغيل الإجمالية، وليس فقط سعر الشراء الأولي.

أين يمكن استخدام 125 15KA MCB؟

يمكن اعتبار MCB عالي السعة 125 أمبير لأنظمة التوزيع الكهربائية حيث يقع مستوى تيار الدائرة والخطأ ضمن نطاق التشغيل المحدد للجهاز. يمكن أن تشمل بيئات التطبيق النموذجية المنشآت الصناعية والمباني التجارية ولوحات توزيع المعدات وغيرها من الدوائر ذات التيار العالي.

يجب دائمًا التأكد من ملاءمة التطبيق مقابل التصميم الكهربائي الكامل. يمكن أن يؤدي الجهد والتردد وتيار العطل المحتمل وحجم الموصل ودرجة الحرارة المحيطة وتكوين القطب وقواعد التثبيت المعمول بها إلى تغيير اختيار الكسارة المناسب.

المواصفات الرئيسية للفحص

غالبًا ما يركز المشترون على "125A" و"15kA" لأنه من السهل فهمهما. ومع ذلك، تتطلب المشتريات المهنية مراجعة أوسع للمواصفات.

على سبيل المثال، تستخدم المواصفة IEC 60947-2 وIEC/EN 60898-1 تصنيفات وأطر اختبار مختلفة لقواطع الدائرة. وبالتالي، يمكن أن تحتوي بيانات الشركة المصنعة المنشورة على مصطلحات Icu وICn اعتمادًا على المعيار وفئة المنتج. يجب على المشتري التحقق بالضبط من التصنيف المطبق على الجهد وظروف التشغيل الخاصة بالتركيب المقصود.

كيفية اختيار التكوين الصحيح

يجب أن يبدأ اختيار قاطع الدائرة المصغرة 125 15KA بالنظام الكهربائي بدلاً من كتالوج المنتج. يمكن لعملية اختيار بسيطة أن تقلل من خطر عدم تطابق القاطع مع الدائرة.

1. تحديد تيار التصميم.حساب تيار الحمل المستمر والمتقطع المتوقع.
2. التحقق من تصنيف الموصل.يجب أن يتم تنسيق جهاز الحماية مع التيار المسموح به للكابل في ظل ظروف التثبيت الفعلية.
3. تحديد تيار الدائرة القصيرة المحتمل.يجب أن تكون قدرة القطع المحددة كافية لمستوى الخطأ عند نقطة التثبيت.
4. تأكيد الجهد والتردد.تأكد من تصنيف القاطع للنظام الكهربائي.
5. حدد ترتيب القطب.النظر في متطلبات المرحلة والموصلات المحايدة.
6. مراجعة خصائص الرحلة.يجب أن يكون منحنى الرحلة مناسبًا للحمل المتصل وظروف التدفق المتوقعة.
7. تأكيد المعايير والشهادات.التحقق من متطلبات السوق المستهدف ومواصفات المشروع واللوائح الكهربائية المحلية.
8. التحقق من التوافق الجسدي.تأكد من الأبعاد وحجم المحطة الطرفية وتوافق السكك الحديدية DIN وتباعد اللوحة.

اعتبارات التثبيت والصيانة

يعد التثبيت الصحيح أمرًا ضروريًا لأي جهاز حماية عالي التيار. حتى قاطع الدائرة المصمم جيدًا لا يمكنه التعويض عن الموصلات ذات الحجم غير الصحيح أو المحطات السائبة أو العبوات غير المناسبة أو ممارسات التثبيت غير الصحيحة.

• تحقق من طراز الكسارة وتصنيفها قبل التثبيت.
• اعزل مصدر التيار الكهربائي واتبع إجراءات السلامة المعمول بها.
• تأكد من أن المقطع العرضي للموصل متوافق مع الجهاز.
• قم بإعداد الموصلات بشكل صحيح وتجنب أطراف الكابلات التالفة أو المقطوعة بشكل غير صحيح.
• تشديد المحطات وفقا لمتطلبات الشركة المصنعة المحددة.
• تأكد من تثبيت القاطع بشكل آمن على سكة DIN المتوافقة.
• تأكد من أن العلبة توفر الحماية والتخليص المناسبين.
• افحص أطراف التوصيل بشكل دوري بحثًا عن علامات السخونة الزائدة أو تغير اللون أو الارتخاء الميكانيكي.
• اختبار نظام الحماية وفقًا لمتطلبات الصيانة الخاصة بالتركيب.

يجب أن تعكس جداول الصيانة البيئة ودورة العمل. قد تتطلب التركيبات الصناعية ذات الأحمال العالية أو التبديل المتكرر أو الغبار أو الاهتزاز أو درجات الحرارة المرتفعة فحصًا متكررًا أكثر من أنظمة التوزيع الداخلية ذات التحميل الخفيف.

المشاكل الشائعة ومخاوف الشراء

كثيرًا ما يواجه مشترو MCBs ذات التيار العالي العديد من التحديات العملية. معالجة هذه المشكلات قبل الشراء يمكن أن تمنع التأخير ومشاكل التثبيت.

يجب أن يكون المورد المحترف قادرًا على تقديم بيانات واضحة عن المنتج ومساعدة المشترين على فهم الاختلافات بين التيار المقدر وقدرة الكسر وخصائص الرحلة ومتطلبات التثبيت.

لماذا شركة شنغهاي دادا الكهربائية المحدودة؟

تقوم شركة Shanghai DaDa Electric Co., Ltd. بتطوير وتصنيع منتجات حماية الدوائر للتطبيقات الكهربائية الصناعية والتجارية. تشتمل مجموعة منتجاتها المنشورة على MCBs وMCCBs وRCBOs وRCCBs ومعدات حماية الدوائر ذات الصلة.

تم وضع سلسلة DAB7-125 للتطبيقات التي تتطلب سعة تيار أعلى وقدرة عالية على كسر الدائرة القصيرة. تتضمن المواصفات المنشورة قدرة كسر عالية تبلغ 15 كيلو أمبير، ووظيفة رحلة حرارية مغناطيسية، وتصميم يحد من التيار، ومؤشر اتصال إيجابي، وأطراف طرفية مناسبة للموصلات الأكبر حجمًا. :contentReference[oaicite:1]{index=1}

تصف معلومات المصنع الخاصة بالشركة المصنعة أيضًا ورش عمل مخصصة للختم واللحام الموضعي والتثبيت والقولبة بالحقن والتجميع، مما يدعم إنتاج كل من منتجات MCB وMCCB. :contentReference[oaicite:2]{index=2}

بالنسبة للموزعين وتجار الجملة الكهربائية ومصنعي اللوحات وعملاء OEM، يمكن أن يكون هذا النوع من القدرة التصنيعية مفيدًا عندما يكون الإمداد المتسق للمنتج والوثائق الفنية ودعم التكوين أجزاء مهمة في قرار الشراء.

يجب دائمًا تأكيد مواصفات المنتج وفقًا لأحدث الوثائق الفنية قبل الموافقة النهائية على المشروع، خاصة عندما يتم تركيب القاطع في بيئة ذات تيار عالي الأعطال أو نظام كهربائي منظم.

الأسئلة المتداولة

الاعتبارات النهائية

يعالج قاطع الدائرة المصغرة 125 15KA مجموعة محددة من المتطلبات: سعة تيار عالية نسبيًا وقدرة محسنة على انقطاع الدائرة القصيرة. بالنسبة للمهندسين وفرق الشراء، يعد فهم ما يمثله كل تصنيف أمرًا ضروريًا لاتخاذ القرار الفني الصحيح.

وتمتد أهم الاعتبارات إلى ما هو أبعد من أرقام "125A" و"15kA". يجب أن يشمل التقييم الكامل الجهد المقنن، وتيار العطل، وخصائص الرحلة، وتكوين القطب، وتوافق الموصل، والمعايير المطبقة، وبيئة التثبيت والأبعاد المادية.

تجمع سلسلة DAB7-125 من شركة Shanghai DaDa Electric Co., Ltd. بين الحماية من التيار العالي والتشغيل الحراري المغناطيسي، والتصميم الذي يحد من التيار، وأطراف الكابلات الكبيرة وقدرة القطع المنشورة التي تصل إلى 15 كيلو أمبير. هذه الخصائص تجعل المنتج مناسبًا لمجموعة من تطبيقات التوزيع الصناعية والتجارية عند مطابقته بشكل صحيح للنظام الكهربائي.
