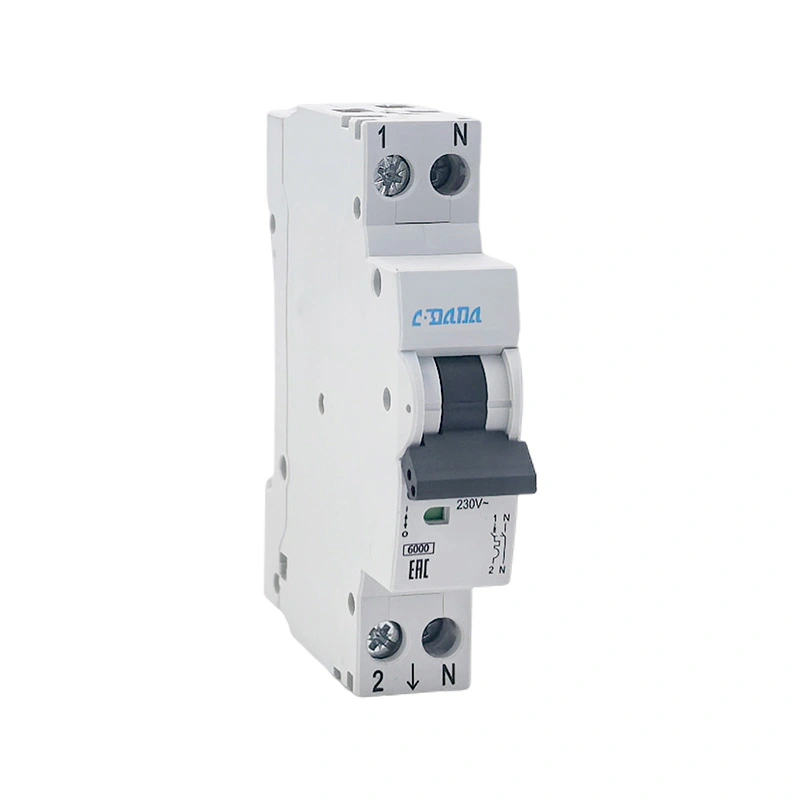

ما أهمية قاطع الدائرة المصغر DPN 6KA للحماية الكهربائية الحديثة؟

A قاطع الدائرة المصغر DPN 6KAتم تصميمه لتوفير حماية يمكن الاعتماد عليها ضد الأحمال الزائدة والدوائر القصيرة مع الجمع بين الأبعاد المدمجة والتركيب العملي. يرتبط تكوين DPN عادةً بترتيب 1P+N، بينما يشير 6KA إلى قدرة كسر الدائرة القصيرة المقدرة بـ 6 كيلو أمبير وفقًا للمعايير المعمول بها وظروف الاختبار المحددة. يشرح هذا الدليل ما يعنيه قاطع الدائرة المصغرة DPN 6KA، وكيف يعمل، وسبب أهمية قدرته على القطع، وأين يمكن استخدامه، وكيفية اختياره وتثبيته بشكل صحيح، وما يجب على المشترين مراعاته عند شراء معدات حماية الدائرة.

ماذا يعني قاطع الدائرة المصغرة DPN 6KA؟

قاطع الدائرة المصغرة، والذي يتم اختصاره عادةً باسم MCB، هو جهاز تبديل وقائي تلقائي يستخدم لمقاطعة التيار الكهربائي عند حدوث ظروف غير طبيعية. على عكس المنصهر التقليدي الذي يحتاج عادةً إلى الاستبدال بعد التشغيل، يمكن عمومًا إعادة ضبط MCB بعد فحص الخلل واعتبار الدائرة آمنة.

على المدىدي بي إنيستخدم عادة لوصف الاتفاقتكوين 1P+N، حيث يشتمل الجهاز على الحماية على موصل الطور أثناء تبديل الموصل المحايد أيضًا. يعتمد الترتيب الداخلي الدقيق وما إذا كان المحايد محميًا أم تم تبديله فقط على تصميم المنتج المحدد. ولذلك يجب على المشترين التحقق من الوثائق الفنية للشركة المصنعة بدلاً من تفسير الاختصار وحده.

ال6KAوضع العلامات، مكتوبة عادة باسم6 كيلو أمبيريشير إلى قدرة كسر الدائرة القصيرة المقدرة بـ 6 كيلو أمبير وفقًا للمعايير ذات الصلة وظروف الاختبار والجهد ومواصفات المنتج. من الناحية العملية، فإنه يشير إلى مستوى تيار الدائرة القصيرة المحتمل الذي تم تصميم القاطع لمقاطعته بأمان في ظل ظروفه المحددة.

هذا المزيج من التكوين المدمج وإمكانية انقطاع الدائرة القصيرة المحددة يجعل قاطع الدائرة المصغرة DPN 6KA مفيدًا للعديد من تطبيقات التوزيع ذات الجهد المنخفض حيث تعد مساحة اللوحة وحماية الدائرة الموثوقة أمرًا مهمًا.

كيف يعمل قاطع الدائرة DPN 6KA؟

يستخدم قاطع الدائرة المصغرة النموذجي مبادئ الحماية الحرارية والمغناطيسية. تستجيب الآلية الحرارية للتيار الزائد المستمر، بينما تهدف الآلية المغناطيسية إلى الاستجابة بسرعة لظروف الأعطال ذات التيار العالي مثل الدوائر القصيرة.

• حماية الزائد:عندما يظل التيار أعلى من مستوى التشغيل الطبيعي للدائرة لفترة كافية، يمكن أن تتسبب الآلية الحرارية في تعثر القاطع.
• حماية ماس كهربائى:يمكن لتيار العطل العالي تنشيط آلية الرحلة المغناطيسية، مما يسمح بمقاطعة الدائرة بسرعة.
• التبديل اليدوي:يسمح مقبض التشغيل بتشغيل الدائرة أو إيقاف تشغيلها أثناء التشغيل العادي عندما يكون المنتج مصممًا لهذه الوظيفة.
• العزل الخطأ:في ترتيب DPN، يمكن فصل الطور والموصلات المحايدة وفقًا لتصميم التبديل المحدد للجهاز.
• التوزيع المضغوط:يمكن لعامل الشكل الضيق أن يساعد اللوحات الكهربائية على استيعاب المزيد من الدوائر ضمن مساحة محدودة لسكك DIN.

الغرض من القاطع ليس مجرد إيقاف الكهرباء. يجب أن يقطع التيار غير الطبيعي ضمن الظروف التي تم تصميمه من أجلها مع الحفاظ على موثوقيته أثناء التشغيل العادي. ولذلك فإن التنسيق الصحيح مع أجهزة الحماية الأولية والنهائية أمر مهم.

لهذا السبب، فإن اختيار الكسارة بناءً على حجمها الفعلي أو تيارها الاسمي فقط يمكن أن يخلق مشاكل. يجب دائمًا مراجعة المواصفات الكهربائية الكاملة قبل التثبيت.

لماذا تعتبر قدرة الكسر 6KA مهمة؟

تعد قدرة القطع أحد أهم المواصفات التي يجب فهمها عند شراء قاطع دائرة مصغر. تصنيف 6 كيلو أمبير يعني أن القاطع لديه قدرة دائرة قصر مقدرة تبلغ6000 أمبيرفي ظل ظروف الاختبار المحددة.

هذا يفعللايعني أن القاطع يجب أن يحمل بشكل مستمر 6000 أمبير. التيار المقنن للقاطع هو مواصفات منفصلة. على سبيل المثال، قد يكون للقاطع تيار مقنن مناسب لدائرة الإضاءة أو المقبس بينما يتمتع بقدرة كسر دائرة قصر تبلغ 6 كيلو أمبير.

بالنسبة للتركيب الجديد، يجب تقييم تيار الدائرة القصيرة المحتمل عند نقطة التثبيت بواسطة متخصص كهربائي مؤهل. يجب أن يتمتع الكسارة المختارة بقدرة كسر مناسبة للتركيب وأن تتوافق مع المتطلبات المحلية المعمول بها.

ما هي الفوائد الرئيسية؟

يمكن لقاطع الدائرة المصغر DPN 6KA المحدد بشكل صحيح أن يعالج العديد من التحديات الشائعة في أنظمة التوزيع الكهربائية المدمجة.

ميزة عملية أخرى هي سهولة تنظيم الدوائر. بدلاً من السماح لجهاز حماية واحد بخدمة عدد كبير جدًا من الأحمال، يمكن للوحة التوزيع المخططة بشكل صحيح تقسيم الأحمال الكهربائية إلى دوائر فردية. وهذا يجعل استكشاف الأخطاء وإصلاحها أسهل ويمكن أن يساعد في الحد من تأثير العطل على الدائرة المتأثرة.

أين يتم استخدامه بشكل شائع؟

يمكن اعتبار قواطع DPN 6KA مناسبة لمجموعة واسعة من تطبيقات التوزيع ذات الجهد المنخفض، بشرط أن تتطابق تقييماتها الكهربائية ومتطلبات الشهادات مع عملية التثبيت.

• لوحات التوزيع السكنية
• الأنظمة الكهربائية للشقق والمباني
• دوائر الإضاءة
• المقبس والدوائر ذات الأغراض العامة
• المباني التجارية الصغيرة
• المكاتب ومرافق البيع بالتجزئة
• لوحات التحكم ودوائر توزيع المعدات
• التركيبات الكهربائية الصناعية الخفيفة
• الدوائر المساعدة في الخزانات الكهربائية

يمكن أن تكون مفيدة بشكل خاص في معدات التوزيع المدمجة حيث يحتاج القائم بالتركيب إلى موازنة حماية الدائرة مع مساحة التثبيت المتاحة. ومع ذلك، لا ينبغي أبدًا تحديد مدى ملاءمة التطبيق من اسم المنتج وحده.

يجب مراعاة نوع الحمل وحجم الموصل وطريقة التثبيت ودرجة الحرارة المحيطة ومستوى الخطأ ونظام الجهد وترتيب التأريض واللوائح الكهربائية المحلية قبل تحديد نموذج معين.

ما الذي يجب على المشترين التحقق منه قبل الاختيار؟

أحد أكبر أخطاء الشراء هو اختيار الكسارة بناءً على تيارها المقنن أو علامة 6 كيلو أمبير فقط. يمكن أن تؤدي مراجعة المواصفات الأكثر اكتمالاً إلى تقليل مشكلات التوافق وتأخير التثبيت وتكاليف الاستبدال غير الضرورية.

1. التصنيف الحالي:اختر وفقًا لتصميم الدائرة والحمل المتوقع بدلاً من مجرد اختيار أكبر تصنيف متاح.
2. الجهد المقنن:تأكد من أن القاطع مناسب لجهد وتردد النظام الكهربائي.
3. تكوين القطب:تحقق مما إذا كان الترتيب المطلوب هو 1P+N وفهم الموصلات المحمية والمبدلة.
4. كسر القدرة:تأكد من أن تصنيف 6 كيلو أمبير مناسب لتيار العطل المحتمل عند نقطة التثبيت.
5. منحنى الرحلة:تحقق من خاصية التعثر المطلوبة بناءً على سلوك الحمل والتدفق.
6. المعايير والشهادة:طلب تقارير الاختبار والإعلانات ووثائق الاعتماد ذات الصلة التي تنطبق على السوق المستهدفة.
7. التوافق الطرفي:تحقق من نطاق حجم الموصل، وبناء المحطة، ومتطلبات التشديد، وإمكانية الوصول إلى الاتصال.
8. التوافق مع السكك الحديدية DIN:تأكد من أن الأبعاد المادية تناسب حاوية التوزيع المقصودة.
9. بيئة التشغيل:ضع في اعتبارك درجة الحرارة والرطوبة والارتفاع والغبار والاهتزاز والظروف البيئية الأخرى.
10. اتساق المورد:بالنسبة للمشاريع التي تتطلب أوامر متكررة، تحقق من القدرة الإنتاجية وإجراءات مراقبة الجودة.

بالنسبة للموزعين، هناك اعتبار مهم آخر وهو اتساق المنتج. إن الكسارة التي تفي بالمواصفات في شحنة واحدة ولكنها تختلف بشكل كبير في الدفعات اللاحقة يمكن أن تؤدي إلى مخاطر المخزون والمشروع. ولذلك يجب على المشترين مناقشة إجراءات مراقبة الجودة، ومعايير التفتيش، والتعبئة والتغليف، ووضع العلامات، ومتطلبات تكرار الطلب مع المورد مقدمًا.

ما الذي يجب مراعاته أثناء التثبيت؟

يجب أن يتم إجراء التركيبات الكهربائية بواسطة متخصص مؤهل ووفقًا لتعليمات الشركة المصنعة والأكواد الكهربائية المعمول بها. حتى قاطع DPN 6KA المحدد بشكل صحيح يمكن أن يؤدي أداءً سيئًا إذا تم تثبيته بشكل غير صحيح.

• قم بإلغاء تنشيط التثبيت قبل العمل على معدات التوزيع.
• تأكد من جهد الدائرة وترتيب الأسلاك قبل التوصيل.
• قم بتثبيت القاطع بشكل آمن على سكة DIN المناسبة أو نظام التثبيت.
• استخدم الموصلات ضمن نطاق الحجم المحدد من قبل الشركة المصنعة.
• قم بتطبيق عزم ربط الطرف المحدد.
• حافظ على توجيه الموصل بشكل أنيق وتجنب الضغط الميكانيكي غير الضروري على المحطات الطرفية.
• تحقق من التوصيلات الطورية والمحايدة وفقًا لمخطط توصيلات المنتج.
• تأكد من أن العلبة توفر مسافة كافية، والتهوية، والحماية.
• قم بإجراء الاختبارات الكهربائية المناسبة قبل تنشيط الدائرة المكتملة.

يستحق الاتصال الطرفي اهتمامًا خاصًا. يمكن أن يؤدي التوصيل الكهربائي غير المحكم إلى خلق مقاومة وحرارة، في حين أن الموصل الذي تم إعداده بشكل غير صحيح يمكن أن يضر بالاستقرار الميكانيكي للاتصال. ولذلك يجب أن يتبع التثبيت إعداد الموصل المحدد ومتطلبات عزم الدوران المحددة من قبل الشركة المصنعة.

لا تستخدم قاطعًا أبدًا كبديل لتصميم الدائرة المناسب. تعمل أجهزة الحماية كجزء من نظام كهربائي كامل يتضمن الموصلات والأحمال والحماية الأولية والتأريض ومكونات السلامة الأخرى.

كيف يمكن مقارنة DPN 6KA بتكوينات MCB التقليدية؟

المقارنة لا تعني أن تكوينًا واحدًا أفضل عالميًا. يعتمد التصميم المناسب على النظام الكهربائي، واللوائح المحلية، ومساحة اللوحة المتاحة، وترتيبات العزل المطلوبة، والتنسيق مع معدات الحماية الأخرى.

كيف يمكن الحفاظ على الأداء؟

تتطلب قواطع الدائرة المصغرة عمومًا صيانة روتينية محدودة، ولكن لا يزال يتعين فحص النظام الكهربائي المحيط بشكل دوري. لا ينبغي أبدًا تجاهل التعثر المتكرر غير المبرر.

• افحص الأجهزة الطرفية بحثًا عن علامات السخونة الزائدة أو تغير اللون أو التلف.
• تحقق من وجود اتصالات فضفاضة أثناء الصيانة الكهربائية المجدولة.
• حافظ على حاوية التوزيع نظيفة وخالية من الغبار أو الرطوبة الزائدة.
• مراقبة الرحلات المتكررة والتحقيق في السبب الكامن وراءها.
• استبدل القواطع التي تظهر عليها أضرار ميكانيكية أو سلوك تشغيل غير طبيعي.
• لا تقم بإعادة ضبط الكسارة بشكل متكرر دون تحديد سبب تعثرها.

قد يشير القاطع الذي يتعطل بشكل متكرر إلى الحمل الزائد، أو ماس كهربائي، أو مشاكل في العزل، أو أخطاء في المعدات، أو اختيار قاطع غير صحيح، أو مشكلة أخرى داخل التثبيت. يجب على الموظفين المؤهلين تشخيص المشكلة قبل إعادة الدائرة إلى التشغيل العادي.

من المفيد أيضًا الحفاظ على وضع العلامات الدقيقة على اللوحة. إن التحديد الواضح للدوائر يمكن أن يجعل الفحص والصيانة المستقبلية أكثر كفاءة، خاصة في المباني التجارية والخزائن الكهربائية الكبيرة.

ما الذي يجب أن تتوقعه من شركة مصنعة موثوقة؟

عند شراء منتجات Miniature Circuit Breaker DPN 6KA للتوزيع بالجملة، أو المشاريع الكهربائية، أو تطبيقات OEM، أو تجميع اللوحة، فإن جودة المنتج ليست سوى جزء واحد من قرار الشراء. يمكن أن يكون للتوثيق المتسق ومراقبة الإنتاج والاتصالات ودعم ما بعد البيع تأثير مهم على نجاح المشروع.

شركة شنغهاي دادا الكهربائية المحدودةهو مصدر مورد محتمل للعملاء الذين يبحثون عن منتجات الحماية الكهربائية وحلول قواطع الدائرة ذات الصلة. عند تقييم أي مصنع، يجب على المشترين طلب أوراق بيانات المنتج ووثائق الامتثال المعمول بها، وتوضيح التكوين الدقيق للنموذج، وتأكيد متطلبات الإنتاج والفحص قبل تقديم طلب بالجملة.

بالنسبة للمستوردين والموزعين، التواصل مهم بشكل خاص. قبل تأكيد الشراء، من المفيد تحديد طراز المنتج الدقيق والمواصفات الكهربائية والكمية وطريقة التعبئة والتغليف ووضع العلامات ومتطلبات التسليم وإجراءات الفحص والوثائق. يساعد هذا في تقليل سوء التفاهم بين المشتري والشركة المصنعة والعميل النهائي.

الأسئلة المتداولة

1. ماذا يعني 6KA على قاطع الدائرة المصغرة؟

يشير 6KA، الذي يُكتب بشكل أكثر شيوعًا كـ 6 kA، إلى قدرة كسر دائرة قصر مُقدرة تبلغ 6000 أمبير في ظل ظروف اختبار محددة. إنه ليس تيار التشغيل العادي للكسارة.

2. ماذا يعني DPN في قاطع الدائرة الكهربائية؟

يرتبط DPN عادةً بتكوين 1P+N. تعتمد وظائف الحماية والتبديل الدقيقة على تصميم الشركة المصنعة، لذا يجب فحص ورقة بيانات المنتج قبل التثبيت.

3. هل قاطع 6 كيلو أمبير مناسب لكل التركيبات الكهربائية؟

لا، يجب أن تكون قدرة القطع مناسبة لتيار الدائرة القصيرة المحتمل في موقع التثبيت. يجب أيضًا مراعاة الجهد المقنن والتيار وخصائص الرحلة وظروف التثبيت واللوائح المعمول بها.

4. هل يعني 6 كيلو أمبير أن القاطع يمكنه حمل 6000 أمبير بشكل مستمر؟

لا. تتعلق قيمة 6 كيلو أمبير بقدرة انقطاع الدائرة القصيرة، وليس القدرة الاستيعابية للتيار المستمر. التيار المقنن هو مواصفات منفصلة.

5. هل يمكن استخدام قاطع DPN 6KA في لوحات التوزيع السكنية؟

يمكن أن يكون مناسبًا لبعض التطبيقات السكنية عندما تتوافق التصنيفات الكهربائية للمنتج والتكوين والأبعاد والشهادة ومتطلبات التثبيت مع الدائرة واللوائح المحلية.

6. ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

قم بتوفير التيار المقنن المطلوب، والجهد المقنن، وتكوين القطب، وخصائص الرحلة، وقدرة القطع، والكمية، والسوق المستهدف، والمعايير المعمول بها، ومتطلبات التعبئة والتغليف، وأي متطلبات OEM أو متطلبات وضع العلامات. وهذا يساعد المورد على تقييم المتطلبات بشكل أكثر كفاءة.

7. لماذا يتعطل قاطع الدائرة الكهربائية المصغر بشكل متكرر؟

يمكن أن ينتج التعثر المتكرر عن الحمل الزائد أو الدائرة القصيرة أو المعدات المعيبة أو مشاكل الأسلاك أو اختيار القاطع غير المناسب أو الأعطال الكهربائية الأخرى. يجب تحديد السبب بواسطة موظفين مؤهلين بدلاً من إعادة ضبط القاطع بشكل متكرر.

8. هل DPN هو نفسه قاطع الدائرة ثنائي القطب؟

ليس بالضرورة. على الرغم من أن جهاز DPN قد يشتمل على تبديل طور ومحايد، إلا أن الحماية الداخلية وترتيب التبديل الخاص به يمكن أن يختلف عن جهاز الحماية التقليدي ثنائي القطب. تحقق دائمًا من مخطط الأسلاك الخاص بالشركة المصنعة والمواصفات الفنية.

9. ما هو الفرق بين القدرة الحالية والقدرة على الكسر؟

يرتبط التيار المقنن بالتيار الذي تم تصميم القاطع لتحمله أثناء التشغيل العادي في ظل ظروف محددة. تتعلق قدرة الكسر بقدرتها على مقاطعة تيار ماس كهربائى محدد بأمان.

10. ما هي أهم المواصفات عند طلب قاطع DPN 6KA؟

لا توجد مواصفات واحدة تنطبق على كل عملية تثبيت. يجب التحقق من التيار المقنن، والجهد، وتكوين القطب، وخصائص الرحلة، وقدرة القطع، والمعايير المطبقة، والأبعاد المادية، وظروف التثبيت معًا.

اتصل بنا للحصول على حلول قواطع الدائرة المصغرة DPN 6KA

إن اختيار قاطع الدائرة الصحيح يتعلق في النهاية بمطابقة أداء الحماية مع المتطلبات الحقيقية للتركيبات الكهربائية. يمكن أن يوفر قاطع الدائرة المصغرة DPN 6KA مزيجًا عمليًا من التكوين المدمج، والحماية من التحميل الزائد، وإمكانية انقطاع الدائرة القصيرة، وإدارة الدوائر المريحة عند تحديدها وتركيبها بشكل صحيح.

إذا كنت مصادرقاطع الدائرة المصغر DPN 6KAمنتجات لوحات التوزيع، أو المشاريع الكهربائية، أو تطبيقات OEM، أو توريد الجملة،شركة شنغهاي دادا الكهربائية المحدودةيمكن أن توفر معلومات المنتج ومناقشة المتطلبات الفنية الخاصة بك.اتصل بنامع التصنيف الحالي المطلوب والجهد والكمية والتطبيق وسوق الوجهة لمناقشة الحل المناسب. اتصل بـ Shanghai DaDa Electric Co., Ltd. لمناقشة المواصفات، العينات، الطلبات بالجملة، ومتطلبات المشروع.
