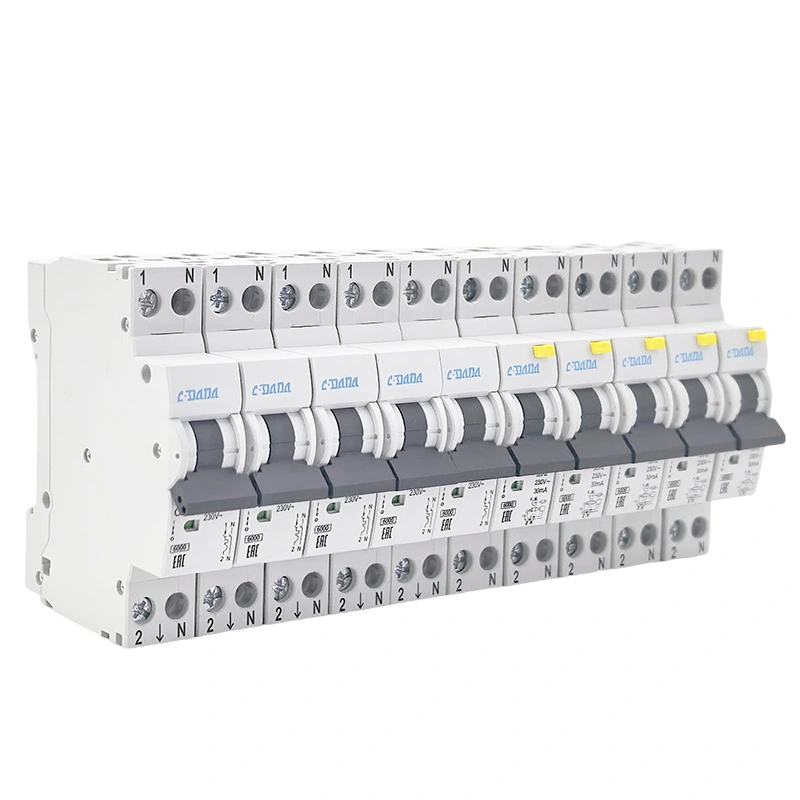

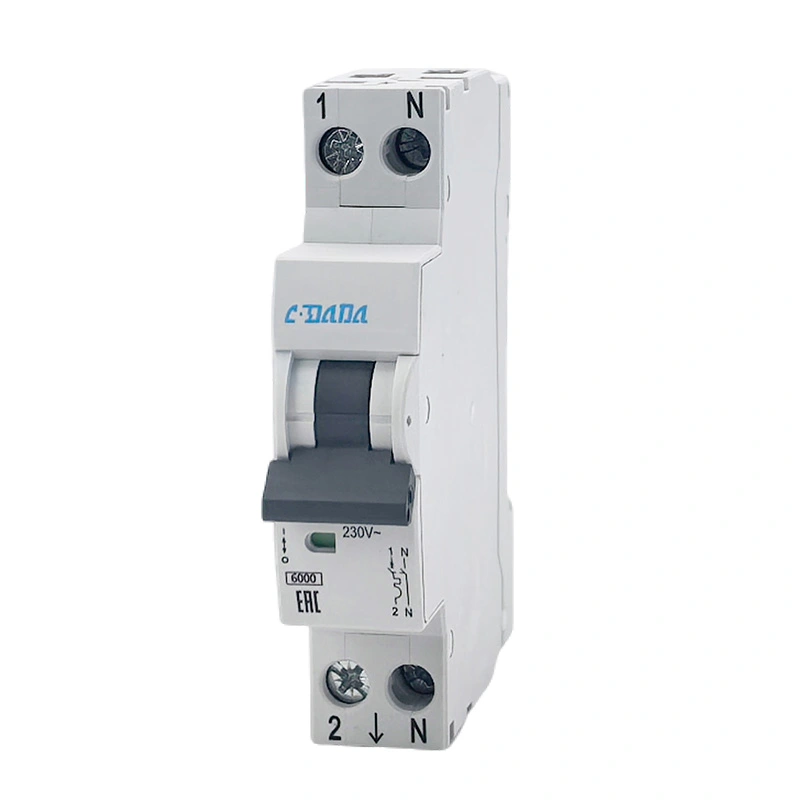

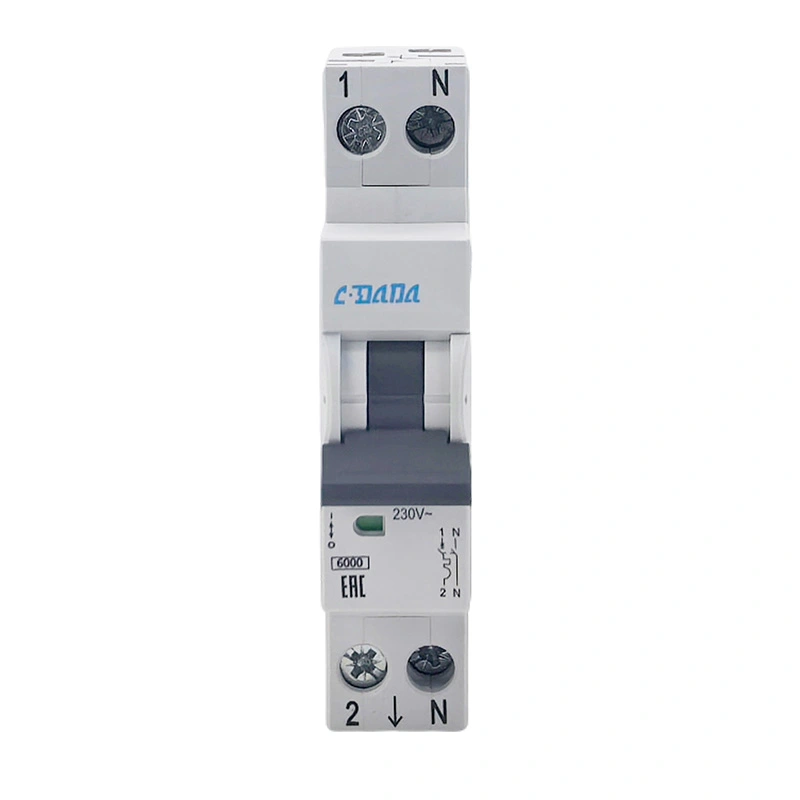

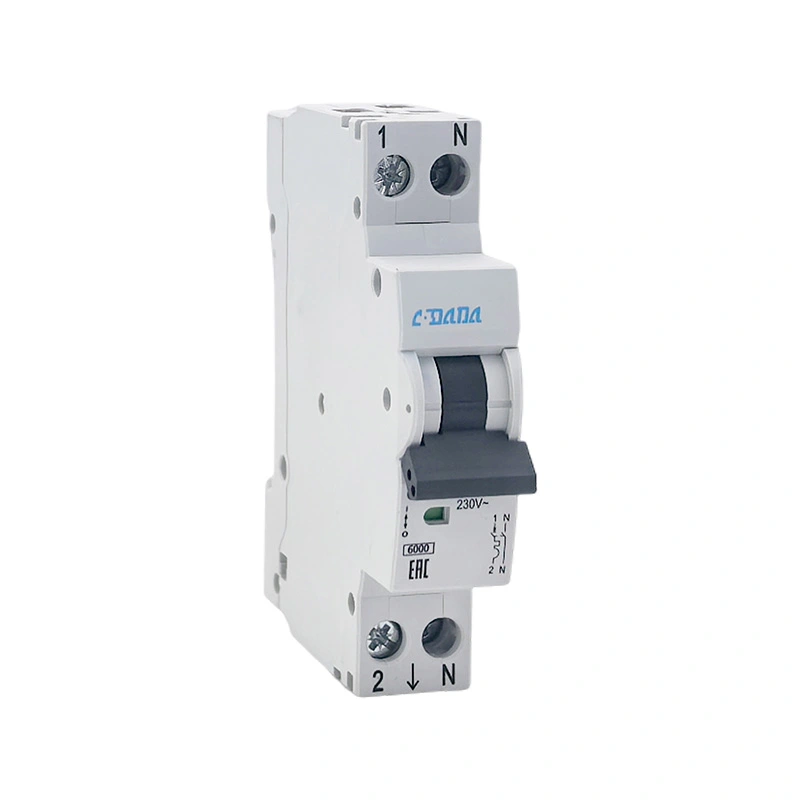

قاطع الدائرة المصغر DPN 6KA
Model:DAB7N
يعتبر قاطع الدائرة المصغرة CDADA DPN 6KA مثاليًا للمشتريات بالجملة، وهو قاطع دائرة مصغر 1P+N عالي الجودة متوافق مع IEC60898-1 لحماية الدوائر المنزلية والتجارية الآمنة. إنها تستخدم تصميمًا مزدوجًا لنقطة الانكسار وتعثرًا حراريًا ومغناطيسيًا مستقرًا، وسهلة التركيب على سكة DIN وسهلة الصيانة. فهو يجمع بين الهيكل الموثوق به وعمر الخدمة الطويل، مما يضمن إمدادات الطاقة الآمنة لمختلف أنظمة الطاقة ذات الجهد المنخفض.
قاطع الدائرة الكهربائية المصغر CDADA DAB7N DPN 6KA عبارة عن قاطع دائرة مصغر ثنائي القطع 1P+N تم تطويره بشكل مستقل بواسطة Shanghai DADA Electric، الشركة المصنعة الموثوقة مع أكثر من 40 عامًا من الخبرة. مع قدرة كسر عالية تبلغ 6 كيلو أمبير، والتشغيل المتزامن، وتصميم القطب N "اصنع أولاً، اكسر لاحقًا"، فهو يحسن بشكل فعال أداء إطفاء القوس ويحمي الدوائر والمعدات بأمان. يستخدم على نطاق واسع في صناديق التوزيع، والديكور المنزلي، والطاقة التجارية، ودوائر الإضاءة، وهو الخيار الأول للمشترين والموزعين وعملاء OEM العالميين.

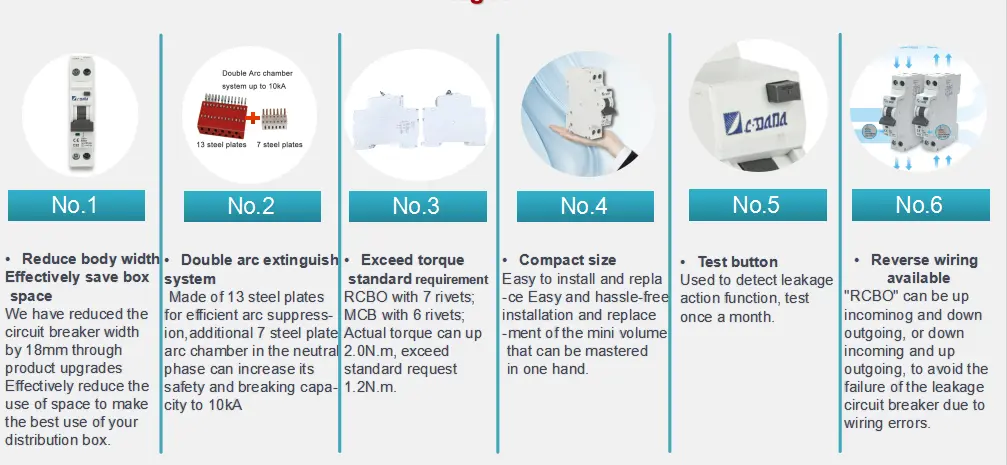

ما هي مزايا MCB DPN 6KA؟
★ هيكل 1P+N DPN، نقاط توقف مزدوجة، أكثر أمانًا وموثوقية
★ القطب N يصنع أولاً وينكسر لاحقًا، ويعزز قدرة كسر القوس
★ 6kA قدرة كسر حقيقية، وحماية ماس كهربائى قوية
★ عرض مدمج 17.8 ملم، يوفر مساحة الخزانة
★ منحنيات التعثر B/C متاحة للأحمال المختلفة
★ درجة الحماية IP20، آمنة للمس
★ نطاق واسع من الأسلاك: كابل مرن من 1 إلى 25 مم²
★ تركيب السكك الحديدية DIN، تركيب سريع ومستقر
★ مقاومة درجات الحرارة العالية والمنخفضة: -25 درجة مئوية ~ +50 درجة مئوية
★ عمر ميكانيكي طويل يصل إلى 20,000 مرة
التطبيقات
يستخدم CDADA Miniature Circuit Breaker DPN 6KA على نطاق واسع في:
★ المباني السكنية والشقق والفلل والديكورات المنزلية
★ المكاتب والمحلات التجارية والفنادق والمدارس والمستشفيات
★ دوائر الإضاءة، ومآخذ الكهرباء، ومعدات الطاقة الصغيرة
★ الأجهزة المنزلية: سخانات المياه، مكيفات الهواء، السخانات الكهربائية
★ إعادة بناء الدوائر القديمة وتحديث صندوق التوزيع
★ أنظمة توزيع الطاقة الكهربائية ذات الجهد المنخفض التجارية والمدنية
جدول المعلمات الفنية
| غرض | مواصفة |
| نموذج | DAB7N-40 |
| اسم المنتج | ام سي بي دي بي ان 6KA |
| معيار | IEC60898-1 |
| البولنديين | 1ف+ن (2ف) |
| كسر القدرة | 6 كيلو أ |
| التصنيف الحالي | 6A، 16A، 20A، 25A، 32A، 40A |
| الجهد المقنن | تيار متردد 220/230/240 فولت |
| تكرار | 50/60 هرتز |
| منحنى التعثر | ب / ج |
| جهد العزل | 500 فولت |
| الجهد الدافع | 4 كيلو فولت |
| درجة الحماية | IP20 |
| الحياة الميكانيكية | 20,000 مرة |
| الحياة الكهربائية | 6,000 مرة |
| عزم الدوران الطرفي | 1.5 نيوتن · م |
| سعة الأسلاك | 1-25 ملم² |
| درجة حرارة التشغيل | -25 درجة مئوية ~ +50 درجة مئوية |
| أبعاد | 82.5×73.2×17.8 ملم |

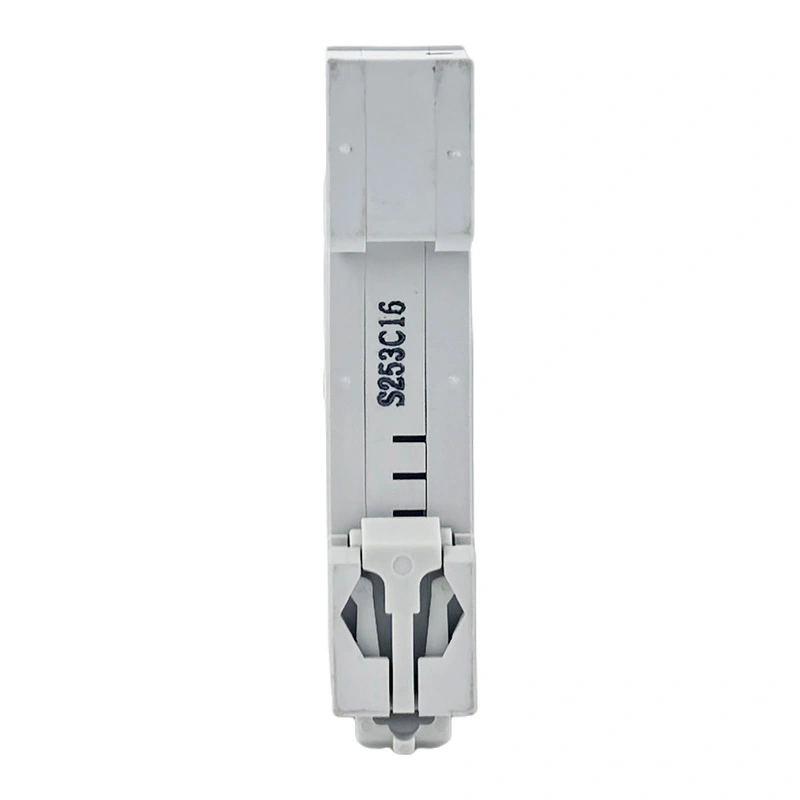

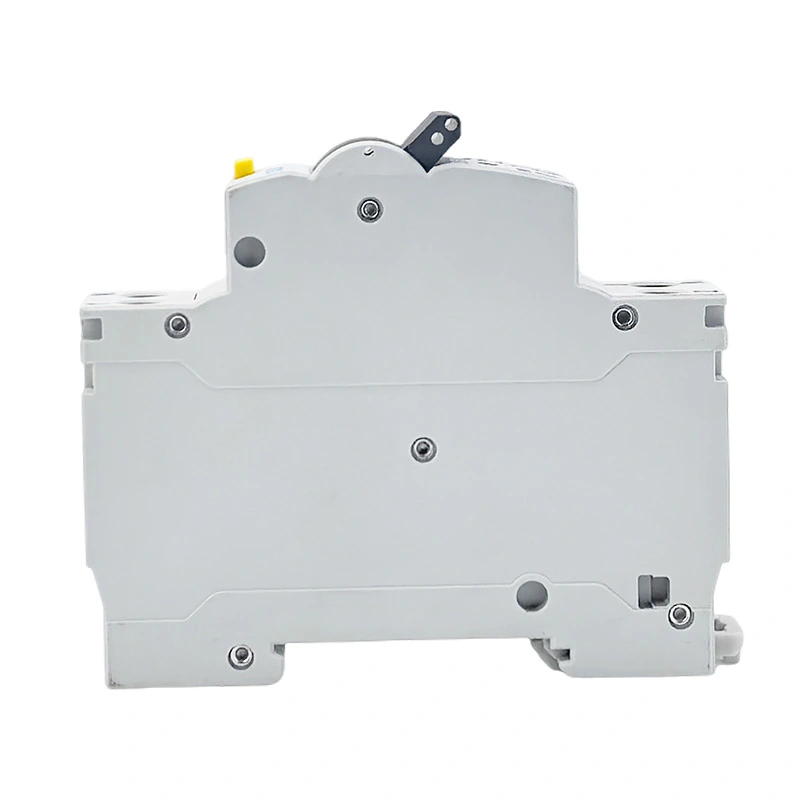

أبعاد المخطط التفصيلي
★ الطول: 82.5 ملم
★ الارتفاع: 73.2 ملم
★ العرض: 17.8 ملم (العرض القياسي لوحدة واحدة)
★ التركيب: 35 مم DIN السكك الحديدية
★ الأسلاك: مناسبة لكابل مرن/صلب مقاس 1-25 مم²
★ سمك بسبار: 0.8-2 ملم
عناصر الاختبار القياسية
★ 1.13 في اختبار عدم التعثر (≥1 ساعة)
★ 1.45 في اختبار التعثر (أقل من ساعة واحدة)
★ 2.55 في اختبار العمل الزائد
★ اختبار التعثر المغناطيسي اللحظي (3In/5In لمنحنى B/C)
★ اختبار تحمل الجهد العازل
★ اختبار ارتفاع درجة الحرارة
★ اختبار قدرة كسر الدائرة الكهربائية (6 كيلو أمبير)
★ اختبار الحياة الميكانيكية والكهربائية
★ اختبار التشغيل لدرجة الحرارة العالية والمنخفضة

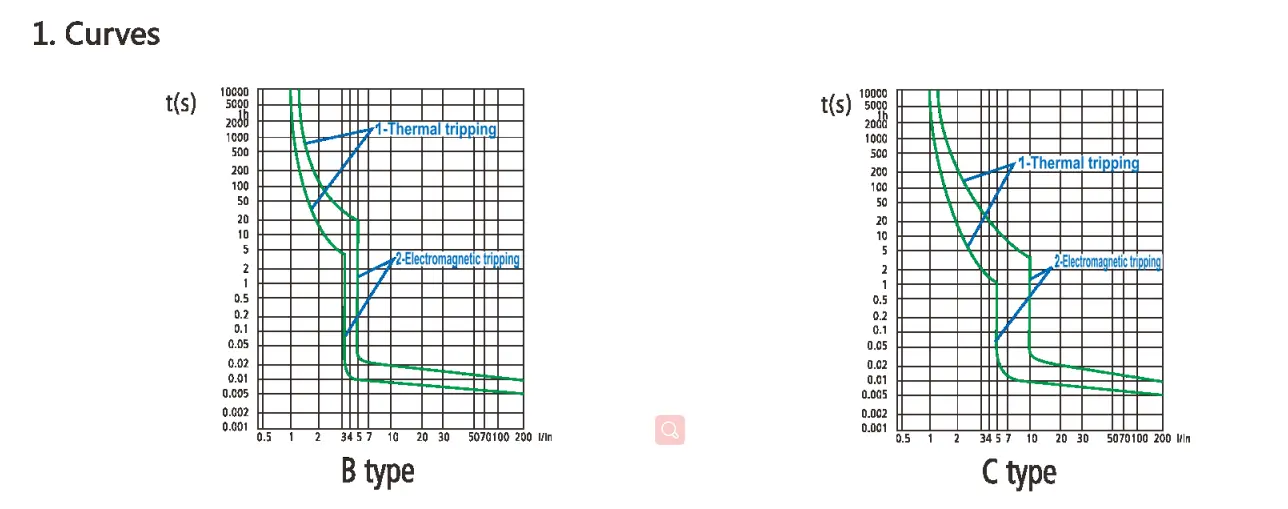

تنطلق المنحنيات المميزة
إيك 60898-1
الإصدار المغناطيسي
عند حدوث ماس كهربائى، يتم تحقيق التعثر اللحظي بواسطة مغناطيس ذو قلب حديدي. وفقاً لمعيار IEC60898، يمكن تقسيم هذا المنتج إلى ثلاثة أنواع: B، C، وD.
|
|
اختبار الحالي | وقت التعثر | التطبيقات |
| منحنى B | 3لن 5لن |
0.1 |
النوع B ينطبق فقط على الأحمال النشطة: - سخان كهربائي - سخان مياه - فرن كهربائي |
| منحنى C | 5 في 10 لتر |
0.1 |
النوع C مناسب للأحمال العادية: - المصباح - مقبس الطاقة - محرك كهربائي صغير |
الإصدار الحراري
●بمجرد حدوث حمل زائد في الدائرة، سوف ينحني الشريط ثنائي المعدن لقاطع الدائرة بسبب الحرارة، مما يتسبب في فصل نقاط الاتصال ويؤدي إلى التعثر الحراري؛
● يحدد معيار IEC النطاق الزمني للانطلاق لتيارات الحمل الزائد المختلفة؛
●درجة حرارة بيئة الاختبار المرجعية هي 30 درجة مئوية.
| اختبار الحالي | وقت التعثر |
| 1.13 لتر | تي ض 1 ساعة (في ≦ 63A) |
| 1.45 لتر | ر <1 ساعة (في ≦ 63 أ) |
| 2.55 لتر | 1 ثانية <1 ساعة <60 ثانية (في ≥32A) 1 ثانية |

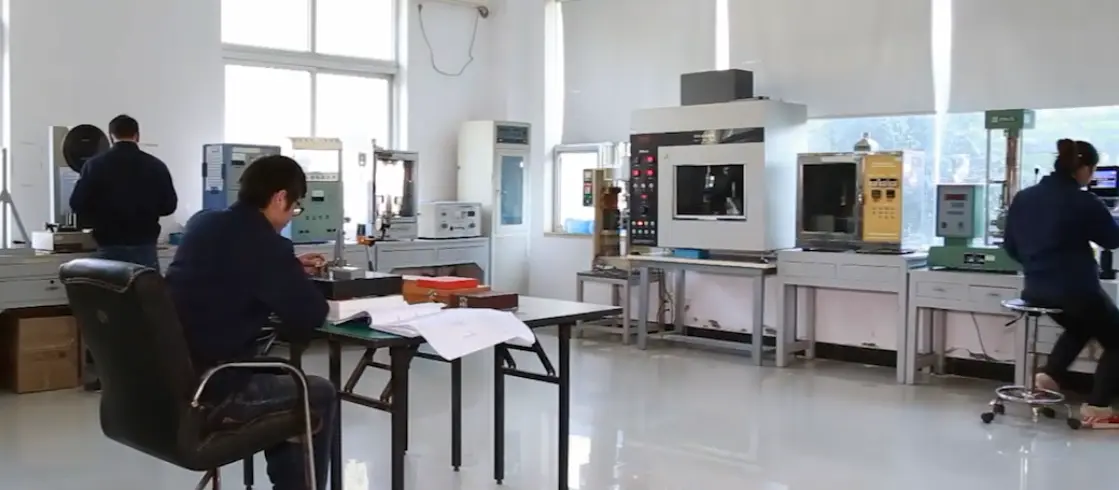

عملية مراقبة الجودة
1. فحص المواد الخام الواردة والتحقق من الشهادات
2. صب الحقن التلقائي وختم المعدن الدقيق
3. تجميع ومعايرة المنتجات شبه النهائية
4. اختبار خصائص التعثر الكامل بنسبة 100%
5. تحمل اختبار أداء الجهد والعزل
6. اختبار الشيخوخة في درجات الحرارة العالية والمنخفضة
7. المظهر والأبعاد وفحص الشعار
8. التغليف النهائي وفحص الشحنة
التعبئة والتغليف والشحن
★ كرتونة تصدير قياسية مع بطانة مقاومة للصدمات
★ صندوق المجموعة معبأ لتجنب الخدش
★ تسمية واضحة: النموذج، الحالي، الأعمدة، الكمية، الشهادة
★ مناسبة للنقل البحري والجوي والبري
★ دعم التعبئة والتغليف OEM، والشعار المخصص والتسمية
حالات نجاح العملاء
تم تصدير CDADA MCB DPN 6KA إلى أكثر من 50 دولة ومنطقة:
★ العرض بالجملة على المدى الطويل للموزعين الأوروبيين والآسيويين
★ مشاريع تجديد الدوائر المنزلية في الشرق الأوسط وأفريقيا
★ التعاون OEM مع العلامات التجارية الكهربائية العالمية المعروفة
★ دعم توزيع الطاقة للمطورين العقاريين
★ أوامر مستقرة من المقاولين الكهربائية وتكامل الأنظمة
لماذا تختار دادا إلكتريك؟
★ أكثر من 40 عامًا من الخبرة المهنية في مجال البحث والتطوير والإنتاج لقواطع الدائرة الكهربائية
★ تم إنتاج 90% من المكونات الأساسية داخليًا، ومراقبة الجودة بشكل مستقر
★ شهادة ISO9001، الامتثال الكامل للمعايير الدولية
★ شهادات كاملة: CE، CB، CCC، إلخ.
★ قدرة إنتاجية كبيرة، والتسليم السريع للطلبات بالجملة
★ الدعم الفني الاحترافي وخدمة ما بعد البيع
★ قبول تخصيص OEM وتصنيع التصميم الشخصي لتلبية متطلبات السوق
★ النظام اللوجستي العالمي، والتسليم الآمن وفي الوقت المحدد
