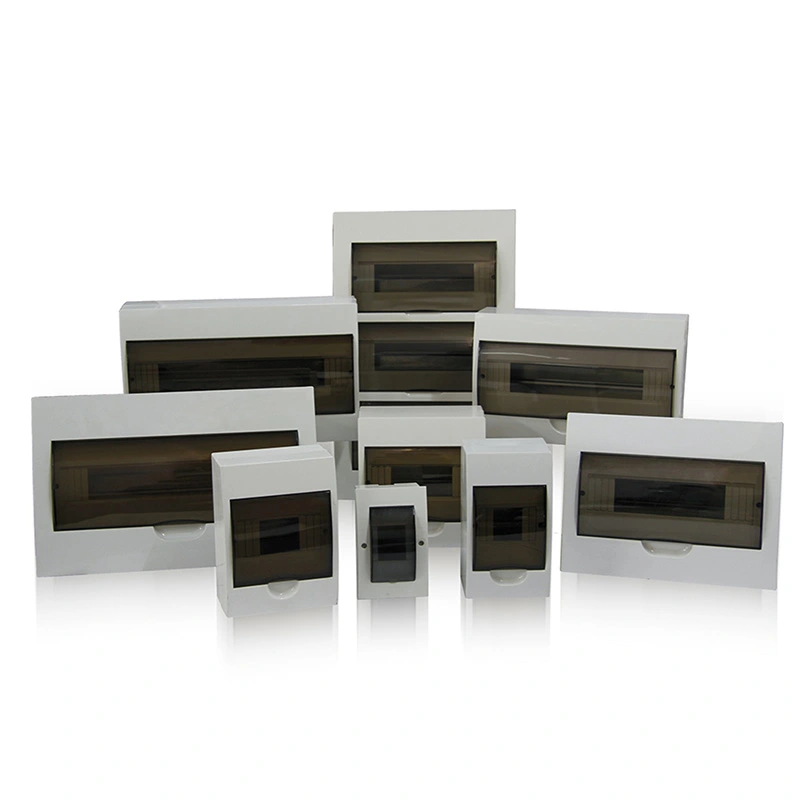

ما هو صندوق التوزيع ولماذا هو مهم في الأنظمة الكهربائية الحديثة؟

A صندوق التوزيعيعد أحد أهم المكونات في أي تركيب كهربائي، سواء كان سكنيًا أو تجاريًا أو صناعيًا. إنه بمثابة المحور المركزي الذي يوزع الطاقة الكهربائية بأمان وكفاءة عبر دوائر متعددة مع حماية الأنظمة من الأحمال الزائدة والدوائر القصيرة والأعطال الكهربائية. توفر هذه المقالة فهمًا عميقًا وعمليًا لصناديق التوزيع، بما في ذلك هيكلها ومبادئ عملها وأنواعها ومعايير الاختيار واعتبارات التثبيت ومعايير السلامة وممارسات الصيانة. كما أنه يعالج مخاوف المستخدمين الشائعة ونقاط الضعف الواقعية لمساعدة المهندسين والمقاولين ومديري المرافق على اتخاذ قرارات مستنيرة.

جدول المحتويات

• 1. مقدمة لصناديق التوزيع
• 2. لماذا تعتبر صناديق التوزيع ضرورية
• 3. الهيكل الداخلي والمكونات
• 4. أنواع صناديق التوزيع
• 5. كيفية اختيار صندوق التوزيع المناسب
• 6. أفضل ممارسات التثبيت
• 7. معايير السلامة وميزات الحماية
• 8. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها
• 9. الصيانة وتمديد العمر الافتراضي
• 10. جدول المقارنة الفنية
• 11. الأسئلة المتداولة
• 12. الخلاصة ورؤى الصناعة

1. مقدمة لصناديق التوزيع

يعد صندوق التوزيع (يُسمى غالبًا صندوق DB أو لوحة الكسارة أو لوحة اللوحة الكهربائية) جزءًا أساسيًا من أي نظام توزيع كهربائي. يتلقى الطاقة الواردة من مصدر الإمداد الرئيسي ويعيد توزيعها إلى دوائر صادرة متعددة. تتم حماية كل دائرة عادةً بواسطة قاطع دائرة أو مصهر لضمان السلامة الكهربائية.

في البنية التحتية الحديثة، أصبحت الأحمال الكهربائية أكثر تعقيدًا بسبب زيادة استخدام الأجهزة وأنظمة التشغيل الآلي والآلات الصناعية. بدون صندوق توزيع مصمم بشكل صحيح، ستواجه الأنظمة الكهربائية أحمالًا زائدة متكررة، وعدم الكفاءة، ومخاطر السلامة.

2. لماذا تعتبر صناديق التوزيع ضرورية

صناديق التوزيع ليست مجرد حاويات سلبية؛ إنهم يضمنون بنشاط الاستقرار والسلامة الكهربائية. ويمكن فهم أهميتها من عدة جوانب:

• حماية السلامة:يمنع الحمل الزائد الكهربائي، والدوائر القصيرة، ومخاطر الحريق.
• إدارة الطاقة:يوزع الكهرباء بالتساوي عبر الدوائر.
• تنظيم النظام:يحافظ على الأسلاك منظمة ويمكن التحكم فيها.
• العزل الخطأ:يسمح بإغلاق دوائر معينة دون التأثير على النظام بأكمله.
• قابلية التوسع:يدعم التوسع المستقبلي للأحمال الكهربائية.

في المباني السكنية، يضمن صندوق التوزيع أن الإضاءة وتكييف الهواء والأجهزة تعمل بأمان. وفي البيئات الصناعية، يصبح الأمر أكثر أهمية بسبب الآلات عالية الطاقة والعمليات المستمرة.

3. الهيكل الداخلي والمكونات

يتكون صندوق التوزيع النموذجي من عدة مكونات رئيسية تعمل معًا لضمان توزيع آمن وفعال للطاقة.

• قواطع الدائرة الرئيسية:يتحكم في النظام بأكمله ويوفر الحماية الأولية.
• قواطع الدائرة الفرعية:حماية الدوائر الفردية من التحميل الزائد.
• أشرطة التوصيل:توصيل الكهرباء وتوزيع الطاقة داخليا.
• القضبان المحايدة والأرضية:ضمان التأريض السليم والسلامة.
• الضميمة:غلاف واقي مصنوع من المعدن أو البلاستيك المقاوم للهب.
• محطات الأسلاك:نقاط اتصال للكابلات الواردة والصادرة.

يلعب كل مكون دورًا حيويًا في ضمان بقاء النظام مستقرًا تحت الأحمال الكهربائية المختلفة.

4. أنواع صناديق التوزيع

تأتي صناديق التوزيع بأنواع مختلفة اعتمادًا على التطبيق ومستوى الجهد وبيئة التثبيت.

• لوحة التوزيع الرئيسية (MDB):نقطة التوزيع الأساسية تتلقى الطاقة من المرافق.
• لوحة التوزيع الفرعية (SDB):يوزع الطاقة على مناطق أو أقسام أصغر.
• لوحة التوزيع النهائية:يوفر الطاقة مباشرة لأجهزة المستخدم النهائي.
• صندوق التوزيع الصناعي:مصممة للآلات الثقيلة وبيئات التحميل العالية.
• صندوق التوزيع السكني:يستخدم في المنازل والمباني الصغيرة.

تم تصميم كل نوع بتصنيفات مختلفة للسعة ومتطلبات السلامة لتتناسب مع المتطلبات الكهربائية المحددة.

5. كيفية اختيار صندوق التوزيع المناسب

يعد اختيار صندوق التوزيع المناسب أمرًا بالغ الأهمية للسلامة والأداء. يجب مراعاة عدة عوامل:

• سعة التحميل:تأكد من أن الصندوق يمكنه التعامل مع الحمل الكهربائي الإجمالي.
• عدد الدوائر:اختر بناءً على احتياجات التوسع الحالية والمستقبلية.
• جودة المواد:العبوات المعدنية للاستخدام الصناعي، والبلاستيك للاستخدام السكني.
• حماية الدخول (تصنيف IP):يحدد مقاومة الغبار والماء.
• معايير الامتثال:يجب أن تستوفي معايير السلامة الكهربائية الدولية.

غالبًا ما يؤدي الاختيار السيئ إلى ارتفاع درجة الحرارة والتعثر المتكرر وفشل النظام.

6. أفضل ممارسات التثبيت

يضمن التثبيت الصحيح موثوقية وسلامة صندوق التوزيع على المدى الطويل. تشمل الممارسات الرئيسية ما يلي:

• قم بالتركيب في مكان جاف وجيد التهوية ويمكن الوصول إليه.
• تأكد من التوصيلات الأرضية والتأريض الصحيحة.
• استخدم قواطع الدائرة ذات التصنيف الصحيح لكل حمل.
• قم بتسمية جميع الدوائر بشكل واضح لسهولة التعرف عليها.
• حافظ على تنظيم الأسلاك لتجنب ارتفاع درجة الحرارة والارتباك.

يوصى بشدة بالتركيب الاحترافي للأنظمة الصناعية والتجارية.

7. معايير السلامة وميزات الحماية

تتضمن صناديق التوزيع الحديثة ميزات أمان متعددة لحماية كل من المعدات والمستخدمين.

• حماية الزائد لمنع التدفق الحالي المفرط.
• حماية ماس كهربائى لظروف الخطأ المفاجئ.
• أجهزة التيار المتبقي (RCD) للكشف عن التسرب.
• الحماية من خطأ القوس في الأنظمة المتقدمة.

يضمن التوافق مع IEC والقوانين الكهربائية الوطنية التشغيل الآمن عبر بيئات مختلفة.

8. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها

حتى صناديق التوزيع المثبتة جيدًا يمكن أن تواجه مشكلات مع مرور الوقت. تشمل المشاكل الشائعة ما يلي:

• التعثر المتكرر:عادة ما يكون السبب هو الحمل الزائد أو الأجهزة الخاطئة.
• ارتفاع درجة الحرارة:في كثير من الأحيان بسبب الاتصالات فضفاضة أو الأسلاك الصغيرة.
• تآكل:يحدث في البيئات الرطبة دون حماية العلبة المناسبة.
• فشل الكسارة:قد تفشل مكونات التقادم في الاستجابة بشكل صحيح.

يساعد الفحص الروتيني على تحديد هذه المشكلات مبكرًا ويمنع توقف النظام عن العمل.

9. الصيانة وتمديد العمر الافتراضي

تعمل الصيانة المناسبة على إطالة عمر صندوق التوزيع بشكل كبير وتحسين السلامة.

• قم بفحص توصيلات الأسلاك بانتظام بحثًا عن الرخاوة.
• تنظيف المكونات الداخلية لمنع تراكم الغبار.
• اختبار قواطع الدائرة بشكل دوري.
• استبدل المكونات التالفة أو القديمة على الفور.
• مراقبة توزيع الأحمال لتجنب عدم التوازن.

يمكن للنظام الذي يتم صيانته جيدًا أن يعمل بكفاءة لأكثر من عقد من الزمان اعتمادًا على ظروف الاستخدام.

10. جدول المقارنة الفنية

11. الأسئلة المتداولة

س1: ما هي الوظيفة الرئيسية لصندوق التوزيع؟
فهو يوزع الطاقة الكهربائية بأمان في دوائر متعددة مع حماية الأنظمة من الأحمال الزائدة والأعطال.

س2: كم من الوقت يستمر صندوق التوزيع؟
مع الصيانة المناسبة، يمكن أن يستمر لمدة 10-20 سنة حسب الظروف البيئية والاستخدام.

س3: هل يمكن ترقية صندوق التوزيع؟
نعم، يمكن تركيب دوائر إضافية وقواطع مطورة إذا كانت العلبة تدعم التوسع.

س 4: ما الذي يسبب تعطل صندوق التوزيع بشكل متكرر؟
تعد الدوائر الزائدة أو الأجهزة المعيبة أو مشكلات الأسلاك من الأسباب الشائعة.

س 5: هل التثبيت الاحترافي ضروري؟
لأسباب تتعلق بالسلامة والامتثال، يوصى بشدة بالتركيب الاحترافي، خاصة للأنظمة الصناعية.

12. الخلاصة ورؤى الصناعة

صندوق التوزيع هو أكثر من مجرد حاوية كهربائية - فهو جوهر أي نظام توزيع طاقة آمن وفعال. مع استمرار نمو الطلب على الكهرباء عبر القطاعات السكنية والتجارية والصناعية، أصبحت أهمية أنظمة التوزيع الموثوقة أكثر أهمية.

يمكن أن يؤدي الاختيار والتركيب والصيانة الصحيحة إلى تقليل المخاطر التشغيلية بشكل كبير مع تحسين كفاءة الطاقة. إن الاستثمار في صناديق التوزيع عالية الجودة يضمن السلامة والاستقرار على المدى الطويل لأي بنية تحتية كهربائية.

في الممارسة الهندسية الحديثة، يُترجم الاهتمام بالتفاصيل في أنظمة التوزيع مباشرةً إلى الموثوقية التشغيلية وضمان السلامة.
