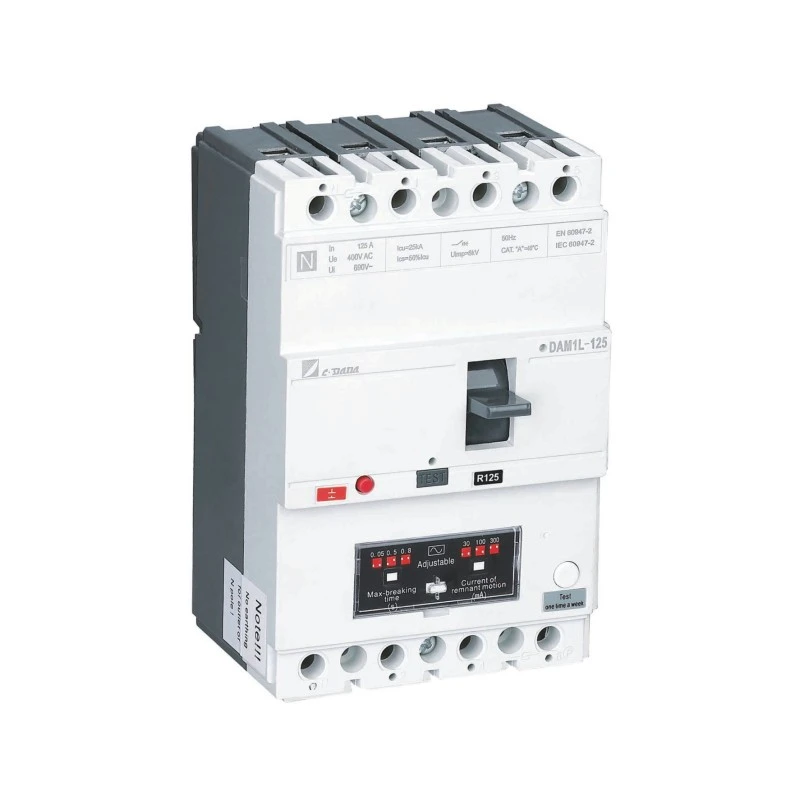

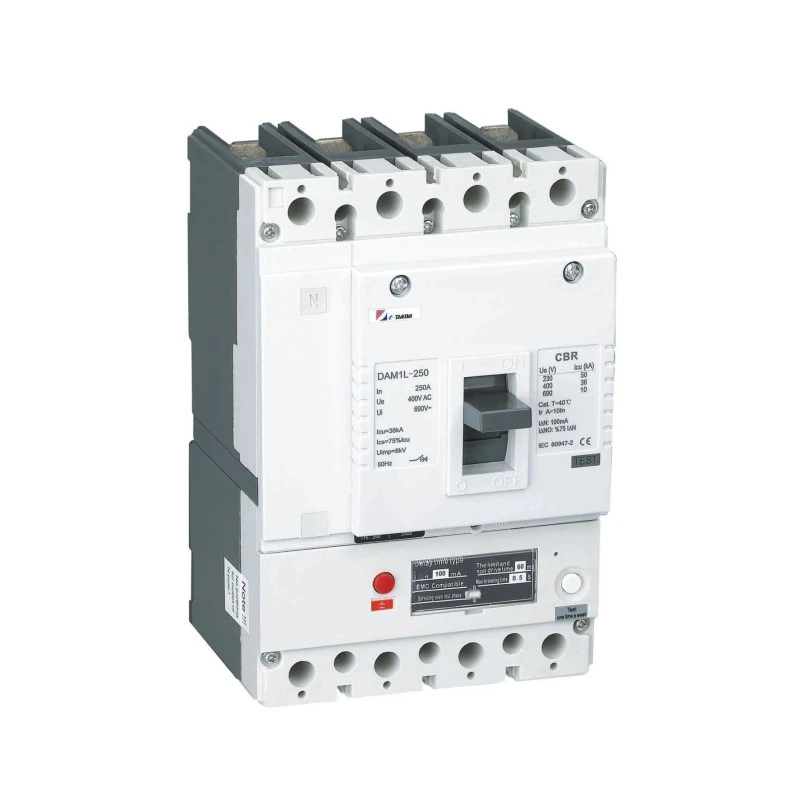

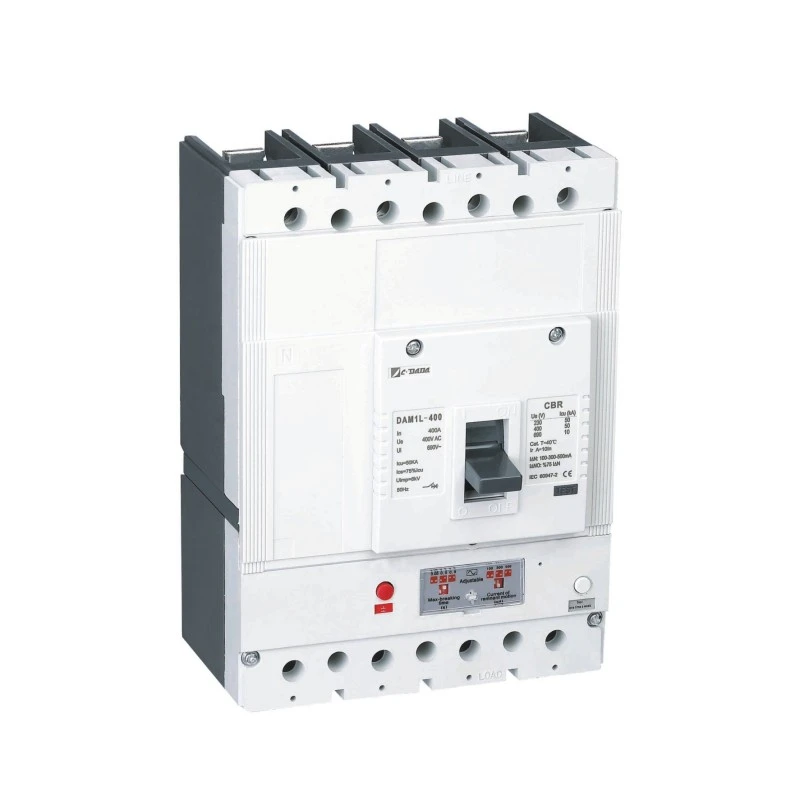

قاطع دائرة من نوع التيار المتردد مع تشغيل التيار المتبقي
Model:DAM1L
CDADA، شركة مصنعة محترفة تتمتع بأكثر من 40 عامًا من الخبرة، يمكنها تقديم قاطع دائرة تيار متردد عالي الجودة مع تشغيل التيار المتبقي (DAM1L). 4P، 10–500A، معتمد من CE/CB/SEMKO. صحيح CBR من نوع AC للتسرب الجيبي فقط. مثالية للحماية من الحرائق السكنية والصناعية/الشخصية.
يمكنك تلبية معايير السلامة العالمية باستخدام قاطع الدائرة الكهربائية من نوع CDADA DAM1L AC مع تشغيل التيار المتبقي، وهو تسرب أرضي عالي التكامل MCCB تم تصميمه بواسطة Shanghai DADA Electric CO., LTD. لحماية موثوقة ضد الأعطال الأرضية الجيبية للتيار المتردد فقط (وفقًا للمعيار IEC 60755).
تم تصميمه على شكل قاطع علبة مقولب 4P مصنف من 10 أمبير إلى 500 أمبير عند 400 فولت/415 فولت، فهو يدمج الحماية من الحمل الزائد والدائرة القصيرة والتيار المتبقي في وحدة واحدة مدمجة. معتمد من CE وCB وSEMKO، يعتبر DAM1L مثاليًا للتطبيقات التي يكون فيها اكتشاف تسرب التيار المتردد النقي كافيًا مثل الأسلاك السكنية القياسية أو دوائر الإضاءة أو أحمال المحرك بدون محركات إلكترونية.
بفضل I△n القابل للتعديل (30 مللي أمبير - 1000 مللي أمبير)، والإلكترونيات التي تعمل بالطاقة متعددة المراحل (تعمل حتى 50 فولت)، والفصل القوي للقوس، فإنه يوفر أداءً آمنًا من الفشل في المباني والأنفاق والبنية التحتية - مع الامتثال الصارم لمتطلبات RCD من النوع AC.
المواصفات الرئيسية
| نوع المنتج: | قاطع دائرة التيار المتبقي من نوع AC (متكامل RCBO/MCCB) |
| سلسلة الموديل: | دام1L |
| البولنديين: | 4P (قياسي) |
| التصنيف الحالي (في): | 10 أمبير - 500 أمبير |
| الجهد المقنن: | 400 فولت / 415 فولت تيار متردد، 50 هرتز |
| جهد العزل (واجهة المستخدم): | 400 فولت (<160 أمبير)، 690 فولت (> 250 أمبير) |
| نوع التيار المتبقي: | نوع التيار المتردد - يستجيب فقط لتسرب التيار المتردد الجيبي السلس |
| إعدادات I△n: | 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير، 500 مللي أمبير، 1000 مللي أمبير (قابل للتعديل في الموقع) |
| وقت الرحلة: | لحظي أو متأخر (0.05 ثانية - 0.8 ثانية، حسب الإعداد) |
| كسر القدرة: | أنواع B/S/H (حتى كسر عالي > 160 أمبير) |
| الشهادات: | سي، سي بي، سيمكو |
الميزات الرئيسية:
★ دائرة RCD تعمل بالطاقة متعددة المراحل → تعمل عند ≥50 فولت
★ زر الضغط للاختبار
★ اتصالات رئيسية وقوسية منفصلة
★ رحلة مغناطيسية قابلة للتعديل (0.8–1.0×بوصة)
★ مناعة EMI قوية
★ دعم كامل للملحقات (رحلة التحويلة، جهات الاتصال الإضافية، المقبض الدوار)
لماذا تختار CDADA AC TYPE CBR؟
★ صحيح التوافق من نوع AC
على عكس الأجهزة "العالمية" من النوع A، تم تحسين CBR من النوع AC من CDADA فقط لتسرب التيار المتردد الجيبي - مما يوفر كفاءة أعلى من حيث التكلفة في حالة عدم وجود الأحمال الإلكترونية (على سبيل المثال، VFDs، SMPS).
★ تصميم الطاقة الآمن من الفشل
تستمد إلكترونيات RCD الطاقة من جميع المراحل، مما يضمن التشغيل حتى أثناء فقدان الطور الواحد أو انخفاض الجهد الشديد - وهي ميزة حاسمة مقارنة بالمنافسين الذين يعملون بالطاقة أحادية الطور.
★ أدوار السلامة المزدوجة
● 30 مللي أمبير: يتوافق مع اللجنة الكهروتقنية الدولية (IEC) للحماية الشخصية من الصدمات
● 100 مللي أمبير – 1000 مللي أمبير: يمنع حرائق فشل العزل في الكابلات وصناديق التوصيل
★ الحماية الميدانية القابلة للتعديل
قم بضبط الحساسية والتأخير الزمني لتتناسب مع ظروف التثبيت — لتجنب الرحلات المزعجة مع الحفاظ على الامتثال للتعليمات البرمجية.
★ التكامل الصناعي
يجمع بين MCCB وRCD في وحدة واحدة محكمة الغلق - مما يوفر المساحة ويقلل أخطاء الأسلاك ويضمن التنسيق المثالي.
★ مقبولة عالميًا
مع CE، وCB، وSEMKO، تمت الموافقة على استخدامه في جميع أنحاء أوروبا، والشرق الأوسط، وإفريقيا، وآسيا - وهو مثالي لمصنعي اللوحات الموجهة للتصدير.
★ لقد تم توريد منتجاتنا لمشاريع شبكات الكهرباء، والمنشآت الصناعية، والمباني التجارية، ومشاريع البنية التحتية في العديد من البلدان.
★ نحن نستثمر بشكل مستمر في البحث والتطوير، ونراقب المعايير العالمية واتجاهات السوق، ونتعاون مع خبراء الصناعة لترقية مجموعة منتجاتنا.
التطبيقات النموذجية
المباني السكنية: اللوحات الرئيسية أو الدوائر الفرعية (الإنارة، المقابس) بدون إلكترونيات
الإضاءة التجارية: دوائر سقف المكاتب، أضواء الممرات
أحمال المحركات التقليدية: المضخات والمراوح والضواغط (غير مدفوعة بـ VFD)
البنية التحتية: إنارة الأنفاق، خزائن الشوارع، غرف آلات المصاعد
المشاريع الحساسة من حيث التكلفة: حيث تكون أجهزة RCD من النوع A غير ضرورية ومحددة بشكل مفرط
التعليمات
س1: ماذا يعني "نوع التيار المتردد" بالنسبة لجهاز التيار المتبقي؟
A1: تستجيب أجهزة CBR من نوع التيار المتردد فقط للتيارات المتبقية الناعمة الجيبية (على سبيل المثال، من العزل التالف في السخانات أو المحركات). فهي لا تكتشف نبض التيار المستمر من الأجهزة الإلكترونية مثل شواحن الهاتف أو برامج تشغيل LED. استخدم النوع A في حالة وجود مثل هذه الأحمال.
Q2: هل يمكنني استخدام AC CBR 63A لدائرة مقبس منزلي؟
ج2: فقط إذا كانت الدائرة لا تحتوي على أجهزة إلكترونية (على سبيل المثال، أحمال مقاومة نقية مثل المصابيح المتوهجة أو الغلايات القديمة). بالنسبة للمنازل الحديثة التي تحتوي على أجهزة تلفزيون أو أجهزة كمبيوتر محمولة أو مصابيح LED، اختر RCD من النوع A بدلاً من ذلك.
س3: لماذا أختار نوع AC بدلاً من النوع A؟
A3: تكلفة أقل ومناعة أعلى ضد التعثر الكاذب في بيئات التيار المتردد البحتة. إذا كان نظامك لا يحتوي على مقومات أو محولات أو مصادر طاقة في وضع التبديل، فإن نوع التيار المتردد يكون كافيًا وأكثر اقتصادًا.
س4: هل يعمل إذا فشلت مرحلة واحدة؟
ج4: نعم! يتم تشغيل دائرة RCD من خلال مصدر إمداد متعدد المراحل، لذلك تظل نشطة حتى أثناء فقدان الطور أو انخفاض الجهد إلى 50 فولت - مما يضمن الحماية المستمرة من التسرب.
س 5: لماذا تختار CDADA لقاطع الدائرة من نوع التيار المتردد مع تشغيل التيار المتبقي؟
ج5: تقدم CDADA:
● تصميم حقيقي من النوع AC متوافق مع IEC 60755
● MCCB + RCD مدمجان في وحدة واحدة (لا توجد مشكلات في التوافق)
● إلكترونيات تعمل بالطاقة متعددة المراحل لضمان الموثوقية
● إمكانية ضبط I△n وتأخير الوقت في الموقع
● الشهادات العالمية (CE/CB/SEMKO) بأسعار مناسبة لمصنعي المعدات الأصلية
