قاطع دائرة مقولب 1000 فولت تيار مستمر
Model:DAM3PV Series
CDADA هي شركة مصنعة موثوقة في الصين، يمكنها تقديم قواطع دوائر مقولبة 1000V DC في جميع أنحاء العالم. يصل إلى 800 أمبير، متوافق مع IEC، لشبكات الطاقة الشمسية الكهروضوئية والتيار المستمر. خيارات 2P/4P، كسر 20-40 كيلو أمبير، مع العزل والملحقات. DIN أو تركيب اللوحة. موثوق به من قبل شركات تكامل الطاقة الشمسية العالمية.

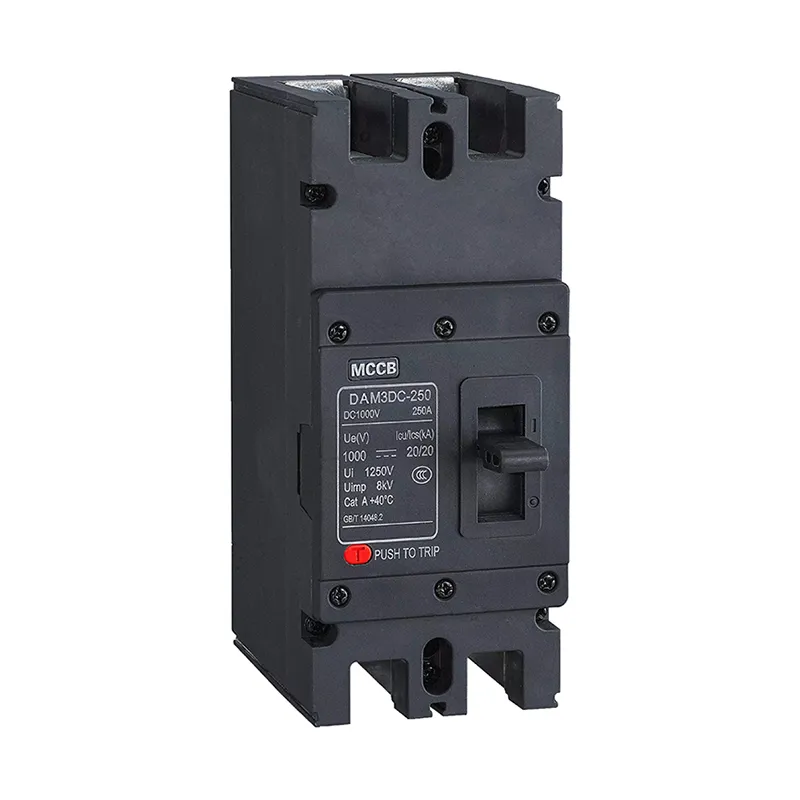

تم تصميم قاطع الدائرة المقولب CDADA DAM3PV Series 1000V DC لتلبية الاحتياجات الملحة لأنظمة الطاقة المتجددة الحديثة، ويوفر حماية قوية من الحمل الزائد وقصر الدائرة في شبكات الطاقة DC والمنشآت الكهروضوئية (PV) حتى DC 1500V و800A. Shanghai DADA Electric CO., LTD.، باعتبارها الشركة المصنعة، تم تحسين أداء DC MCCB عالي الأداء خصيصًا لمزارع الطاقة الشمسية، ومحطات تخزين البطاريات، والبنية التحتية لشحن المركبات الكهربائية، وشبكات التيار المستمر الصغيرة الصناعية.
على عكس قواطع التيار المتردد، تتميز سلسلة DAM3PV بنظام تبريد قوسي متخصص يقاطع أقواس التيار المستمر عالية الطاقة بأمان - وهو أمر بالغ الأهمية في الأنظمة حيث يظل الجهد ثابتًا ولا تنطفئ الأقواس ذاتيًا. مع جهد التشغيل المقدر 1000 فولت أو 1500 فولت تيار مستمر، فهو يدعم كلا من معماريات الطاقة الشمسية السكنية/التجارية (1000 فولت) وعلى نطاق المرافق (1500 فولت).
متوفر بتكوينات 2P و3P و4P، يوفر DAM3PV تيارات إطارية من 250 أمبير إلى 800 أمبير وتيارات مقدرة قابلة للتعديل (على سبيل المثال، 100 أمبير - 250 أمبير لـ 250 إطارًا). إنه يوفر قدرة كسر نهائية تصل إلى 40 كيلو أمبير (عند الفولتية المنخفضة) و20 كيلو أمبير عند 1000 فولت/1500 فولت تيار مستمر، مما يضمن إزالة الأعطال بشكل موثوق حتى في المصفوفات الكبيرة. يشتمل القاطع على وظيفة عزل مدمجة، وحماية IP20، ويدعم التشغيل اليدوي أو الكهربائي، بالإضافة إلى جهات اتصال مساعدة ورحلة تحويلة وإنذار للمراقبة والتحكم عن بعد.
معتمد وفقًا للمعايير الدولية ومصمم للبيئات القاسية (درجة التلوث 3، -5 درجة مئوية إلى +40 درجة مئوية)، يعد CDADA DAM3PV الخيار الآمن والقابل للتطوير والجاهز للمستقبل لحماية طاقة التيار المستمر.
المواصفات الرئيسية
|
المعلمة |
قيمة |
|
مسلسل |
DAM3PV (بواسطة CDADA / Shanghai DADA Electric) |
|
يكتب |
قاطع دائرة الحالة المقولب DC (MCCB) |
|
تصنيف الإطار الحالي (Inm) |
250A، 320A، 400A، 630A، 800A |
|
التصنيف الحالي (في) |
100 أمبير - 800 أمبير (قابلة للتكوين لكل إطار) |
|
البولنديين |
2ف، 3ف، 4ف |
|
تصنيف جهد العمل (UE) |
تيار مستمر 1000 فولت (متوفر أيضًا حتى 1500 فولت) |
|
جهد العزل (Ui) |
1250 فولت / 1500 فولت |
|
دفعة تحمل الجهد (Uimp) |
8-12 كيلو فولت |
|
قدرة الكسر القصوى (ICU) |
40 كيلو أمبير @ 500 فولت تيار مستمر؛ 20 كيلو أمبير عند 1000 فولت/1500 فولت تيار مستمر |
|
قدرة قطع الخدمة (ICS) |
20 كيلو أمبير (100% من وحدة العناية المركزة عند 1000 فولت+) |
|
نوع الإصدار |
الكهرومغناطيسي فقط (200) أو الحراري + المغناطيسي (300) |
|
رحلة لحظية |
10 × ان |
|
الحياة الميكانيكية |
3000-8000 عملية (حسب حجم الإطار) |
|
الحياة الكهربائية |
≥1000 عملية |
|
وظيفة العزل |
✅ نعم (يلبي متطلبات سلامة المعزل) |
|
تصاعد |
ثابت أو المكونات في |
|
مستوى الحماية |
IP20 |
|
مُكَمِّلات |
جهة الاتصال المساعدة، رحلة التحويل، الإنذار، المشغل اليدوي/الكهربائي |
|
غطاء القوس |
غطاء اختياري "بدون قوس" لتعزيز السلامة |
|
درجة حرارة التشغيل. |
-5 درجة مئوية إلى +40 درجة مئوية (متوسط 24 ساعة ≥ +35 درجة مئوية) |
|
ارتفاع |
≥2000 م |
|
درجة التلوث |
ثالثا |
لماذا تختار قاطع الدائرة المقولب CDADA 1000V DC؟
★ صحيح تكنولوجيا انقطاع قوس العاصمة
يضمن شلال القوس ونظام النفخ المغناطيسي المصمم خصيصًا انقطاعًا آمنًا لأعطال التيار المستمر ذات الجهد العالي - وليس قاطع تيار متردد معدل.★ الطاقة الشمسية الأمثل لأنظمة 1000 فولت و1500 فولت
يغطي جميع الفولتية الرئيسية للسلسلة الكهروضوئية، بدءًا من الأسطح وحتى نطاقات المرافق، مع مطابقة واضحة للقطب/الجهد.★ قدرة كسر عالية في جهد النظام
يفي 20 كيلو أمبير عند 1000 فولت تيار مستمر بمتطلبات اللجنة الكهروتقنية الدولية (IEC) لمحطات الطاقة الشمسية الكبيرة - ويضمن التنسيق الانتقائي مع الأجهزة النهائية.★ عزل مدمج + ملحقات
يعمل كجهاز حماية وعازل للصيانة؛ يدعم التعثر عن بعد وتعليقات الحالة عبر الوحدات الاختيارية.★ قوية للبيئات القاسية
درجة التلوث 3 ونطاق درجة الحرارة الواسع يجعلها مناسبة للتركيبات الصحراوية أو الساحلية أو على الأسطح.★ الامتثال والدعم العالمي
تم تصميمه وفقًا لمعايير IEC، بدعم من الفريق الفني التابع لـ Shanghai DADA، مع وثائق باللغة الإنجليزية للمشاريع الدولية.
التطبيقات النموذجية
مزارع الطاقة الشمسية على نطاق المرافق: حماية جانبية للتيار المستمر عند مدخل المجمع أو العاكس
الطاقة الكهروضوئية التجارية على السطح: تجميع سلسلة 1000 فولت وعزل الأخطاء
أنظمة تخزين طاقة البطارية (BESS): حماية ناقل التيار المستمر
محطات الشحن السريع EV: توزيع التيار المستمر عالي الطاقة
شبكات التيار المستمر للسكك الحديدية والاتصالات: حماية موثوقة لدائرة الطاقة الاحتياطية
لماذا تختار كدادا؟
★ لدينا خط إنتاج مخصص لـ "Solar DC"، بما في ذلك قواطع دوائر التيار المستمر، والصمامات، وSPDs، والمجمعات المصممة للمتطلبات الفريدة للأنظمة الكهروضوئية.
★ خدمات تصنيع المعدات الأصلية (العلامة التجارية الخاصة بك على منتجاتنا) وتصنيع التصميم الشخصي (تصميم مخصص) هي نقاط القوة لدينا. نحن ندعم وضع العلامات الخاصة والتعبئة المخصصة.
★ المزايا الرئيسية لدينا هي:
1) الشهادات الدولية الكاملة،
2) قدرة قوية على تصنيع المعدات الأصلية/تصنيع التصميم الشخصي،
3) نسبة عالية من التكلفة إلى الأداء،
4) قدرة إنتاجية موثوقة على نطاق واسع،
5) خبرة تصدير واسعة النطاق.
الأسئلة المتداولة
Q1: هل يمكنني استخدام AC MCCB لأنظمة الطاقة الشمسية 1000V DC؟
ج1: لا على الإطلاق. لا تستطيع قواطع التيار المتردد مقاطعة أقواس التيار المستمر بشكل موثوق بسبب عدم وجود تقاطع صفري. وهذا قد يؤدي إلى حدوث فشل فادح أو نشوب حريق أو تلف المعدات. استخدم دائمًا MCCB المعتمد من DC مثل CDADA DAM3PV.
س2: ما الفرق بين DAM3PV-250 وDAM3PV-400HU؟
A2: تشير اللاحقة "HU" إلى أداء أعلى، بما في ذلك التحكم المحسن في القوس، والمحطات الطرفية الأكبر، والتوافق مع أغطية منع القوس. يوصى باستخدام نماذج HU لتطبيقات الطاقة الشمسية الهامة.
س3: هل أحتاج إلى غطاء قوسي؟
A3: يوصى به بشدة في الخزانات المغلقة. يحتوي "غطاء القوس الصفري" على بلازما أثناء الانقطاع، مما يحسن سلامة المشغل ويقلل الضرر الداخلي - وهو أمر مهم بشكل خاص عند 1000 فولت +.
س 4: هل يمكن استخدامه كمفتاح فصل يدوي؟
ج4: نعم. تتميز جميع موديلات DAM3PV بخصائص العزل، مما يعني أنها توفر فصلًا مرئيًا للاتصال وتفي بمعايير السلامة لعزل الصيانة.
س5: لماذا تختار CDADA بدلاً من ABB أو Schneider أو Eaton لـ DC MCCBs؟
ج5: تقدم CDADA:
● حماية فعالة من حيث التكلفة بقدرة 1000 فولت/1500 فولت للتيار المستمر دون المساس بالسلامة
● نظام متكامل للملحقات (تحويلة، إنذار، جهاز تحكم عن بعد)
● تسليم أسرع ودعم محلي في آسيا وأفريقيا وأمريكا اللاتينية
● موثوقية ميدانية مثبتة في أكثر من 10 جيجاوات من مشاريع الطاقة الشمسية المثبتة على مستوى العالم
