د المقاولين

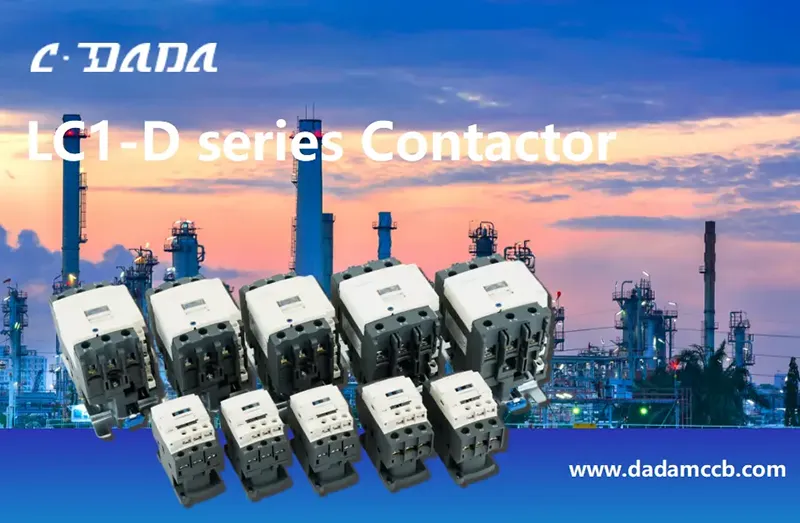

Model:LC1-D Series
Shanghai DADA Electric هي شركة مصنعة موثوقة ولدينا علاماتنا التجارية الخاصة، CDADA. موصل D (سلسلة LC1-D) الخاص بنا حاصل على شهادة IEC 60947-4-1، 3P/4P، حتى 620 أمبير، تصنيف AC-3/AC-4. خيارات الجهد لفائف واسعة. نوصي بهذا المنتج للتحكم في المحركات والأتمتة الصناعية، اتصل بنا للحصول على عرض أسعار.

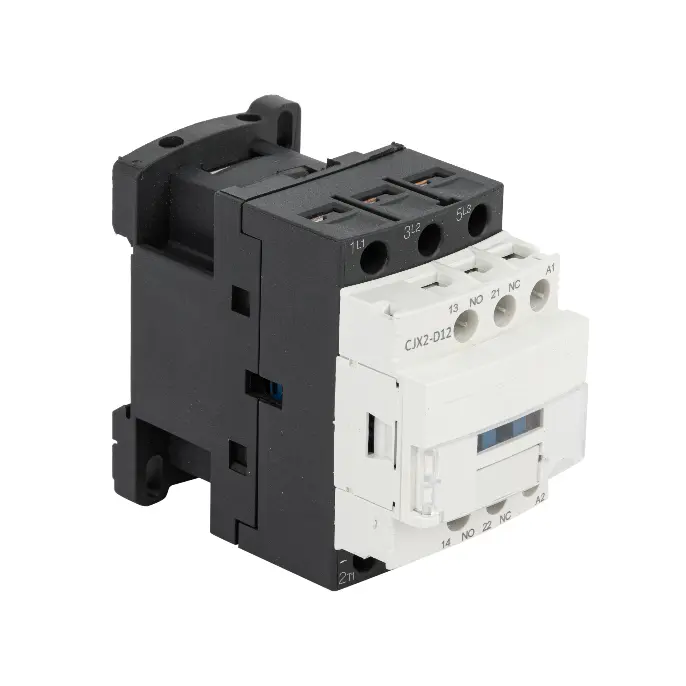

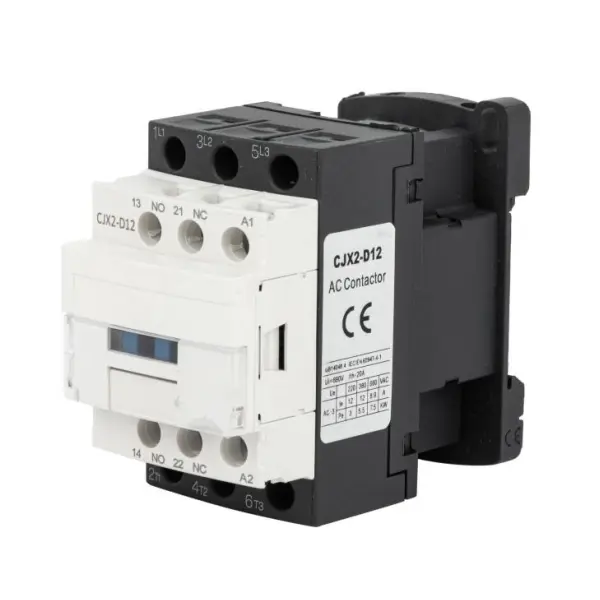

قم بتصميم التحكم الموثوق في المحرك وتبديل الطاقة باستخدام موصل CDADA LC1-D Series D، وهو موصل تيار متردد عالي الأداء صممته شركة Shanghai DADA Electric CO.,LTD لتلبية معايير IEC/EN 60947-4-1. تم تصميم سلسلة LC1-D للتطبيقات الصناعية والتجارية وتطبيقات البنية التحتية، وهي تدعم تكوينات ثلاثية أو رباعية الأقطاب مع تيارات مقدرة تتراوح من 9 أمبير إلى 95 أمبير (حتى 620 أمبير في متغيرات الخدمة الشاقة) وتتحكم في المحركات ذات القفص السنجابي ثلاثية الطور حتى 45 كيلو وات (عند 380-415 فولت، واجب AC-3).
مجهزة بجهات اتصال مساعدة قياسية 1NO+1NC، فهي تتكامل بسلاسة مع مرحلات الحمل الزائد الحراري لتوفير الحماية الكاملة للمحرك. مع خيارات ملفات التيار المتردد أو التيار المباشر (24 فولت - 600 فولت)، وفئات استخدام AC-3 وAC-4، والتصميم القوي المُصنف لعزل 690 فولت، يوفر موصل CDADA D أداءً يمكن الاعتماد عليه في دورات بدء التشغيل المتكررة، وأنظمة النقل، والمضخات، والضواغط، ووحدات التدفئة والتهوية وتكييف الهواء - حتى في البيئات الصعبة التي تصل إلى درجة حرارة محيطة تصل إلى 40 درجة مئوية وارتفاع 2000 متر.
المواصفات الرئيسية
السلسلة: D المقاولين
الماركة: CDADA | الشركة المصنعة: شركة شنغهاي دادا الكهربائية المحدودة
المعيار: IEC/EN 60947-4-1
الشهادة: سي
البولنديين: 3P أو 4P (قابل للتحديد)
تيار التشغيل المقدر (AC-3): 9 أمبير - 95 أمبير (يصل إلى 620 أمبير في النطاق الممتد)
التحكم في قوة المحرك (AC-3):
380/415 فولت: 4 كيلو واط – 45 كيلو واط
660/690 فولت: ما يصل إلى 45 كيلو واط
فئات الاستخدام: AC-3 (محركات القفص السنجابي)، AC-4 (التوصيل والقياس)
جهد العزل المقدر: 690 فولت تيار متردد
درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية
الارتفاع: ≥ 2000 م
التركيب: المستوى الرأسي ±5°، فئة التركيب III
جهات الاتصال المساعدة: 1NO + 1NC (قياسية في جميع الطرازات)
خيارات الملف:
ملفات التيار المتردد: 24 فولت، 36 فولت، 48 فولت، 110 فولت، 127 فولت، 220 فولت، 240 فولت، 380 فولت، 415 فولت، 440 فولت، 480 فولت، 500 فولت، 600 فولت
ملفات التيار المستمر: 24 فولت، 36 فولت، 48 فولت، 110 فولت، 220 فولت
ورقة البيانات الفنية
|
أغراض |
نموذج |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
القطب |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
الاتصال المساعد |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
تصنيف تيار التسخين التقليدي (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
تصنيف التشغيلية الحالي (أ) |
380/400 فولت |
ايه سي-1 ايه سي-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690 فولت |
ايه سي-3 ايه سي-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
تصنيف جهد العزل (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3) |
كيلوواط |
220/230 فولت تيار متردد 380/415 فولت تيار متردد 660/690 فولت تيار متردد |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
ملف التيار المتردد (V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
لفائف العاصمة (الخامس) |
24,36,48,110,220 |
||||||
|
أغراض |
نموذج |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
القطب |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
قطة الدائرة المساعدة: AC-15، Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
تصنيف تيار التسخين التقليدي (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
تصنيف التشغيلية الحالي (أ) |
380/400 فولت |
ايه سي-3 ايه سي-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690 فولت |
ايه سي-3 ايه سي-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
تصنيف جهد العزل (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3) |
كيلوواط |
220/230 فولت تيار متردد 380/415 فولت تيار متردد 660/690 فولت تيار متردد |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
ملف التيار المتردد (V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
لفائف العاصمة (الخامس) |
24,36,48,110,220 |
||||||
|
أغراض |
نموذج |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
القطب |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
تصنيف تيار التسخين التقليدي (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
تصنيف التشغيلية الحالي (أ) |
380/400 فولت |
ايه سي-3 ايه سي-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690 فولت |
ايه سي-3 ايه سي-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
تصنيف جهد العزل (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3) |
كيلوواط |
380/415 فولت تيار متردد 660/690 فولت تيار متردد |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
ملف التيار المتردد (V) |
110,127,220,240,380,415,440,480,500,600 |
||||||||||||
|
أغراض |
نموذج |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
القطب |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
تصنيف تيار التسخين التقليدي (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
تصنيف التشغيلية الحالي (أ) |
380/400 فولت |
ايه سي-3 ايه سي-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690 فولت |
ايه سي-3 ايه سي-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
تصنيف جهد العزل (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
قوة التحكم 3 مراحل محرك القفص (AC-3) |
كيلوواط |
380/415 فولت تيار متردد 660/690 فولت تيار متردد |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
ملف التيار المتردد (V) |
110، 127،220،240،380،415،440،480،500،600 |
||||||||||||

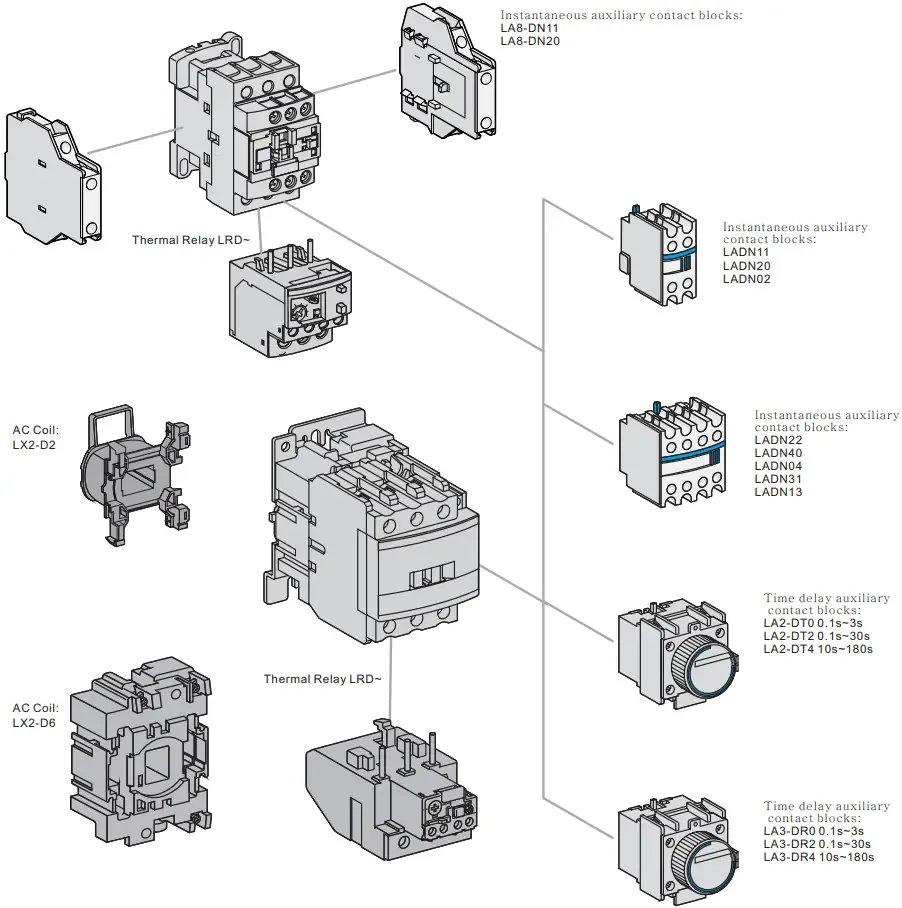

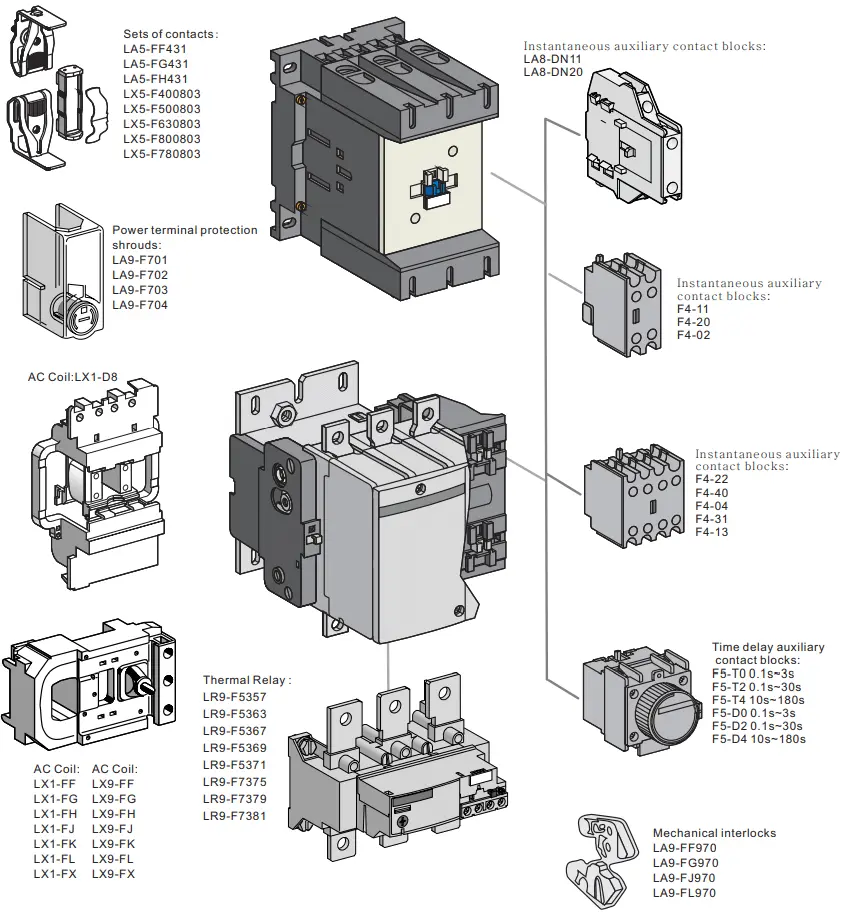

مُكَمِّلات
لماذا تختار CDADA D Contactor؟
★ الامتثال الحقيقي للجنة الكهروتقنية الدولية
تم تصميمه واختباره وفقًا للمعيار IEC/EN 60947-4-1، مما يضمن القبول العالمي وقابلية التشغيل البيني.★ الحل الكامل للتحكم في المحركات
قم بالاقتران مع مرحلات الحمل الزائد الحراري CDADA لتجميعات بدء تشغيل المحرك الكاملة - الحمل الزائد + ماس كهربائى + العزلة.★ مرونة الجهد واسعة
اختر من بين 13 ملفًا كهربائيًا للتيار المتردد و5 تيار مستمر، وهو مثالي للمشروعات العالمية أو اللوحات ذات الجهد المختلط.★ قوية للخدمة الشاقة
يدعم واجب AC-4 (العكس/التوصيل المتكرر) - مثالي للرافعات والمصاعد والناقلات.★ التكامل التوصيل والتشغيل
تتيح جهات الاتصال المساعدة القياسية 1NO+1NC سهولة التشابك أو إرسال الإشارات أو ردود فعل PLC.★ الموثوقية الصناعية
تم اختباره من أجل التحمل الكهربائي العالي، ومقاومة الاتصال المنخفضة، وقمع القوس المستقر - مما يقلل من وقت التوقف عن العمل.★ مزايانا الرئيسية هي: 1) الشهادات الدولية الكاملة، 2) قدرة قوية على تصنيع المعدات الأصلية/تصنيع التصميم الشخصي، 3) نسبة عالية من التكلفة إلى الأداء، 4) قدرة إنتاجية موثوقة على نطاق واسع، 5) خبرة تصدير واسعة النطاق.
★ يتم تصدير منتجاتنا بنجاح إلى جنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية وأفريقيا وأوروبا ودول رابطة الدول المستقلة، مع التركيز القوي على أسواق الحزام والطريق.
التطبيقات النموذجية
مشغلات المحركات: المضخات، المراوح، الضواغط، الخلاطات
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): التحكم في المبرد والمنفاخ
الأتمتة الصناعية: خطوط النقل، آلات التعبئة والتغليف
إدارة المبنى: التحكم في المصاعد، إنارة البنوك
الطاقة والمياه: معالجة مياه الصرف الصحي، وأنظمة الري
الأسئلة المتداولة
س1: ماذا يعني "D Contactor"؟
A1: يشير "D" إلى تسمية السلسلة (LC1-D) المستخدمة عالميًا لمنصة موصل التيار المتردد المعيارية والموحدة هذه. إنه ليس تصنيفًا تقنيًا - ولكنه معترف به على نطاق واسع في بناء اللوحات لتوافقه مع الملحقات مثل مرحلات التحميل الزائد والأقفال الميكانيكية.
س2: ما الفرق بين واجب AC-3 وAC-4؟
أ2:● AC-3: بدء/إيقاف عادي لمحركات القفص السنجابي (مثل المضخات والمراوح). انخفاض الضغط.
● AC-4: التوصيل المتكرر أو التقريبي أو العكسي (على سبيل المثال، الرافعات والرافعات). يتطلب الضغط الكهربائي العالي → اتصالات أكثر قوة. → تم تصنيف CDADA LC1-D لكليهما، مما يجعله متعدد الاستخدامات.
Q3: هل يمكنني استخدام هذا الموصل بدون مرحل التحميل الزائد؟
A3: لا ينصح به لأحمال المحرك. يقوم الموصل بتبديل الطاقة فقط، ولا يحمي من الأحمال الزائدة. قم دائمًا بالاقتران بمرحل الحمل الزائد الحراري أو الإلكتروني من أجل سلامة المحرك.
س 4: هل تتوفر إصدارات ذات 4 أقطاب؟
ج4: نعم! تدعم جميع موديلات LC1-D تكوينات 3P أو 4P، وهي مثالية لتطبيقات التبديل المحايدة أو الأنظمة ذات 4 أسلاك.
س 5: لماذا تختار CDADA على موصلات السلسلة D الأخرى؟
ج5: تقدم CDADA:● الامتثال الحقيقي للمعيار IEC 60947-4-1 مع تقارير الاختبار
● نطاق جهد أوسع للملف (يشمل 415 فولت، 480 فولت، 600 فولت للتصدير)
● جودة متسقة مع نقاط الاتصال المصنوعة من سبائك الفضة والمزالق القوسية
● أسعار صديقة لمصنعي المعدات الأصلية وسرعة تسليم العينات
● الشهادات العالمية (CE) والوثائق باللغة الإنجليزية
