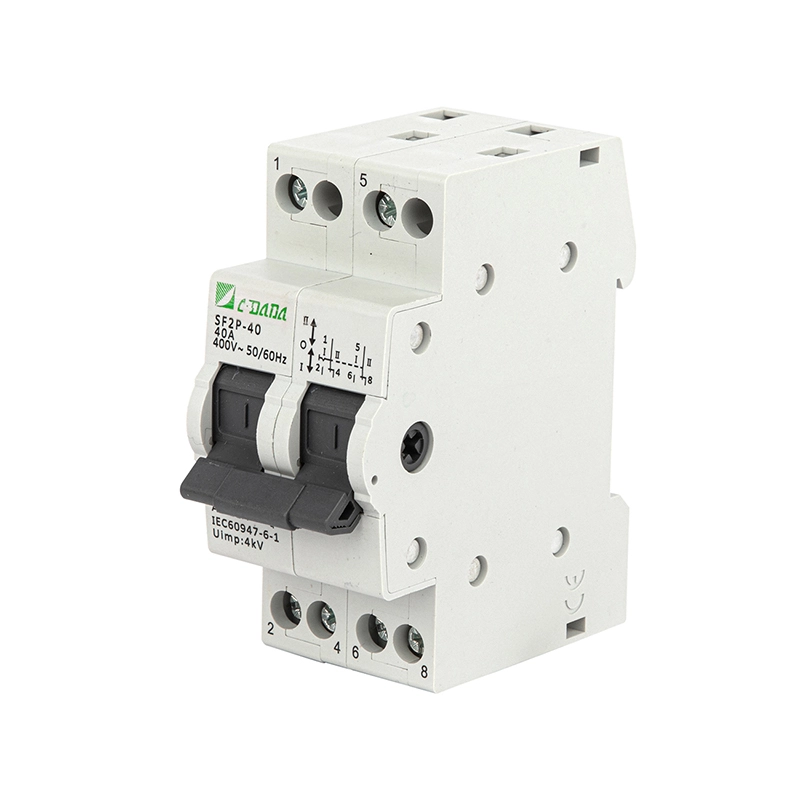

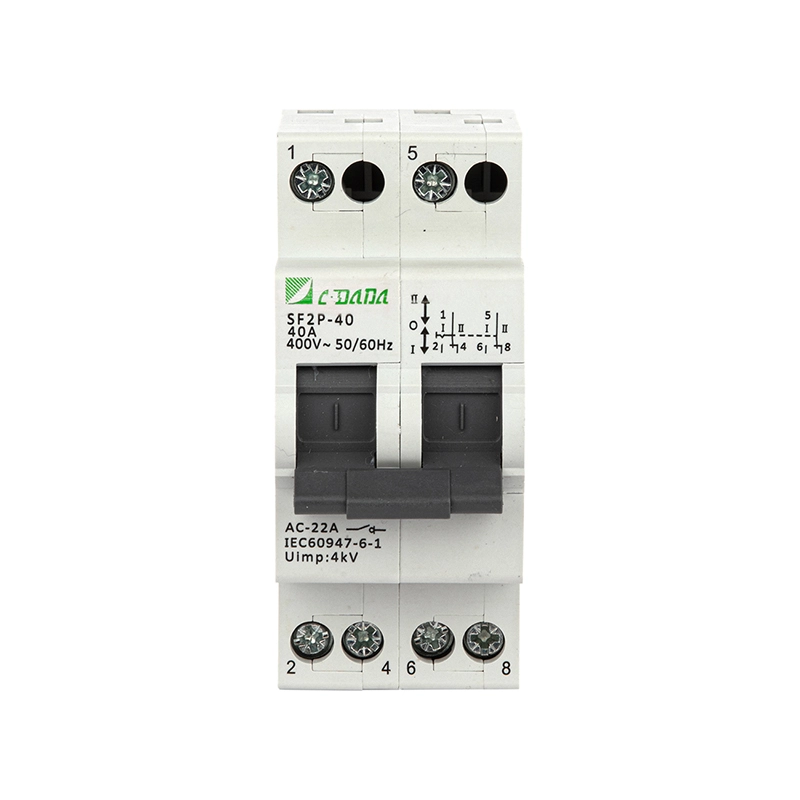

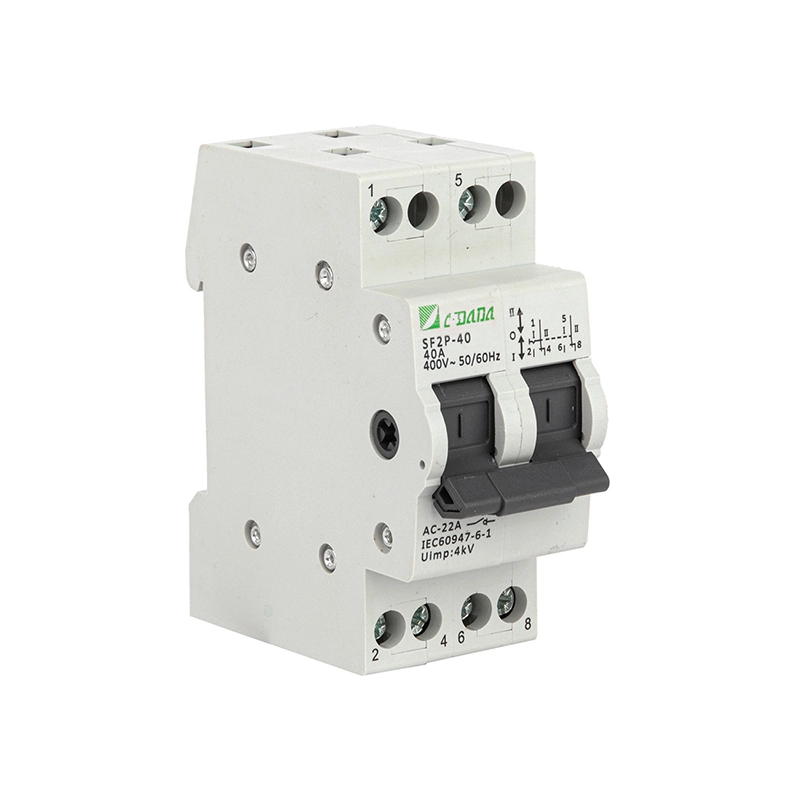

2P تبديل التبديل
Model:SF Series
مفتاح التحويل 2P هو 16-125 أمبير، مثبت على سكة DIN، ومعتمد من IEC60947-3. إذا كنت تبحث عن مصنع ومورد محترف لهذه المنتجات، فيمكنك اختيار CADAD. دليل 3 أوضاع (I-O-II) لتبديل مصدر الطاقة المزدوج. يمكن استخدامه لنقل المولدات الاحتياطية والتحكم في اتجاه المحرك وقياس الجهد.
تأكد من التبديل الآمن والموثوق لمصدر الطاقة باستخدام مفتاح التحويل CDADA SF Series 2P، وهو مناسب لتحويل الدوائر الحرجة في التطبيقات السكنية والتجارية والصناعية الخفيفة. يدعم مفتاح التحويل الصغير المثبت على سكة DIN مصادر الطاقة المزدوجة أو الأحمال مع تشغيل واضح بثلاثة أوضاع: I -OFF-II، مما يتيح انتقالات سلسة بين إمدادات التيار الكهربائي/الشبكة والنسخ الاحتياطي/المولدات، أو التحكم الأمامي/الخلفي في المحرك، أو دوائر مراقبة الطور/الجهد.
مُصنف للتيار المتردد 50/60 هرتز، 230-400 فولت، والتيارات من 16 أمبير إلى 125 أمبير، يتوافق مفتاح التحويل CDADA 2P مع معايير IEC 60947-3 وEN 60947-3. تتميز بمؤشرات موضع التشغيل/الإيقاف، واتصالات عالية التوصيل، وآلية الصنع/الكسر السريع بمساعدة الزنبرك، مما يضمن أداءً مستقرًا حتى في ظل التشغيل اليدوي المتكرر. تم تصميمه للتركيب المعياري جنبًا إلى جنب مع MCBs والموصلات، وهو مثالي للوحات التوزيع في المباني وغرف المضخات وخزائن الاتصالات وأنظمة الإضاءة في حالات الطوارئ.
المواصفات الرئيسية
السلسلة: مفتاح التحويل اليدوي من سلسلة SF 2P
الماركة: CDADA | الشركة المصنعة: شركة شنغهاي دادا الكهربائية المحدودة
الأقطاب: 2P (ثنائي القطب) - متوفر بمتغيرات من 1P إلى 4P
التصنيف الحالي: 16 أمبير - 125 أمبير (يخفض معدل التسارع إلى 80% أعلى من 40 درجة مئوية)
الفولطية المقدرة: 230/400 فولت تيار متردد، 50/60 هرتز
جهد العزل (Ui): 500 فولت
فئة الاستخدام: AC-22A (الأحمال المقاومة والحثية المختلطة)
تيار الصمود القصير (Icw): 12×Ie لمدة 1 ثانية
قدرة التصنيع: 20×Ie, t=0.1s
الحياة الميكانيكية: 8500 عملية
الحياة الكهربائية: 1500 عملية (تحت الحمل)
درجة التلوث: II
التركيب: سكة TH35 DIN القياسية
التشغيل: مقبض يدوي ثلاثي الأوضاع (I – O – II)
المؤشرات: وضع التشغيل/الإيقاف المرئي من خلال محاذاة المقبض
المحطات: اتصال كابل أو بسبار
تشديد عزم الدوران:
1.2 نيوتن متر (16–40 أمبير)
3.5 نيوتن متر (63–125 أمبير)
ملاحظة السلامة: لا توجد غرفة إطفاء قوسية ← يجب استخدامها مع الصمامات الأولية / MCBs لحماية الدائرة القصيرة
ورقة البيانات الفنية
|
مواصفة |
وصف |
|
وظيفة المنتج |
مفتاح التحويل بثلاثة أوضاع => I-0-II مفتاح التحويل مع وضع إيقاف المركز محطة Supply_input في الأعلى و Supply _output/load أو المحطة المشتركة في الأسفل كما هو الحال في hager SF263) يمكن أن يكون المشترك (الإمداد _ الإخراج / التحميل) في الأعلى أو في الأسفل ولكننا نفضل المشترك في الأسفل بشكل مثالي |
|
|
|
|
مجموعة المنتجات |
1 قطب 63A في حجم وحدة واحدة |
|
2 قطب 63A في حجم وحدتين |
|
|
3 أقطاب 63A في حجم وحدتين |
|
|
4 أقطاب 63A في 4 حجم وحدة |
|
|
تقييمات القوة |
مصدر الطاقة 1P/2P = 230 فولت/400 فولت مصدر الطاقة 3P/4P = 400 فولت/415 فولت (إذا كان هناك جهد مقنن أعلى مما هو مقبول أيضًا) |
|
درجة حرارة التشغيل |
-20/25 درجة مئوية إلى 40 درجة مئوية_دقيقة 50 درجة مئوية/70 درجة مئوية (مع تخفيض درجة الحرارة مقبول) |
|
درجة حرارة التخزين |
-40 درجة مئوية إلى 80 درجة مئوية |
|
درجة الحماية |
IP2X |
|
فئة الحماية |
2 |
|
فئة الاستخدام |
إيه سي-21أ |
|
إيه سي-22أ |
|
|
AC-23A_من الجميل أن تمتلكه |
|
|
DC-21 _من الجميل أن يكون لديك |
|
|
الخصائص الكهربائية |
التردد 50/60 هرتز |
|
جهد العزل واجهة المستخدم 3P/4P = 690 فولت جهد العزل واجهة المستخدم 1P/2P = 508 فولت |
|
|
الجهد الكهربي لتحمل النبض المقدر Uimp = 4kVmin |
|
|
المتانة الكهربائية عند التيار الاسمي = 5000 دورة كحد أدنى |
|
|
المتانة الميكانيكية عند التيار الاسمي = 10000 دورة كحد أدنى |
|
|
تيار الصمود المقدر لفترة قصيرة (Icw) = 20 xIN لمدة 1 ثانية_يجب أن يكون لديك |
|
|
تصنيف تصنيع ماس كهربائى (Icm) = 20 * بوصة Icm=5kA_من الجميل أن يكون لديك |
|
|
القياسية والشهادة |
IEC60947-3_يجب أن يكون لديك |
|
AS/NZS 60947.3_يجب أن يكون لديك |
|
|
RCM_يجب أن يكون لديك |
|
|
CE_من الجميل أن يكون لديك |
|
|
نوع محطة الأسلاك |
نوع المسمار |
|
قدرة الأسلاك |
كابل متعدد الضغط/مرن مقاس 16 مم2 وكابل صلب/فردي_يجب اقتناؤه |
|
25 مم 2 كابل متعدد السلالات/مرن وكابل صلب/مفرد متوتر (أولوية عالية) |
|
|
مساعد |
قفل الوسادة _هاجر أو غيرها من TBC |
|
Aux contact_من الجميل أن يكون لديك |
|
|
مؤشر موضع الاتصال_ جميل أن يكون لديك مؤشر الجهد_جميل أن يكون لديك Led _Nice أن يكون |
|
|
توافق شريط الناقل مشابه لـ 2K0153 hager "في حالة وجود محطة مشتركة في الأسفل"_من الجميل أن يكون لديك |
لماذا تختار CDADA 2P Changeover Switch؟
★ عزل آمن بـ 3 مواضع
يقوم موضع True OFF (O) بفصل كلا المصدرين، وهو أمر بالغ الأهمية للصيانة والسلامة ضد التغذية العكسية.
★ تصميم وحدات السكك الحديدية DIN
يتم التثبيت في ثوانٍ جنبًا إلى جنب مع MCBs - مما يوفر المساحة ويبسط تخطيط اللوحة في المباني الذكية أو حاويات OEM.
★ اتصالات موثوقية عالية
تضمن هندسة الاتصال الديناميكية الساكنة المُحسّنة مقاومة منخفضة وثباتًا على المدى الطويل.
★ الامتثال العالمي
معتمد وفقًا للمعيار IEC 60947-3 المقبول في أوروبا وآسيا وأفريقيا وأمريكا اللاتينية.
★ عملية المستخدم الآمن
آلية مساعدة الزنبرك تمنع الاشتباك الجزئي؛ مقبض ممتد اختياري لطرازات 63A+.
★ تطبيقات متعددة الاستخدامات
من نقل المولد إلى عكس اتجاه المحرك — مفتاح واحد ووظائف متعددة.
التطبيقات النموذجية
أنظمة الطاقة الاحتياطية: التبديل بين المرافق والمولدات

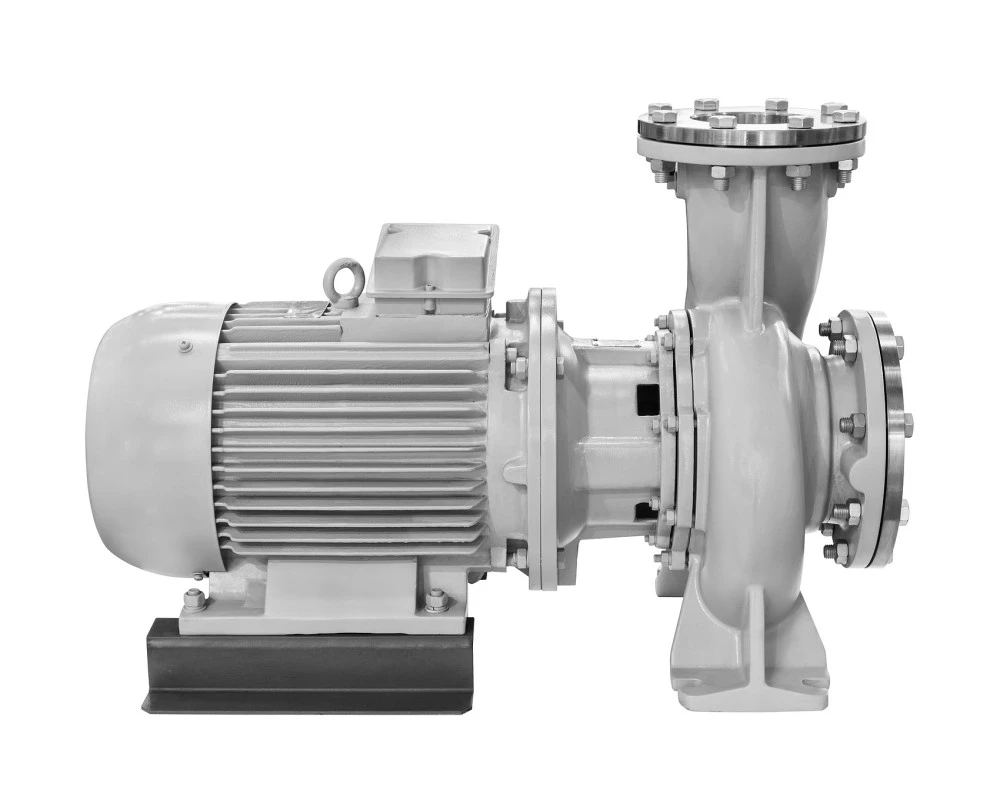

التحكم في المحركات: الدوران الأمامي/الخلفي للمضخات الصغيرة أو المراوح
دوائر القياس: اختيار الجهد/الطور في لوحات القياس
أتمتة البناء: تبديل وحدة التدفئة والتهوية وتكييف الهواء المزدوج، ونقل الإضاءة في حالات الطوارئ

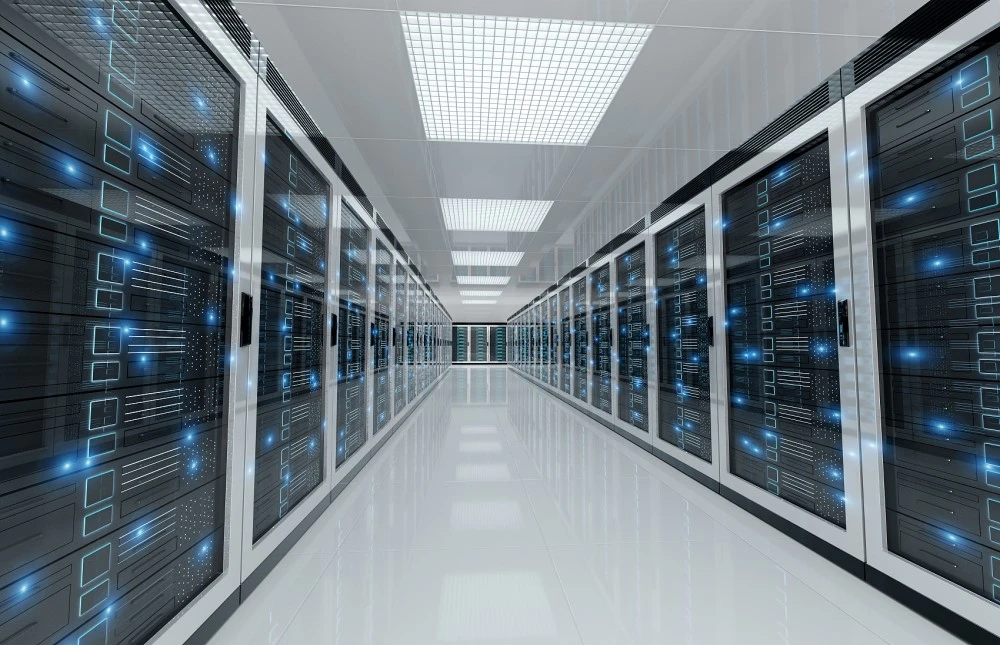

مراكز الاتصالات والبيانات: اختيار مصدر PSU الزائد
حول كدادا
★ مزايانا الرئيسية هي:
1) الشهادات الدولية الكاملة،
2) قدرة قوية على تصنيع المعدات الأصلية/تصنيع التصميم الشخصي،
3) نسبة عالية من التكلفة إلى الأداء،
4) قدرة إنتاجية موثوقة على نطاق واسع،
5) خبرة تصدير واسعة النطاق.
★ يتم تصدير منتجاتنا بنجاح إلى جنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية وأفريقيا وأوروبا ودول رابطة الدول المستقلة، مع التركيز القوي على أسواق الحزام والطريق.
★ نحن نستثمر بشكل مستمر في البحث والتطوير، ونراقب المعايير العالمية واتجاهات السوق، ونتعاون مع خبراء الصناعة لترقية مجموعة منتجاتنا.
الأسئلة المتداولة
س1: هل يمكنني التبديل تحت الحمل؟
ج1: غير مستحسن. لا يحتوي مفتاح التحويل من سلسلة SF 2P على غرفة إطفاء القوس. قم دائمًا بإلغاء تنشيط الدائرة قبل التبديل، أو استخدمها فقط للنقل بدون حمل (على سبيل المثال، وظيفة المعزل). بالنسبة للتبديل بالحمل المباشر، فكر في استخدام ATS المزودة بمحرك أو مفاتيح فصل منصهرة.
س2: لماذا يوجد وضع "O" (OFF)؟
ج2: يضمن وضع إيقاف التشغيل المركزي العزل التام عن مصدري الطاقة - وهو أمر ضروري لسلامة الصيانة ومنع التغذية العكسية في المولدات أو العاكسات.
Q3: هل أحتاج إلى صمامات مع هذا المفتاح؟
ج3: نعم. نظرًا لأنه لا يمكنه مقاطعة التيارات الخاطئة، قم دائمًا بإقرانه بصمامات المنبع أو MCBs المصنفة لتيار الدائرة القصيرة المحتمل لنظامك.
س 4: هل يمكنه التحكم في اتجاه المحرك؟
ج4: نعم - بالنسبة للمحركات الصغيرة، يمكن للمفتاح 2P عكس تسلسل الطور عند توصيله بشكل صحيح. تأكد من إيقاف المحرك وإلغاء تنشيطه قبل تغيير الاتجاه.
س 5: لماذا تختار CDADA على العلامات التجارية الأخرى؟
ج5: تقدم CDADA:
● تعشيق ميكانيكي حقيقي ثلاثي المواضع (بدون حالات عائمة)
● توافق DIN-rail مع معايير اللوحات العالمية
● إشارة مرئية واضحة لموضع المفتاح
● آلية زنبركية قوية لضمان ضغط اتصال موثوق
● أسعار تنافسية مع شهادة IEC كاملة ودعم فني
