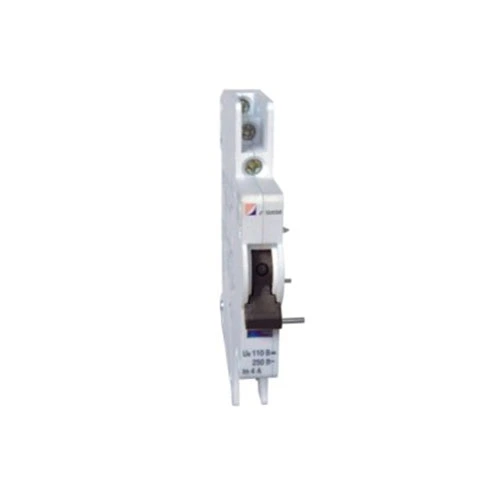

إنذار MCB والاتصال المساعد

CDADA هي شركة مصنعة وموردة تتمتع بخبرة تزيد عن 40 عامًا، وقد شهدنا العديد من المشاريع التي يفتقد فيها مشغلو اللوحات الكسارة المتعثرة - حتى فوات الأوان. لهذا السبب قمنا بتصميم إنذار CDADA MCB والاتصال المساعد (DAB7-FL): حل ذكي موفر للمساحة يمنحك إشارتين مهمتين في وحدة واحدة - موضع القاطع (تشغيل/إيقاف) وسبب الرحلة (الحمل الزائد/ماس كهربائى).

نصيحتنا: إذا كان نظام التحكم الخاص بك يحتاج إلى التمييز بين إيقاف التشغيل اليدوي والعطل الخاطئ، فهذا هو الملحق الذي يجب عليك تحديده. لا تستطيع جهات الاتصال المساعدة القياسية وحدها معرفة الفرق، لكن جهات الاتصال الخاصة بنا يمكنها ذلك.

تصميم مزدوج الوظيفة: وحدة واحدة وإشارتان

يتميز إنذار CDADA MCB والاتصال المساعد بجهتي اتصال مستقلين للنقل مع محدد ميكانيكي ذكي:

★ المؤشر الأصفر عند "A": تعمل كلا جهات الاتصال كجهات اتصال مساعدة ← إشارة إلى حالة تشغيل/إيقاف MCB

★ المؤشر الأصفر عند "AL":

★ جهة الاتصال اليسرى = المساعد (حالة التشغيل/الإيقاف)

★ جهة الاتصال اليمنى = إنذار (يتم تفعيله فقط عندما يتعطل MCB بسبب خطأ)

★ هذا يعني أنه يمكنك توصيل:

★ ضوء أخضر لإظهار "التشغيل"

★ ضوء أحمر أو مدخل PLC لتشغيل "إنذار الخطأ"

★ كل ذلك من وحدة إضافية واحدة على جهاز DAB7-63 MCB.

المواصفات الفنية

هام: لا يمكن استخدام هذا الملحق بشكل مستقل، بل يجب تركيبه مباشرة على DAB7-63 MCB.

دليل التثبيت (من مهندسينا الميدانيين)

★ اتبع هذه الخطوات لتشغيل آمن وموثوق:

★ قم بإيقاف تشغيل الدائرة قبل التثبيت.

★ قم بتحريك وحدة DAB7-FL على الجانب الأيسر من DAB7-63 MCB حتى تستقر.

★ قم بالتأمين باستخدام الشريط ذي الوجهين المرفق (لمقاومة الاهتزاز).

★ قم بتوصيل الأسلاك بالمحطات الأربع (2 لكل مجموعة اتصال):

★ استخدم الزوج الأيسر للمساعدة (الحالة)

★ استخدم الزوج المناسب للتنبيه (كشف الرحلة)

★ اضبط المحدد الأصفر على "AL" إذا كنت بحاجة إلى وظيفة إنذار الخطأ.

★ الاختبار: قم برحلة MCB يدويًا - فقط جهة اتصال الإنذار هي التي يجب أن تغير حالتها أثناء الرحلة الخاطئة.

★ نصيحة احترافية: قم بتسمية الأسلاك الخاصة بك بوضوح! يخلط العديد من الفنيين بين الإشارات المساعدة وإشارات الإنذار أثناء التشغيل.

متى يجب عليك استخدام هذا بدلاً من جهة الاتصال المساعدة القياسية؟

التطبيقات النموذجية:

★ رصد مركز البيانات PDU

★ صناديق تجميع الطاقة الشمسية

★ لوحات التحكم الصناعية

★ أنظمة إدارة المباني (BMS)

★ دوائر السلامة للمصاعد أو أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

الأسئلة المتداولة

س1: هل يمكنني استخدام هذا على أجهزة MCB غير التابعة لـ CDADA؟

A1: لا. تم تصميم DAB7-FL ميكانيكيًا وأبعاديًا فقط لقواطع CDADA DAB7-63. لن يناسب Schneider أو ABB أو Siemens MCBs.

س2: كيف يعمل جهاز إنذار الاتصال فعليًا؟

ج2: داخل MCB، تتحرك آلية مزلاج الفصل بشكل مختلف أثناء رحلة العطل الحراري/المغناطيسي مقارنة بإيقاف التشغيل اليدوي. يكتشف DAB7-FL هذا الاختلاف الميكانيكي ويقوم بتنشيط اتصال الإنذار فقط أثناء الأخطاء الحقيقية.

س3: هل أحتاج إلى توصيل جهتي الاتصال؟

ج3: ليس بالضرورة. يمكنك استخدام الأداة المساعدة فقط، أو التنبيه فقط، أو كليهما — اعتمادًا على منطق التحكم الخاص بك. الوحدة تمنحك المرونة.

س 4: هل هي مناسبة لتطبيقات الطاقة الشمسية DC؟

ج4: نعم! مع تصنيف DC-12 الذي يبلغ 110 فولت/0.5 أمبير، فهو مثالي لمراقبة سلسلة الطاقة الشمسية حيث تحتاج إلى اكتشاف أخطاء المصفوفة الكهروضوئية عن بعد.

س 5: لماذا تختار CDADA على العلامات التجارية العامة؟

ج5: لأننا نقدم:

● التمييز الحقيقي بين الأخطاء (وليس مجرد استشعار الموضع)

● تكامل سلس مع DAB7 MCBs - بدون لوحات محول

● اقتران ميكانيكي تم اختباره في المصنع - لا يوجد تشغيل أو إشارات مفقودة

● مؤشر مرئي واضح (العلم الأصفر) للتحقق الميداني

● شهادات عالمية (CE، CB، RoHS) للمشاريع الخالية من المتاعب

الملاحظة النهائية من CDADA R&D

في الأنظمة الكهربائية الحديثة، لا يكفي "التشغيل/الإيقاف"، بل تحتاج إلى الذكاء. يقوم إنذار MCB والاتصال المساعد الخاص بنا بتحويل قاطع بسيط إلى عقدة تشخيصية، مما يساعدك على بناء لوحات أكثر ذكاءً وأمانًا. ولأنه مصنوع من قبل نفس الفريق الذي قام بتصميم MCB، فإنك تحصل على تآزر مثالي - بدون تخمين. — فريق تطوير المنتجات CDADA

جاهز للطلب؟ نحن نقدم:

● خصومات كبيرة لمصنعي اللوحات

● وحدات MCB + DAB7-FL المجمعة مسبقًا (توفير العمالة)

● مخططات الأسلاك المجانية وأمثلة منطقية PLC
