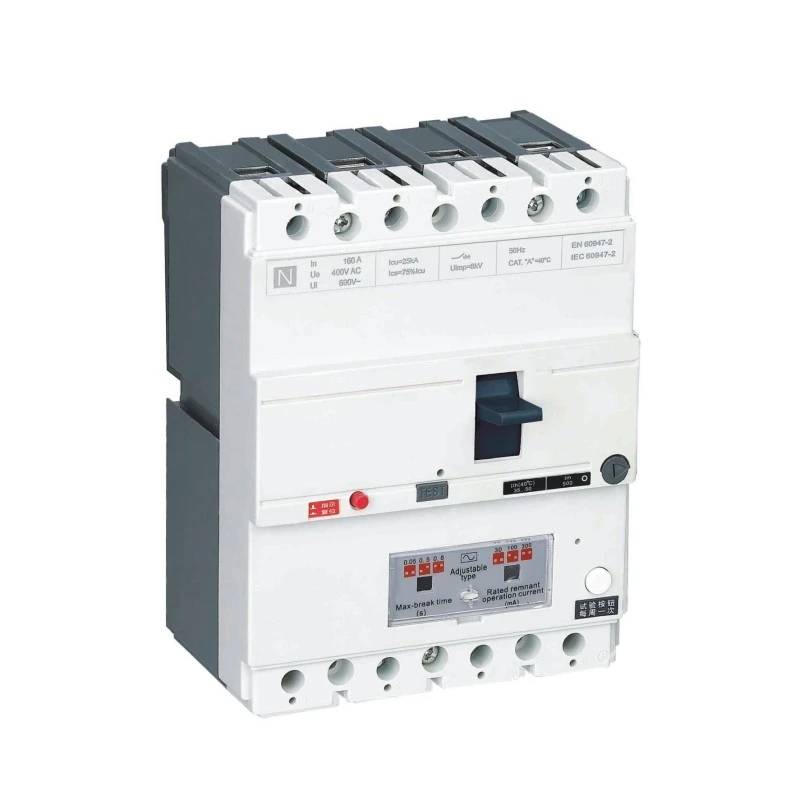

MCCB مع حماية التسرب

عزز السلامة الكهربائية بما يتجاوز الحماية من الحمل الزائد والدائرة القصيرة مع سلسلة CDADA DAM1L MCCB مع الحماية من التسرب، وهو قاطع دائرة مقولب مدمج مع وظيفة التيار المتبقي (RCD/ELCB). تم تصميم هذا التسرب من قبل الشركة المصنعة المحترفة Shanghai DADA Electric CO., LTD وفقًا للمعايير الدولية، ويجمع بين توزيع الطاقة عالي الأداء مع اكتشاف الأعطال الأرضية المنقذة للحياة والحريق.

تم تصنيفه من 10 أمبير إلى 500 أمبير عند 400 فولت/415 فولت، وهو يوفر تيار تشغيل متبقي قابل للتعديل (30 مللي أمبير - 1000 مللي أمبير) وتأخير زمني اختياري - مما يتيح حماية مخصصة للسلامة الشخصية (30 مللي أمبير - 30 مللي أمبير) أو الوقاية من الحرائق (100 مللي أمبير - 500 مللي أمبير +). بفضل الإلكترونيات التي تعمل بالطاقة متعددة المراحل، تظل جاهزة للعمل حتى في حالة فشل مرحلة واحدة أو انخفاض الجهد إلى 50 فولت، مما يضمن موثوقية لا مثيل لها في البنية التحتية الحيوية مثل الأنفاق والمباني الشاهقة ومراكز النقل والمنشآت الصناعية.

المواصفات الرئيسية

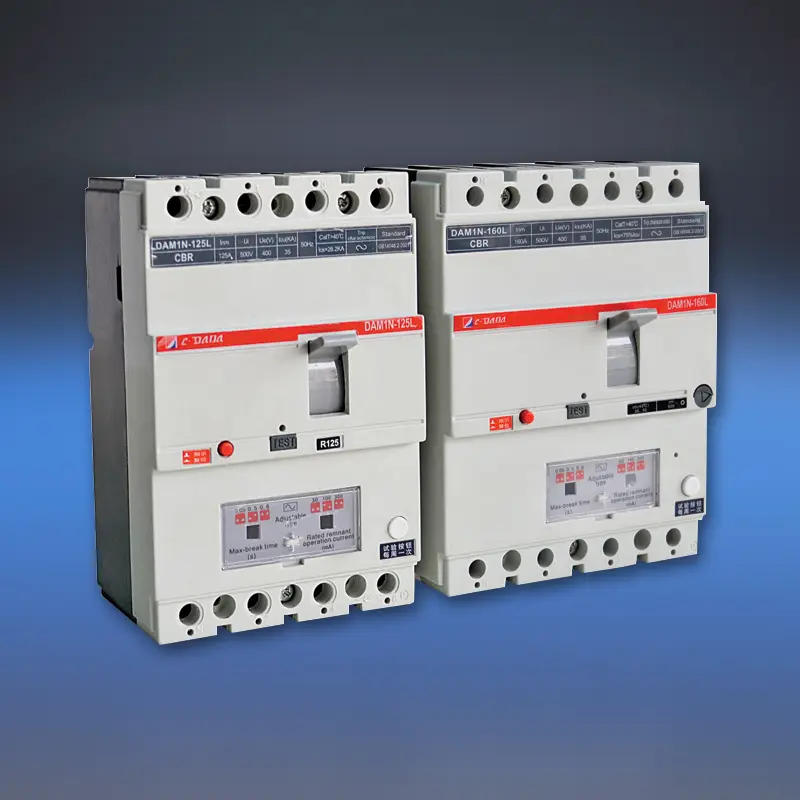

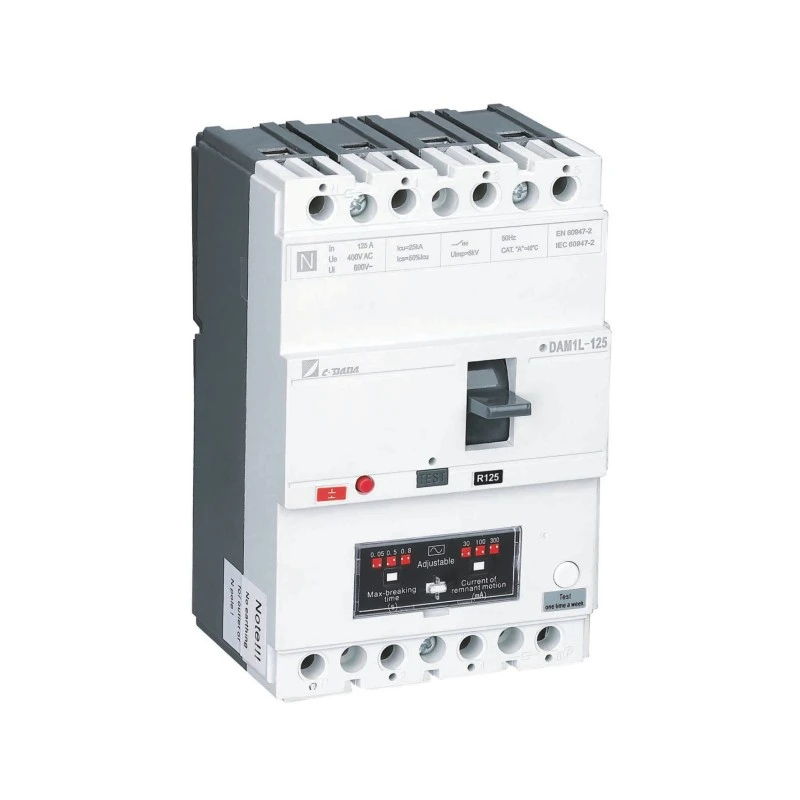

الموديل: سلسلة DAM1L – تسرب الأرض MCCB (نوع MCCB من نوع CBR)

الأعمدة: 4P (قياسي؛ 3P متاح عند الطلب)

التصنيف الحالي (في): 10A - 500A

الفولطية المقدرة: 400 فولت / 415 فولت تيار متردد، 50 هرتز

جهد العزل (Ui): 400 فولت (≥160 أمبير)، 690 فولت (> 250 أمبير)

الإعدادات الحالية المتبقية (I△n): 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير، 500 مللي أمبير، 1000 مللي أمبير

قابلية التعديل: تعديل I△n في الموقع ووقت الرحلة (لحظيًا أو متأخرًا)

أنواع قدرة الكسر:

النوع B: أساسي (Inm <100A)

النوع S: قياسي

النوع H: كسر عالي (> 160 أمبير)

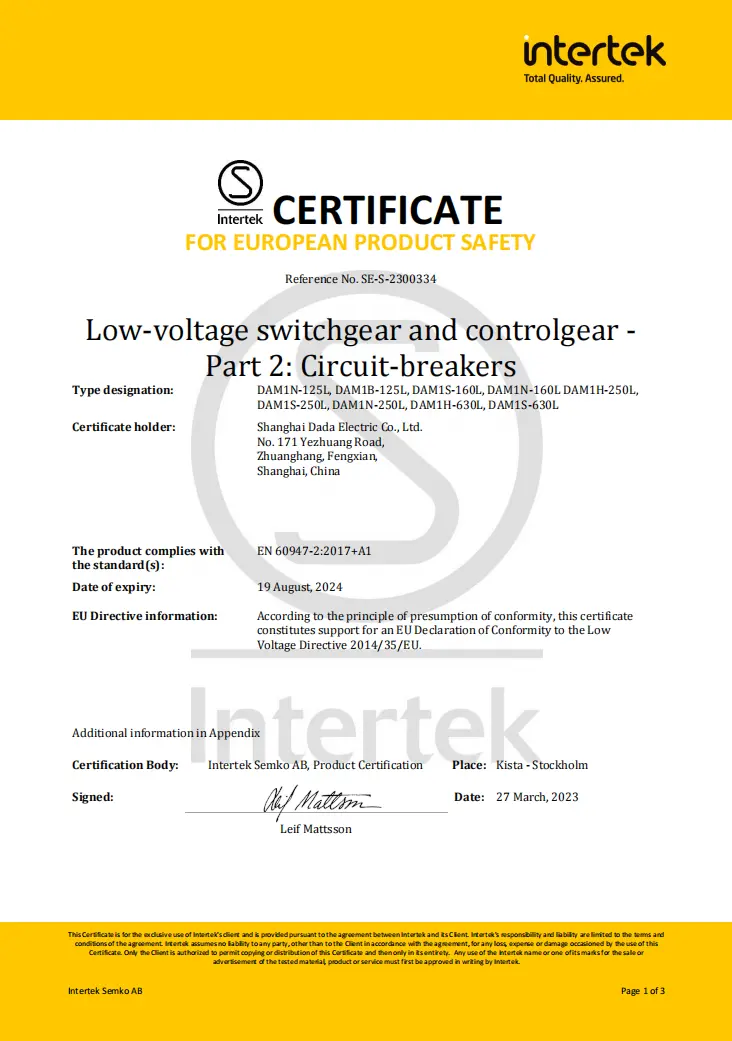

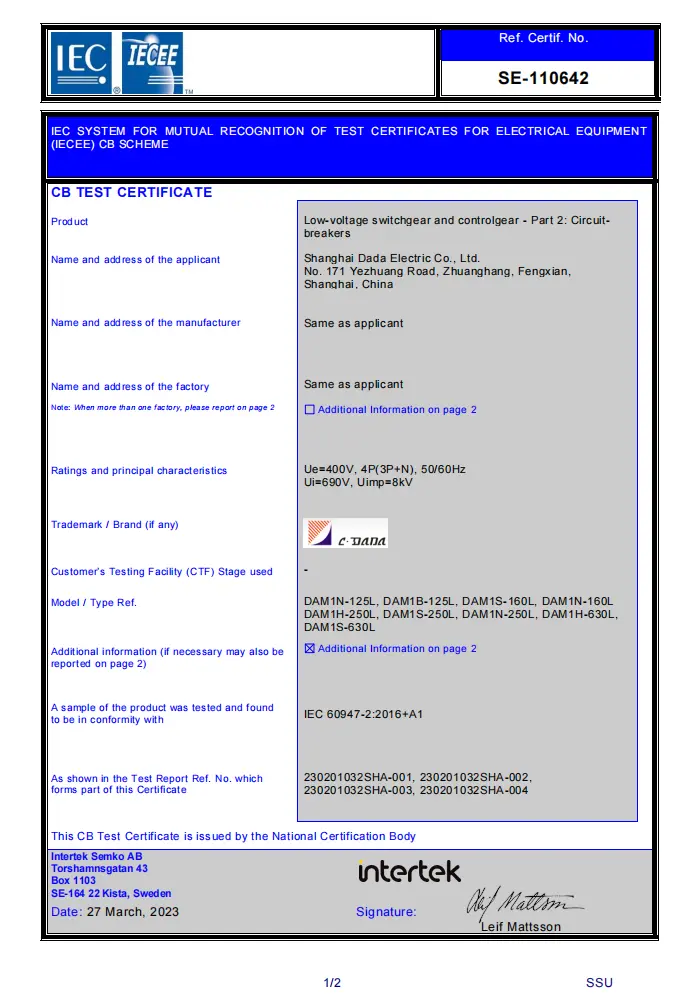

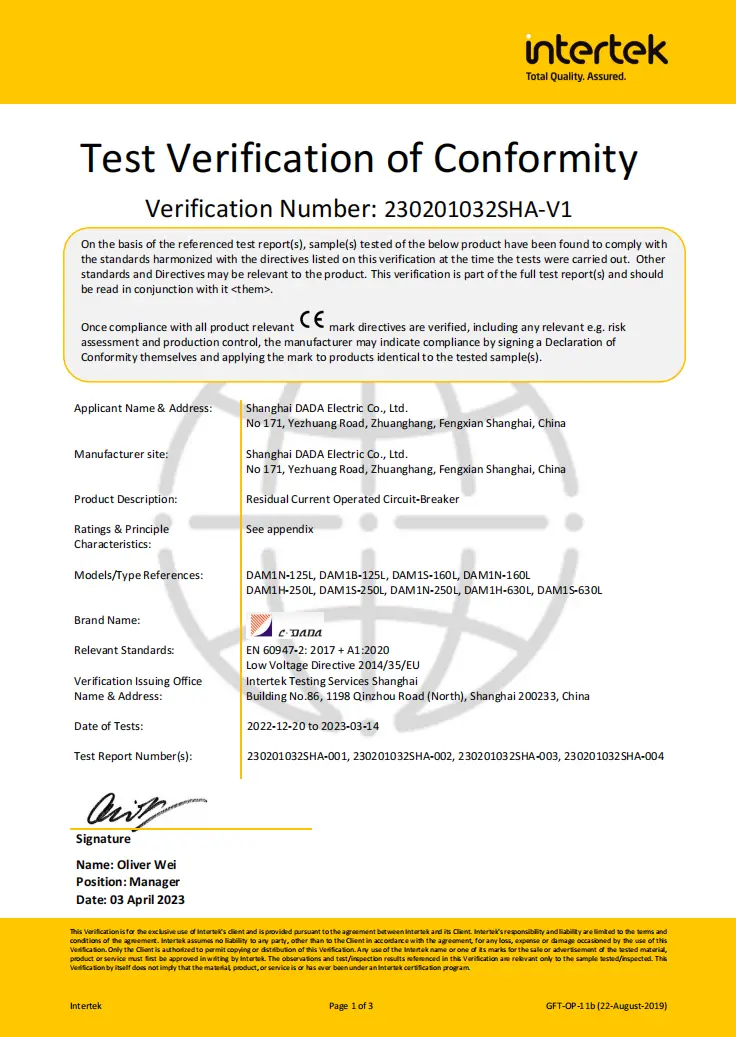

الشهادات: CE، CB، SEMKO

الميزات الرئيسية:

★ دائرة RCD تعمل بالطاقة متعددة المراحل → تعمل حتى 50 فولت

★ اتصالات رئيسية وقوسية منفصلة

★ زر اختبار الضغط إلى الرحلة

★ إعداد مغناطيسي قابل للتعديل (0.8–1.0×بوصة)

★ قدرة قوية على مكافحة التدخل EMI/RFI

★ مجموعة كاملة من الملحقات: رحلة التحويلة، الاتصالات المساعدة/الإنذار، مقبض دوار

ورقة البيانات الفنية

قواطع دائرة التسرب الأرضي (ELCB)
نموذج			دام1-125 لتر			دام1-160 لتر
كسر رمز القدرة			B	N	S	B	N	S
التصنيف الحالي لحجم الإطار- Inm (A)			125 أ			160 أ
التصنيف الحالي (40,50 أو 55 درجة مئوية) (أ)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125 أمبير			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)أ
واجهة المستخدم (الخامس)			690 فولت			690 فولت
إي (الخامس)			400 فولت			400/415 فولت
عدد القطب			4P			4P
العناية المركزة (KA)			25	35	50	25	35	50
ICS(كا)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(الذروة)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
العتبة الحالية المتبقية (مللي أمبير)			100-300-500			100-300-500
تأخير الوقت (مللي ثانية)			50-500-800			50-500-800
يو إم بي (الخامس)			10000			8000
ملكية عازلة (V)			2500			3000
مسافة التوحيد (مم)			≥30/0			≥30/0
تَحمُّل	إجمالي الدورات		8000			8000
	الحياة الكهربائية		1000			1000
	الحياة الميكانيكية		7000			7000
الفئة (EN 60947-2/IEC 60947-2)	الدائرة الرئيسية		أ/0			أ/0
	الدائرة المساعدة		ايه سي-15			ايه سي-15
تحت الافراج عن الجهد			√			√
إطلاق التحويلة			√			√
الاتصال المساعد			√			√
اتصال التنبيه			√			√
الاتصال المساعد والاتصال التنبيه			√			√
التعامل مع آلية التشغيل			√			√
آلية التشغيل الكهربائية			√			√
غطاء المحطة			√			√
فاصل المرحلة			√			√
	ث (مم)	3P	-			-
		4P	101			120
	لتر (مم)	3P	-			-
		4P	155			120
	همم)	3P	-			-
		4P	70			70
وزن	نسخة ثابتة 3P/4P		-			-
	إصدار البرنامج المساعد 3P/4P		-			-
	ارسم الإصدار 3P/4P		-			-

لماذا تختار CDADA MCCB مع الحماية من التسرب؟

★ السلامة المتكاملة الحقيقية

على عكس وحدات RCD الإضافية، يحتوي DAM1L على حماية مدمجة من التسرب تمت معايرتها في المصنع - مما يضمن التنسيق المثالي والقضاء على مشكلات التوافق.

★ الطاقة متعددة المراحل لدائرة التجمع الكونغولي من أجل الديمقراطية

فشلت التجمعات الكونغولية الديمقراطية المبكرة في حالة فقدان مرحلة واحدة. يستخدم تصميم CDADA جميع المراحل لتشغيل إلكترونيات الحماية، لذلك فهو يستمر في العمل حتى أثناء فقدان الطور أو انخفاض الجهد الشديد.

★ أهداف الحماية المزدوجة في جهاز واحد

◆ 30 مللي أمبير: يلبي متطلبات IEC للحماية الشخصية من الصدمات

◆ 100 مللي أمبير - 1000 مللي أمبير: يمنع حرائق تدهور العزل الناتجة عن الأعطال الأرضية الصغيرة والمستمرة

★ ميداني قابل للتعديل لظروف العالم الحقيقي

ضبط الحساسية وتأخير الوقت لتجنب التعثر المزعج في البيئات الرطبة (مثل مغاسل السيارات والمزارع) مع الحفاظ على السلامة.

★ الموثوقية الصناعية

قدرة كسر عالية (نوع H)، وفصل قوس قوي، وحماية طرفية IP20+ تجعلها مناسبة للإعدادات التجارية والصناعية القاسية.

★ الامتثال العالمي، القيمة المحلية

معتمد لأوروبا (CE/CB)، ودول الشمال (SEMKO) - مثالي لمشاريع التصدير - بأسعار تنافسية من شركة تصنيع صينية موثوقة.

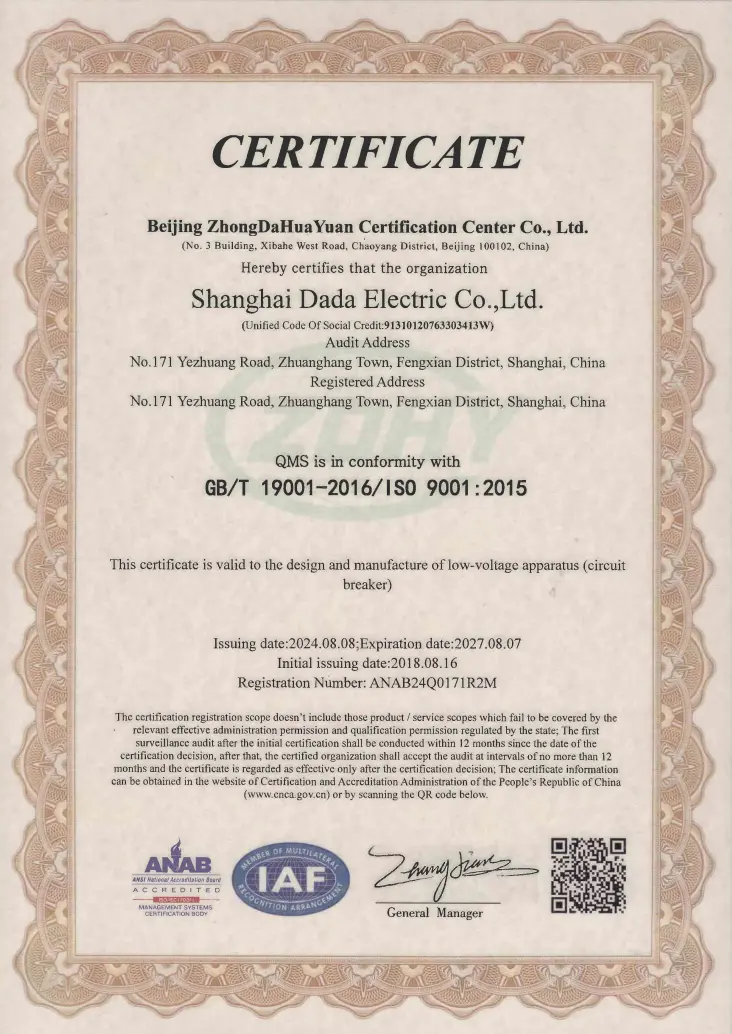

★ تم اعتماد منشأة التصنيع لدينا بموجب نظام إدارة الجودة ISO9001:2015.

التطبيقات النموذجية

المباني السكنية الشاهقة: ألواح المدخل الرئيسية أو الألواح الأرضية (300 مللي أمبير للحد من مخاطر الحريق)

الأنفاق ومترو الأنفاق: البنية التحتية الحيوية التي تتطلب الكشف عن التسرب بشكل آمن

المستشفيات والمدارس: حماية 30 مللي أمبير في المناطق الرطبة (المختبرات والحمامات)

المنشآت الصناعية: مغذيات المحركات مع مراقبة الأعطال الأرضية

مواقع البناء: توزيع الطاقة المؤقتة مع حماية الأفراد

التعليمات

س1: ما الفرق بين MCCB القياسي وMCCB مع الحماية من التسرب؟

A1: يحمي MCCB القياسي فقط من الحمل الزائد والدوائر القصيرة. يضيف DAM1L خاصية كشف التيار المتبقي (التسرب الأرضي) - التعثر عند تسرب التيار إلى الأرض (على سبيل المثال، من خلال شخص أو عزل تالف)، مما يمنع حدوث صدمة كهربائية أو حريق.

Q2: هل يمكنني استخدام 100A MCCB RCD للحماية الشخصية؟

A2: فقط إذا تم ضبطه على 30 مللي أمبير. يحدد التيار المقنن (100A) سعة الحمولة؛ يحدد الإعداد المتبقي (I△n) وظيفة السلامة. للحماية من الصدمات، يجب أن يكون I△n أقل من 30 مللي أمبير، بغض النظر عن In.

س 3: لماذا تحتاج دائرة التجمع الكونغولي من أجل الديمقراطية إلى طاقة متعددة الطور؟

ج3: إذا تم تشغيله بمرحلة واحدة فقط، فإن الفشل في مرحلة واحدة سيؤدي إلى تعطيل الحماية من التسرب. يضمن تصميم CDADA متعدد المراحل بقاء RCD نشطًا حتى أثناء فقدان الطور أو الجهد المنخفض (حتى 50 فولت) - وهو أمر بالغ الأهمية لاستمرارية السلامة.

س 4: هل تسرب MCCB 4P مناسب لأنظمة TT أو TN-S؟

ج4: نعم، إنه مصمم لأنظمة TT وTN-S وتكنولوجيا المعلومات. يكسر تصميم 4P جميع المراحل وهو محايد، وهو ضروري لأنظمة TT حيث لا يتم تأريض المحايد بشكل موثوق في المنبع.

س 5: لماذا تختار CDADA عبر مجموعات RCD + MCCB المعيارية؟

A5: تقدم CDADA DAM1L:

● مساحة أصغر (مدمجة مقابل جهازين)

● تنسيق مضمون (لا يوجد خطر عدم التطابق)

● انخفاض التكلفة وتعقيد الأسلاك

● موثوقية أعلى (وحدة واحدة مختومة)

● قابلية الضبط في الموقع غير ممكنة مع أجهزة RCD ذات الحساسية الثابتة
