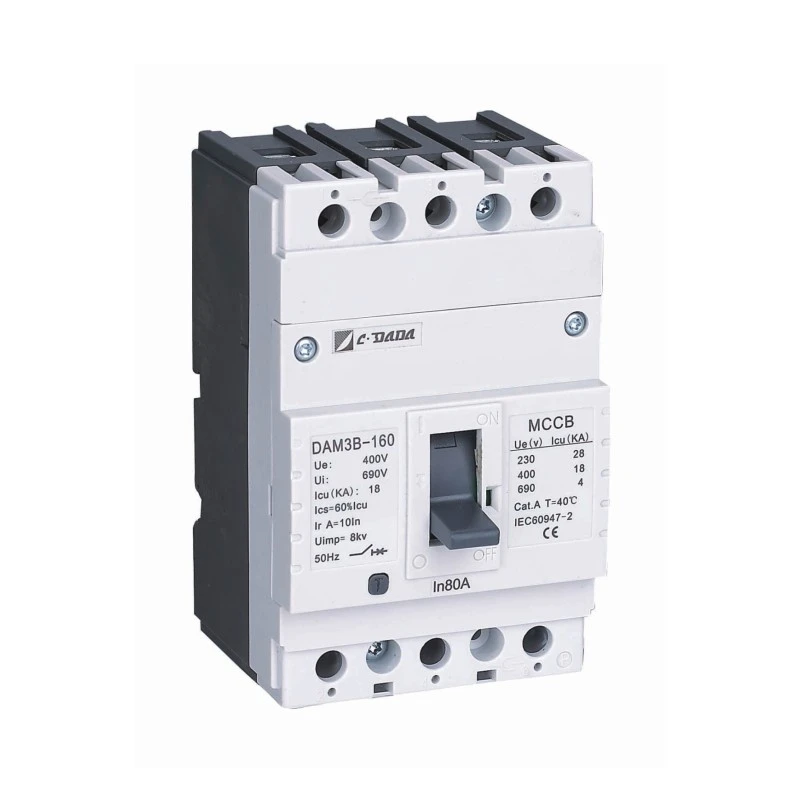

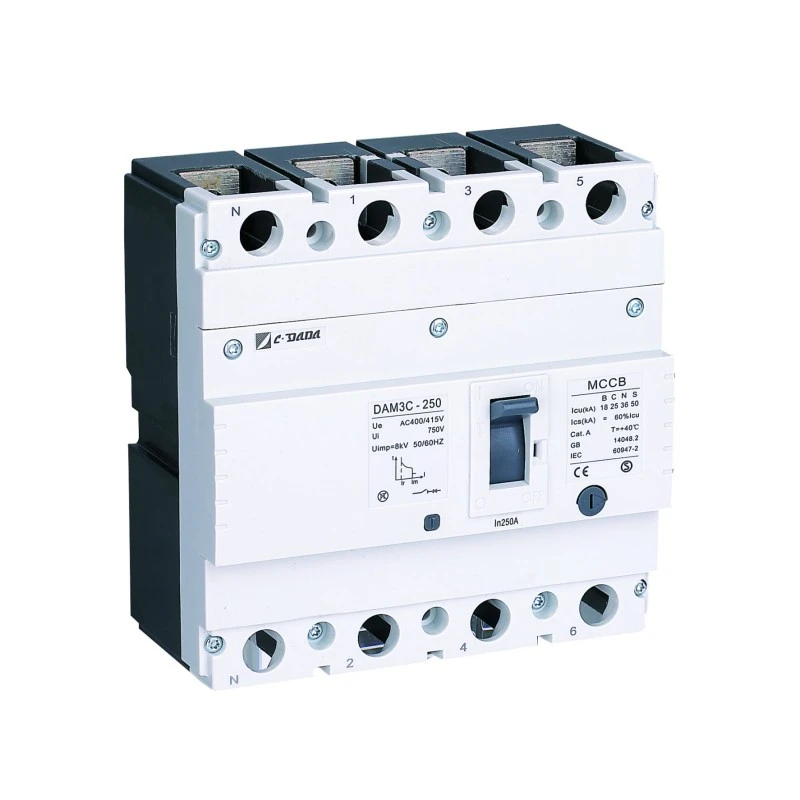

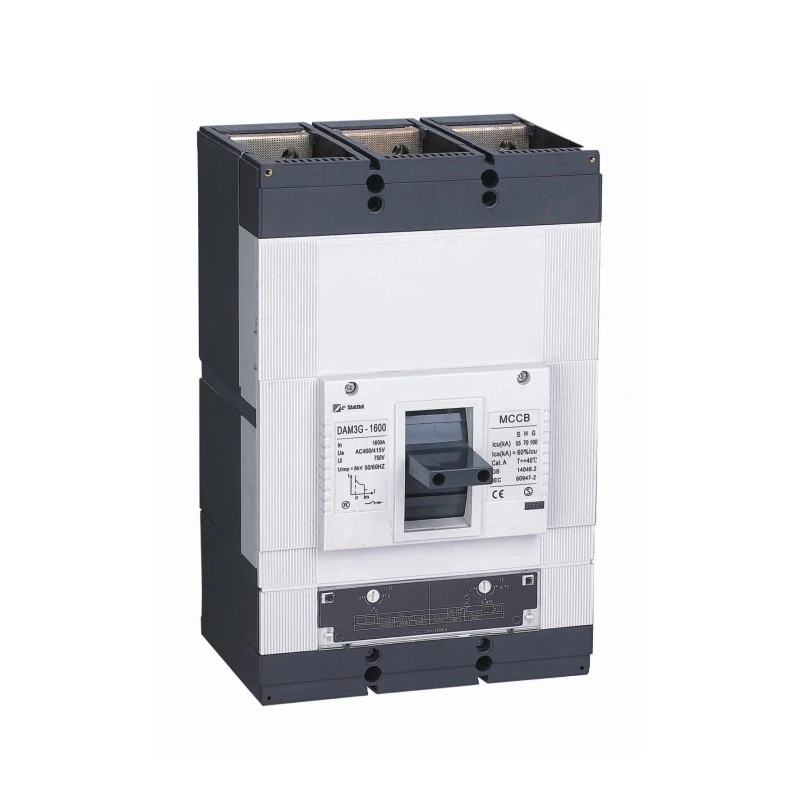

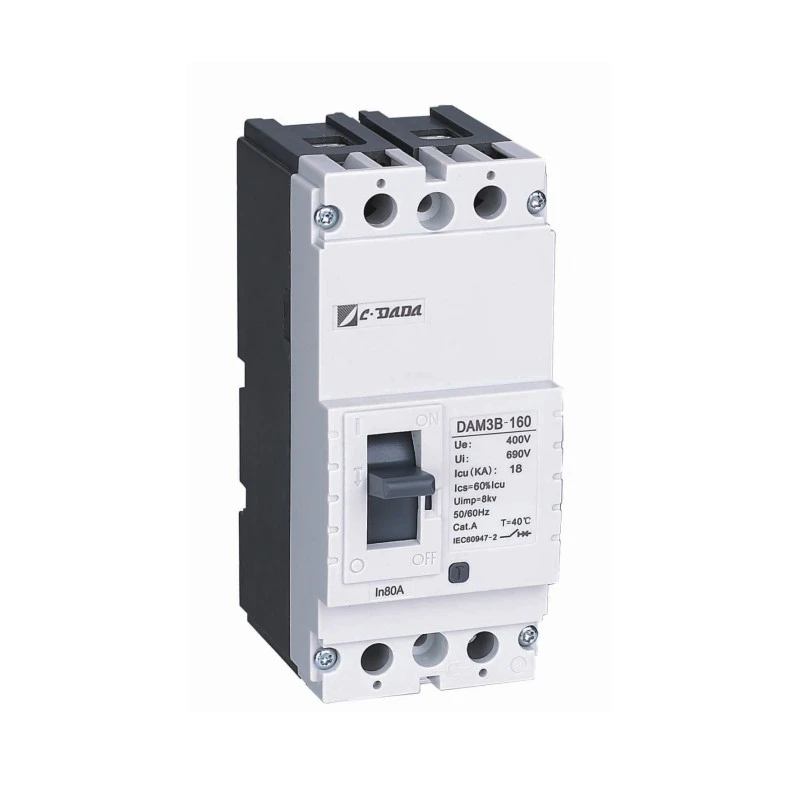

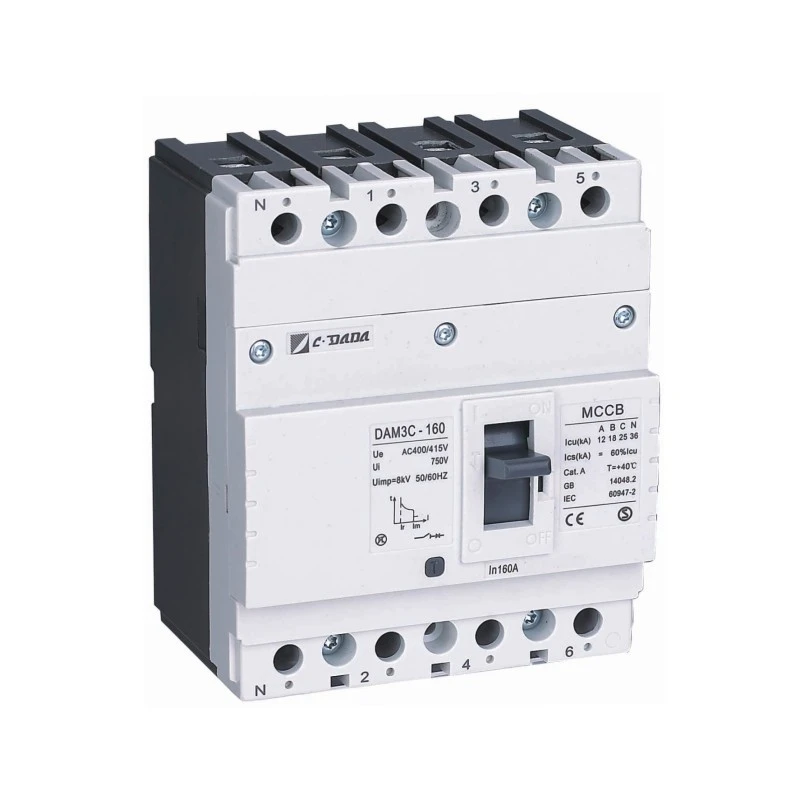

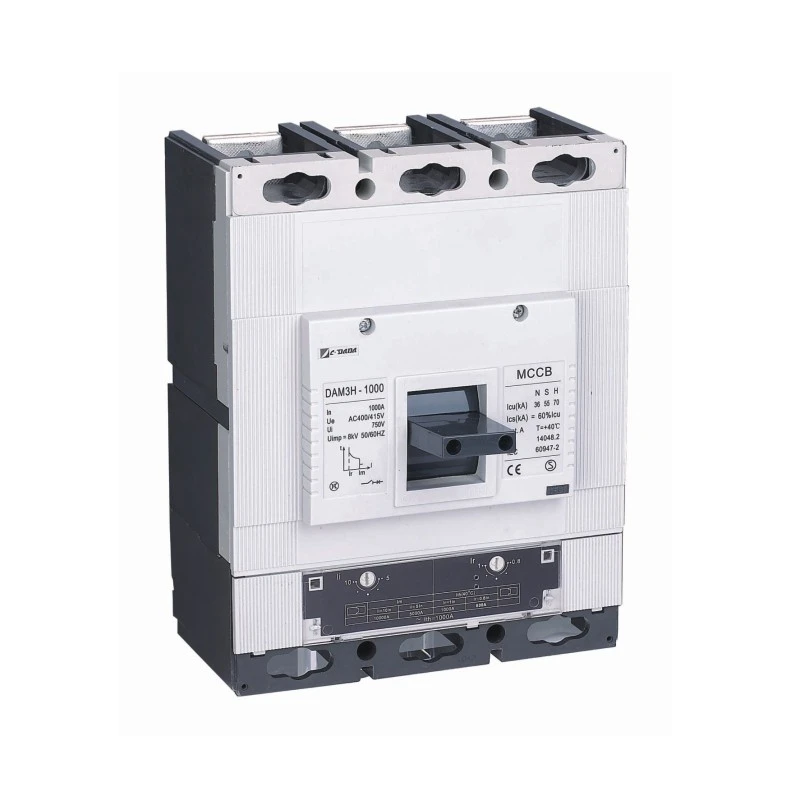

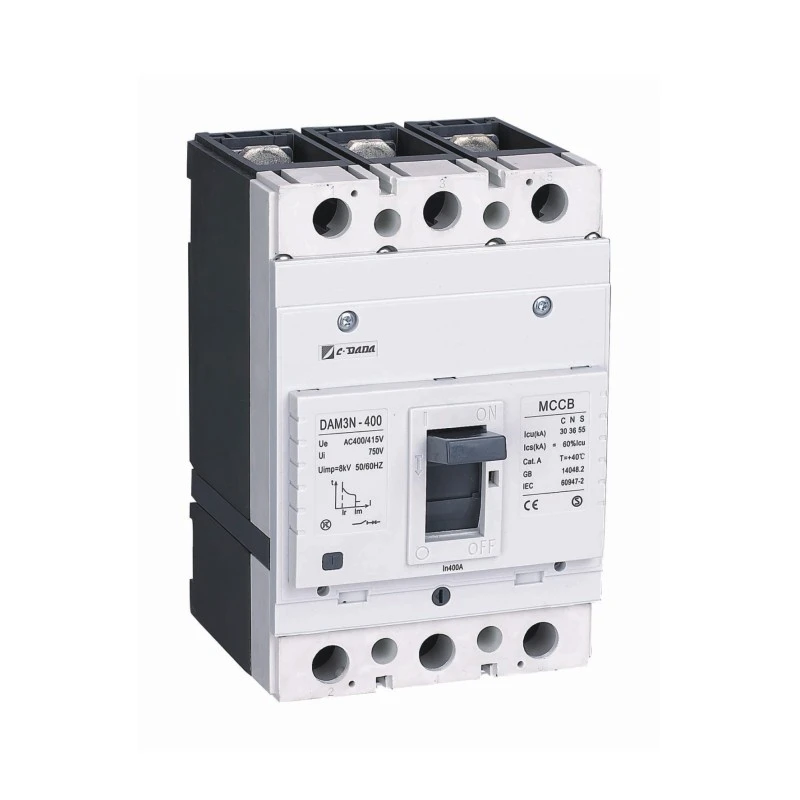

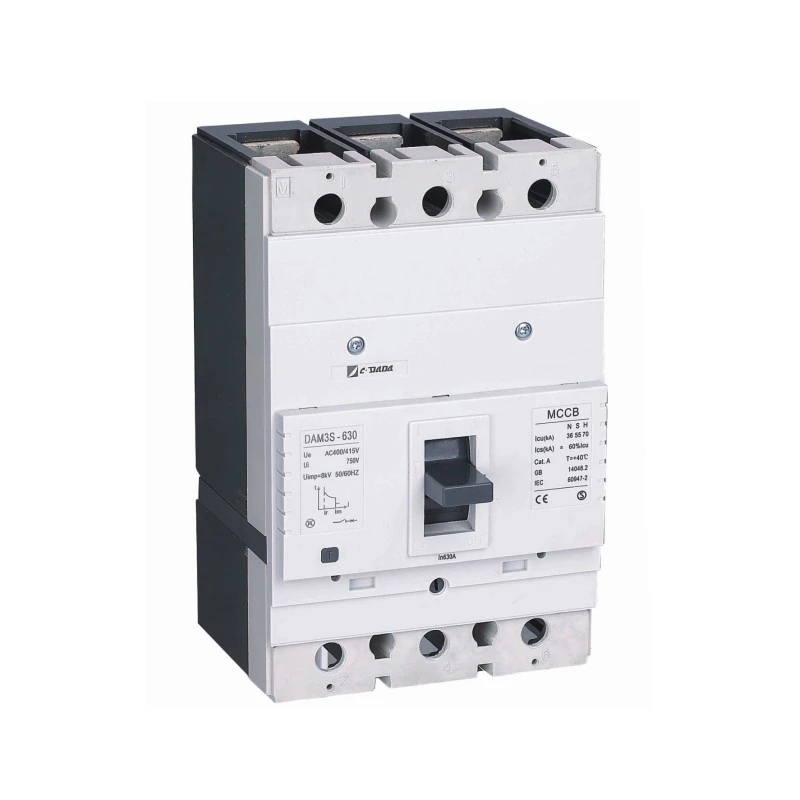

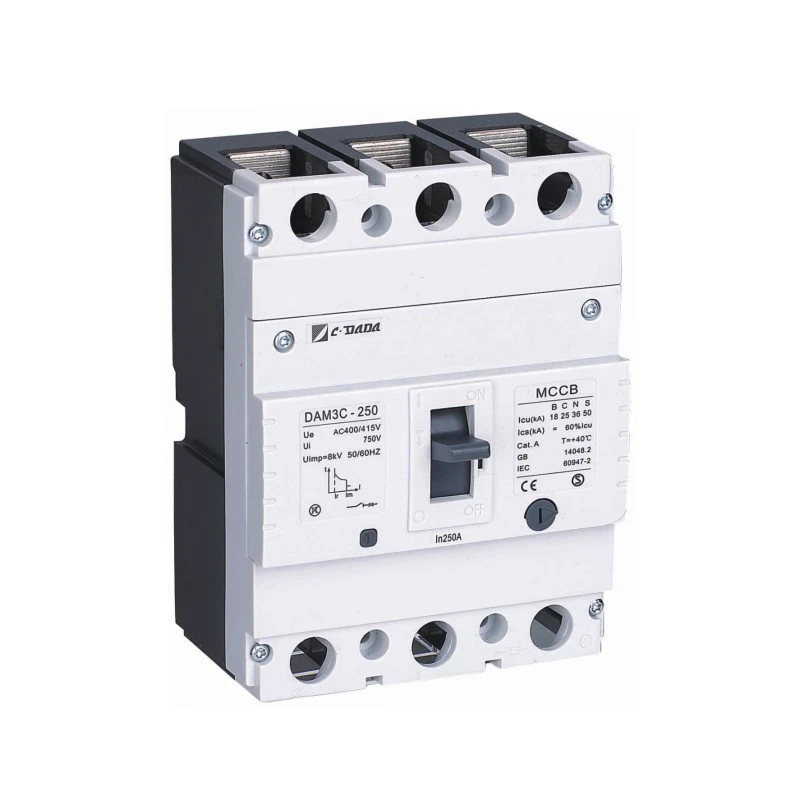

قاطع دائرة مقولب مدمج
Model:DAM3 Series
يمكن لشركة CDADA، وهي شركة مصنعة وموردة موثوقة منذ عام 1983، أن تقدم قاطع دائرة مقولب مدمج عالي الجودة من سلسلة DAM3، صغير ولكنه قوي، مصنف من 16 أمبير إلى 1600 أمبير، وقدرة كسر تصل إلى 70 كيلو أمبير. تصميم موفر للمساحة يقلل حجم اللوحة بنسبة 25%. مثالية لمصنعي المعدات الأصلية وبناة اللوحات. شهادة CE وIEC.
عندما تكون المساحة ضيقة ولكن لا يمكن المساس بالأداء، فإن قاطع الدائرة المقولب المدمج CDADA DAM3 يوفر التوازن المثالي. تم تصميم هذا الجهاز بواسطة شركة Shanghai DADA Electric CO., LTD.، وهو يعيد تعريف الكفاءة من خلال تقليل البصمة بشكل كبير - دون التضحية بالموثوقية أو كسر القدرة.
تم تصنيف سلسلة DAM3 من 16 أمبير إلى 1600 أمبير وتوفر انقطاع الدائرة القصيرة حتى 70 كيلو أمبير عند 415 فولت، وهي مصممة خصيصًا لمصانع OEM ومتكاملي اللوحات وفرق التثبيت التي تتطلب اختيارًا بسيطًا وأسلاكًا سهلة وتوفير أقصى قدر من مساحة الخزانة. على الرغم من حجمه الصغير، فإنه يشترك في جميع الملحقات الداخلية مع سلسلة DAM1 التي أثبتت كفاءتها، مما يضمن التوافق وسهولة الخدمة عبر النظام بأكمله.
المواصفات الرئيسية
الموديل: سلسلة DAM3 - قاطع الدائرة المقولب المدمج
التصنيف الحالي (في): 16A - 1600A
البولنديين: 2P / 3P / 4P
جهد العزل المقدر (Ui): 1000 فولت
قدرة القطع (Icu): 10 كيلو أمبير - 70 كيلو أمبير @ 415 فولت (حسب الطراز)

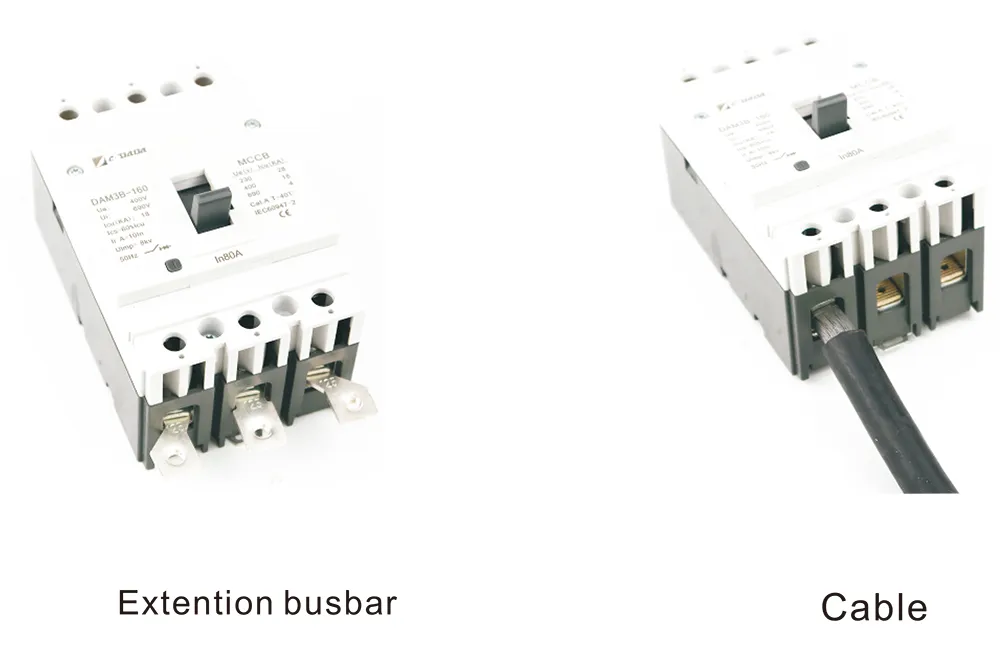

إنهاء الكابل: عروات كابل M8 أو أطراف صندوقية (قياسية)
التركيب: مثبت على اللوحة (مع محول السكك الحديدية DIN الاختياري للإطارات الأصغر)
|
التصنيف الحالي لحجم الإطار [A] |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
التصنيف الحالي [أ] |
12.5-160 |
100-250 |
200-400 |
315-630 |
6308001000 |
1000 1250 1600 |
|
|
عدد الأعمدة |
2/3/4 |
2/3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
|
|
تصنيف التشغيل الجهد |
التيار المتناوب) 50-60 هرتز [الخامس] |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
|
العاصمة |
250 فولت 1000 |
250 فولت 1000 |
250 فولت 1000 |
250 فولت 1000 |
250 فولت 1000 |
250 فولت 1000 |
|
|
النبض المقنن يتحمل الجهد ulmp [kv] |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
تصنيف العزل volage Ul [V] |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
اختبار الجهد عند التردد الصناعي لمدة دقيقة واحدة [V] |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
قدرة كسر الدائرة الكهربائية المقدرة Uhimate Lcu [kA] |
A |
C |
N |
N |
N |
S |
|
|
(تيار متردد) 50-60 هرتز، 220/230 فولت [كا] |
18 |
25 |
36 |
36 |
36 |
55 |
|
|
(تيار متردد) 50-60 هرتز، 400/415 فولت [كا] |
10 |
15 |
25 |
25 |
36 |
36 |
|
|
(تيار متردد) 50-60 هرتز، 690 فولت [كا] |
6 |
8 |
15 |
15 |
15 |
20 |
|
|
قدرة كسر الدائرة القصيرة للخدمة المقدرة، LCA [KA] |
|
||||||
|
(تيار متردد) 50-60 هرتز، 220/230 فولت [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(تيار متردد) 50-60 هرتز، 400/415 فولت [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(تيار متردد) 50-60 هرتز، 690 فولت [%lcu]] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
فئة الاستخدام (EN 60947.2) |
A |
A |
A |
A |
A |
A |
|
|
تَحمُّل |
مجموع الدورات |
10000 |
10000 |
8000 |
6000 |
5000 |
5000 |
|
التحمل الكهربائي |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
|
|
التحمل الميكانيكي |
8500 |
8500 |
7000 |
5000 |
4000 |
4000 |
|
الميزة الرئيسية:
★ أصغر بنسبة تصل إلى 25-30% من MCCBs التقليدية في نفس الفئة الحالية
★ التوافق: جميع الملحقات الداخلية قابلة للتبديل مع سلسلة DAM1
★ المعايير: تتوافق مع IEC/EN 60947-2
لماذا تختار CDADA Compact MCCB؟
★ الملحقات المختلفة اختيارية،
★ يتم تقليل الحجم إلى حد كبير.
DAM3، الذي يدمج جميع ميزات الجودة العالية والموثوقية العالية والبساطة لدى Dada Electric، هو عبارة عن قاطع دائرة مقولب بسيط وعملي.
تم تقليل الحجم، ولكنه يضمن الأداء الممتاز والموثوقية. بالمقارنة مع جميع منتجات قواطع الدائرة المماثلة الموجودة في السوق، فهي تتمتع بنسبة أبعاد عالية الأداء، والتي يمكن أن توفر مساحة أكبر للمستخدمين لتوصيل أسلاك الكابلات وتقليل حجم الخزانة.
الحجم الصغير له مزايا كبيرة. إنها مناسبة بشكل خاص لمصانع OEM، ومصانع الألواح، وعمال التركيب.
★ الشراء والتركيب المبسط
● مسح ترميز النموذج ← الطلب السهل
● الملحقات القياسية ← لا حاجة إلى قطع غيار مخصصة
● وصول سخي إلى المحطة الطرفية ← إنهاء أسرع للكابل
★ توفير التكلفة والمساحة
قواطع أصغر = حاويات أصغر = تكاليف أقل للمواد والشحن والتركيب. تعمل المساحة الداخلية الإضافية أيضًا على تحسين تبديد الحرارة والوصول إلى الصيانة.
★ الموثوقية المثبتة
بنيت على عقود من الخبرة الهندسية DADA. يشارك المكونات الأساسية مع سلسلة DAM1 التي أثبتت كفاءتها ميدانيًا - والموثوق بها في آلاف المنشآت حول العالم.
★ قابلة للتطوير عبر التطبيقات
بدءًا من MCCB الصغير بقدرة 32 أمبير لدوائر التحكم وحتى الكسارة الرئيسية بقدرة 1600 أمبير للمغذيات الصناعية، تغطي منصة DAM3 كل ذلك بمنطق تصميم متسق.
حالات الاستخدام المثالي
★ آلات تصنيع المعدات الأصلية: تضمينها في خزائن التحكم المدمجة (على سبيل المثال، التعبئة والتغليف، CNC، الروبوتات)
★ اللوحات التجارية: الإضاءة والتكييف والتوزيع الفرعي في المباني الشاهقة
★ الطاقة المتجددة: صناديق تجميع الطاقة الشمسية وحماية العاكس
★ البنية التحتية: وحدات طاقة الاتصالات، ومحطات شحن المركبات الكهربائية
★ مشاريع التعديل التحديثي: استبدل القواطع القديمة الضخمة دون إعادة تصميم اللوحات

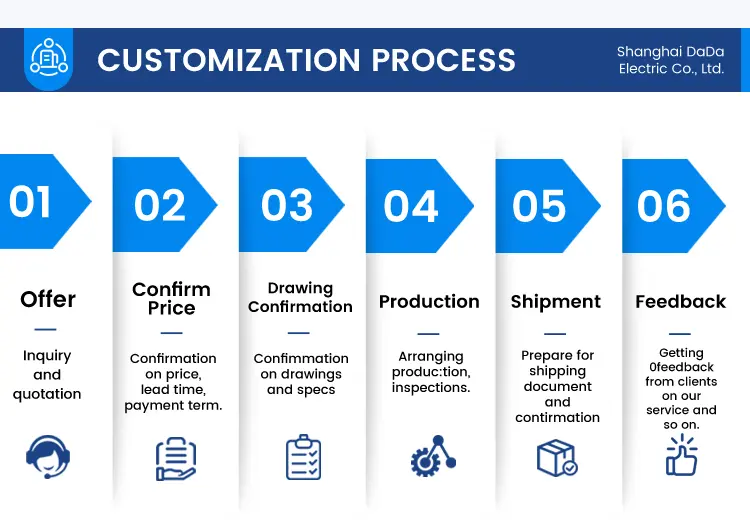

الطلب والتخصيص
لدينا قدرات OEM/ODM قوية ويمكننا تطوير وتصنيع المنتجات بناءً على الرسومات والمواصفات الفنية الخاصة بك.
الشحن والخدمات اللوجستية
لدينا خبرة تصدير واسعة النطاق. يمكننا ترتيب جميع إجراءات الشحن والتوثيق والتخليص الجمركي للتصدير لك.
الأسئلة الشائعة
س 1: ما الذي يجعل DAM3 عبارة عن MCCB "مدمج"؟
A1: تصميمها الميكانيكي أصغر بنسبة 25-30% من MCCBs القياسية في نفس النطاق الحالي - يتم تحقيقه من خلال غرف القوس المحسنة، ووحدات الرحلة المدمجة، وتوجيه قضيب التوصيل الفعال - مع الحفاظ على قدرة كسر كاملة تبلغ 70 كيلو أمبير.
س 2: هل 32A MCCB المدمج متوفر بثلاثة أقطاب؟
ج2: نعم! توفر قواطع الدائرة المدمجة ذات الحالة المقولبة من سلسلة DAM3 تكوينات 2P و3P و4P عبر نطاق 16A–1600A بالكامل، بما في ذلك التصنيفات الشائعة مثل 32A و63A و100A و160A.
Q3: هل يمكنني استخدام نفس الملحقات مثل DAM1؟
ج3: بالتأكيد - جميع الملحقات الداخلية والخارجية (رحلات التحويل، وجهات الاتصال المساعدة، وإطلاقات الجهد المنخفض، وما إلى ذلك) متوافقة تمامًا مع سلسلة DAM1، مما يبسط المخزون.
س 4: هل يؤثر الحجم الصغير على أداء الكسر؟
ج4: لا. على الرغم من صغر حجمه، يوفر DAM3 ما يصل إلى 70 كيلو أمبير من قدرة المقاطعة عند 415 فولت — متجاوزًا العديد من المنافسين الكبار — بفضل تقنية التبريد القوسي المتقدمة.
س 5: لماذا تختار CDADA على ماركات MCCB "الصغيرة" الأخرى؟
ج5: تتميز CDADA بالأسباب التالية:
● تغطية حقيقية للتيار العالي (تصل إلى 1600 أمبير في شكل مضغوط)
● قدرة فصل 70 كيلو أمبير في نماذج مختارة (نادرة بالنسبة لوحدات MCCB "الصغيرة")
● النظام البيئي الكامل للملحقات والتوافق مع DAM1
● التركيز على الامتثال العالمي (IEC، CE، RoHS)
● الدعم الذي يركز على OEM: الوثائق باللغة الإنجليزية، وأخذ العينات السريعة، والتسعير بالجملة
