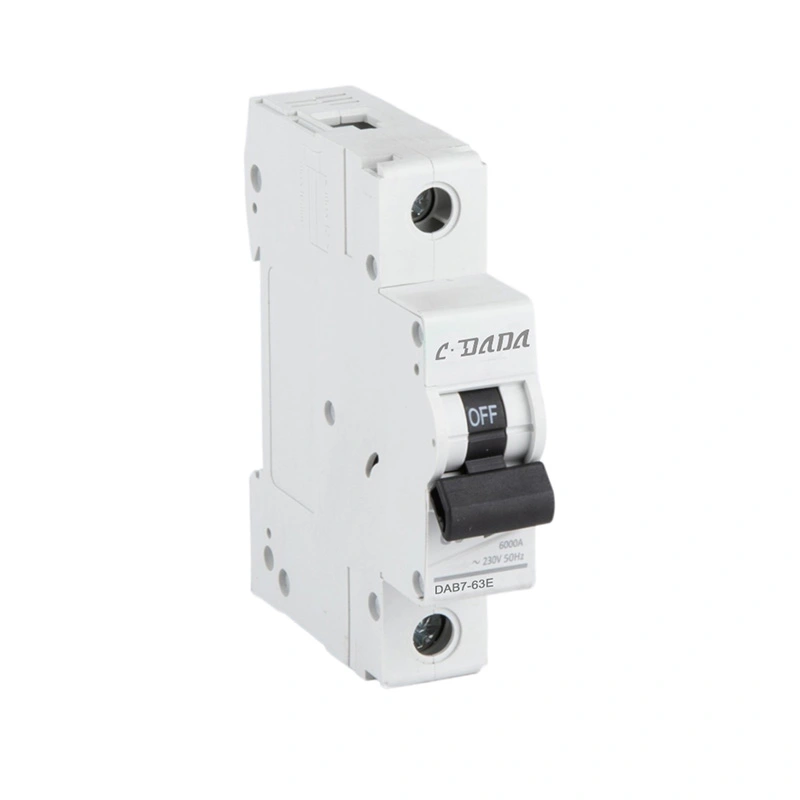

1P 6kA AC قاطع الدائرة المصغرة
Model:CDADA Series AC MCB
لا تتردد في الاتصال بـ CDADA، واحصل على قاطع الدائرة الكهربائية المصغر 1P 6kA AC بسعر المصنع مباشرة، مما يوفر حماية موثوقة للحمل الزائد ودائرة القصر مع تصميم مدمج لسكة DIN. يتميز هذا المنتج بالتعثر الحراري المغناطيسي الدقيق ومؤشر الحالة الواضح، وسهل التركيب والصيانة. إنه يوفر أداءً مستقرًا للدوائر التجارية السكنية والخفيفة، مما يضمن إمدادًا آمنًا بالطاقة مع عمر خدمة طويل.
CDADA 1P 6kA AC Miniature Circuit Breaker هو قاطع دائرة مصغر أحادي القطب عالي الجودة مصمم لأنظمة الجهد المنخفض للتيار المتردد. إنه يوفر حماية موثوقة ضد الأحمال الزائدة والدوائر القصيرة، ويحمي الدوائر الكهربائية والمعدات المتصلة بشكل فعال. تم تصنيع AC MCB وفقًا لمعايير دولية صارمة، وهو مثالي للموزعين ومصنعي المعدات الأصلية والمقاولين الكهربائيين الذين يبحثون عن حلول حماية متينة وفعالة من حيث التكلفة.
ميزات المنتج ومزاياه
★ تصميم مضغوط: هيكل موفر للمساحة مناسب للوحات التوزيع القياسية
★ قدرة كسر عالية: قدرة انقطاع الدائرة القصيرة 6 كيلو أمبير لتعزيز السلامة
★ الانطلاق الدقيق: تضمن وحدة الرحلة الحرارية المغناطيسية حماية دقيقة من الحمل الزائد وقصر الدائرة
★ إشارة واضحة للحالة: نافذة تشغيل/إيقاف مرئية للتحقق السريع من حالة الدائرة
★ أسلاك آمنة: محطات عالية الجودة مع اتصال مستقر، مما يقلل من مقاومة الاتصال
★ البناء الدائم: غلاف مقاوم للهب مع مقاومة درجات الحرارة العالية
★ سهولة التركيب: حامل قياسي بقضيب DIN مقاس 35 مم للتجميع السريع
★ جودة موثوقة: فحص كامل بنسبة 100% قبل الشحن، وأداء ثابت
التطبيقات
★ CDADA 1P 6kA AC قاطع الدائرة المصغر يستخدم على نطاق واسع في:
★ المباني السكنية والشقق والفلل
★ مباني المكاتب ومراكز التسوق والمرافق التجارية
★ الورش الصناعية الخفيفة ومصانع التصنيع
★ مراكز التسوق والفنادق والمطاعم
★ المرافق العامة ومشاريع البنية التحتية
★ دوائر الإضاءة وحماية معدات الطاقة الصغيرة
المعلمات التقنية
|
غرض |
مواصفة |
|
نموذج |
سلسلة CDADA AC MCB |
|
معيار |
IEC60898 |
|
يكتب |
AC MCB (قاطع الدائرة المصغر) |
|
البولنديين |
1ف،2ف،3ف،4ف |
|
كسر القدرة |
6 كيلو أ |
|
التصنيف الحالي |
1A، 2A، 4A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A |
|
منحنى التعثر |
ب، ج، د (اختياري) |
|
الجهد المقنن |
تيار متردد 230 فولت، 400 فولت |
|
جهد العزل |
600 فولت |
|
الجهد الدافع |
6 كيلو فولت |
|
درجة الحماية |
IP20 |
|
تثبيت |
35 مم DIN السكك الحديدية |
|
درجة حرارة التشغيل |
-5 درجة مئوية ~ +40 درجة مئوية |
|
الحياة الميكانيكية |
≥20,000 عملية |
|
الحياة الكهربائية |
≥4,000 عملية (عند التيار المقنن) |
|
الامتثال للمعايير |
IEC60898-1، IEC60898-2 |
أبعاد المخطط التفصيلي
★ العرض: 17.8 ملم لكل عمود (حجم قياسي أحادي القطب)
★ الارتفاع: حوالي 85-92 ملم (يختلف حسب التصنيف الحالي)
★ العمق: حوالي 68-72 ملم
★ سعة الأسلاك: 1.5-16 مم² كابل نحاسي مرن أو صلب
★ التوافق القياسي: يناسب جميع أنظمة السكك الحديدية DIN مقاس 35 مم (TS35/7.5، TS35/15)
إيك 60898-1

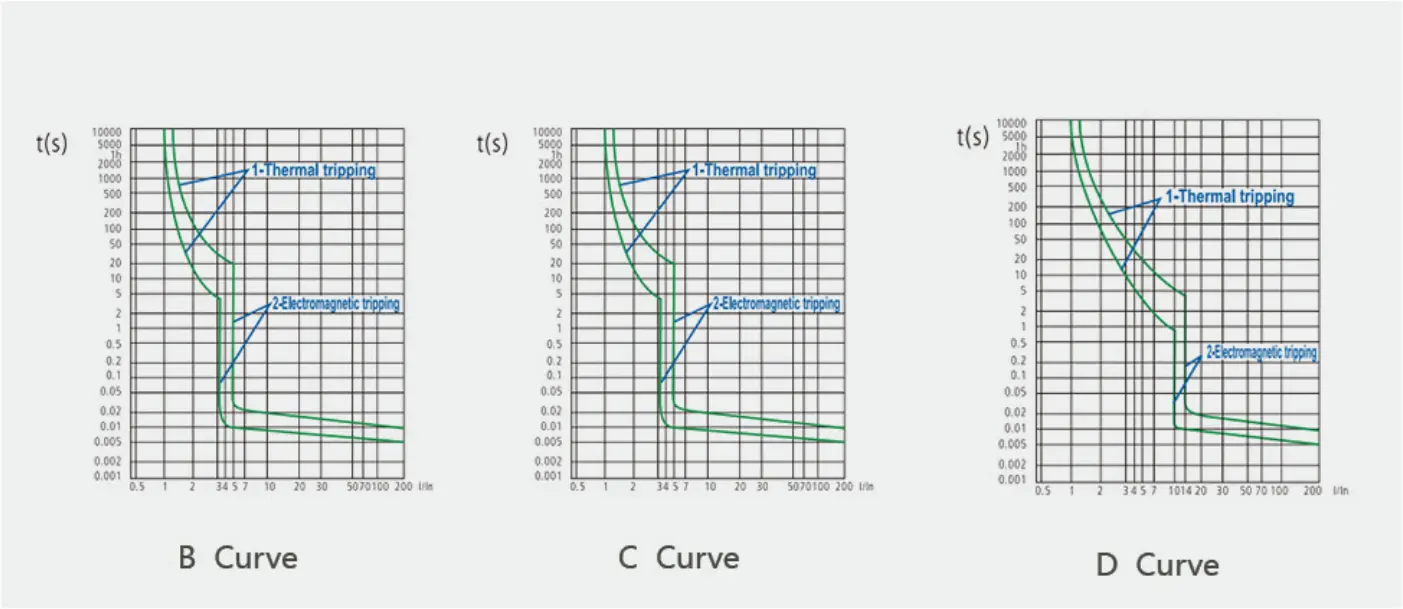

الإصدار المغناطيسي
عند حدوث ماس كهربائى، يتم تحقيق التعثر اللحظي بواسطة مغناطيس ذو قلب حديدي. وفقاً لمعيار 1EC60898، يمكن تقسيم هذا المنتج إلى ثلاثة أنواع: B، C، وD.
|
|
اختبار الحالي |
وقت التعثر |
التطبيقات |
|
منحنى B |
3 لتر 5 لتر |
0.1 |
النوع B ينطبق فقط على الأحمال النشطة: - سخان كهربائي - سخان مياه - فرن كهربائي |
|
منحنى C |
5 بوصة 10 لتر |
0.1 |
النوع C مناسب للأحمال العادية: -مصباح -مقبس الطاقة - محرك كهربائي صغير |
|
منحنى D |
10 لتر 20 بوصة |
0.1 |
التحكم في الدوائر وحمايتها من خلال التيار المفاجئ (المحركات الكبيرة) |
الإصدار الحراري
●بمجرد حدوث حمل زائد في الدائرة، سوف ينحني الشريط ثنائي المعدن لقاطع الدائرة بسبب الحرارة، مما يتسبب في فصل نقاط الاتصال ويؤدي إلى التعثر الحراري؛
● يحدد معيار IEC النطاق الزمني للانطلاق لتيارات الحمل الزائد المختلفة؛
●درجة حرارة بيئة الاختبار المرجعية هي 30 درجة مئوية.
|
اختبار الحالي |
وقت التعثر |
|
1.13 لتر |
تي ض 1 ساعة (في ≦ 63A) |
|
1.45 لتر |
ر <1 ساعة (في ≦ 63 أ) |
|
2.55 لتر |
1s<1h<60s(في 32A)1s |

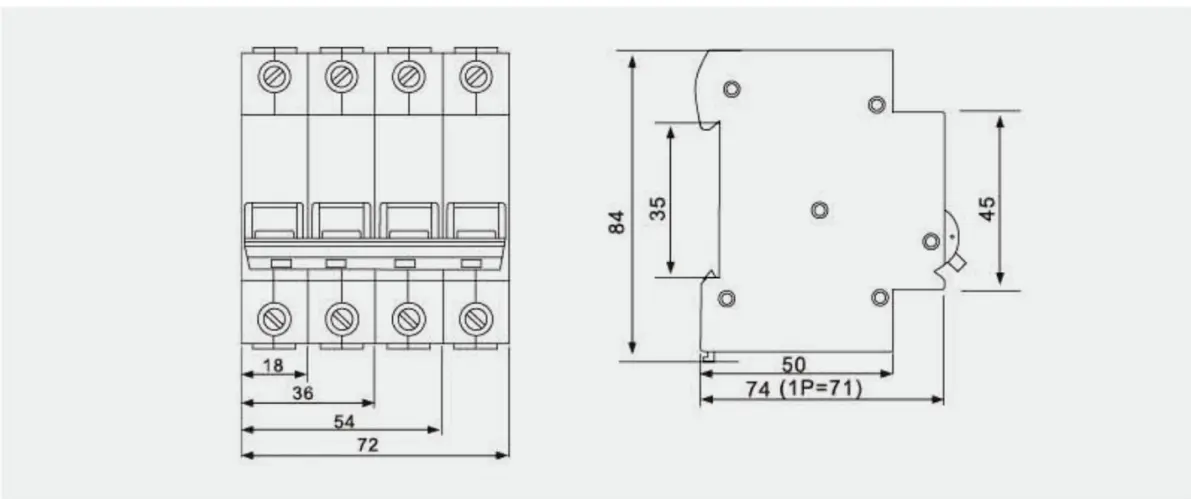

●أبعاد المنتج والتركيب (مم)
يتم تركيب المنتج على سكة توجيه بسعة اتصال قصوى تبلغ 25 مم2.
ضبط الجودة
★ التصنيع المعتمد ISO9001: نظام صارم لإدارة الجودة طوال فترة الإنتاج
★ اختبار شامل: فحص 100% بما في ذلك خصائص التعثر وارتفاع درجة الحرارة واختبارات الجهد
★ الإنتاج الداخلي: يتم تصنيع 90% من المكونات الرئيسية داخليًا لضمان اتساق الجودة
★ الاختبارات البيئية: تشغيل درجة حرارة عالية/منخفضة، والتحقق من مقاومة الرطوبة
★ ضمان الموثوقية: اختبار المتانة على المدى الطويل لإطالة عمر الخدمة
التعبئة والتغليف والشحن
★ تغليف الصادرات القياسية: كرتون مموج مع الحماية
★ وضع العلامات الواضحة: رقم الطراز، التصنيف الحالي، عدد الأقطاب، الكمية ومعلومات الشهادة
★ التعبئة والتغليف الواقية: صندوق مجموعة لـ 12 وحدة لمنع التلف أثناء النقل
★ خيارات الشحن: مناسبة للنقل البحري والجوي والبري. متاح للشحن بالجملة
★ التعبئة المخصصة: خيارات التعبئة والتغليف OEM متاحة لشركاء العلامة التجارية
حالات نجاح العملاء
★ CDADA 1P 6kA AC Miniature Circuit Breaker أقامت تعاونًا طويل الأمد مع العملاء في جميع أنحاء العالم:
★ المشاريع السكنية: يتم توفيرها لمطوري الإسكان في جنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية
★ المنشآت التجارية: عقد شراكة مع مقاولين كهربائيين في أوروبا وأفريقيا وآسيا لمشاريع المباني التجارية
★ شراكات OEM: التعاون مع العلامات التجارية الكهربائية العالمية لوضع العلامات الخاصة والحلول المخصصة
★ التطبيقات الصناعية: يتم توفيرها لمرافق التصنيع لحماية الآلات والمعدات
★ شبكات التوزيع: العمل مع الموزعين الإقليميين في أكثر من 30 دولة لتلبية احتياجات السوق المحلية
