ما الذي يجعل قاطع الدائرة الكهربائية المصغر ضروريًا للسلامة الكهربائية الحديثة؟

قواطع دوائر مصغرة(MCBs) هي واحدة من أهم المكونات في أنظمة التوزيع الكهربائية الحديثة. وهي مصممة لفصل الدوائر الكهربائية تلقائيًا في حالة وجود حمولات زائدة أو دوائر قصيرة، مما يمنع تلف المعدات ومخاطر الحرائق والحوادث الكهربائية. تقدم هذه المقالة شرحًا شاملاً لكيفية عمل MCBs، وسبب أهميتها، وكيفية اختيار النوع المناسب، وكيفية استخدامها عبر التطبيقات السكنية والتجارية والصناعية. كما يتناول أيضًا اهتمامات المستخدم الشائعة وممارسات التثبيت ونصائح استكشاف الأخطاء وإصلاحها وإرشادات السلامة لمساعدة القراء على اتخاذ قرارات مستنيرة.

جدول المحتويات

• مقدمة لقواطع الدائرة المصغرة
• كيف يعمل قاطع الدائرة المصغرة
• أنواع قواطع الدائرة المصغرة
• تطبيقات في الصناعات المختلفة
• كيفية اختيار MCB المناسب
• إرشادات التثبيت والأسلاك
• الصيانة واستكشاف الأخطاء وإصلاحها
• MCB مقابل فيوز: الاختلافات الرئيسية
• الفوائد الرئيسية لاستخدام MCBs
• اعتبارات السلامة
• الأسئلة المتداولة
• الخاتمة وتوقعات الصناعة

مقدمة لقواطع الدائرة المصغرة

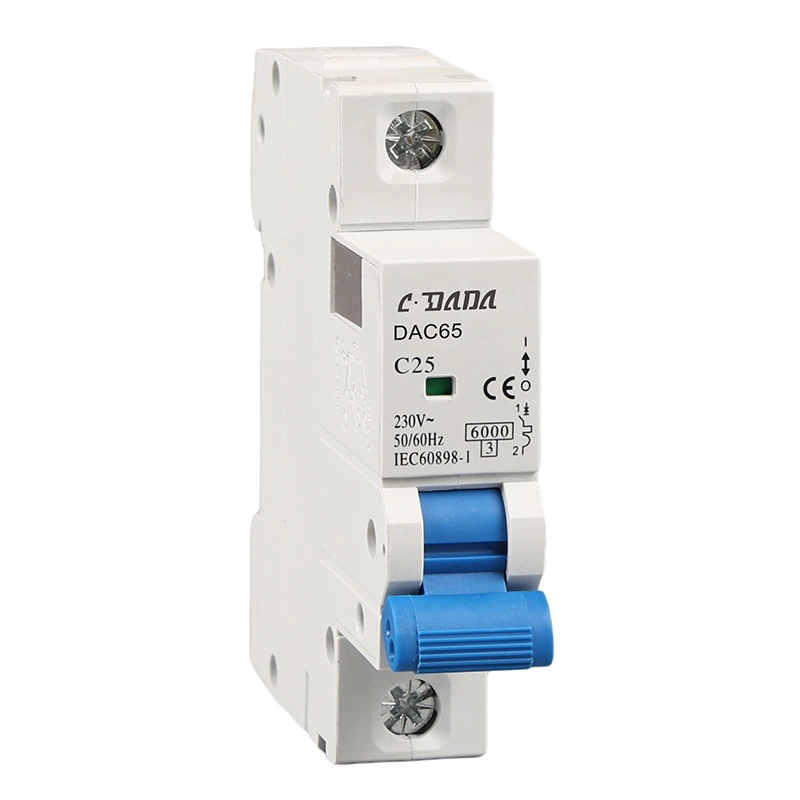

قاطع الدائرة المصغرة (MCB) هو مفتاح كهربائي يعمل تلقائيًا مصمم لحماية الدوائر الكهربائية من التلف الناتج عن التيار الزائد. على عكس الصمامات التقليدية، التي تحتاج إلى الاستبدال بعد حدوث خطأ، يمكن إعادة ضبط MCBs بعد التعثر، مما يجعلها أكثر كفاءة وفعالية من حيث التكلفة.

في الأنظمة الكهربائية الحديثة، السلامة ليست اختيارية، بل إلزامية. سواء في المنازل أو المكاتب أو المصانع أو مشاريع البنية التحتية، يمكن أن تؤدي الأعطال الكهربائية إلى عواقب وخيمة مثل اندلاع الحرائق، أو تلف المعدات، أو حتى إصابة الإنسان. تعمل MCBs كخط دفاع أول في منع مثل هذه المخاطر.

يتم استخدامها على نطاق واسع في الشبكات الكهربائية ذات الجهد المنخفض وهي مصممة بهندسة دقيقة لضمان الاستجابة السريعة أثناء الظروف غير الطبيعية.

كيف يعمل قاطع الدائرة المصغرة

يعتمد مبدأ عمل MCB على آليتين رئيسيتين: الحماية الحرارية والحماية المغناطيسية.

• الآلية الحرارية:يحمي من ظروف التحميل الزائد باستخدام شريط ثنائي المعدن ينحني عند تسخينه.
• الآلية المغناطيسية:يوفر حماية فورية أثناء الدوائر القصيرة باستخدام ملف كهرومغناطيسي.

عندما يتجاوز التيار القيمة المقدرة لفترة طويلة، يسخن العنصر الحراري وينحني، مما يؤدي إلى تشغيل آلية الفصل. في حالة حدوث زيادة مفاجئة، ينشط الملف المغناطيسي على الفور ويفتح الدائرة خلال أجزاء من الثانية.

يضمن نظام الحماية المزدوج هذا التعامل بفعالية مع حالات الأعطال البطيئة والسريعة.

أنواع قواطع الدائرة المصغرة

يتم تصنيف MCBs بناءً على خصائص التعثر وعدد الأعمدة.

بالإضافة إلى ذلك، تتوفر MCBs في تكوينات أحادية القطب، ومزدوجة القطب، وثلاثية الأقطاب، وأربعة أقطاب وفقًا لمتطلبات النظام.

تطبيقات في الصناعات المختلفة

تُستخدم قواطع الدائرة المصغرة على نطاق واسع في قطاعات متعددة:

• المباني السكنية:حماية الأسلاك والأجهزة المنزلية
• المجمعات التجارية:ضمان توزيع مستقر للطاقة في المكاتب ومراكز التسوق
• المنشآت الصناعية:حماية الآلات الثقيلة وخطوط الإنتاج
• مشاريع البنية التحتية:تستخدم في أنظمة النقل والمرافق العامة
• أنظمة الطاقة المتجددة:تركيبات الطاقة الشمسية وأنظمة طاقة الرياح

كيفية اختيار MCB المناسب

يعد اختيار MCB الصحيح أمرًا ضروريًا لكفاءة النظام وسلامته. تشمل العوامل الرئيسية ما يلي:

• القدرة الحالية المقدرة
• كسر القدرة
• نوع الحمل (مقاوم أو حثي)
• عدد الأعمدة المطلوبة
• الظروف البيئية

يمكن أن يؤدي الاختيار غير الصحيح إلى تعثر مزعج أو حماية غير كافية، وكلاهما يمكن أن يضر بأداء النظام.

إرشادات التثبيت والأسلاك

التثبيت الصحيح يضمن الموثوقية والسلامة على المدى الطويل. يجب دائمًا تركيب MCBs بواسطة كهربائيين مؤهلين يتبعون القواعد الكهربائية القياسية.

• تأكد من إيقاف تشغيل الطاقة تمامًا قبل التثبيت
• استخدم أحجام الأسلاك المناسبة بناءً على الحمل
• قم بتركيب MCBs على قضبان DIN بشكل آمن
• تحقق من ضيق المحطة لتجنب ارتفاع درجة الحرارة

يمكن أن يؤدي التثبيت غير الصحيح إلى تقليل عمر الجهاز بشكل كبير وزيادة مخاطر السلامة.

الصيانة واستكشاف الأخطاء وإصلاحها

تعد MCBs بشكل عام أجهزة منخفضة الصيانة، ولكن يوصى بالفحص الدوري.

• تحقق من وجود أضرار مادية أو تغير اللون
• اختبار آلية التعثر بشكل دوري
• تأكد من عدم وجود توصيلات أسلاك فضفاضة

تشمل المشكلات الشائعة التعثر المتكرر أو الفشل في إعادة الضبط أو ارتفاع درجة الحرارة. غالبًا ما يحدث ذلك بسبب الأحمال الزائدة أو الدوائر القصيرة أو الأسلاك الخاطئة.

MCB مقابل فيوز: الاختلافات الرئيسية

الفوائد الرئيسية لاستخدام MCBs

• تعزيز السلامة الكهربائية
• الاستجابة السريعة للأخطاء
• قابلة لإعادة الاستخدام بعد التعثر
• فعالة من حيث التكلفة على الاستخدام على المدى الطويل
• مناسبة للأنظمة الكهربائية الحديثة

اعتبارات السلامة

يجب دائمًا إعطاء الأولوية للسلامة الكهربائية. تعمل MCBs على تقليل المخاطر ولكنها لا تلغي الحاجة إلى تصميم النظام وصيانته بشكل مناسب.

يجب على المستخدمين تجنب التحميل الزائد على الدوائر، وفحص اللوحات الكهربائية بانتظام، والتأكد من الامتثال لمعايير السلامة الكهربائية.

الأسئلة المتداولة

س1: ما هو الغرض الرئيسي من قاطع الدائرة الكهربائية المصغر؟
ج: لحماية الدوائر الكهربائية من الأحمال الزائدة والدوائر القصيرة عن طريق فصل الطاقة تلقائيًا.

س2: هل يمكن إعادة استخدام MCB بعد التعثر؟
ج: نعم، على عكس الصمامات، يمكن إعادة ضبط MCBs بعد إزالة العطل.

س3: ما هي مدة بقاء MCB؟
ج: عادة من 10 إلى 20 سنة حسب ظروف الاستخدام.

س4: ما أسباب التعثر المتكرر؟
ج: الدوائر ذات التحميل الزائد، أو الدوائر القصيرة، أو الأجهزة المعيبة.

س5: هل جميع أجهزة MCB متشابهة؟
ج: لا، فهي تختلف حسب التصنيف الحالي ومنحنى التعثر ونوع التطبيق.

الخاتمة وتوقعات الصناعة

لا غنى عن قواطع الدائرة المصغرة في الأنظمة الكهربائية الحديثة، حيث توفر حماية موثوقة وكفاءة تشغيلية ووفورات في التكاليف على المدى الطويل. مع استمرار نمو الطلب على الكهرباء عبر القطاعات السكنية والتجارية والصناعية، ستزداد أهمية أجهزة حماية الدوائر عالية الجودة.

يعمل التصنيع المتقدم ومعايير السلامة الأكثر صرامة على دفع تطوير تقنيات MCB أكثر دقة ومتانة، مما يضمن بنية تحتية كهربائية أكثر أمانًا في جميع أنحاء العالم.
