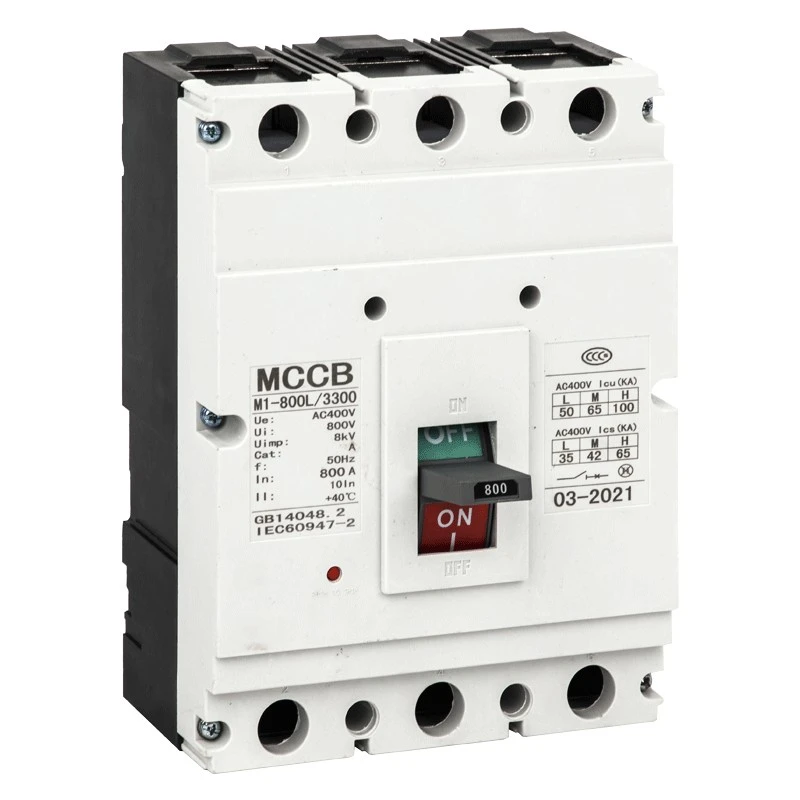

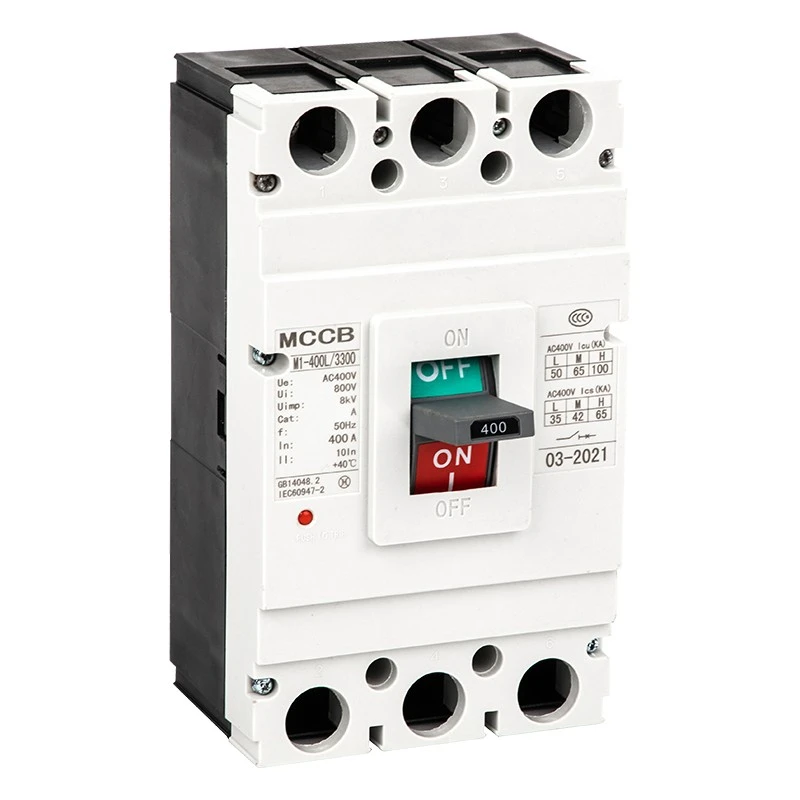

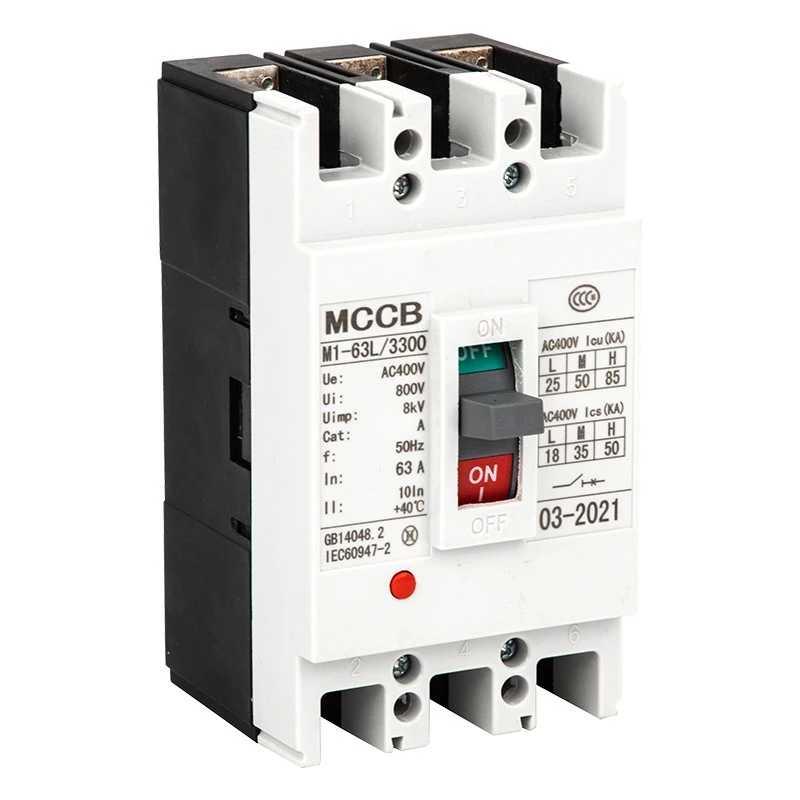

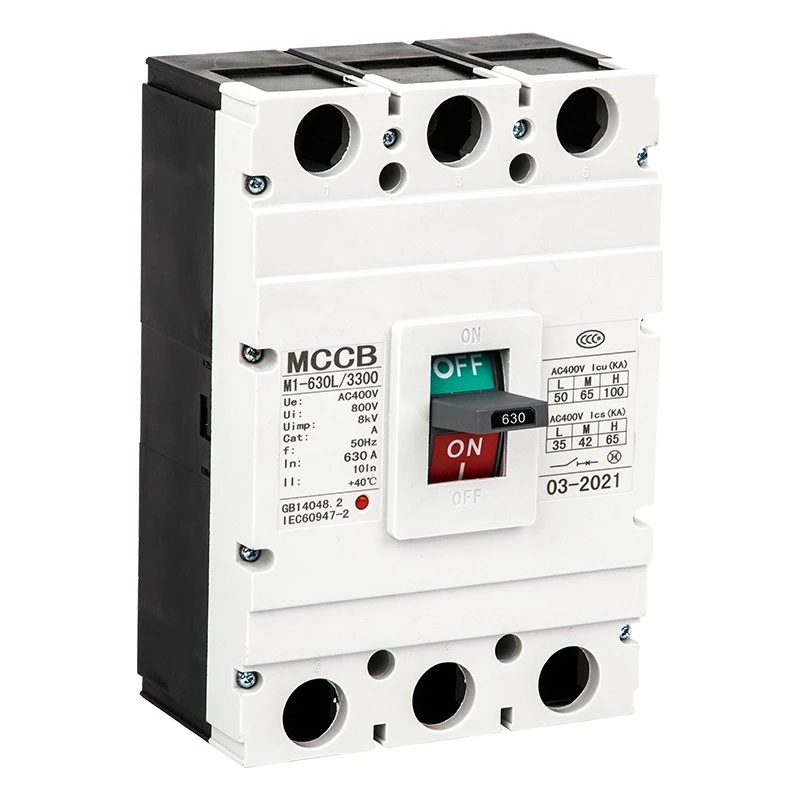

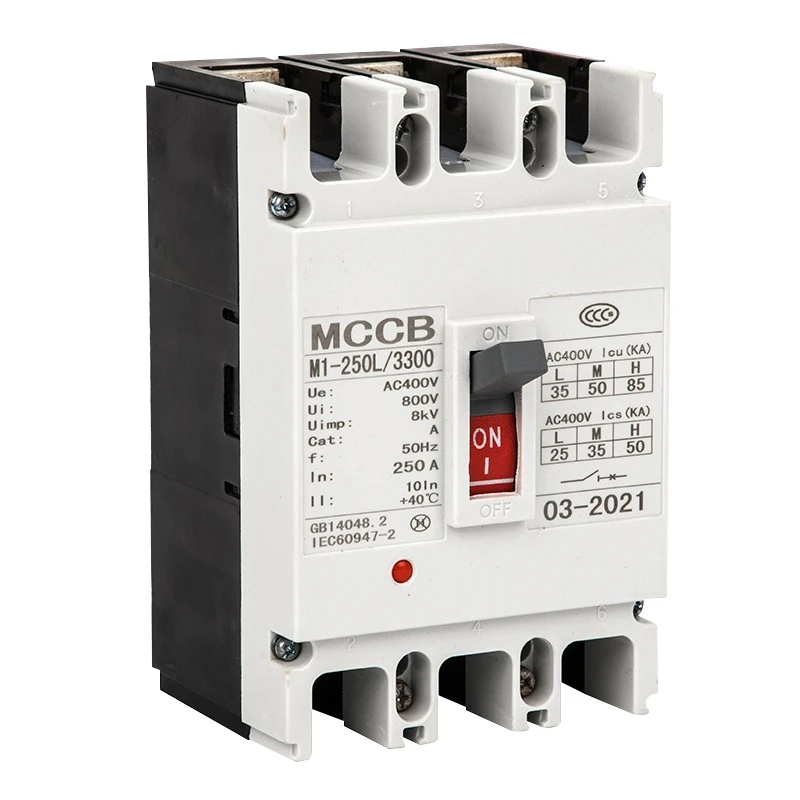

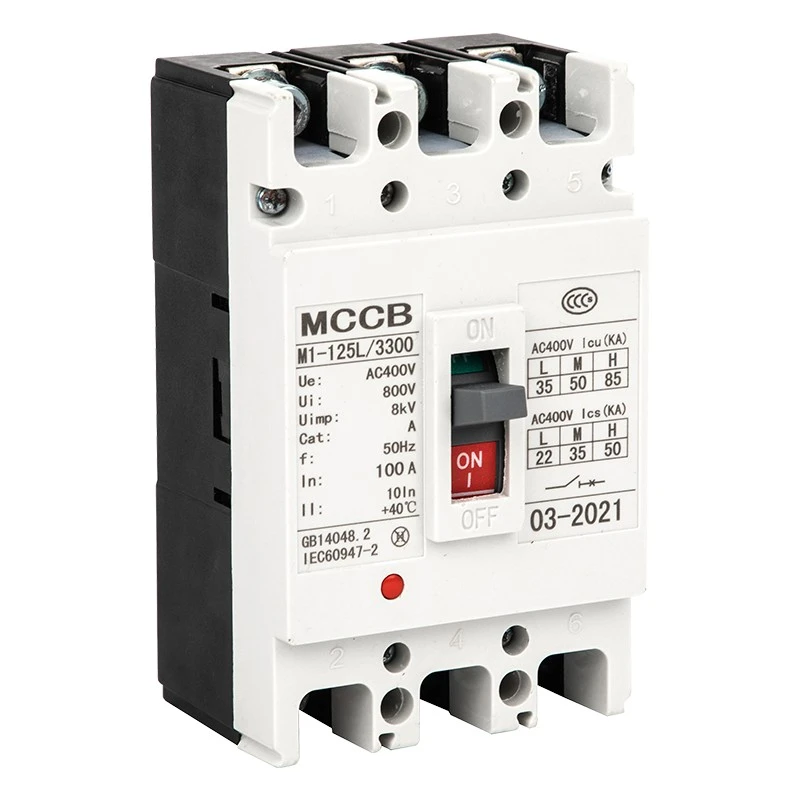

قاطع الدائرة المقولب CM1
Model:DAM2 (CM1) Series
تم تصميم قاطع الدائرة المقولب CDADA CM1 (MCCB) للمشتريات بالجملة، مع شهادة IEC60947-2 والأداء المستقر لأنظمة الطاقة الصناعية. يستخدم CM1 MCCB بنية عالية القوة وآلية تعثر موثوقة، وسهلة التركيب والصيانة. فهو يجمع بين الحماية الذكية والتصميم المتين، مما يضمن عمر خدمة طويل في توزيع الطاقة والتطبيقات الصناعية الثقيلة.
قاطع الدائرة الكهربائية المقولب من سلسلة DAM2 (CM1) CM1 هو جهاز حماية عالي الأداء للجهد المنخفض تم إنتاجه بواسطة Shanghai DADA Electric Co., Ltd.، مصنع ومورد موثوق به في الصين. مع جهد العزل المقدر حتى 800 فولت، جهد التشغيل المقدر 400 فولت/690 فولت، والتيار المقدر من 63 أمبير إلى 1600 أمبير، يتم استخدامه على نطاق واسع لتوزيع الطاقة، وحماية الدائرة، والتحكم في المحرك والتبديل غير المتكرر.
تدعم هذه السلسلة التثبيت الرأسي والأفقي، وتتوافق مع معيار IEC60947-2، وتوفر حماية كاملة من التحميل الزائد والدائرة القصيرة والجهد المنخفض لمعدات الطاقة.
ميزات المنتج
★ تصنيف الجهد العزل: 800V؛ جهد العمل: 400 فولت/690 فولت
★ النطاق الحالي: 63A، 100A، 225A، 400A، 630A، 800A، 1250,1600A
★ قدرة الكسر: L قياسي، M متوسط، H نوع كسر عالي
★ أوضاع الإصدار المزدوج الحرارية والمغناطيسية والكهرومغناطيسية
★ التثبيت الرأسي / الأفقي، ومناسبة للاستخدام العزل
★ نطاق واسع لدرجة الحرارة المحيطة: -5°C~+40°C
★ الارتفاع ≥2000م، درجة التلوث 3
التطبيقات
يتم تطبيق قواطع الدائرة المقولبة CDADA CM1 على نطاق واسع في أنظمة توزيع الطاقة الصناعية والمدنية، بما في ذلك المصانع والمباني ومراكز البيانات ومحطات الطاقة والبنية التحتية والمعدات الميكانيكية وخزانات توزيع الطاقة. كما أنها تستخدم لحماية المحركات، وتحويل الدوائر، وإمدادات الطاقة الآمنة في البناء والمعادن والبتروكيماويات وغيرها من الصناعات.
المعلمات التقنية
★ المعايير: IEC60947-2، GB14048.2
★ التردد: تيار متردد 50 هرتز/60 هرتز
★ القطب: 1P، 2P، 3P، 4P
★ الإطلاق: حراري مغناطيسي (مزدوج)، كهرومغناطيسي (لحظي)
★ الإعداد الفوري: نوع التوزيع 10In±20%؛ نوع المحرك 12 بوصة ± 20%
★ التثبيت: الأسلاك الأمامية، الأسلاك الخلفية، نوع المكونات في
★ التشغيل: آلية التشغيل اليدوية والكهربائية
|
نموذج |
القطب |
التصنيف الحالي (أ) |
تصنيف التشغيل الجهد (الخامس) |
تصنيف العزل الجهد (الخامس) |
قدرة كسر الدائرة القصيرة المُقدرة (Icu) |
ومضة ضوئية المسافة (مم) |
||
|
اختبار الجهد (الخامس) |
وحدة العناية المركزة (كا) |
ICS (كا) |
||||||
|
DAM2L-63 |
3 |
10،16،20،25، 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3،4 |
50 |
35 |
|||||
|
DAM2L-100 |
3،4 |
16、20、25、32、40、 50、63、80、100 |
400 |
800 |
30 |
22 |
≥50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3،4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3،4 |
100،125،140، 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3،4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≥100 |
|
|
DAM2M-400 |
3،4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3،4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3،4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3،4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
أبعاد المخطط التفصيلي والتثبيت
يوفر CM1 MCCB الخاص بنا بيانات الأبعاد الكاملة لطرز 63A-1600A، بما في ذلك الأسلاك الأمامية والأسلاك الخلفية ونوع المكونات الإضافية. تتوافق أحجام الإطارات المختلفة (63/100/225/400/630/800/1250/1600) مع أبعاد H وH1 وH2 لتركيب الخزانة القياسية. تم أيضًا توحيد ارتفاع آلية التشغيل اليدوية والكهربائية لسهولة التجميع.
الملحقات والوظائف
الملحقات الداخلية
★ إطلاق التحويلة: 70%-110% الجهد المقنن لتعثر موثوق
★ إطلاق الجهد المنخفض: انخفاض الجهد بنسبة 35%-70% للحماية التلقائية
★ الاتصال المساعد والاتصال التنبيه: ردود الفعل إشارة والتنبيه خطأ
★ إصدار مخصص للعداد المدفوع مسبقًا: تأخير التعثر لمدة 0.5-2 ثانية
الملحقات الخارجية
★ آلية التشغيل اليدوية
★ آلية التشغيل الكهربائية (الموتور).
★ فواصل الطور، ومسامير التثبيت، وأطقم قضبان التوصيل

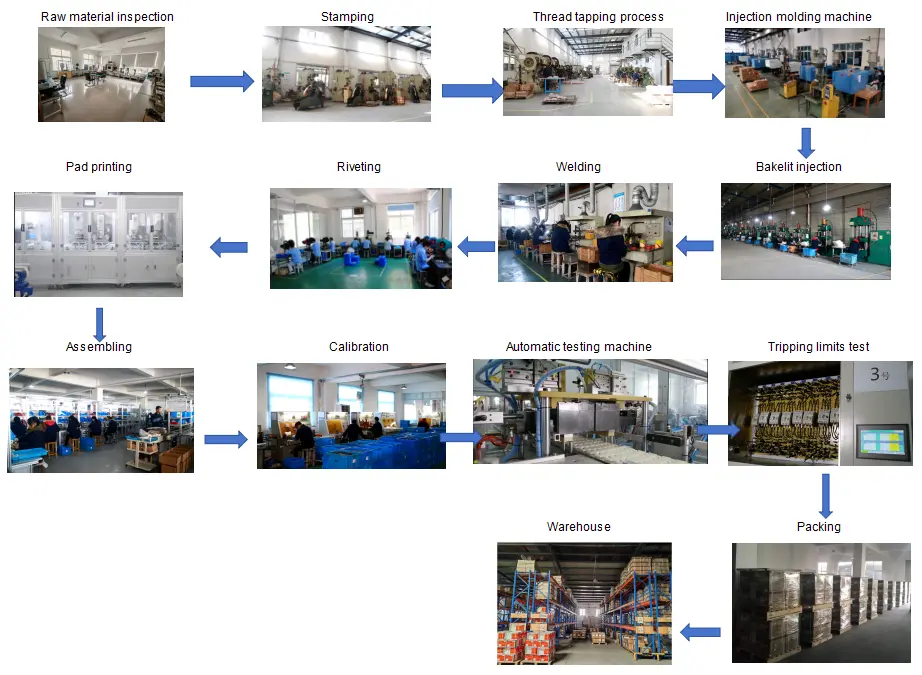

تدفق مراقبة الجودة
فحص المواد الخام ← معالجة الإنتاج ← خط التجميع ← اختبار خصائص الرحلة ← اختبار ارتفاع درجة الحرارة ← اختبار الدائرة القصيرة ← اختبار الشيخوخة ← فحص المظهر والأبعاد ← التغليف ← الفحص النهائي قبل الشحن

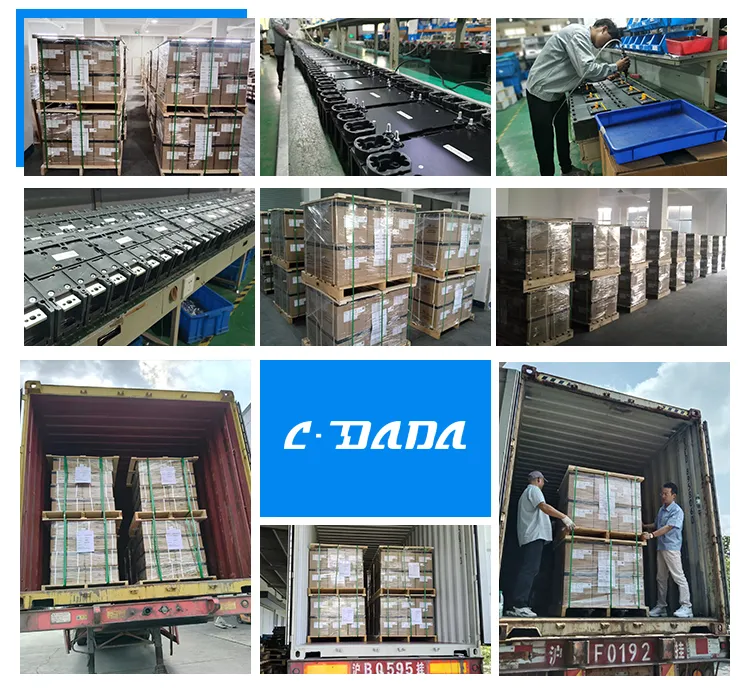

التعبئة والتغليف والشحن
★ كرتونة تصدير قياسية + لوح خشبي للنقل الآمن
★ التسمية: النموذج، الحالي، القطب، الكمية، الشهادة
★ مناسبة للخدمات اللوجستية البحرية والجوية والبرية
الشهادات
IEC60947-2، GB14048.2، CE، CB، ROHS والموافقات الدولية الأخرى.

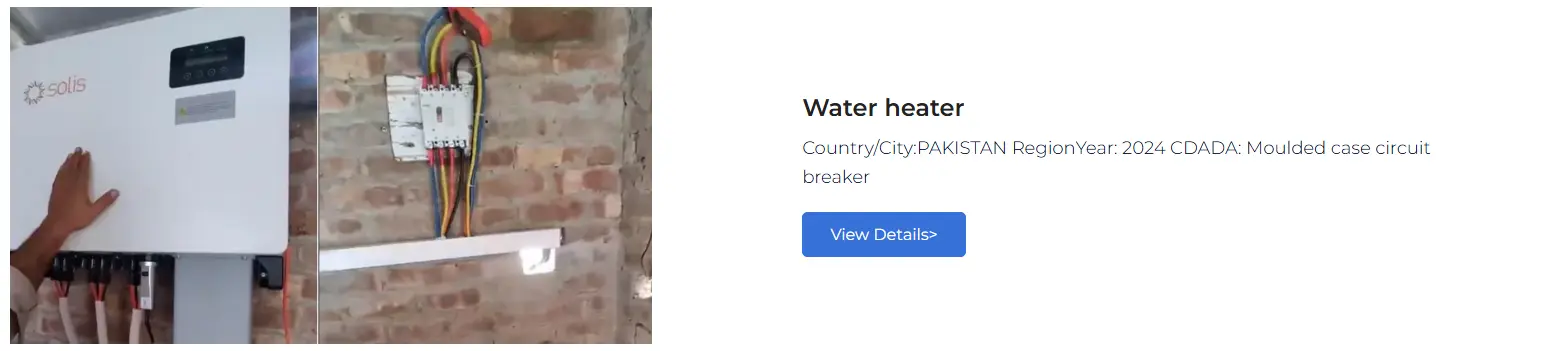

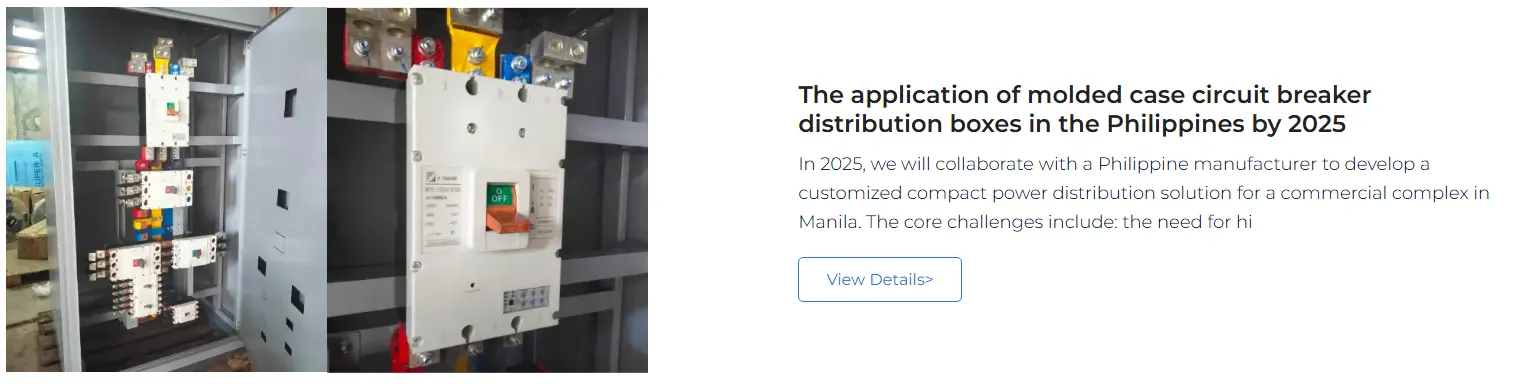

حالات تعاون العملاء
تم توريد سلسلة CDADA DAM2 MCCB للعملاء العالميين، بما في ذلك شركات تكامل أنظمة توزيع الطاقة، ومصنعي المعدات الصناعية، ومصانع المفاتيح الكهربائية، ومقاولي البناء والعلامات التجارية OEM في أوروبا وجنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية. نحن نقدم إمدادات بالجملة مستقرة وحلول مخصصة للشركاء على المدى الطويل.
