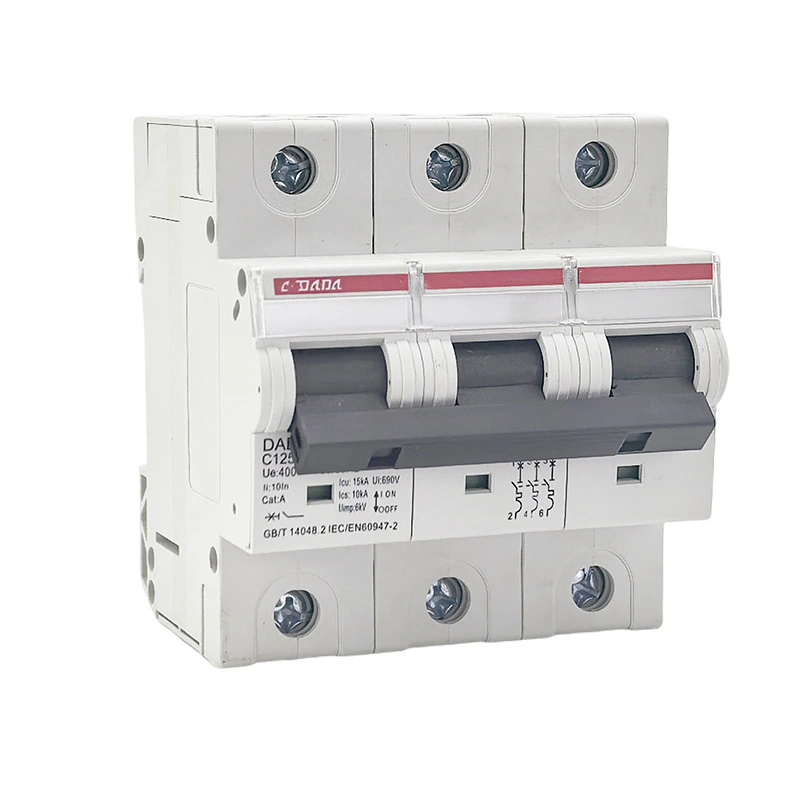

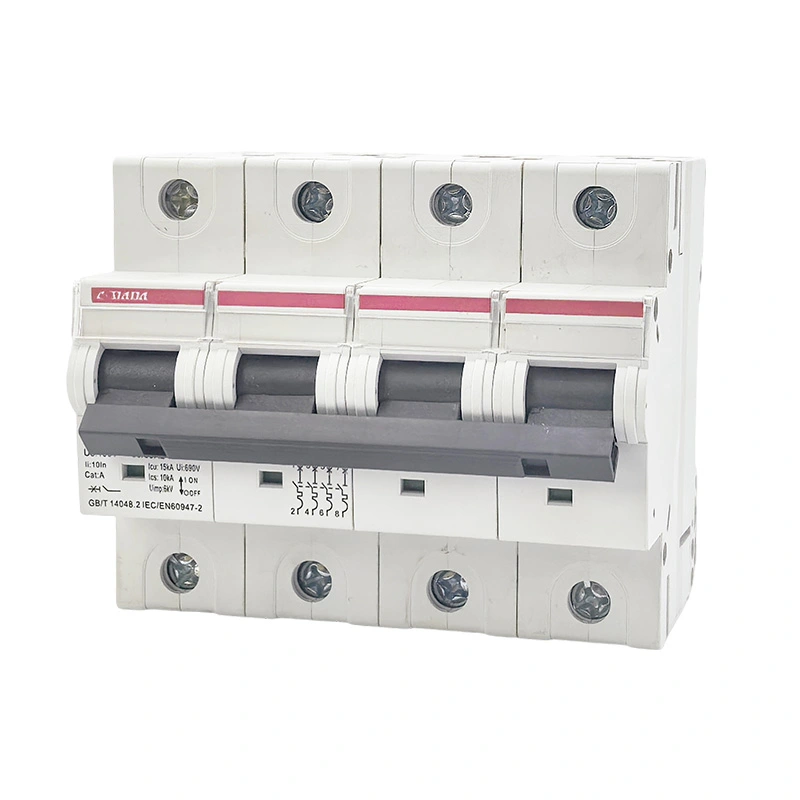

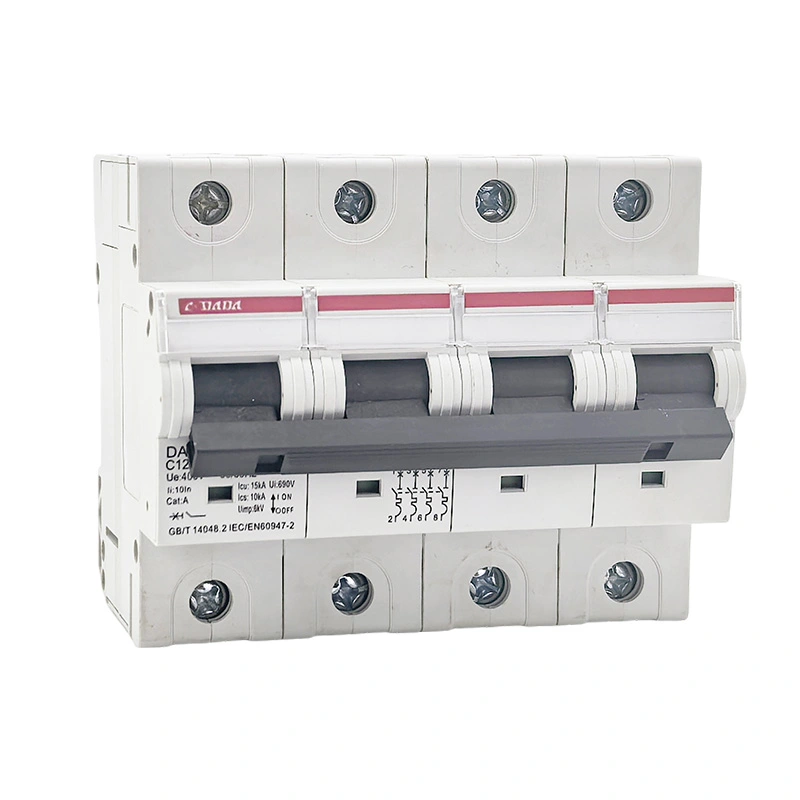

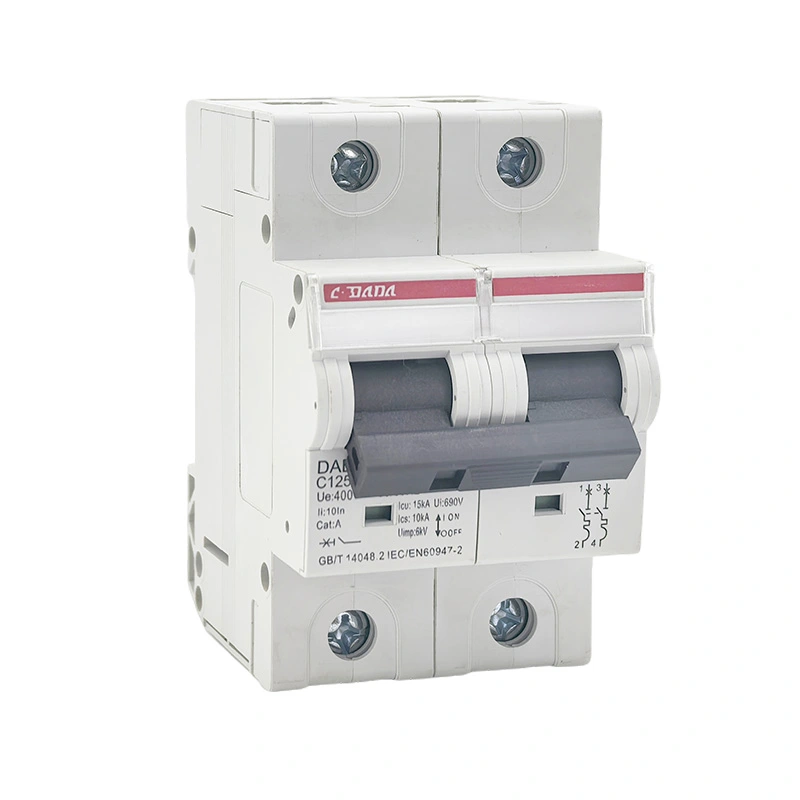

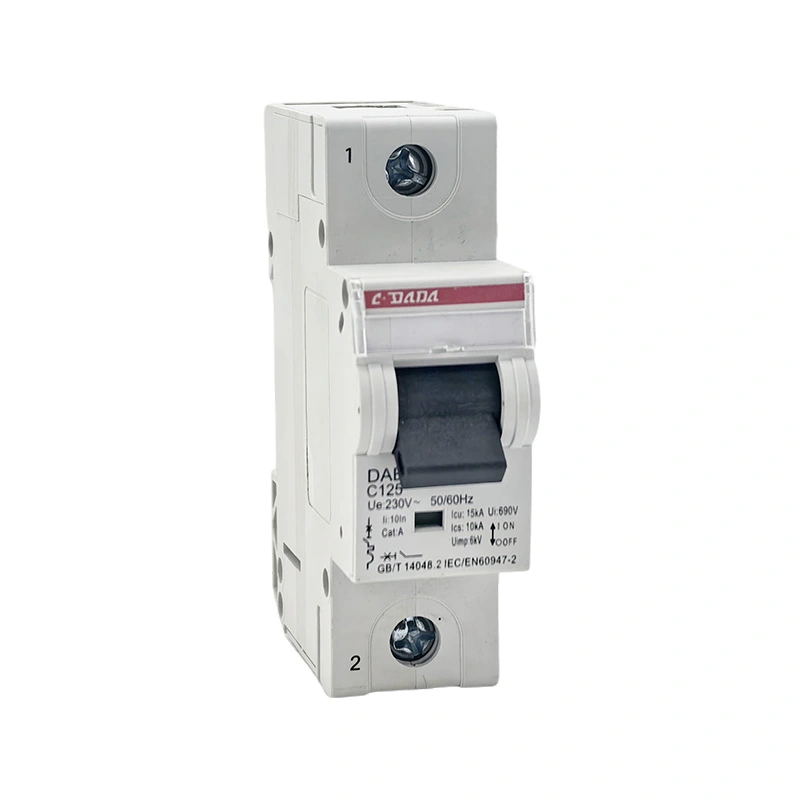

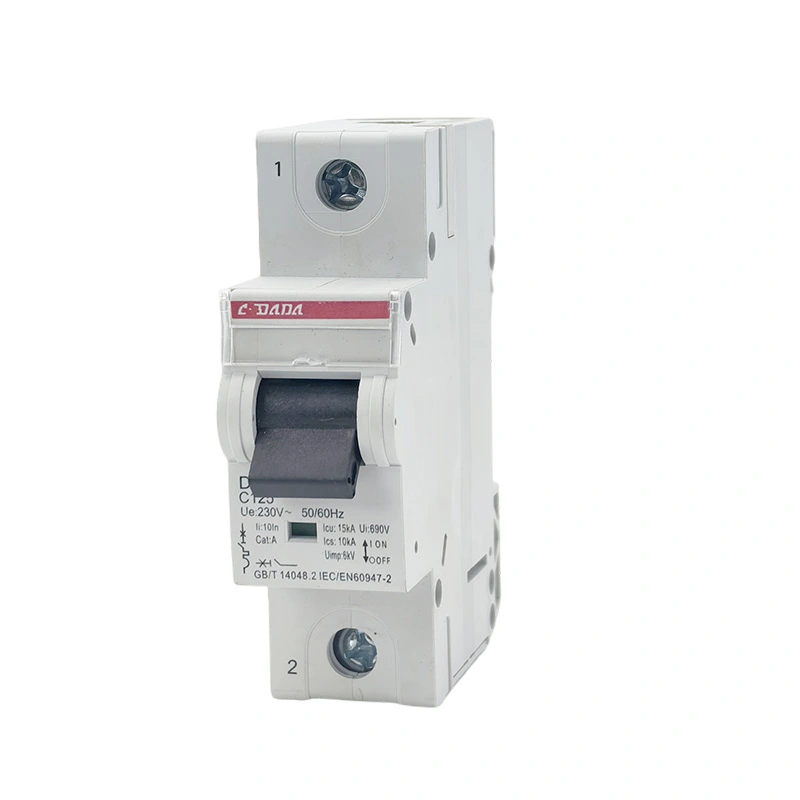

125 15KA قاطع الدائرة المصغرة
Model:DAB7-125N / DAB7-125H
باعتبارها شركة مصنعة موثوقة لقواطع الدائرة المصغرة 125 15KA، فإن منتج CDADA عبارة عن 125A MCB عالي الأداء مع قدرة كسر 15kA لتوزيع الطاقة للخدمة الشاقة. إنه يستخدم غلاف مقاوم للهب PA66 وتصميم غرفة القوس المزدوج، سهل التركيب على سكة DIN وسهل الصيانة. فهو يجمع بين هيكل الاتصال الفضي والمتانة الصناعية، مما يحقق عمر خدمة طويل جدًا للدوائر ذات التيار الكبير.
قاطع الدائرة الكهربائية المصغر CDADA DAB7-125 125 15KA هو قاطع دائرة مصغر عالي التحمل تم تطويره بشكل مستقل بواسطة Shanghai DADA Electric. مع قدرة كسر عالية جدًا 10kA/15kA، وتيار كبير 125A، وعرض مضغوط 27 مم (1.5M)، يمكن أن تحل محل قواطع الدائرة المقولبة التقليدية لحماية التيار الثقيل.
باستخدام غرفة القوس المزدوجة، والاتصالات الفضية، والمواد المقاومة للهب PA66، فإنها توفر حماية آمنة ومستقرة للحمل الزائد، وقصر الدائرة، والعزل للدوائر الصناعية والتجارية والسكنية عالية الطاقة.
وظائف المنتج
★ حماية الزائد
★ حماية ماس كهربائى
★ عزل الدائرة الآمنة
★ التحكم اليدوي في التشغيل/الإيقاف
★ انتقال مستقر كبير الحالي
مزايا المنتج الرئيسية

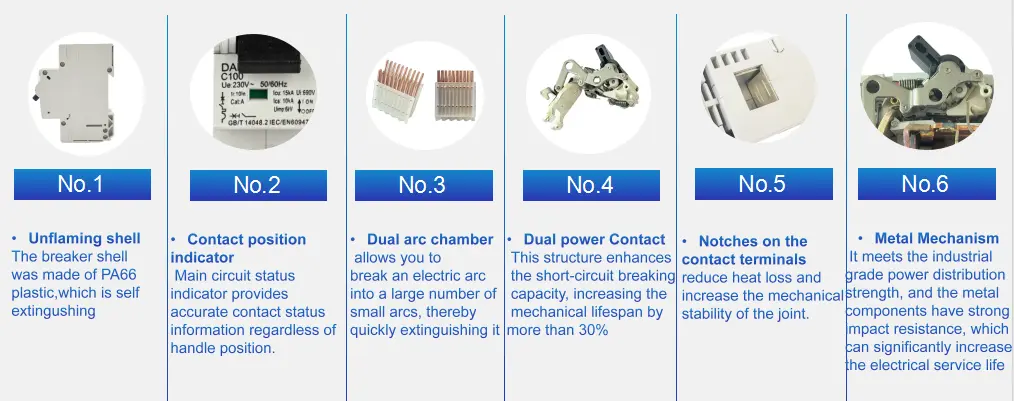

★ قدرة كسر عالية جدًا تبلغ 15 كيلو أمبير، تحل محل MCCB للاستخدام الشاق
★ غرفة القوس المزدوج، زادت سرعة إطفاء القوس بنسبة 30%
★ الاتصالات الربيع فضي، وانخفاض فقدان الحرارة، والخدمة الطويلة في الحياة
★ PA66 قذيفة مثبطات اللهب، الإطفاء الذاتي، مقاومة درجات الحرارة العالية
★ هيكل اتصال مزدوج الطاقة، أقوى يتحمل ماس كهربائى
★ محطات محززة، استقرار ميكانيكي أعلى وثبات الأسلاك
★ آلية معدنية من الدرجة الصناعية، مقاومة قوية للصدمات
★ عرض ضيق 27 مم، يوفر مساحة خزانة التوزيع

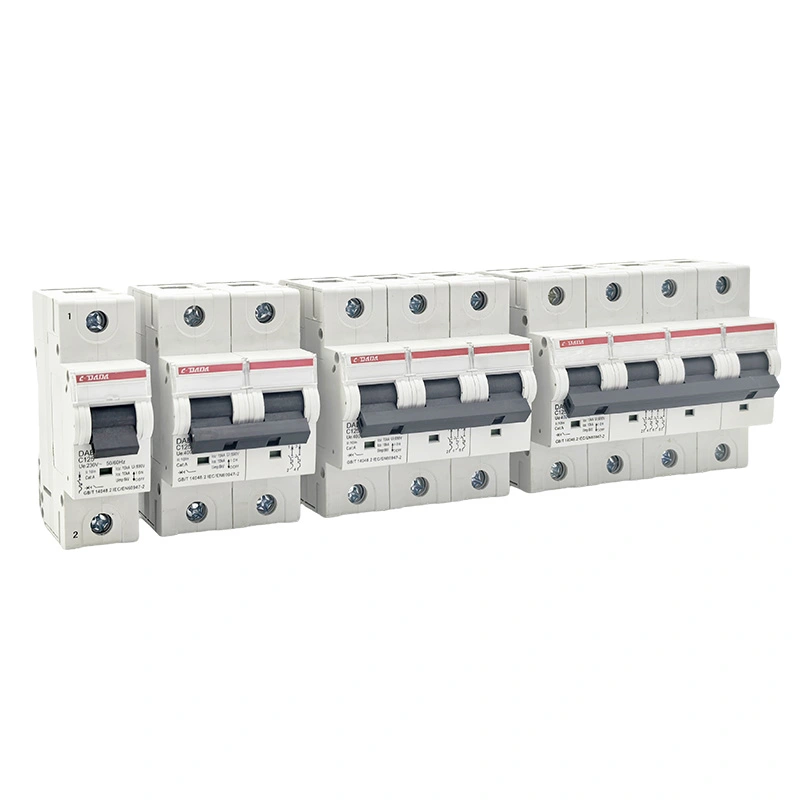

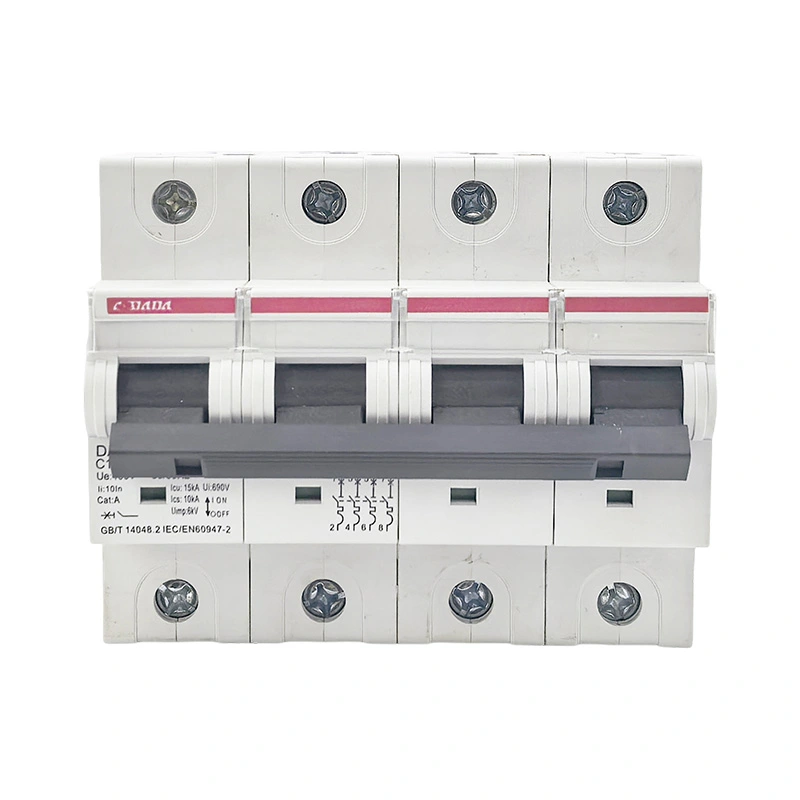

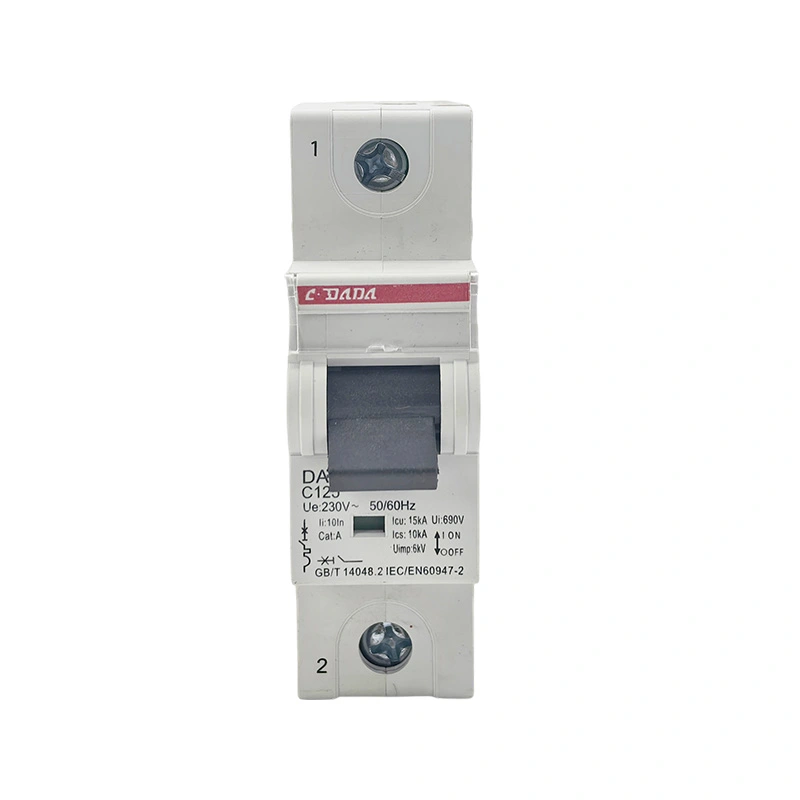

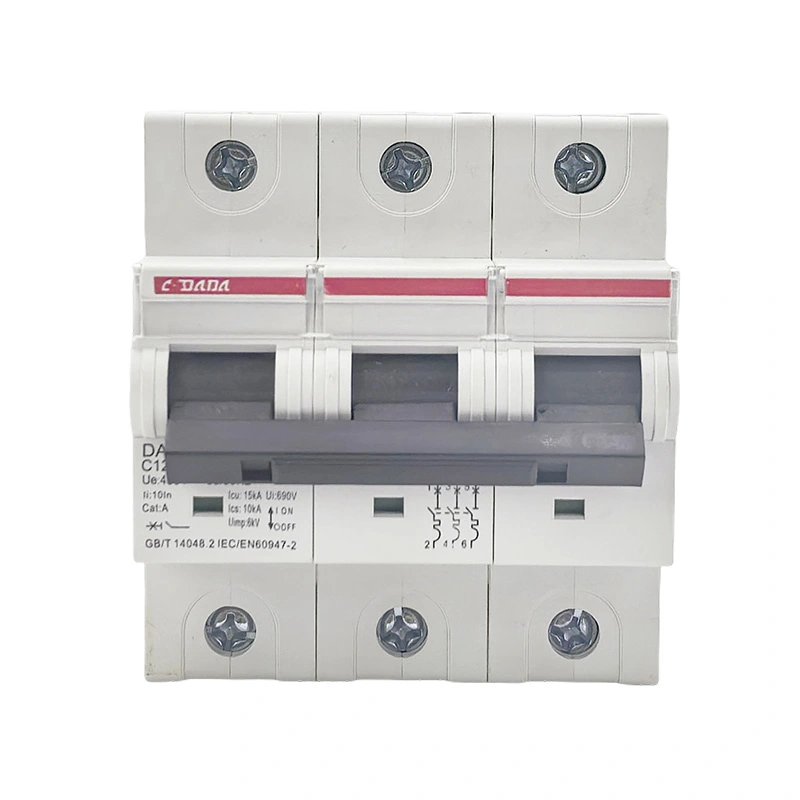

★ أقطاب كاملة 1P/2P/3P/4P، نطاق تيار واسع يصل إلى 125 أمبير
★ يدعم توصيل أسلاك النحاس والألومنيوم
التطبيقات واستخدام السيناريوهات
★ CDADA 125 15KA قاطع الدائرة المصغر يستخدم على نطاق واسع في:
★ المصانع الصناعية وورش العمل وإمدادات الطاقة للمعدات الكبيرة
★ المباني التجارية ومراكز التسوق والفنادق ومباني المكاتب
★ الفلل السكنية والمباني الشاهقة والدوائر الرئيسية الواردة
★ كبائن توزيع الطاقة، والمحطات الفرعية من النوع الصندوقي، وأنظمة التوزيع النهائية
★ المضخات والمراوح والضواغط ودوائر المحركات ذات الطاقة الكبيرة
★ مشاريع البنية التحتية والبناء والتجديد
جدول المعلمات الفنية
|
غرض |
مواصفة |
|
نموذج |
DAB7-125N / DAB7-125H |
|
اسم المنتج |
ام سي بي 125 15KA |
|
معيار |
IEC60898-1 |
|
التصنيف الحالي |
ما يصل إلى 125A |
|
كسر القدرة |
10 كيلو أمبير (شمال)، 15 كيلو أمبير (ارتفاع) |
|
البولنديين |
1ف، 2ف، 3ف، 4ف |
|
الجهد المقنن |
400/415 فولت تيار متردد |
|
تكرار |
50/60 هرتز |
|
جهد العزل |
500 فولت |
|
الجهد الدافع |
4 كيلو فولت |
|
منحنى التعثر |
ب، ج، د |
|
درجة الحماية |
IP20 |
|
الحياة الميكانيكية |
8500 مرة |
|
الحياة الكهربائية |
4000-15000 مرة |
|
سعة الأسلاك |
1-35 ملم² |
|
درجة حرارة التشغيل |
-5 درجة مئوية ~ +40 درجة مئوية |
|
تثبيت |
سكة DIN مقاس 35 مم |
|
عرض |
27 ملم (1.5 متر) |
أبعاد المخطط التفصيلي
★ العرض: 27 ملم (1P)، 54 ملم (2P)، 81 ملم (3P)، 108 ملم (4P)
★ الارتفاع: 90 ملم
★ الطول: 75.5 ملم
★ التركيب: سكة DIN القياسية مقاس 35 مم
★ مناسبة لصناديق التوزيع التقليدية ذات الجهد المنخفض
عناصر الاختبار القياسية
★ 1.13 في اختبار عدم التعثر (≥1h)
★ 1.45 في اختبار التعثر (<1 ساعة)
★ 2.55 في اختبار العمل الزائد
★ اختبار التعثر المغناطيسي اللحظي
★ اختبار ارتفاع درجة الحرارة
★ اختبار تحمل الجهد العازل
★ 10kA/15kA اختبار كسر الدائرة القصيرة
★ اختبار الحياة الميكانيكية والكهربائية
★ اختبار التشغيل لدرجة الحرارة العالية والمنخفضة
ضبط الجودة
عملية الاختبار
★ 1. تفتيش المواد الخام الواردة
★ 2. الختم الآلي وقولبة الحقن
★ 3. التجميع الدقيق والاختبار شبه النهائي
★ 4. معايرة التعثر الكاملة بنسبة 100%
★ 5. تحمل اختبار الجهد والعزل
★ 6. التحقق من قدرة كسر ماس كهربائى
★ 7. فحص المظهر والأبعاد
★ 8. شيخوخة المنتج النهائي والاختبار النهائي

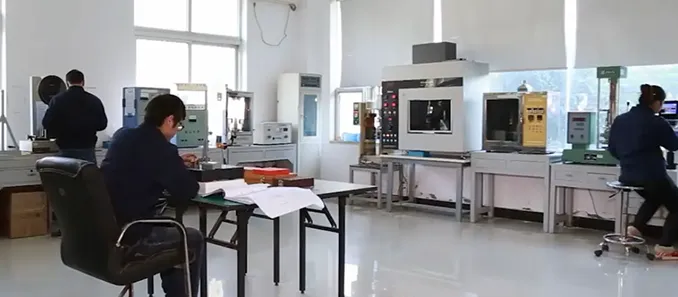

معدات الاختبار
★ نظام معايرة التعثر التلقائي
★ منصة اختبار ماس كهربائى
★ غرفة اختبار ارتفاع درجة الحرارة
★ تحمل اختبار الجهد
★ آلة اختبار دورة الحياة
★ الغرفة البيئية ذات درجة الحرارة العالية والمنخفضة

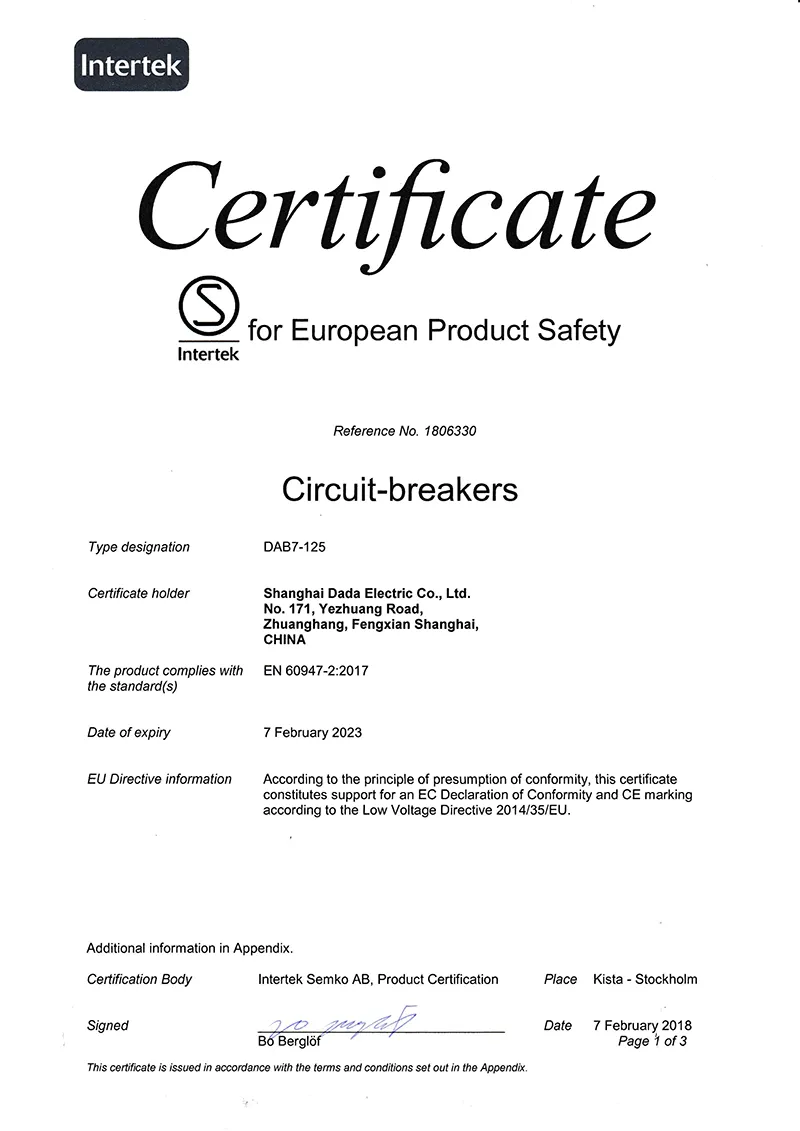

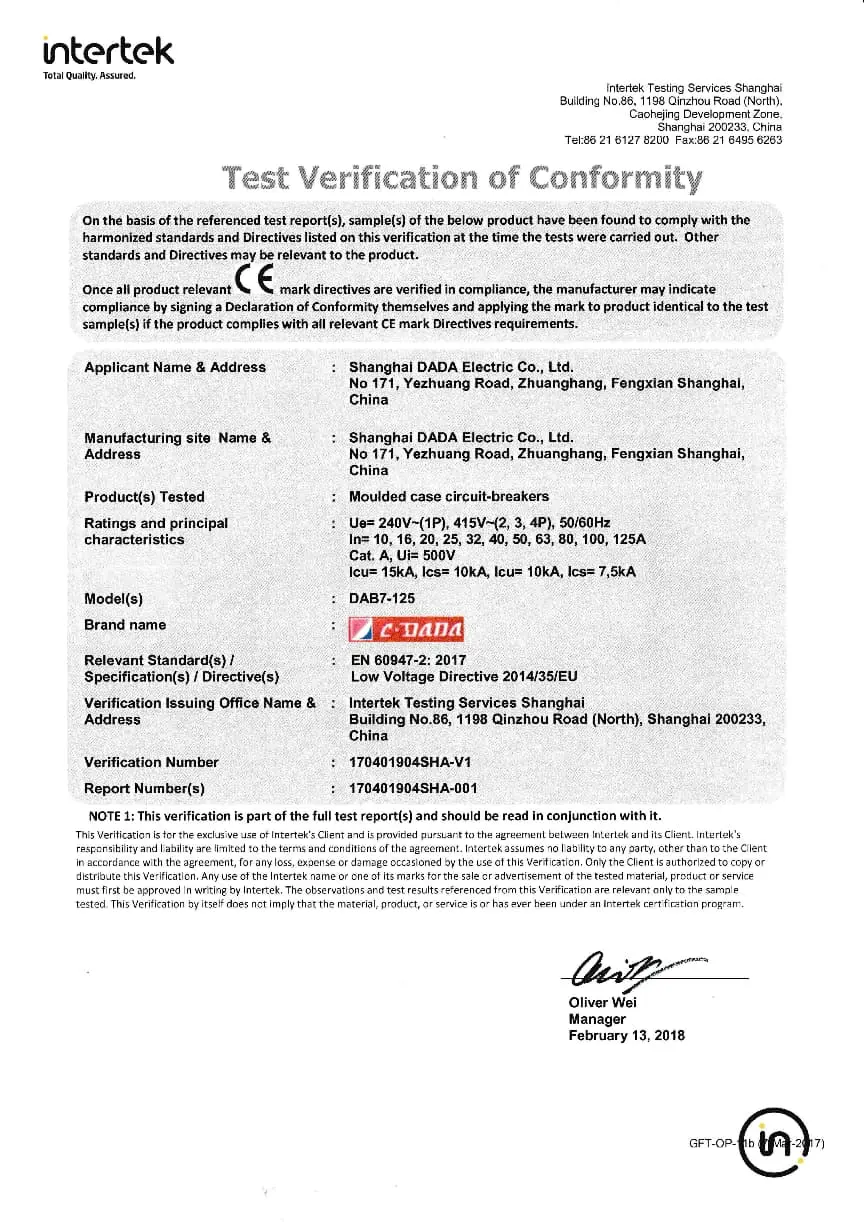

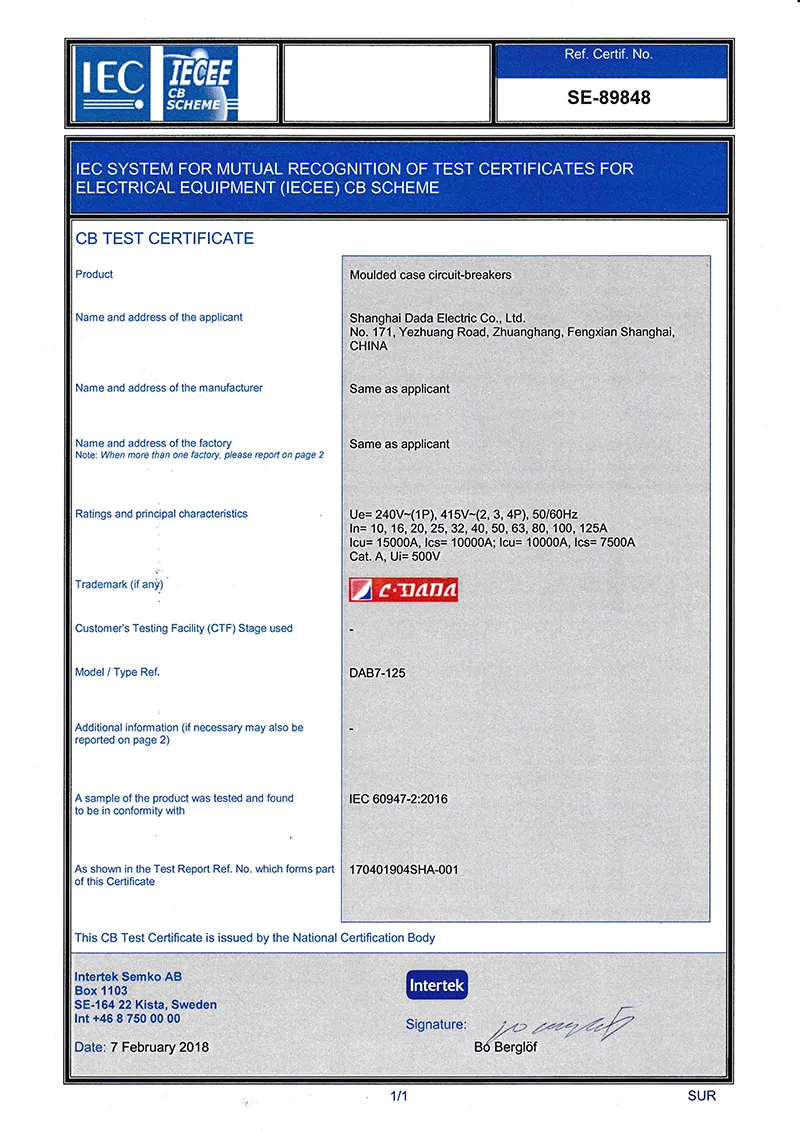

الشهادات
CE، CB، IEC60898-1، ISO9001، CCC، بنفايات
التعبئة والتغليف والشحن
★ كرتونة تصدير قياسية + بطانة داخلية مضادة للصدمات
★ مجموعة التغليف لكل منتج
★ تسمية واضحة: النموذج، الحالي، الأعمدة، الكمية، الشهادة
★ مناسبة للنقل البحري والجوي والبري
★ دعم التعبئة والتغليف OEM والشعار المخصص
تطبيقات العملاء وحالات النجاح
★ حماية الدوائر الصناعية الرئيسية في أوروبا وجنوب شرق آسيا والشرق الأوسط
★ بناء سكني وتجاري كبير مشاريع الطاقة الواردة
★ التعاون OEM مع العلامات التجارية الكهربائية العالمية
★ توريد كميات كبيرة على المدى الطويل للموزعين الدوليين
★ توزيع الطاقة لمشاريع البنية التحتية في أفريقيا وأمريكا الجنوبية
★ معدات التيار العالي الداعمة للمصانع والمناجم

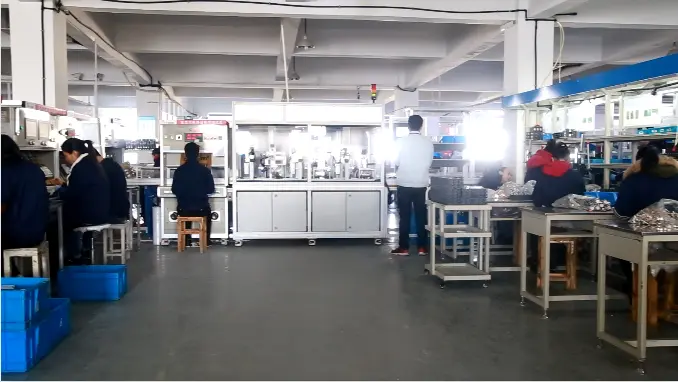

قوة مصنع CDADA
★ أكثر من 40 عامًا من الخبرة المهنية في مجال البحث والتطوير والتصنيع
★ 50.000 ㎡ قاعدة إنتاج حديثة
★ الحقن الأوتوماتيكي الكامل، الختم، اللحام، خطوط التجميع
★ تم إنتاج 90% من المكونات الأساسية داخليًا
★ فريق البحث والتطوير المهنية وفريق مراقبة الجودة
★ القدرة الشهرية أكثر من 5 مليون قطعة
★ استكمال تطوير القالب والقدرة على التخصيص
لماذا تختار CDADA؟
★ نوعية مستقرة، 100٪ التفتيش الكامل قبل الشحن
★ أداء فائق التكلفة، يستبدل MCCB بتكلفة أقل
★ تسليم سريع، مخزون كبير للنماذج القياسية
★ الدعم الفني المهني وخدمة ما بعد البيع
★ قبول تخصيص OEM/ODM
★ شهادة عالمية، مناسبة للأسواق العالمية
★ تعاون طويل الأمد مع عملاء من أكثر من 80 دولة

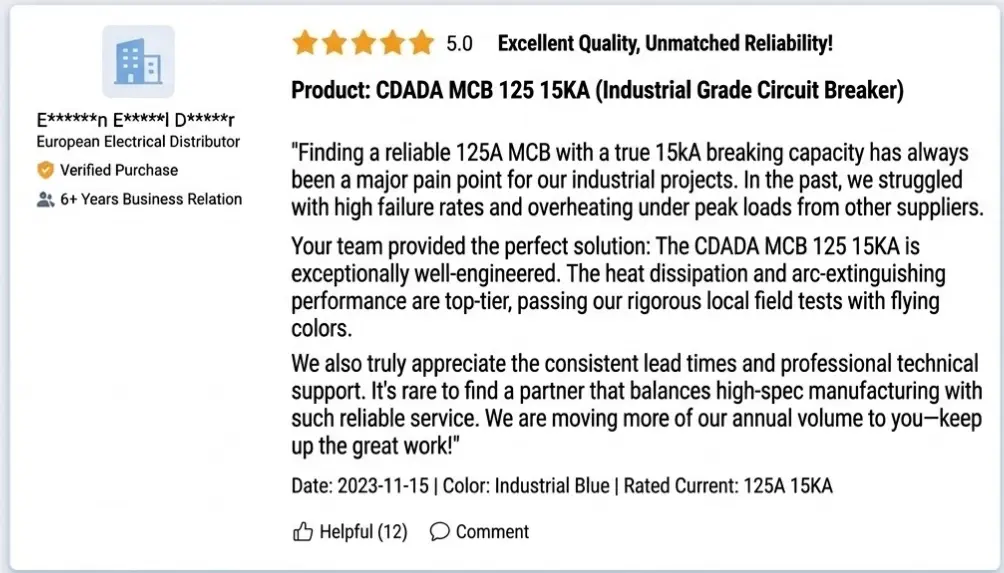

ملاحظات العملاء
"قاطع الدائرة المصغر CDADA 125 15KA مستقر وموثوق، ومثالي لدوائرنا الصناعية الرئيسية. قدرة القطع هي 15 كيلو أمبير حقيقية، والجودة جيدة مثل العلامات التجارية الأوروبية. لقد كنا نتعاون لمدة 5 سنوات، والتسليم في الوقت المحدد، والخدمة ممتازة. "- الموزع
