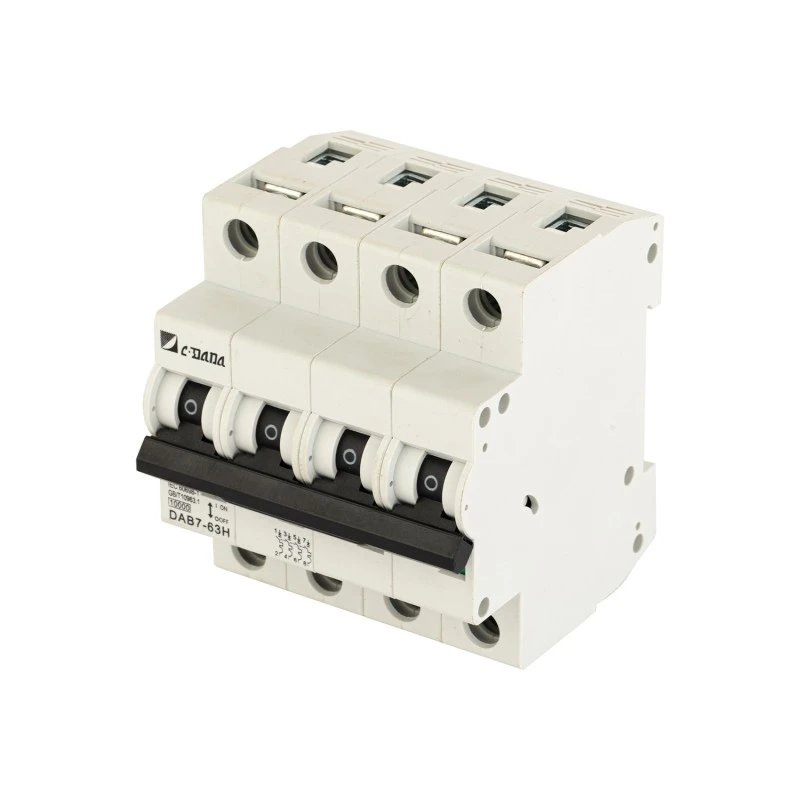

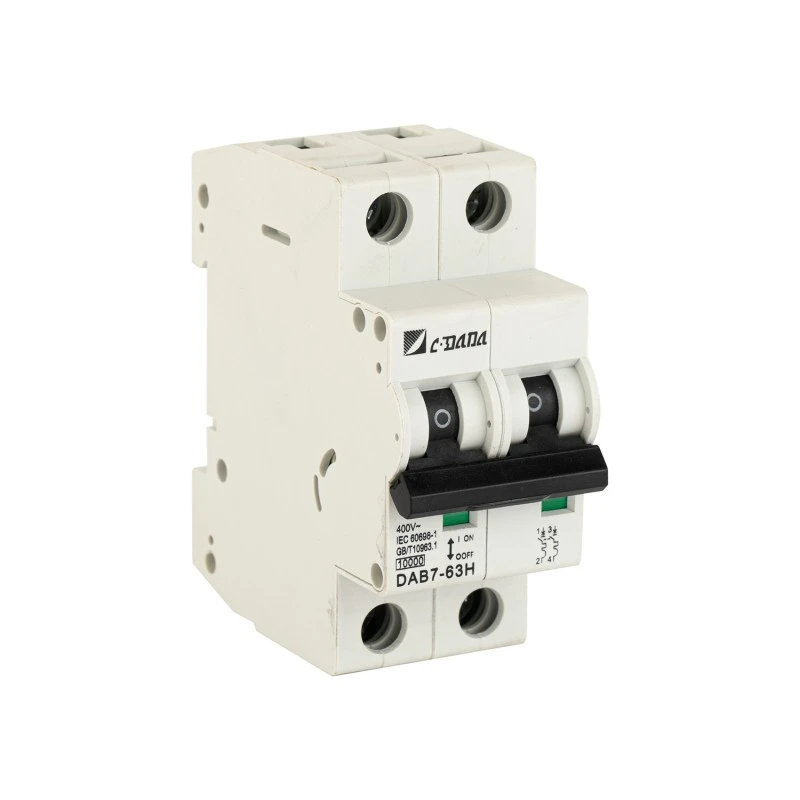

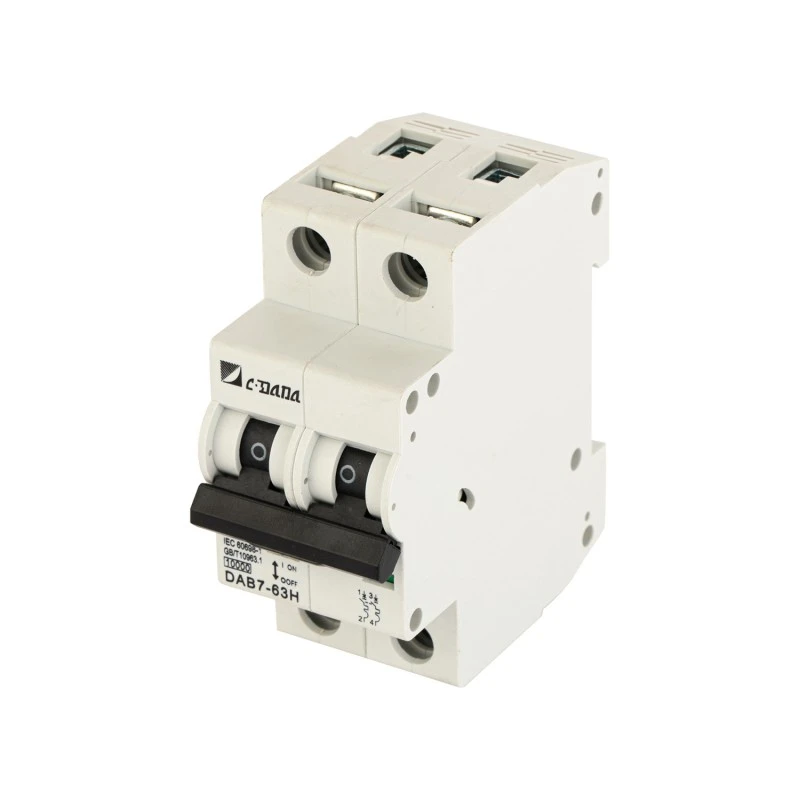

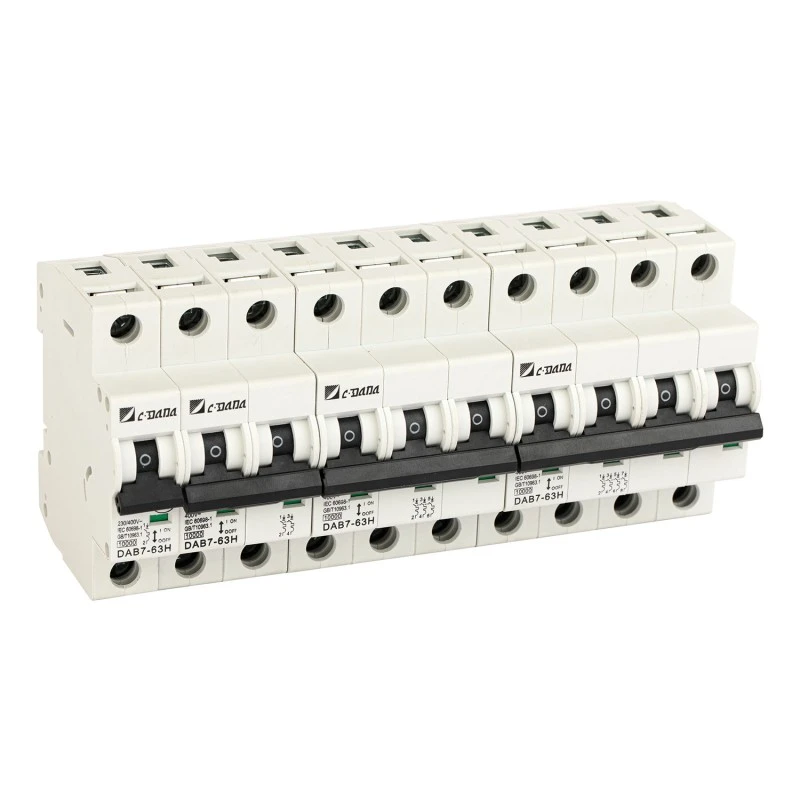

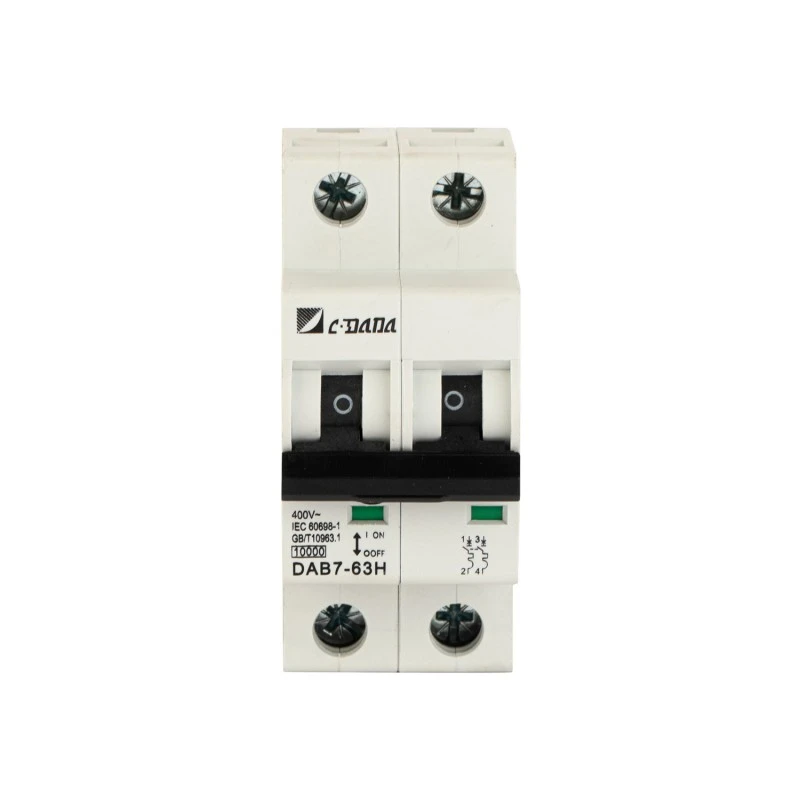

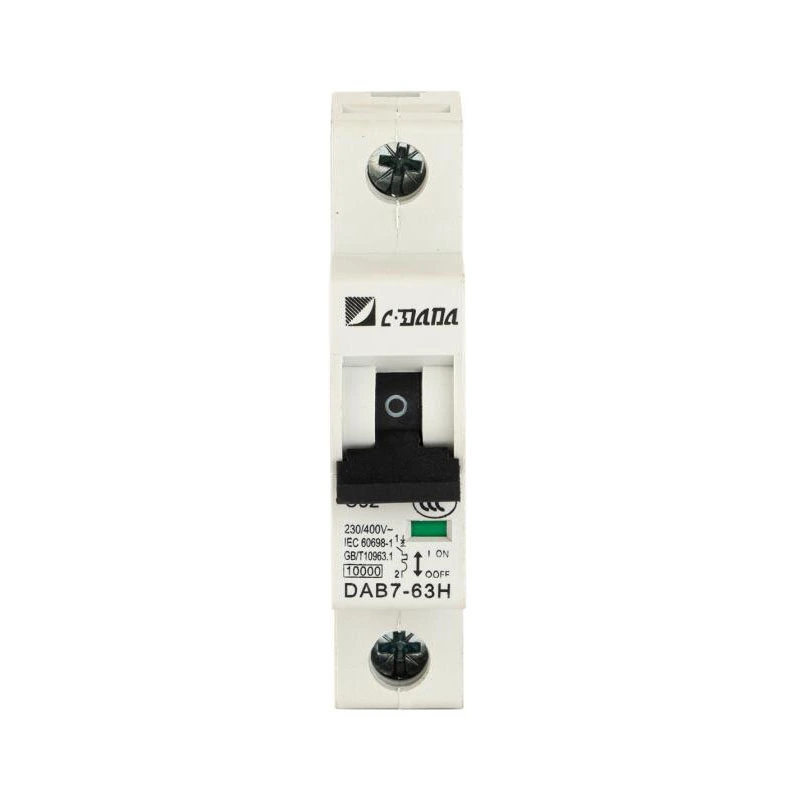

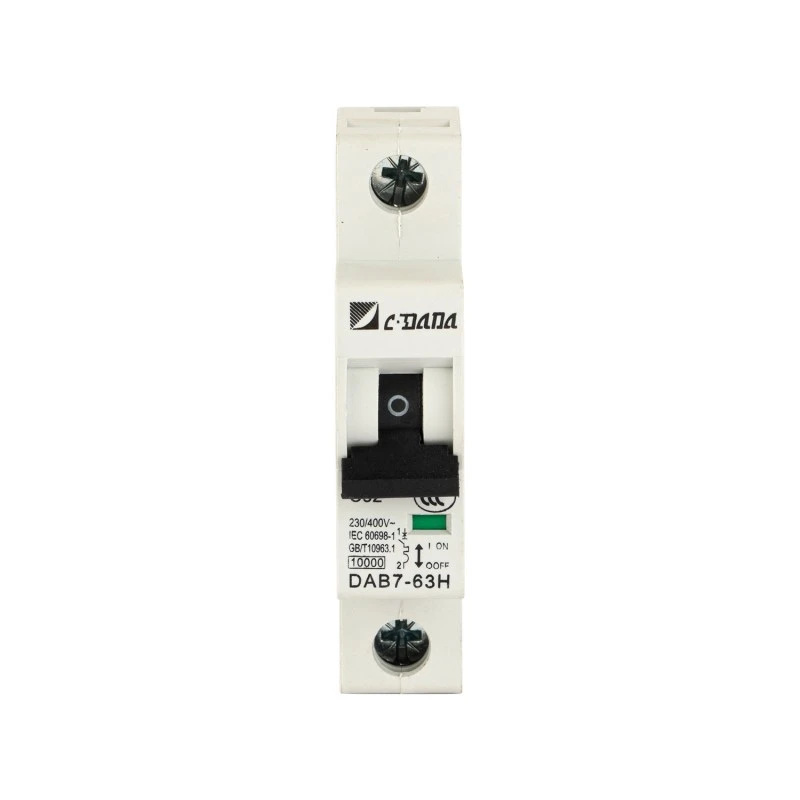

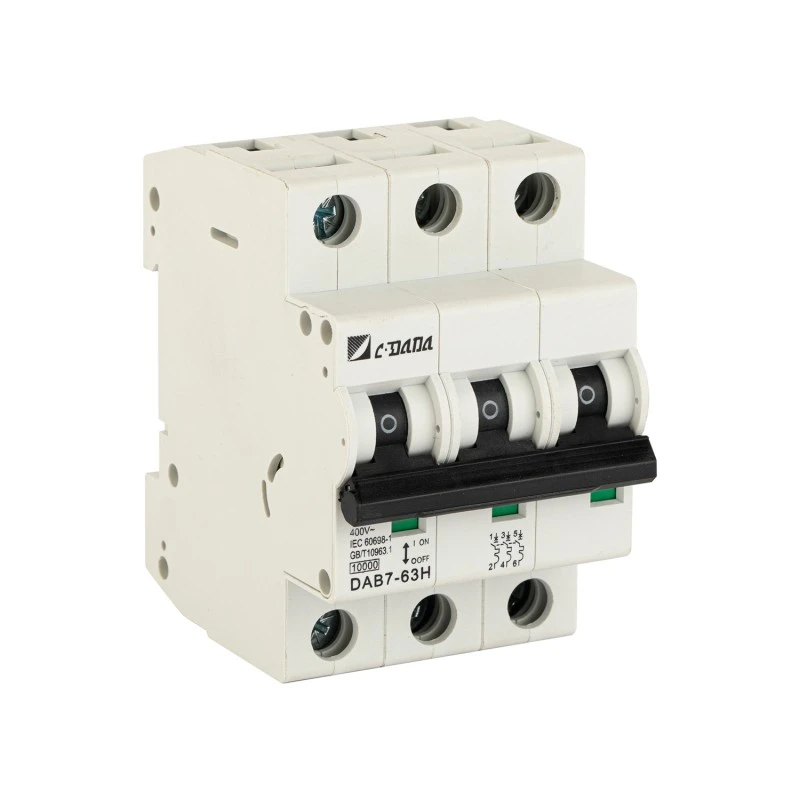

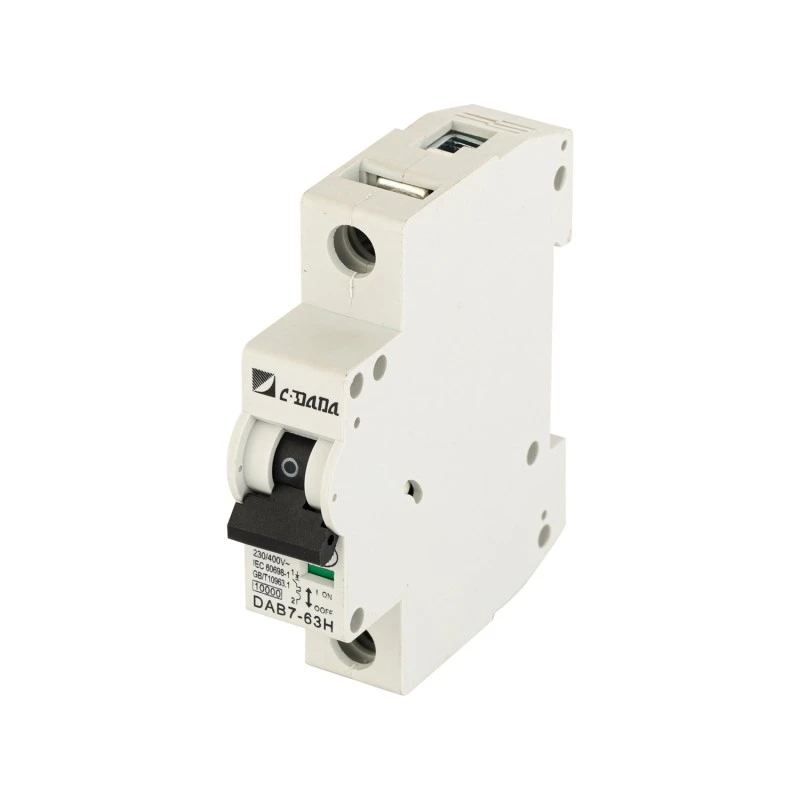

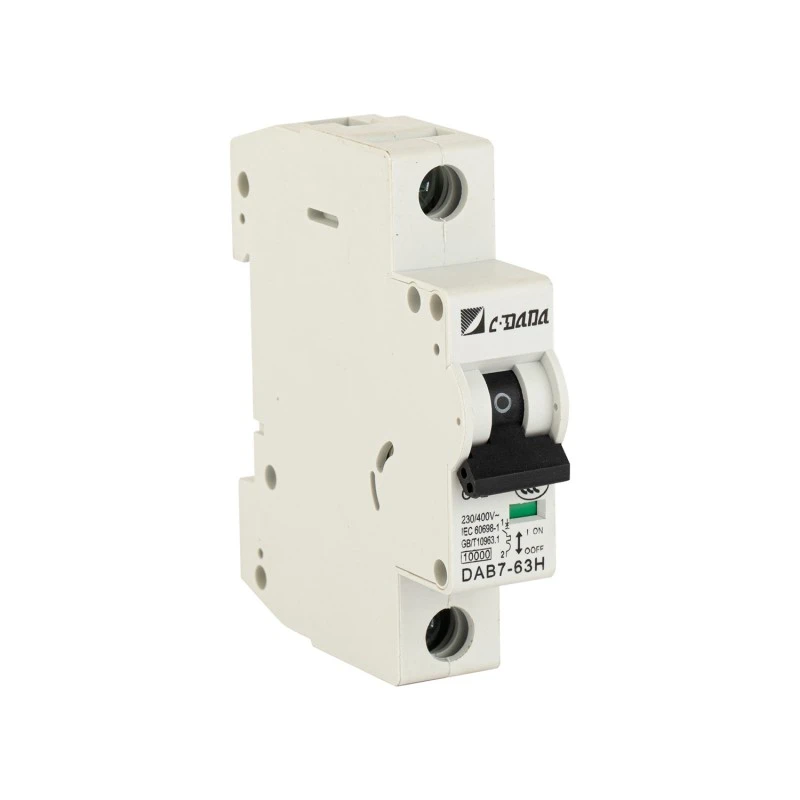

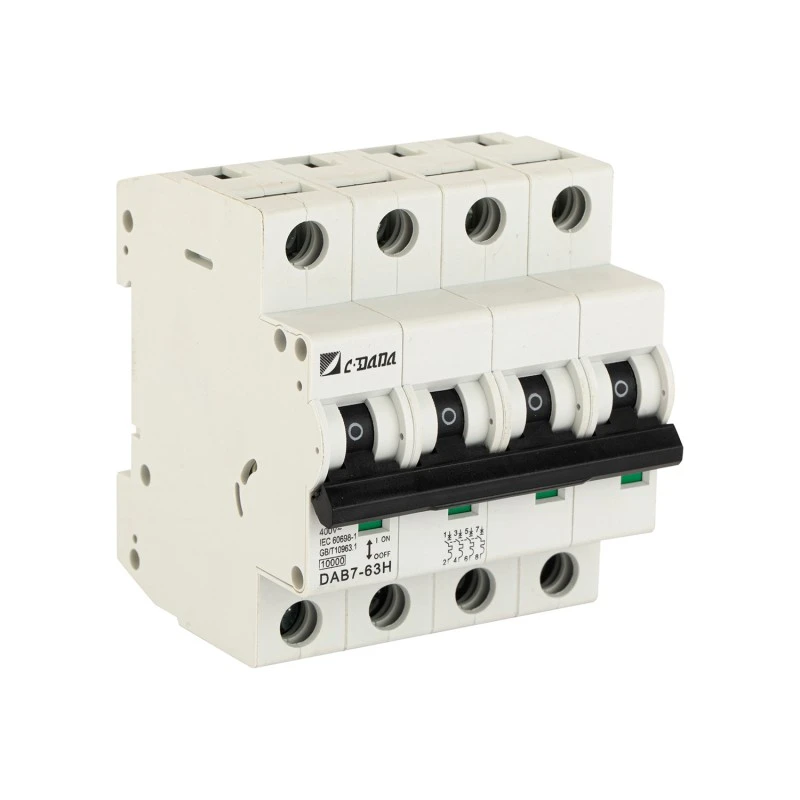

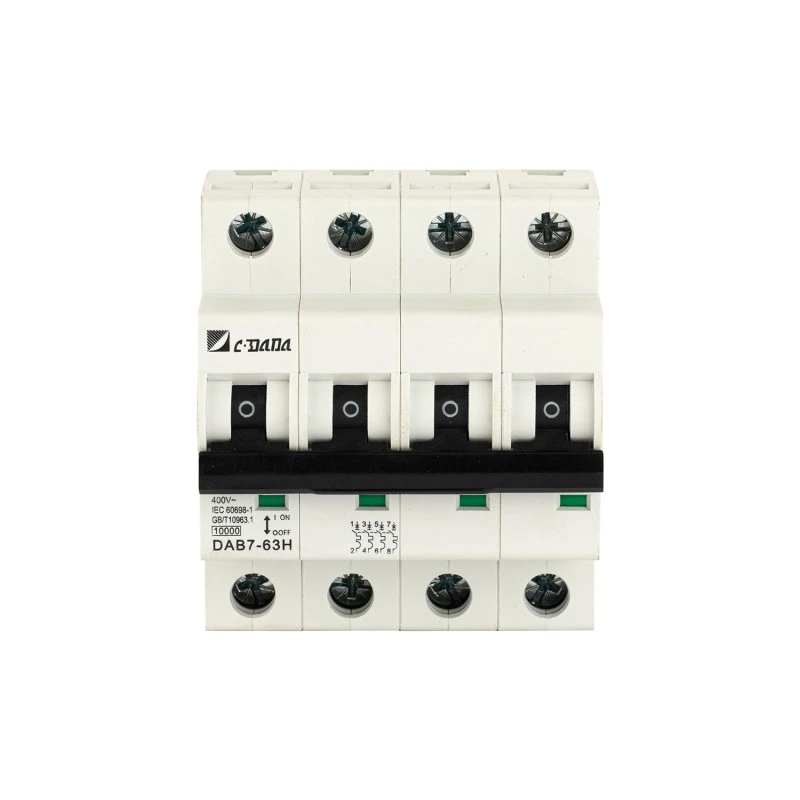

قاطع الدائرة المصغر 10KA AC
Model:DAB7-63H
قاطع الدائرة المصغرة 10KA AC هو منتج متقدم وعالي الأداء، مقدم من قبل الشركة المصنعة الموثوقة CDADA، مع شهادات CE، CB، ASTA، SEMKO، وROHS. 1P/2P/3P، 6–63A، مثالي للألواح الصناعية والتجارية. قدرة كسر عالية 10 كيلو أمبير، تشغيل من -40 درجة مئوية إلى +50 درجة مئوية، وصلات من سبائك الفضة. نرحب بطلبات تصنيع المعدات الأصلية والسائبة.
بالنسبة للتطبيقات المطلوبة حيث تكون تيارات الأعطال الأعلى والسلامة المعززة غير قابلة للتفاوض، فإن قاطع الدائرة الكهربائية المصغر CDADA DAB7-63H 10KA AC يوفر حماية من الدرجة الصناعية في شكل مصغر. تم تصميم قاطع الدائرة المصغر هذا بقدرة 10 كيلو أمبير بواسطة شركة Shanghai DADA Electric CO., LTD.، للوحات المجموعة ولوحات التوزيع في الأماكن السكنية والتجارية والصناعية الخفيفة - مما يوفر حماية موثوقة من الحرارة (الحمل الزائد) والكهرومغناطيسية (ماس كهربائى) عبر 8 تقييمات للتيار (6A-63A) وتكوينات 1P/2P/3P.
معتمد من CE، CB، ASTA، وSEMKO، وهو يلبي معايير السلامة العالمية الصارمة. مع غرفة قوسية متقدمة مكونة من 13 لوحة، وسبائك اتصال تحتوي على الفضة، وخيارات اتصال مزدوجة (PIN/FORK)، يضمن DAB7-63H انقراض القوس بشكل أسرع، وفقدان أقل للحرارة، وعمرًا كهربائيًا ممتدًا - حتى في ظل التبديل المتكرر أو درجات الحرارة المحيطة العالية.
المواصفات الرئيسية
الموديل: سلسلة DAB7-63H
النوع: قاطع دائرة مصغر للتيار المتردد (MCB)
قدرة الكسر: 10 كيلو أمبير عند 230/400 فولت تيار متردد
البولنديين: 1P، 2P، 3P
التصنيف الحالي (في): 1A، 2A، 3A، 4A، 5A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 63A
درجة حرارة التشغيل: -40 درجة مئوية إلى +50 درجة مئوية

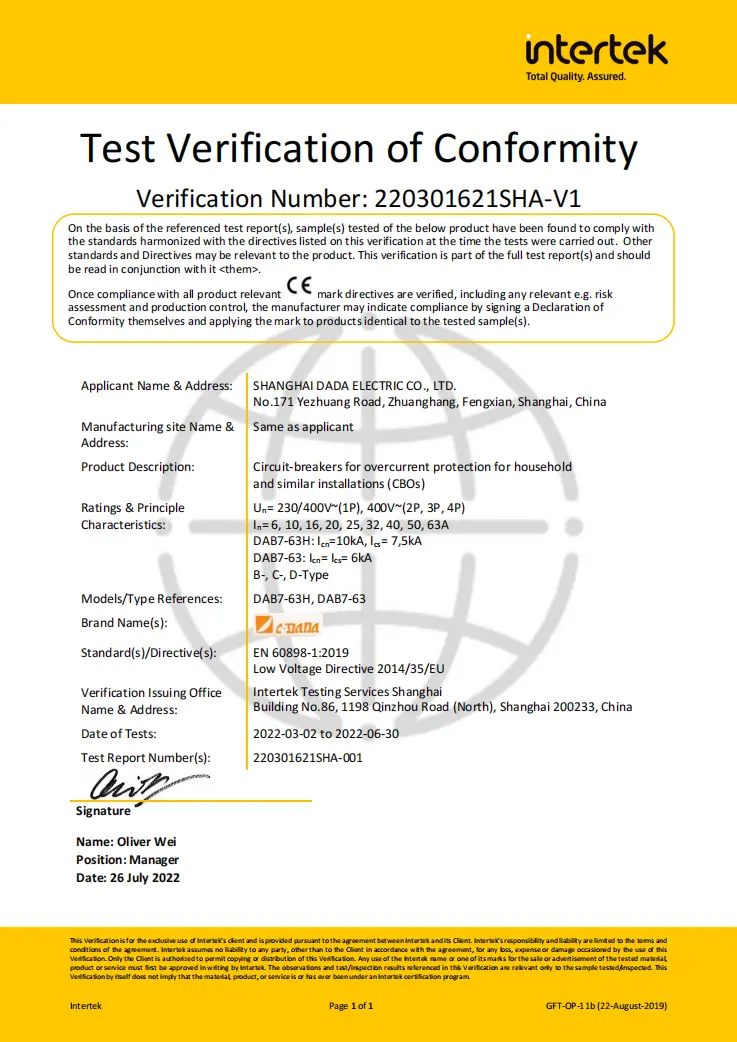

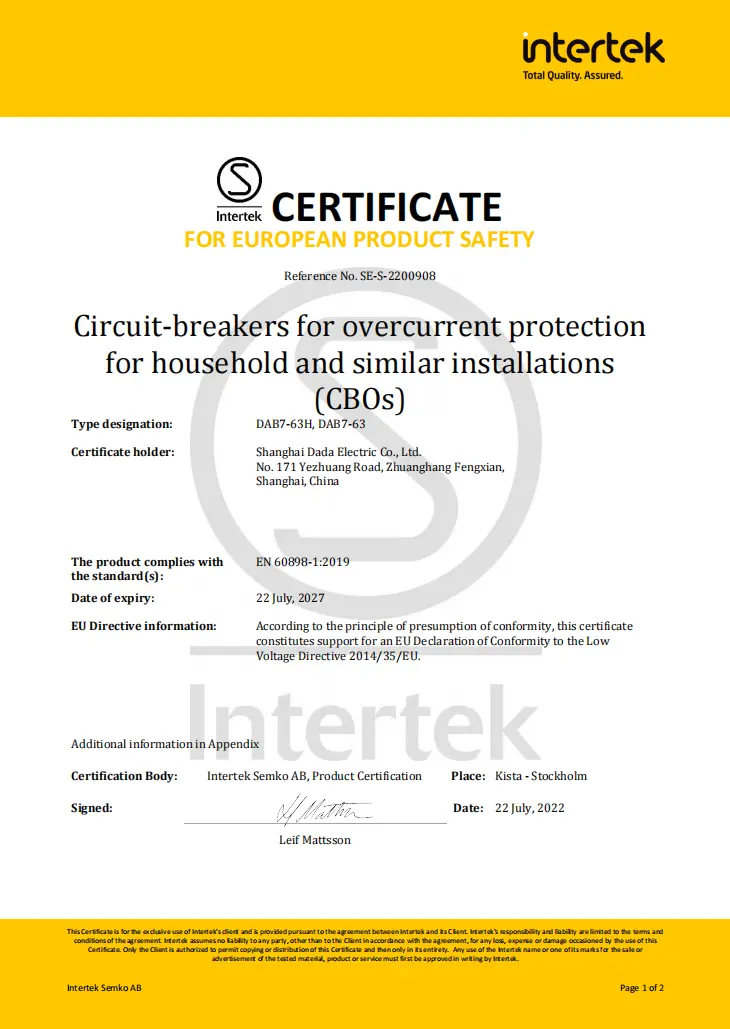

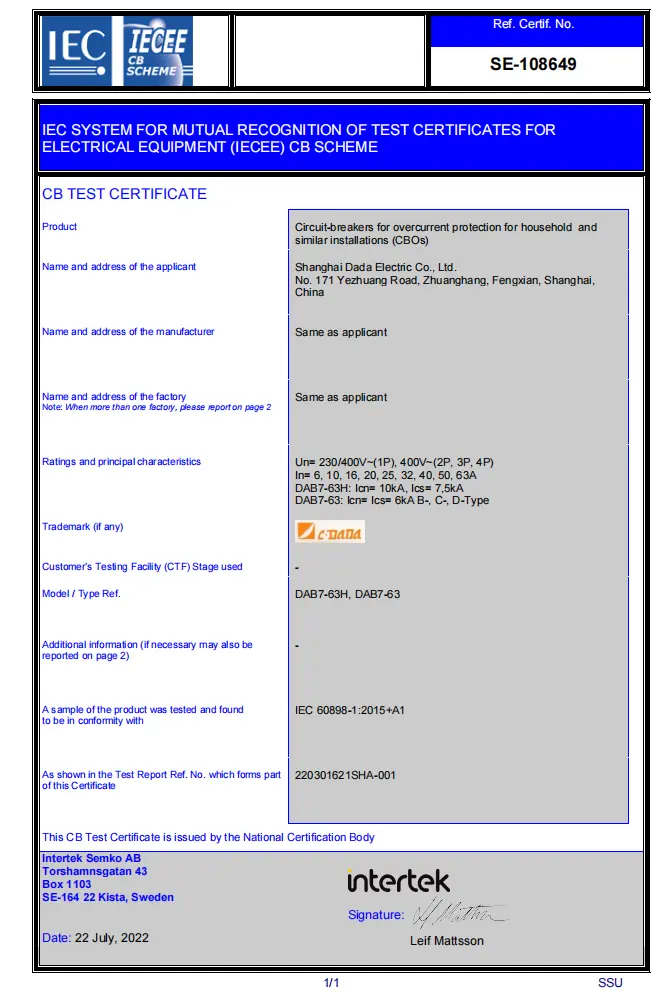

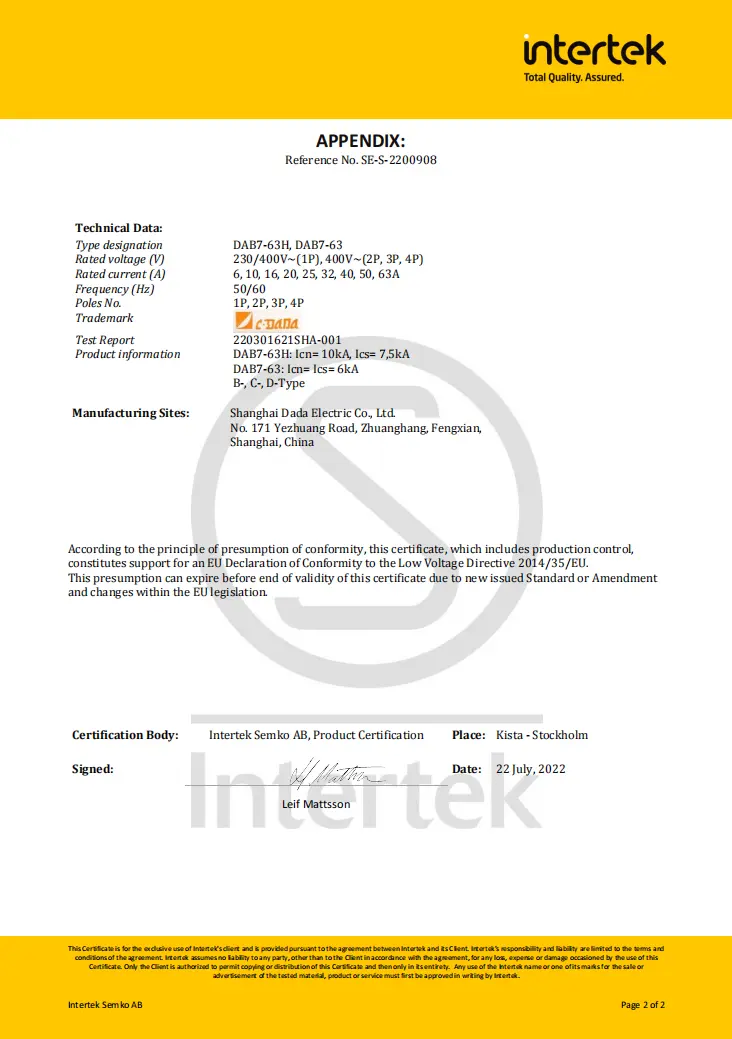

الشهادات: CE، CB، ASTA، SEMKO

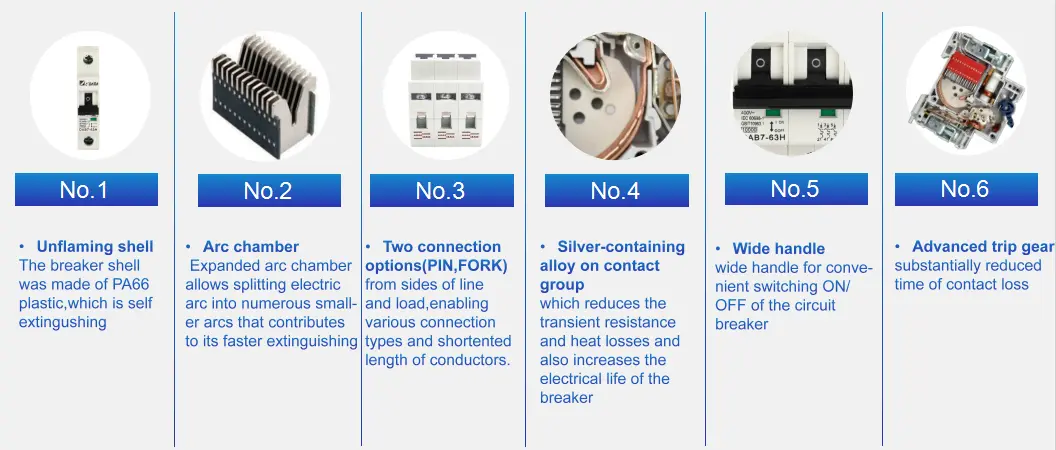

ميزات التصميم الرئيسية:
غرفة قوسية مكونة من 13 لوحة → تقسيم القوس بسرعة فائقة وانقراضه
اتصالات سبائك الفضة → مقاومة أقل وعمر أطول
خيارات المحطة المزدوجة: PIN أو FORK (جانب الخط والتحميل)
نافذة مؤشر التشغيل/الإيقاف/الرحلة المرئية
مقبض مريح واسع لسهولة التشغيل
غلاف مقاوم للهب ومضاد للاصفرار (مكافئ UL94 V-0)
براغي عزم دوران فائقة (تم اختبارها حتى 3 نيوتن متر) مع رؤوس + / – متعددة الوظائف
مزلاج السكك الحديدية DIN مع أوضاع قفل مزدوجة ← تثبيت آمن
ورقة البيانات الفنية
|
ام سي بي DAB7-63 |
|||||||
|
لحماية التوزيع العام للطاقة (IEC/EN 60898-1) |
|
|
|
|
|||
|
البولنديين |
1 ص |
2 ص |
3P |
4P |
|||
|
الأداء الكهربائي |
|||||||
|
وظائف |
حماية ماس كهربائى، حماية الزائد، العزلة، التحكم |
||||||
|
التردد المقدر f (هرتز) |
50-60 هرتز |
||||||
|
تصنيف جهد العمل Ue V AC |
230/400 |
400 |
|||||
|
التصنيف الحالي في (أ) |
1,2,3,4,5,6,10,16,20,25,32,40,50,63 |
||||||
|
تصنيف الجهد المعزول واجهة المستخدم (V) |
500 |
||||||
|
دفعة تحمل الجهد Uimp كيلو فولت |
4 |
||||||
|
نوع التعثر لحظية |
DAB7-63N |
ب/ج/د |
|||||
|
DAB7-63H |
ب/ج/د |
||||||
|
تصنيف ماس كهربائى Icn (كا) |
DAB7-63N |
6 |
|||||
|
DAB7-63H |
10 |
||||||
|
نوع الإصدار |
النوع المغناطيسي الحراري |
||||||
|
عمر الخدمة (O~C) |
ميكانيكية |
القيمة الفعلية |
20000 |
||||
|
القيمة القياسية |
4000 |
||||||
|
كهربائي |
القيمة الفعلية |
8000 |
|||||
|
القيمة القياسية |
4000 |
||||||
|
الاتصال والتثبيت |
|||||||
|
درجة الحماية |
IP20 |
||||||
|
سلك مم² |
1~35 |
||||||
|
درجة حرارة العمل |
-5 ～+40 درجة مئوية |
||||||
|
مقاومة الرطوبة والحرارة |
الفئة 2 |
||||||
|
الارتفاع عن سطح البحر |
≥2000 |
||||||
|
الرطوبة النسبية |
+20 درجة مئوية، ≥90%، +40 درجة مئوية، ≥50% |
||||||
|
درجة التلوث |
2 |
||||||
|
بيئة التثبيت |
تجنب الصدمات والاهتزازات الواضحة |
||||||
|
فئة التثبيت |
الدرجة الثانية، الدرجة الثالثة |
||||||
|
تصاعد |
السكك الحديدية DIN35 |
||||||
|
مزيج مع الملحقات |
|||||||
|
الاتصال المساعد |
نعم |
||||||
|
اتصال إنذار |
نعم |
||||||
|
إطلاق التحويلة |
نعم |
||||||
|
الافراج عن انخفاض الجهد |
نعم |
||||||
|
جهة اتصال مساعدة + جهة اتصال إنذار |
نعم |
||||||
|
الأبعاد (مم) (العرض × الارتفاع × الطول) |
a |
18 |
36 |
54 |
72 |
||
|
b |
80 |
80 |
80 |
80 |
|||
|
c |
72 |
72 |
72 |
72 |
|||
لماذا تختار CDADA AC MCB 10kA؟
★ أداء من الدرجة الصناعية في شكل مصغر
في حين أن MCBs القياسية تقدم 6 كيلو أمبير، فإن تصنيف 10 كيلو أمبير لـ DAB7-63H يجعلها مناسبة للمواقع الأقرب إلى مصدر الإمداد الرئيسي - مثل غرف التوزيع في الطابق السفلي، أو الأرضيات التجارية، أو ورش العمل الصناعية الخفيفة - حيث تكون تيارات الأعطال المحتملة أعلى.★ تعزيز السلامة والمتانة
● الغلاف غير المشتعل يقاوم الاشتعال وتغير اللون
● شبكة تبريد مزدوجة تمنع خروج الغاز الساخن
● تضمن آلية عدم التعثر فصل الجهاز حتى لو كان المقبض قيد التشغيل
★ تكلفة أقل مدى الحياة
تعمل جهات الاتصال المصنوعة من سبائك الفضة والمحطات الطرفية المُحسّنة على تقليل الخسائر الحرارية واللحام التلامسي، مما يؤدي إلى إطالة عمر الخدمة - خاصة في التطبيقات ذات الدورة العالية.★ القبول العالمي
مع ASTA (المملكة المتحدة)، وSEMKO (دول الشمال)، وCE (الاتحاد الأوروبي)، وCB (عالميًا)، يتم قبول CDADA MCBs في أكثر من 70 دولة - وهي مثالية لمنشئي اللوحات الموجهة للتصدير.
★ تصميم سهل التركيب
★ مقبض أوسع = عملية أسهل
★ مسامير متعددة الوظائف = لا توجد أدوات تثبيت متساقطة
★ نافذة الحالة الواضحة = التشخيص البصري الفوري

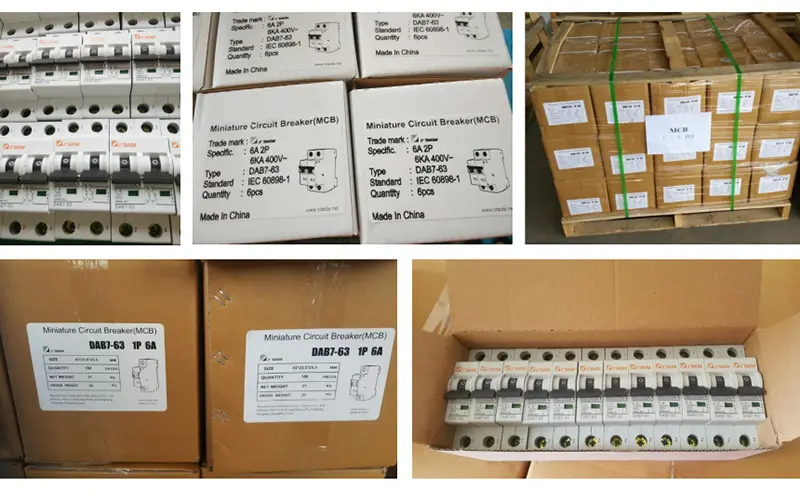

★ كرتون عالي القوة، حماية البليت، جيد لنقل الصادرات لمسافات طويلة
★ وقت التسليم السريع لأوامر لائقة.
التطبيقات المثالية
المباني التجارية: لوحات التوزيع الأرضية، غرف الخوادم، منافذ البيع بالتجزئة
الصناعة الخفيفة: دوائر التحكم في الماكينات، مغذيات المحركات الصغيرة، مقابس الورش
البنية التحتية العامة: المدارس والمستشفيات والمكاتب الحكومية
سكن عالي الكثافة: مجمعات سكنية ذات عدادات مركزية
لوحات التصدير: للمشاريع التي تتطلب شهادة دولية
الأسئلة المتداولة
س1: ما الفرق بين 6kA و10kA MCBs؟
A1: يمكن لـ MCBs بقدرة 10 كيلو أمبير مقاطعة تيارات الأعطال الأعلى بأمان - مما يجعلها مناسبة للتركيبات الأقرب إلى المحول أو الدخل الرئيسي، حيث تتجاوز مستويات الدائرة القصيرة 6 كيلو أمبير. استخدم 10 كيلو أمبير في اللوحات الفرعية التجارية/الصناعية؛ عادةً ما يكون 6 كيلو أمبير كافيًا للدوائر الطرفية في المنازل.
س2: هل قاطع الدائرة المصغرة 10KA AC متوفر في 3P للأنظمة ثلاثية الطور؟

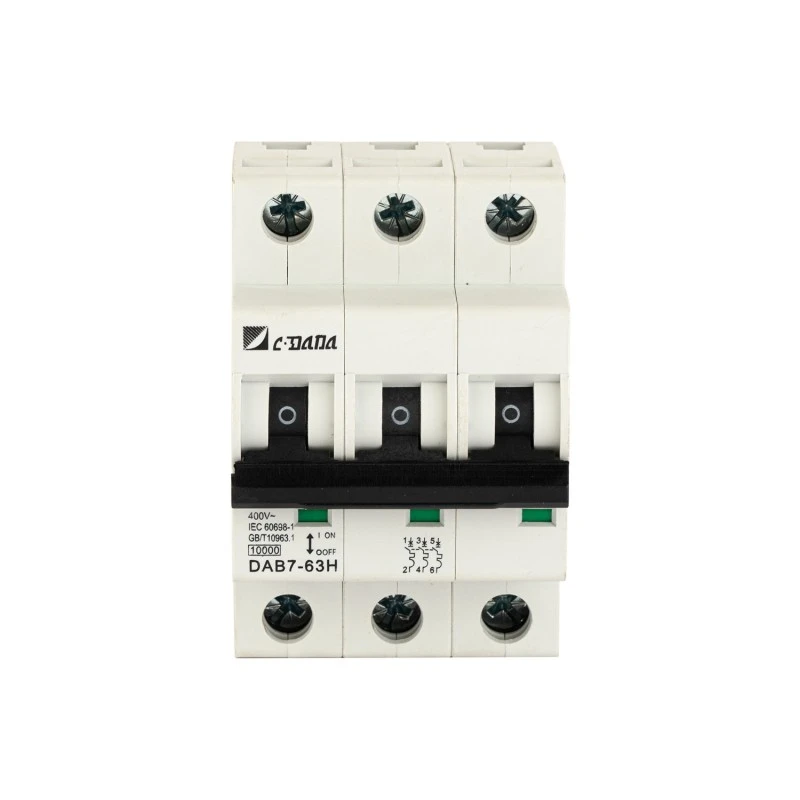

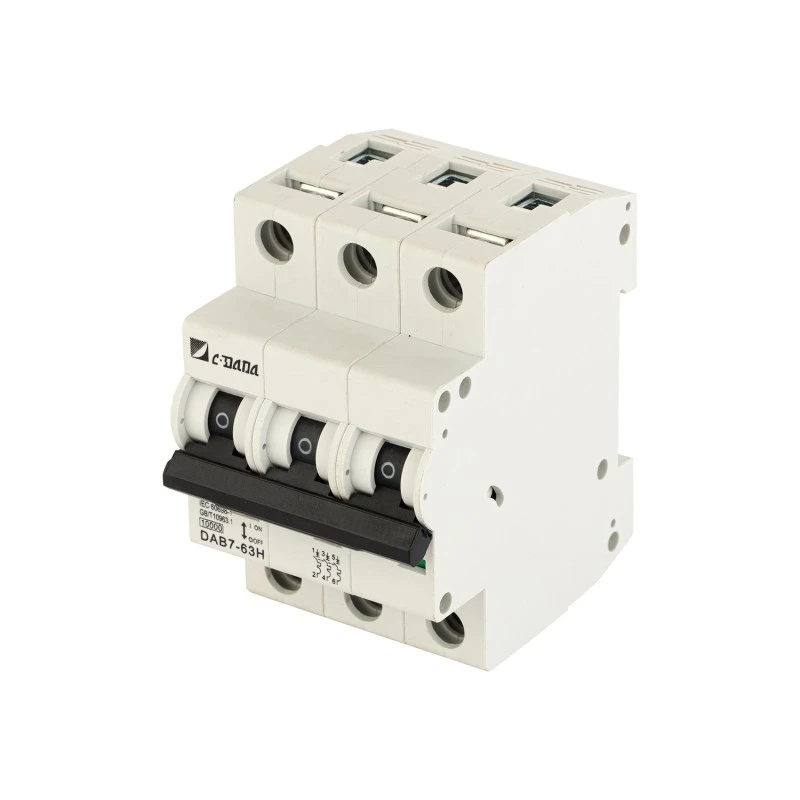

ج2: نعم! يتوفر DAB7-63H في 1P، و2P، و3P - وهو مثالي للإضاءة ثلاثية الطور، أو HVAC، أو دوائر الآلات.
س 3: ماذا تعني عبارة "سبائك تحتوي على الفضة على جهات الاتصال" بالنسبة للأداء؟
A3: يقلل من مقاومة التلامس، ويقلل من الانحناء أثناء التبديل، ويطيل العمر الكهربائي - وهو أمر مهم بشكل خاص في الدوائر ذات التشغيل المتكرر أو الأحمال الحثية.
س4: هل يمكنني استخدام موصلات من نوع الشوكة مع MCB هذا؟
ج4: بالتأكيد! وهو يدعم كلاً من طرفي PIN وFORK على جانبي الخط والتحميل - مما يتيح أسلاك مرنة ومنخفضة المستوى وتشغيل كابلات أقصر.
س 5: لماذا تختار CDADA على العلامات التجارية الأخرى 10kA MCB؟
ج5: تتميز CDADA بالأسباب التالية:● تصنيف 10 كيلو أمبير حقيقي مع الشهادات الكاملة (لم تتم المطالبة بها فقط)
● حجرة قوسية متقدمة (13 لوحة) للانقطاع الفائق
● نادرا ما توجد خيارات المحطة المزدوجة في هذه الفئة
● -40 درجة مئوية إلى +50 درجة مئوية - أوسع من العديد من المنافسين
● جاهزية تصنيع المعدات الأصلية: جودة متسقة ودعم باللغة الإنجليزية وتسعير بالجملة
