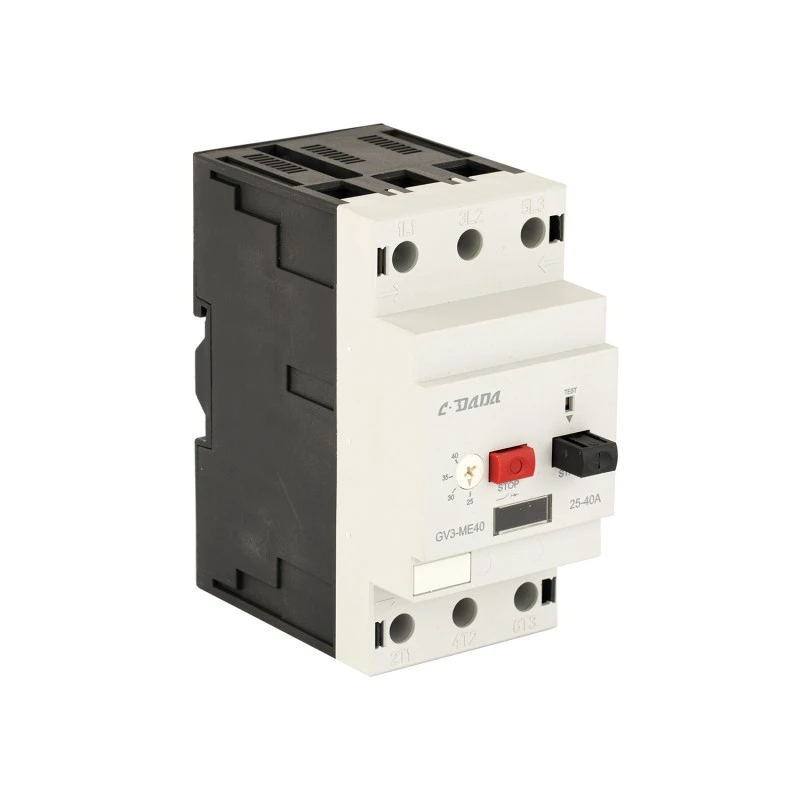

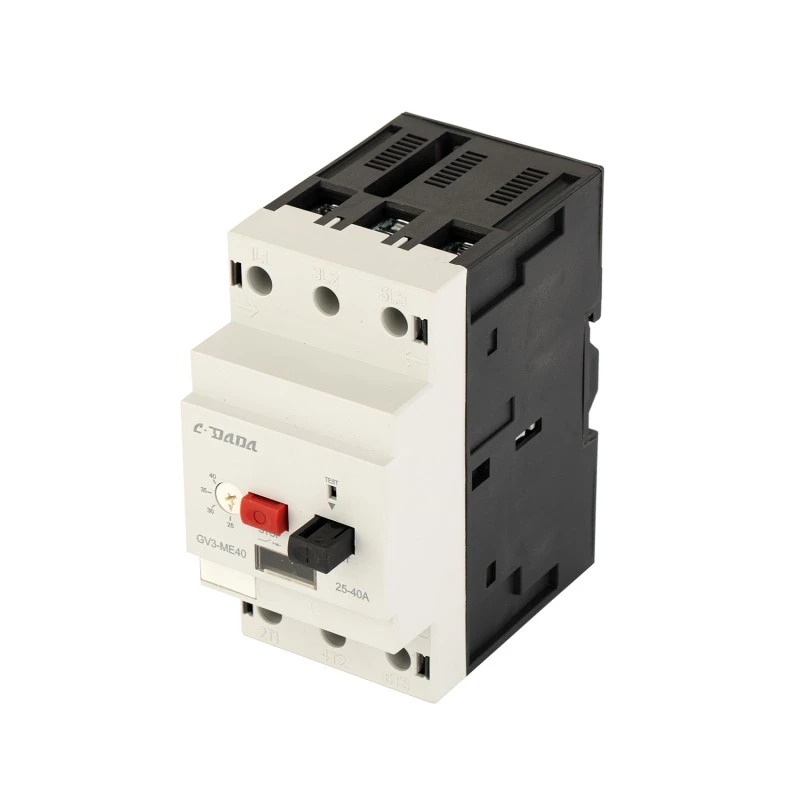

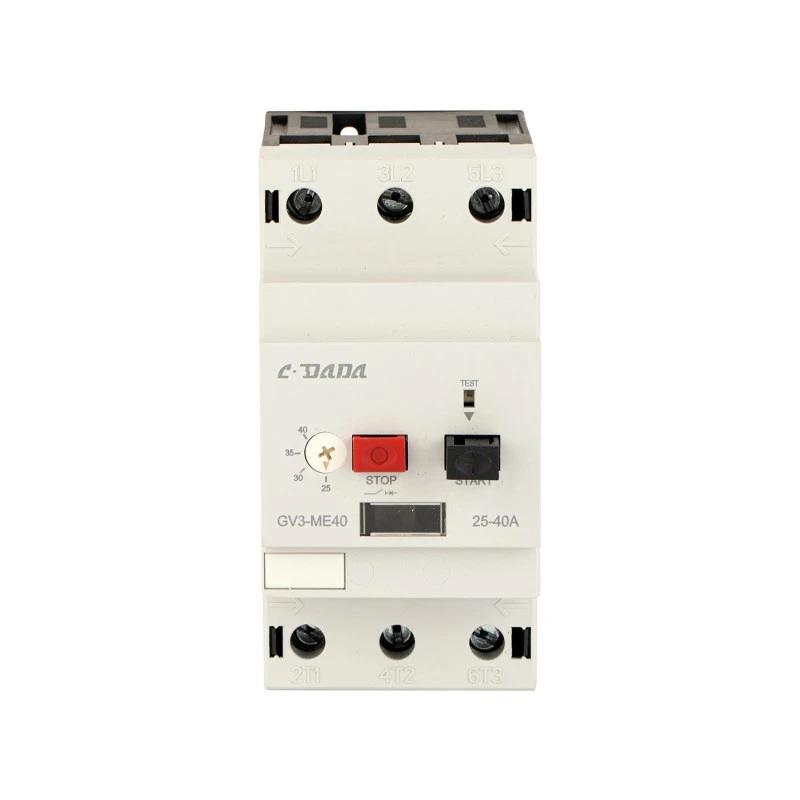

قاطع دائرة حماية المحرك GV3 80A

تأكد من حماية موثوقة للمحرك باستخدام قاطع دائرة حماية المحرك CDADA GV3 80A، وهو جزء من سلسلة GV2 GV3 المتقدمة التي صممتها شركة Shanghai DADA Electric CO., LTD. تم تصميمه على منصة تقنية من الجيل التالي باستخدام معدات الإنتاج والاختبار المؤتمتة بالكامل، يوفر قاطع دائرة حماية المحرك (MPCB) هذا حماية شاملة للمحركات في البيئات الصناعية كثيرة المتطلبات.

مع نطاق الإعداد الحالي من 25 أمبير إلى 80 أمبير، فإنه يوفر حماية من الحمل الزائد الحراري، وحماية ماس كهربائى، واكتشاف فقدان الطور، ووظيفة العزل - كل ذلك مدمج في جهاز واحد قوي. معتمد وفقًا لمعايير CE، ويتميز بجهد عزل مقدر يبلغ 690 فولت وقادر على إجراء 110,000 عملية ميكانيكية وكهربائية، ويعتبر GV3 MPCB مثاليًا لتطبيقات مثل المضخات والمراوح والضواغط والناقلات وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). يضمن تعويض درجة الحرارة الخاص به أداءً متسقًا عبر الظروف المحيطة المتنوعة، بينما تعمل الملحقات الاختيارية مثل جهات الاتصال المساعدة، وتحرير الجهد المنخفض، ورحلة التحويل على تحسين الأداء الوظيفي والسلامة.

المواصفات الرئيسية

سلسلة الموديل: GV3 MPCB 80A

الماركة: CDADA | الشركة المصنعة: شركة شنغهاي دادا الكهربائية المحدودة

الشهادة: سي

ضبط النطاق الحالي: 25A - 80A (قابل للتعديل عبر القرص)

تصنيف الإطار: 80A

جهد التشغيل المقدر: 690 فولت تيار متردد

جهد العزل المقدر (Ui): 690 فولت

قوة تحمل النبض (Uimp): 6000 فولت

تردد التشغيل: 50/60 هرتز

فئة الرحلة: 10A (قياسي للمحركات ذات الأغراض العامة)

وظائف الحماية:

★ الحماية من الحمل الزائد الحراري

★ حماية ماس كهربائى

★ حماية مرحلة الخسارة

★ وظيفة العزل (فاصل مرئي)

★ المدمج في تعويض درجة الحرارة

الحياة الميكانيكية: 110.000 عملية

الحياة الكهربائية (AC-3، 400 فولت): 110.000 عملية

عزم الدوران: 1.7 نيوتن متر

نوع التشغيل: زر تشغيل/إيقاف مع مؤشر رحلة واضح

التركيب: 35 مم DIN السكك الحديدية

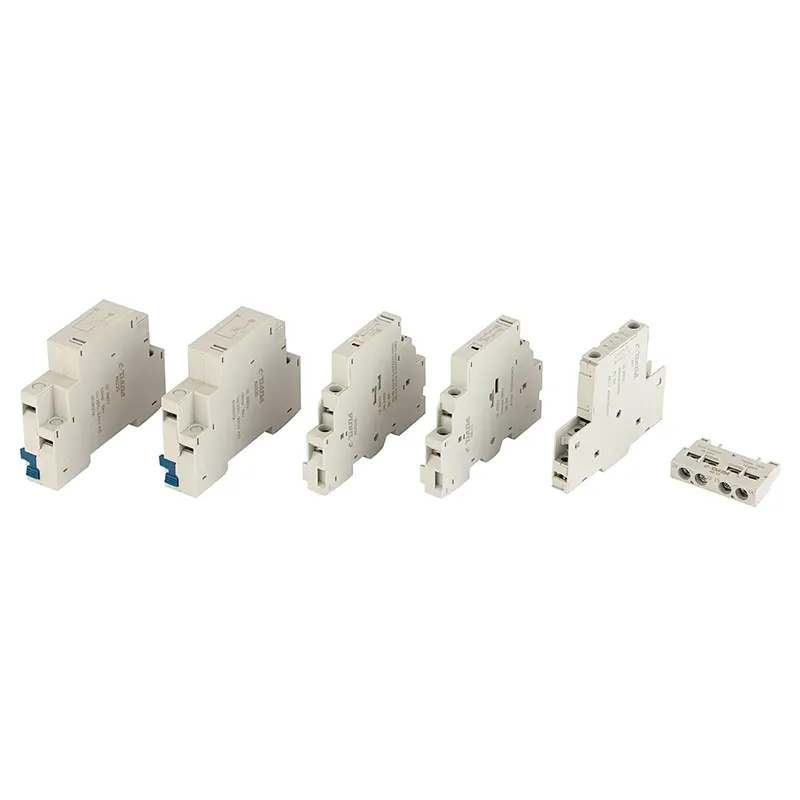

مُكَمِّلات:

AE جهة اتصال مساعدة للأمام

جهة اتصال جانبية مساعدة

الاتحاد الأفريقي الافراج عن الجهد المنخفض

كما الافراج عن تحويلة

البعد المخطط التفصيلي

لماذا تختار قاطع دائرة حماية المحرك CDADA GV3 80A؟

★ الحماية الشاملة

يجمع بين قاطع الدائرة + مرحل الحمل الزائد الحراري + المعزل في جهاز واحد - مما يقلل من مساحة اللوحة وتعقيد الأسلاك.

★ المتانة العالية والموثوقية

تضمن 110,000 دورة ميكانيكية/كهربائية أداءً طويل الأمد حتى في ظل ظروف الخدمة الشاقة.

★ تعويض درجة الحرارة

يضمن التعويض الحراري المدمج التعثر الدقيق بغض النظر عن تغيرات درجة الحرارة المحيطة.

★ تصميم موفر للمساحة

إن التصميم المدمج المثبت على سكة DIN يجعله مثاليًا للوحات التحكم الصناعية وآلات تصنيع المعدات الأصلية حيث تكون المساحة أعلى من قيمتها.

★ النظام البيئي ملحق كامل

يدعم AE (مساعد أمامي)، AN (مساعد جانبي)، AU (تحرير الجهد المنخفض)، AS (رحلة التحويلة) - مما يتيح الإشارة عن بعد، أو الإغلاق التلقائي، أو تكامل PLC.

★ الامتثال العالمي

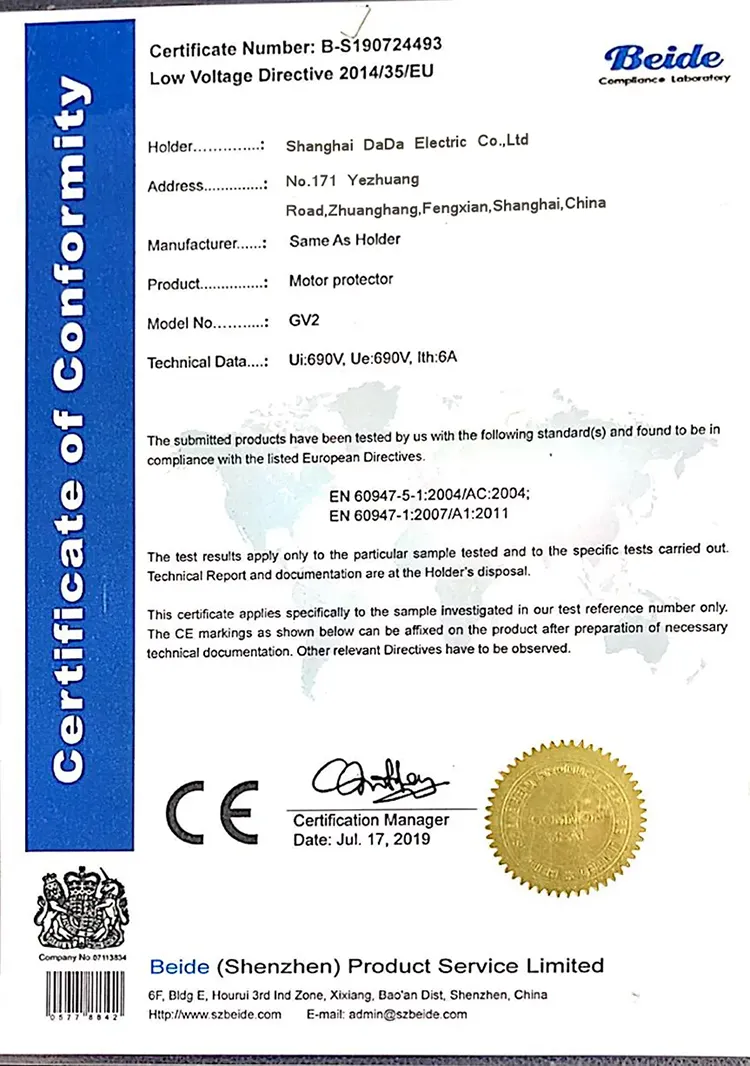

حاصل على شهادة CE بتصنيف 690 فولت، وهو مناسب للأسواق الدولية بما في ذلك أوروبا وآسيا وأفريقيا وأمريكا اللاتينية.

★ لقد نجحت مصانعنا في اجتياز عمليات التدقيق من قبل وكالات خارجية مشهورة مثل SGS/Intertek/TUV/KEMA. تقارير التدقيق متاحة للشركاء المحتملين المؤهلين.

التطبيقات النموذجية

المحركات الصناعية: المضخات، المراوح، الضواغط، الناقلات

أنظمة التدفئة والتهوية وتكييف الهواء: المبردات الكبيرة ووحدات التهوية

آلات تصنيع المعدات الأصلية: آلات التعبئة والتغليف، معدات تجهيز الأغذية

أتمتة البناء: مساعدو المصاعد، وأدوات التحكم الكبيرة في التهوية

مشاريع التحديث: استبدال الصمامات والمرحلات الحرارية بـ MPCB المدمج

الأسئلة المتداولة

س 1: ما الفرق بين قواطع دوائر حماية المحرك GV2 وGV3 80A؟

A1: تم تصميم سلسلة GV3 لتقديرات تيار أعلى (حتى 80 أمبير)، بينما تغطي سلسلة GV2 تيارات أقل (حتى 32 أمبير). GV3 مناسب للمحركات الكبيرة والأحمال الثقيلة.

Q2: هل يمكنني استخدام GV3 MPCB للمحركات أحادية الطور؟

ج2: نعم، ولكنه مصمم بشكل أساسي للمحركات ثلاثية الطور. بالنسبة للتطبيقات أحادية الطور، فكر في سلسلة GV2 التي تم تصميمها بشكل أكبر للمحركات الصغيرة.

س 3: هل يحتوي GV3 MPCB على تعويض مدمج لدرجة الحرارة؟

ج3: نعم! تشتمل آلية التحميل الزائد الحراري على تعويض درجة الحرارة، مما يضمن أداء تعثر متسق عبر نطاق واسع من درجات الحرارة المحيطة - بدءًا من غرف التخزين البارد وحتى المصانع الساخنة.

س 4: ما هو عدد العمليات التي يمكن لـ GV3 التعامل معها قبل الحاجة إلى الاستبدال؟

ج4: تم تصنيف العمر الميكانيكي لـ 110,000 عملية، والعمر الكهربائي (AC-3، 400V) هو أيضًا 110,000 عملية - مما يجعله متينًا للغاية للاستخدام المستمر في البيئات الصناعية.

س 5: لماذا تختار CDADA GV3 على العلامات التجارية الأخرى؟

ج5: تقدم CDADA:

● أتمتة متقدمة في الإنتاج → جودة عالية واتساق

● شهادة CE قوية مع تقارير اختبار مفصلة

● مجموعة واسعة من الملحقات (AE/AN/AU/AS) لتحسين الأداء الوظيفي

● أسعار تنافسية دون المساومة على الجودة

● التسليم السريع والدعم الفني لمصنعي المعدات الأصلية والموزعين
