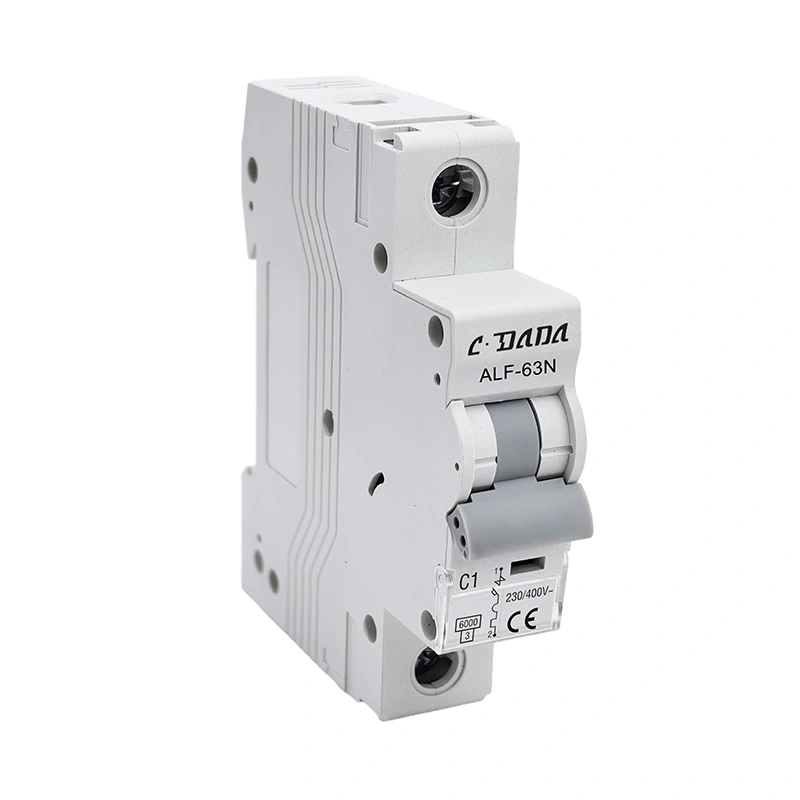

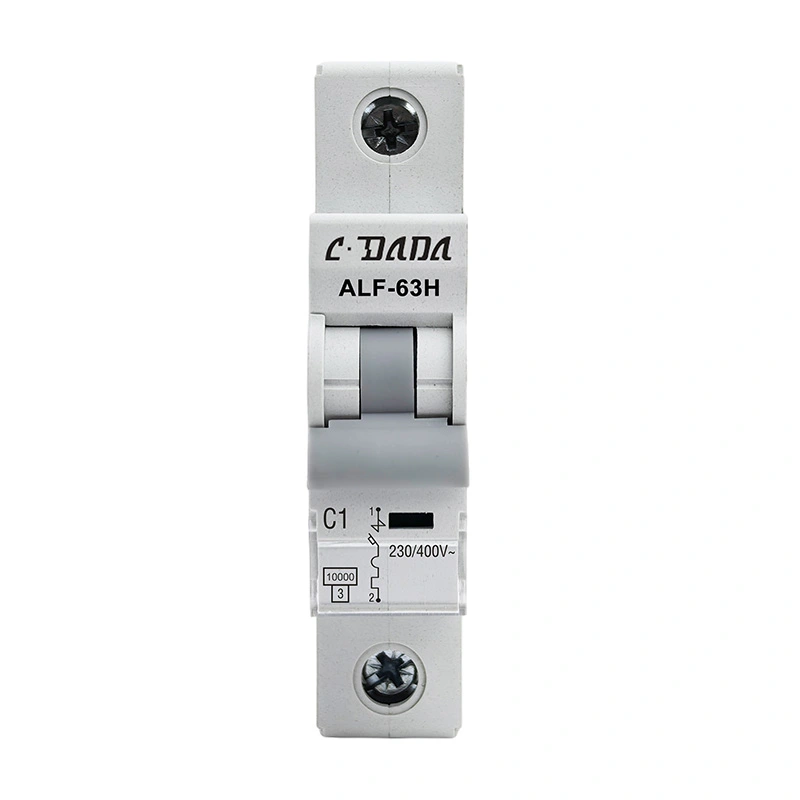

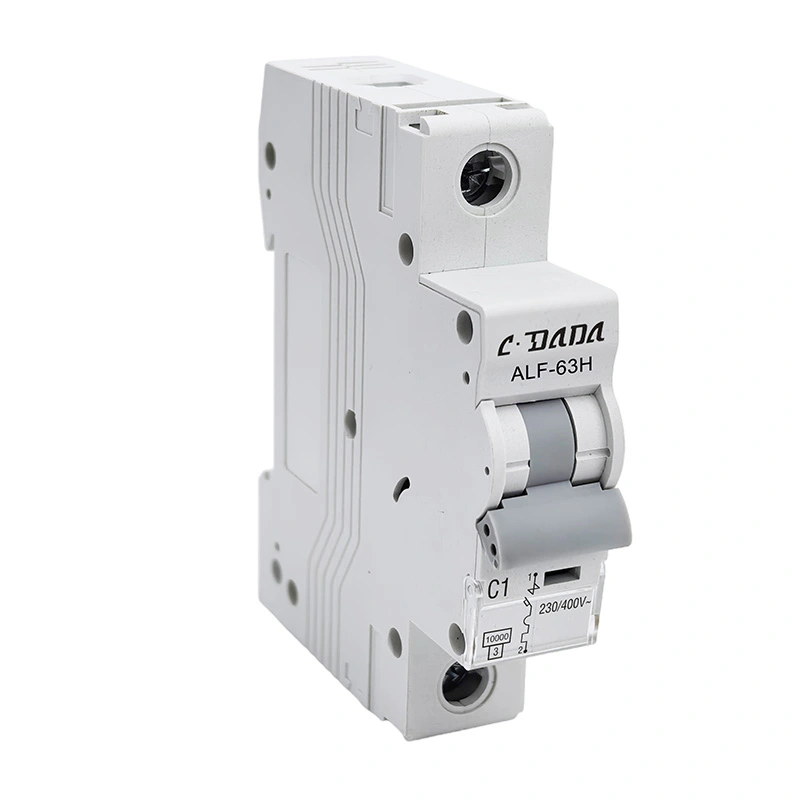

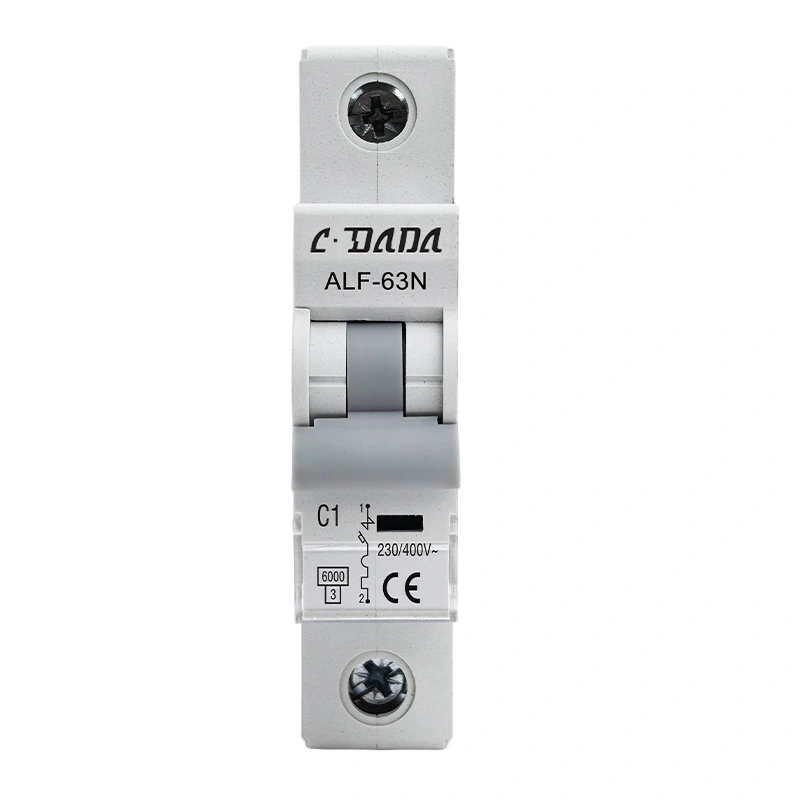

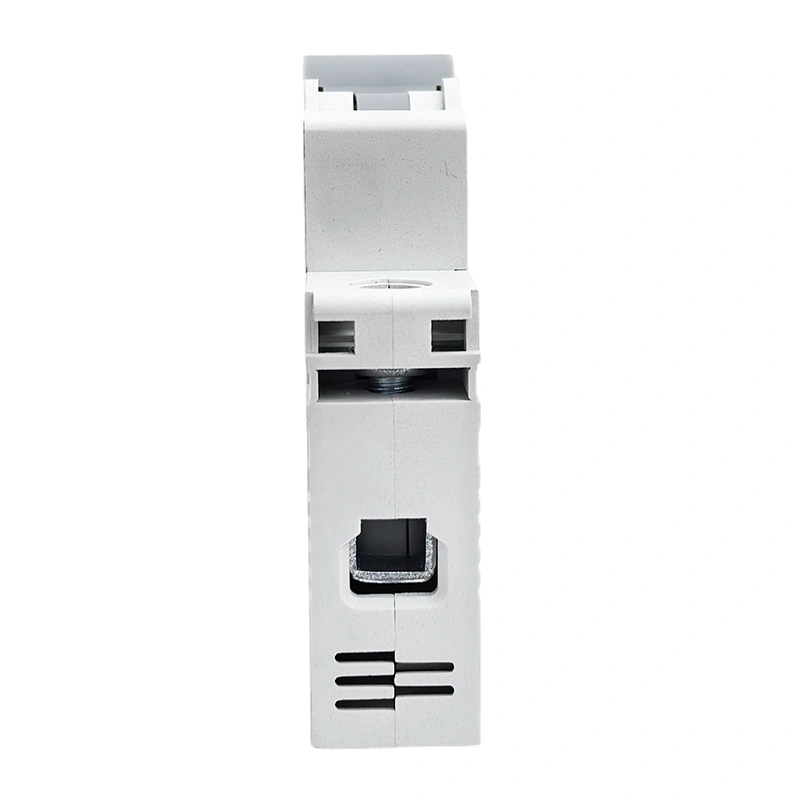

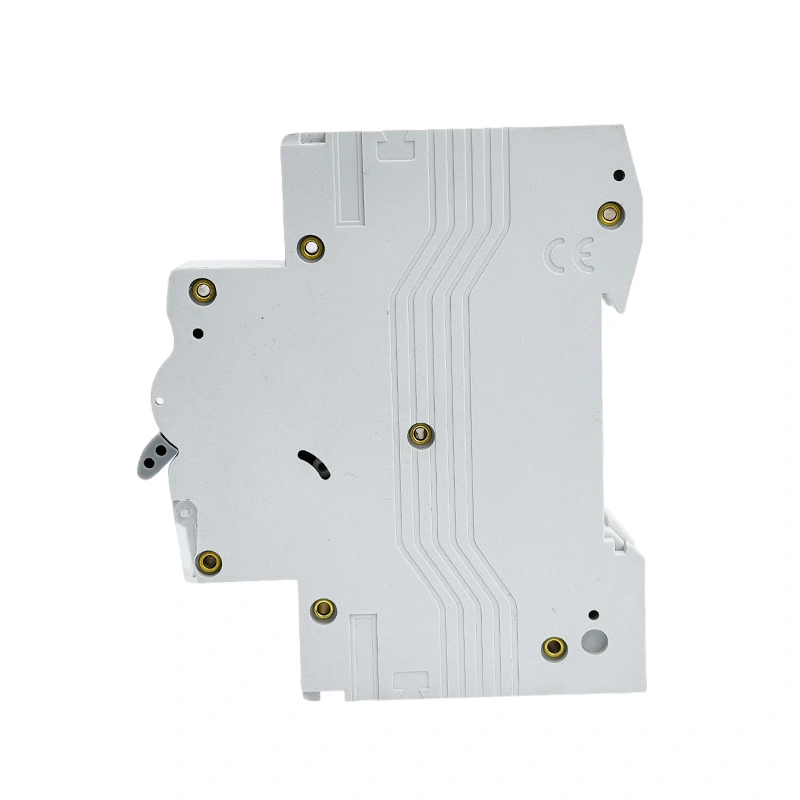

6KA 10kA قاطع الدائرة الكهربائية المصغر

قاطع الدائرة المصغرة 6KA 10kA من سلسلة ALF-63N/H، يتوافق مع معيار IEC60898، يتميز MCB بخاصية الأداء الموثوق، وظيفة الحماية الدقيقة، وقت التحرير القصير، وقدرة القطع العالية، الحجم الصغير أيضًا. يتم استخدامه على نطاق واسع في التحميل الزائد للموصلات والمفاتيح الكهربائية والأجهزة الكهربائية.

اتصل بـ CDADA واخترنا كشركة مصنعة لك، يمكننا تقديم خدمات OEM/ODM.

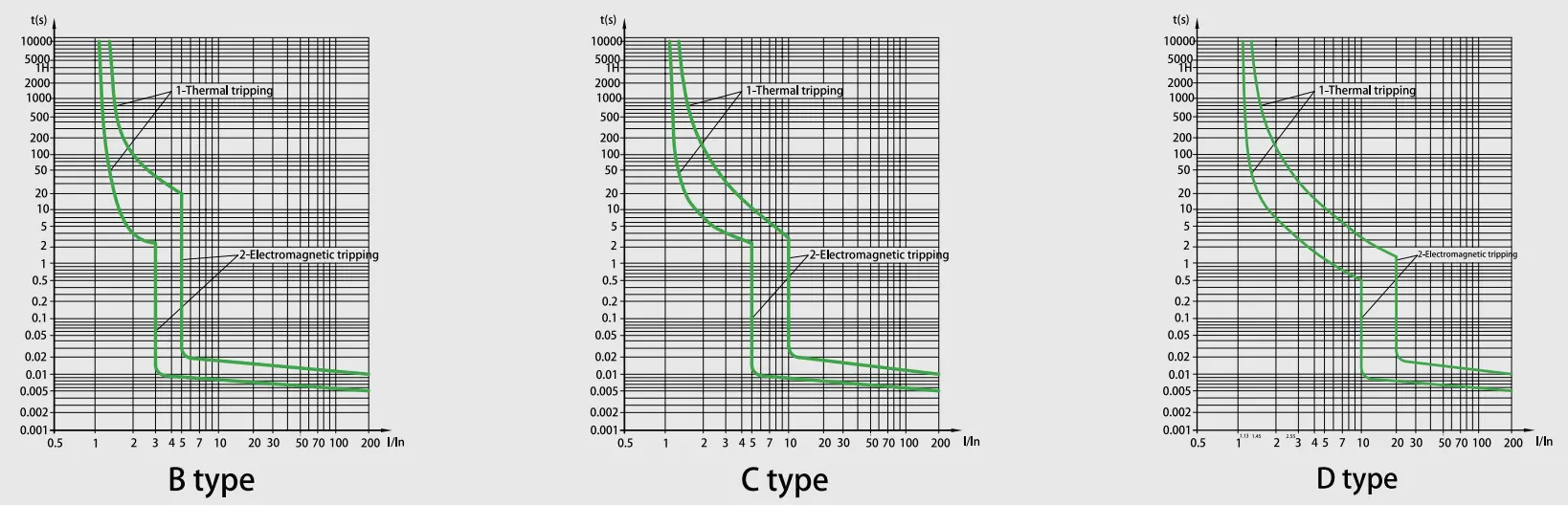

المنحنى المميز

المواصفات الفنية

قاطع دائرة مصغر من سلسلة ALF-63N/H 6KA 10kA
معيار	إن/IEC60898-1
كسر القدرة (كيلو أمبير)	6,10
حماية	ضد الزائد وماس كهربائى
التصنيف الحالي (أ) في	1,2,3,4,6,10,13,16,20,25,32,40,50,63
الفولطية (الخامس)	1باك 230/400,240/415
	1ف + ن، 2 ف، 3 ف، 3 ف + ن، 4PAC400/415
النبض المقنن يتحمل الجهد Uimp (كيلو فولت)	4
تصنيف الجهد العزل واجهة المستخدم (V)	500
الحد من الطاقة كاس	3
درجة الحرارة المحيطة (°C)	-25~+40، الحد الأقصى للرطوبة 95%
حد التشغيل الحراري	1.13xln لا يوجد تعثر خلال ساعة
	1.45xIn التعثر خلال ساعة
التشغيل المغناطيسي	ب:(3-5)xIn،C:(5-10)xIn،D:(10-20)xIn
عدد الأعمدة	1P، 1P+N، 2P، 3P، 3P+N و 4P
نوع الرحلة	الإطلاق الحراري/المغناطيسي
القدرة الطرفية	16 مم² مرنة أو 25 مم² صلبة حتى 25 أمبير
	25 مم ² مرنة أو 35 مم ² صلبة من تقييمات 32A إلى 63A
درجة الحماية	IP20
تثبيت	التركيب على سكة DIN مقاس 35 مم
عرض	17.8 ملم لكل قطب

خاصية الافراج عن قواطع الدائرة

لا.	التصنيف الحالي للإصدار (أ)	الحالة الأولية	اختبار الحالي	الوقت المحدد	النتيجة التي سيتم الحصول عليها	ملاحظات
1	1-63	الحالة الباردة	1.13 بوصة	ر ≥1h	غير رحلة
2	1-63	على الاختبار السابق	1.45 لتر	ر <1 ساعة	رحلة	إعداد التيار إلى القيمة المحددة بشكل مطرد في 5 ثوان
3	في ≥32	الحالة الباردة	2.55 بوصة	1s	رحلة
	في> 32
4	1-63	الحالة الباردة	3 بوصة	ر .10.1 ثانية	غير رحلة	النوع ب
			5 بوصة	ر <0.1 ثانية	رحلة	النوع ب
			5 في 10 لتر	ر .10.1 ثانية	غير رحلة	النوع ج
			10 بوصة	ر <0.1 ثانية	رحلة	النوع ج
			20 لتر	ر .10.1 ثانية	غير رحلة	النوع د
				ر <0.1 ثانية	رحلة	النوع د

التحمل (العمليات)

فئة	دورات التشغيل	تردد التشغيل	التصنيف الحالي
التحمل الكهربائي	4000	240/ساعة	1-32
		120/ساعة	40-63
التحمل الميكانيكي	10000	240/ساعة	1-63

سمات

★ قدرة كسر الدائرة القصيرة للغاية

تحقق تقنية التحكم بالقوس المتقدمة قدرة انقطاع أعلى مقارنة بمعايير الصناعة، مما يضمن حماية موثوقة للأنظمة الكهربائية الصناعية في ظل ظروف الأعطال الشديدة.

★ واجهة الاتصال ذات الوضع المزدوج

يدعم التصميم الطرفي الهجين المتكامل كلاً من إرساء قضبان التوصيل الصلبة وتثبيت الكابلات المرنة، مما يتيح التكيف بدون أدوات مع سيناريوهات التثبيت المتنوعة مع تقليل وقت توصيل الأسلاك بنسبة 40%.

★ آلية تخزين الطاقة لطول العمر

نظام تشغيل مدعوم بنابض مع قدرة تحمل تصل إلى 10000 دورة ميكانيكية، ويتميز بتقنية تعويض التآكل

★ الضميمة المركبة المتقدمة

مع خصائص مثبطة للشهرة، ومقاومة للحرارة، ومقاومة للنبضات، غرف تبريد قوسية متكاملة لأحداث الأعطال المحتواة.

★ طوبولوجيا الحد الحالي الديناميكي

يعمل نظام منع الطاقة الذكي على تقليل تيارات الأعطال القصوى بنسبة 65-80%، مما يتيح تحسين مواصفات الجهاز النهائي مع إمكانية خفض تكلفة النظام الإجمالية بنسبة 30%.

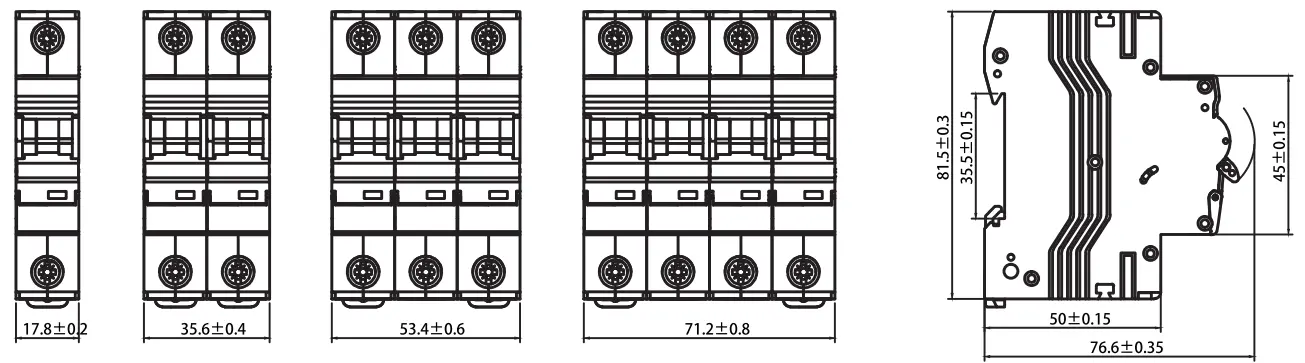

أبعاد المخطط التفصيلي

سيناريوهات التطبيق

★ سكني: الوحدات الاستهلاكية ولوحات التوزيع للسلامة المنزلية.

★ الصناعية: حماية المقاولات والمفاتيح الكهربائية والأجهزة الكهربائية الثقيلة.

★ تجاري: مباني المكاتب ومراكز التسوق التي تتطلب موثوقية عالية.

مراقبة الجودة والاختبار القياسي

★ يخضع كل CDADA MCB لاختبارات صارمة لضمان التوافق مع IEC60898-1:

★ اختبار الانطلاق الحراري: تم التحقق منه عند 1.13 بوصة (بدون رحلة) و1.45 بوصة (رحلة خلال ساعة واحدة).

★ اختبار التعثر المغناطيسي: اختبار الإطلاق الدقيق لخصائص B وC وD.

★ التحمل الكهربائي: تم اختباره لمدة 4000 دورة تشغيل.

★ التحمل الميكانيكي: تم التحقق منه لمدة 10000 دورة.

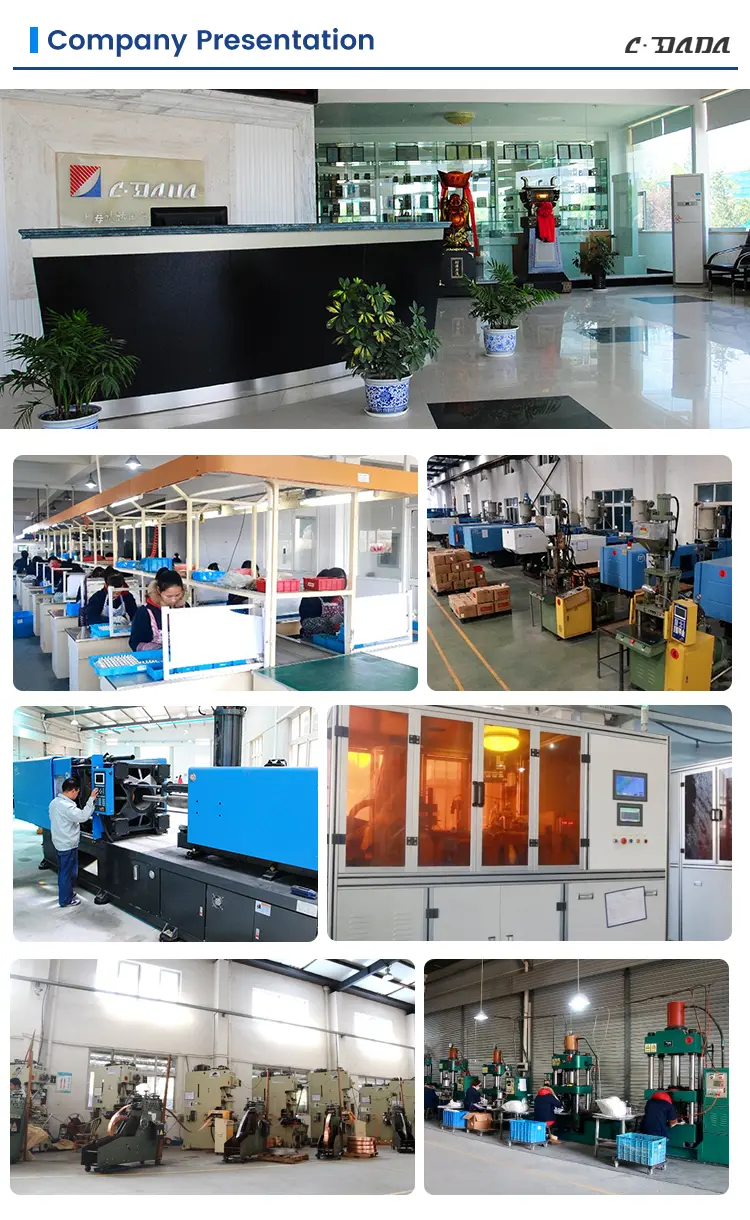

قوة ودعم المصنع

تعتبر شركة Shanghai DADA Electric Co., Ltd. شركة رائدة ذات خطوط إنتاج متقدمة وفريق هندسي محترف. نحن نقدم:

★ خدمات OEM/ODM مخصصة للعلامات التجارية العالمية.

★ أحدث معدات الاختبار لضمان تسليم خالي من العيوب.

★ الدعم اللوجستي العالمي: التعبئة والتغليف الأمثل للشحن البحري والجوي لضمان وصول المنتجات في حالة ممتازة.
