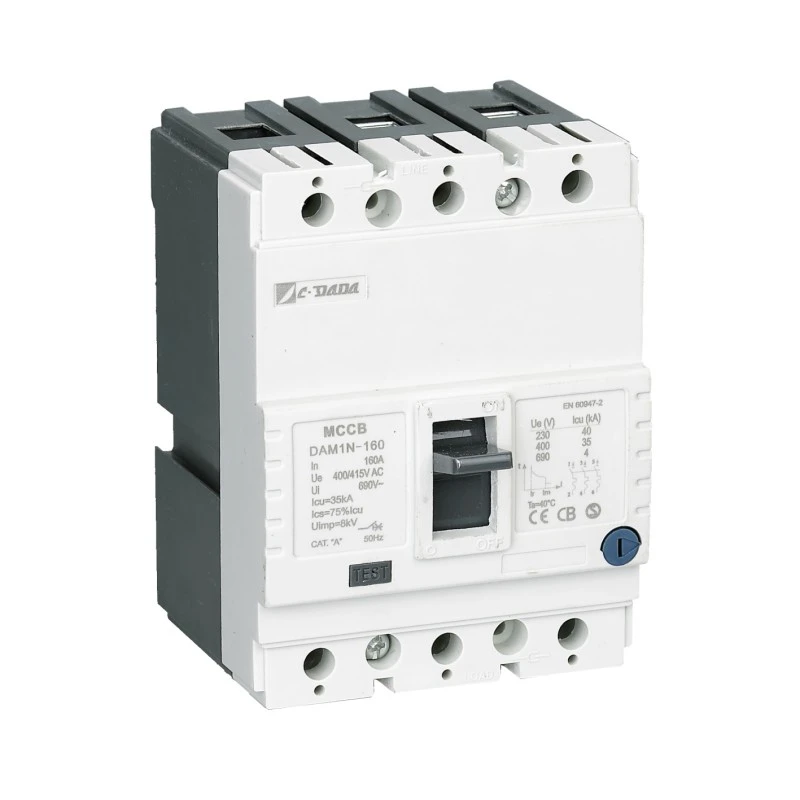

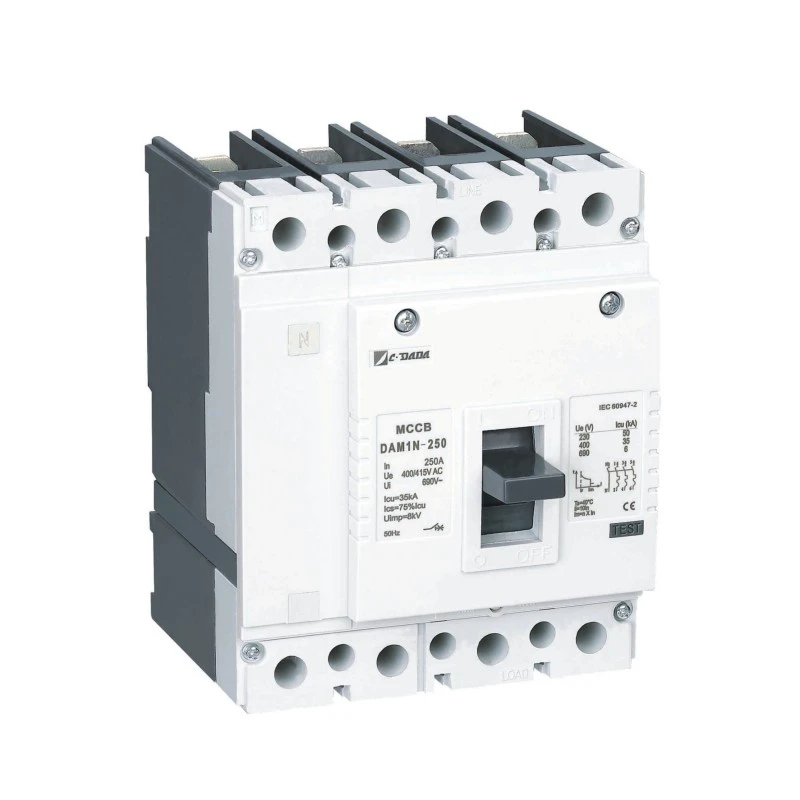

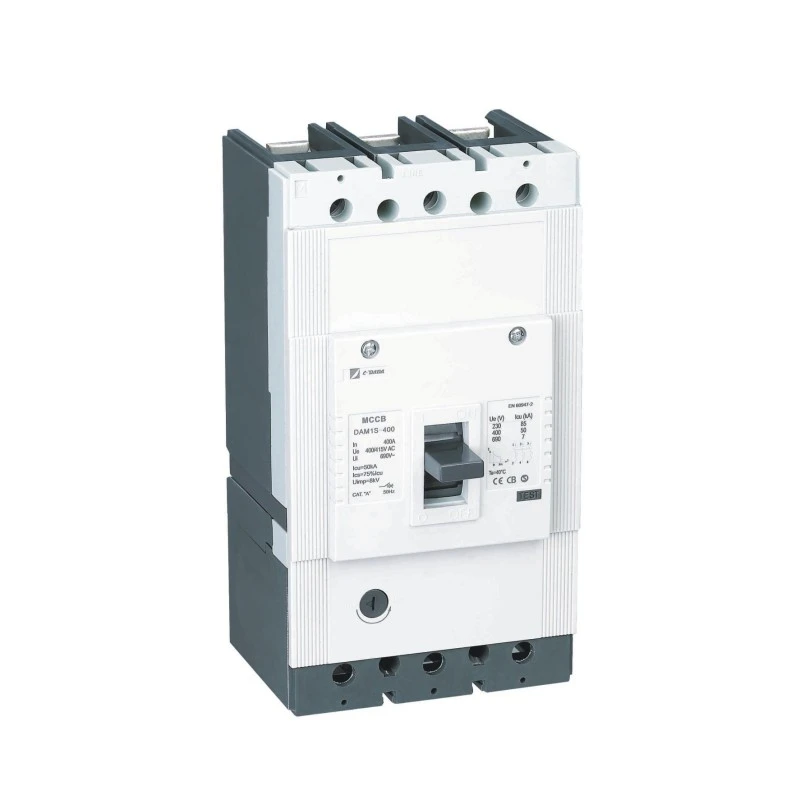

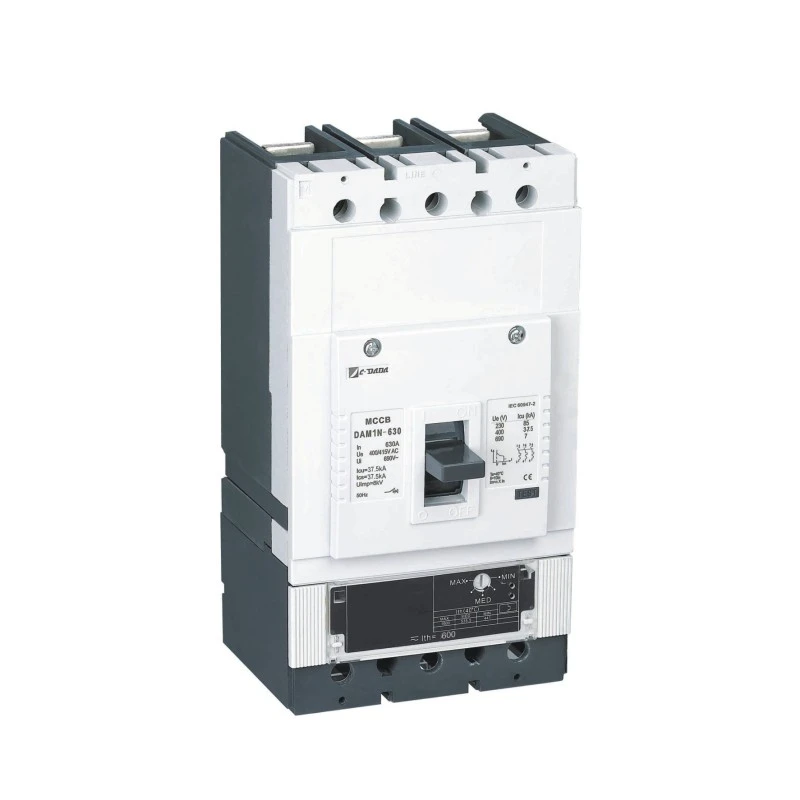

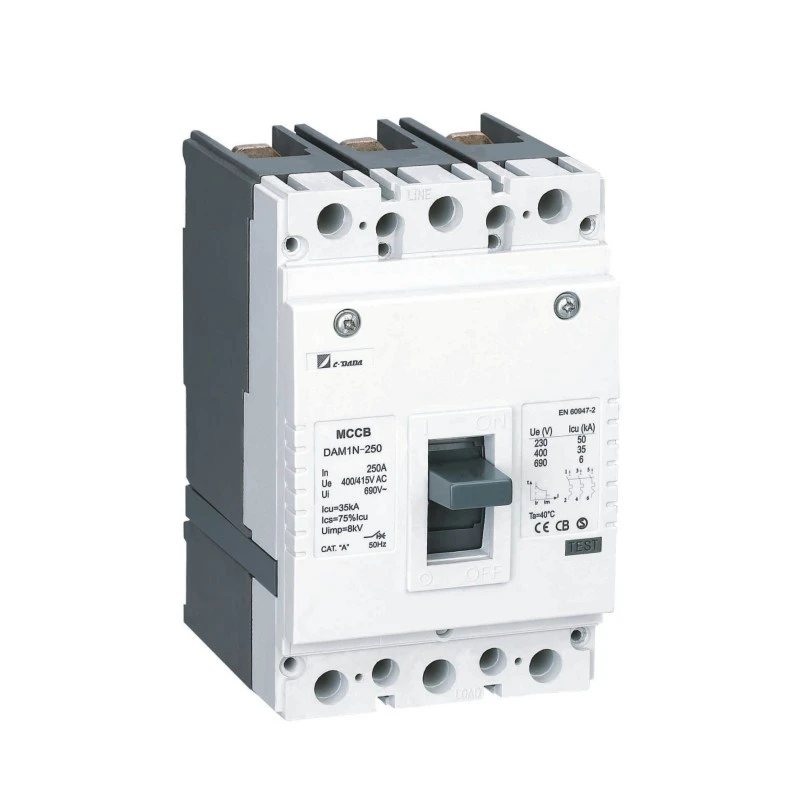

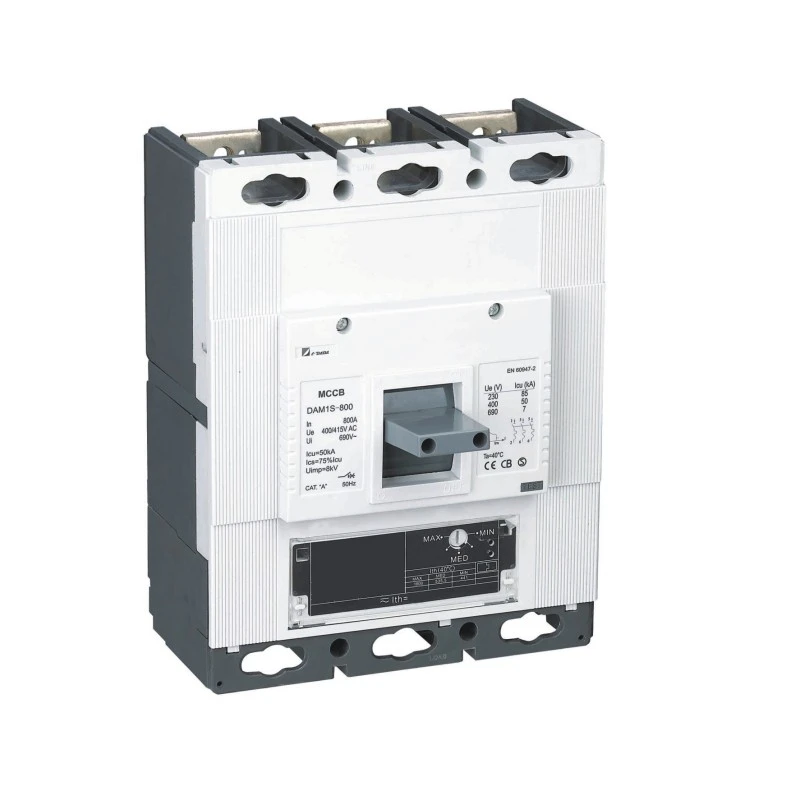

قاطع دائرة مصبوب حراري قابل للتعديل
Model:DAM1 Series
اكتشف قاطع الدائرة الحرارية المصبوب القابل للتعديل من سلسلة CDADA DAM1 من المصنع الموثوق به، Shanghai DADA Electric - المعتمد (ASTA، KEMA، CE) والإعدادات الحرارية القابلة للتعديل (70-100% In). مثالية للحماية الدقيقة من التحميل الزائد في التطبيقات الصناعية. متوفر بتكوينات 3P/4P حتى 1600 أمبير عند 400 فولت/415 فولت. مثالية لمصنعي المعدات الأصلية والمشترين بالجملة.
قاطع الدائرة الحراري المقولب القابل للتعديل من سلسلة DAM1 من شركة Shanghai DADA Electric CO., LTD. تم تصميمه لتلبية المعايير العالمية، مما يوفر حماية قوية ضد كل من التحميل الزائد وظروف الدائرة القصيرة. مع نطاق الإعداد الحراري القابل للتعديل من 70% إلى 100% من الدخل، يمكن ضبط هذا الكسارة بدقة لتتناسب مع احتياجات التطبيق المحددة الخاصة بك.
متوفر بتكوينات 3P و4P، وبتصنيف يصل إلى 1600 أمبير عند 400 فولت/415 فولت، ويأتي مزودًا بشهادات عالمية مثل ASTA، وKEMA، وCE، وCB، وSEMKO، وRoHS، مما يضمن الامتثال عبر مناطق متعددة.
المعلمات الكهربائية لقاطع الدائرة الحراري المقولب القابل للتعديل DAM1
|
نوع حراري قابل للتعديل MCCB (0.7-1) بوصة |
|||||||||
|
صورة |
نموذج |
شفرة |
العناية المركزة (KA) |
ICS (كا) |
التصنيف الحالي -في |
واجهة المستخدم (الخامس) |
إي (الخامس) |
القطب |
يو إم بي (الخامس) |
|
|
دام1-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)أ |
750 فولت |
400/415 فولت |
3P / 4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|
دام1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)أ |
750 فولت |
400/415 فولت |
3ف/4ف |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630 أمبير |
750 فولت |
400/415 فولت |
3ف/4ف |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000 أمبير |
750 فولت |
400/415 فولت |
3ف/4ف |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600 أمبير |
750 فولت |
400 فولت |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
المواصفات الرئيسية
الموديل: سلسلة DAM1 الحرارية القابلة للتعديل MCCB
النوع: قاطع الدائرة المقولب (MCCB)
البولنديين: 3P / 4P
الفولطية المقدرة (Ue): 400 فولت / 415 فولت تيار متردد
التصنيف الحالي (في): 16A - 1600A

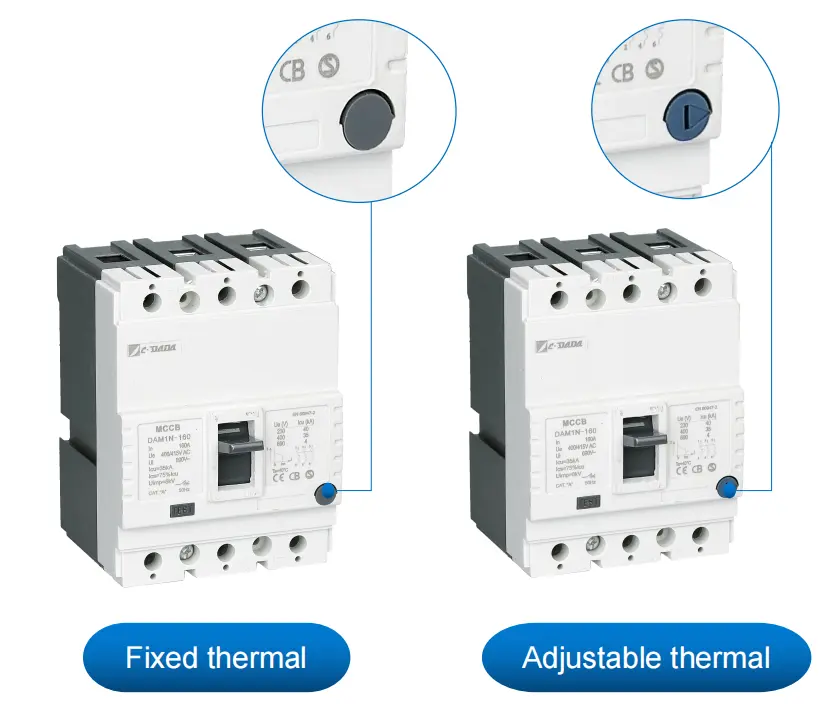

إعدادات حرارية قابلة للتعديل: 70% - 100% بوصة
الشهادات: ASTA، KEMA، CE، CB، SEMKO، RoHS
مقاسات الإطار: 6 مقاسات للإطار
ميزات إضافية: زر الضغط للرحلة، جهات اتصال رئيسية وقوسية منفصلة
|
MCCB التصنيف الحالي (أ) |
إعداد الرحلة الحرارية دقيقة (0.7 بوصة) |
إعداد الرحلة الحرارية كحد أقصى (1 بوصة) |
نطاق قابل للتعديل (0.7-1 بوصة) |
|
16 |
11.2 |
16 |
11.2-16 |
|
32 |
22.4 |
32 |
22.4-32 |
|
63 |
44.1 |
63 |
44.1-63 |
|
100 |
70 |
100 |
70-100 |
|
250 |
175 |
250 |
175-250 |
|
400 |
280 |
400 |
280-400 |
|
630 |
441 |
630 |
441-630 |
|
800 |
560 |
800 |
560-800 |
|
1250 |
875 |
1250 |
875-1250 |
|
1600 |
1120 |
1600 |
1120-1600 |
مبدأ العمل وآلية الحماية
★ الحماية الحرارية (الحمل الزائد)
يستخدم العنصر الحراري ضمن سلسلة DAM1 شريطًا ثنائي المعدن ينحني عند تسخينه بواسطة التيار الزائد المستمر (> التيار المقنن). ومن خلال ضبط الإعداد الحراري بين 70% و100% من In، يمكن للمستخدمين تخصيص وقت استجابة القاطع لمنع الرحلات المزعجة مع ضمان الحماية الفعالة.★ زر الضغط للرحلة
لأغراض الاختبار، يسمح زر الضغط للرحلة بالتعثر اليدوي للقاطع، والتحقق من سلامته التشغيلية دون الحاجة إلى إحداث حالة خطأ فعلية.★ اتصالات رئيسية منفصلة والانحناء
لتعزيز المتانة والأداء، تتميز سلسلة DAM1 بجهات اتصال رئيسية وقوسية منفصلة. يضمن هذا التصميم حماية جهات الاتصال الرئيسية أثناء الأحداث ذات التيار العالي، مما يطيل عمر القاطع.
سيناريوهات التطبيق
يعتبر قاطع الدائرة الحراري المقولب القابل للتعديل (MCCB) DAM1 مثاليًا لمجموعة واسعة من التطبيقات حيث يعد التحكم الدقيق في الحماية من الحمل الزائد أمرًا ضروريًا. وتشمل هذه:
★ المنشآت الصناعية: ضمان التشغيل المستقر في مصانع الصلب والمصانع الكيماوية ومنصات النفط.
★ المباني التجارية: حماية الأنظمة الكهربائية في مراكز التسوق ومباني المكاتب والفنادق.
★ المرافق: توزيع موثوق في المحطات الفرعية وشبكات الكهرباء.
★ مراكز البيانات: الحفاظ على وقت التشغيل في البنية التحتية الحيوية لتكنولوجيا المعلومات.
لماذا تختار كدادا؟
1. لدينا فريق البحث والتطوير المهنية، لدينا عملية التطوير القياسية. يمكن أن توفر خدمة مخصصة ممتازة.

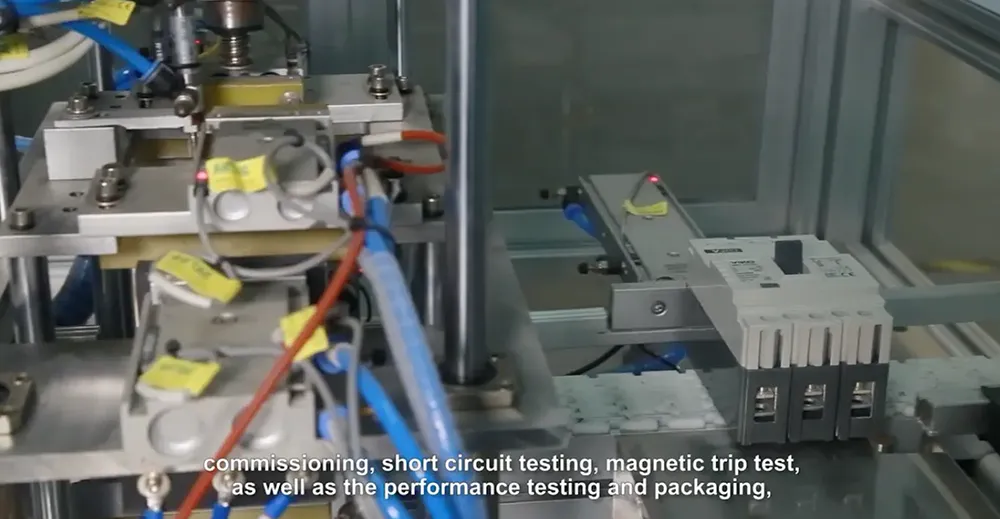

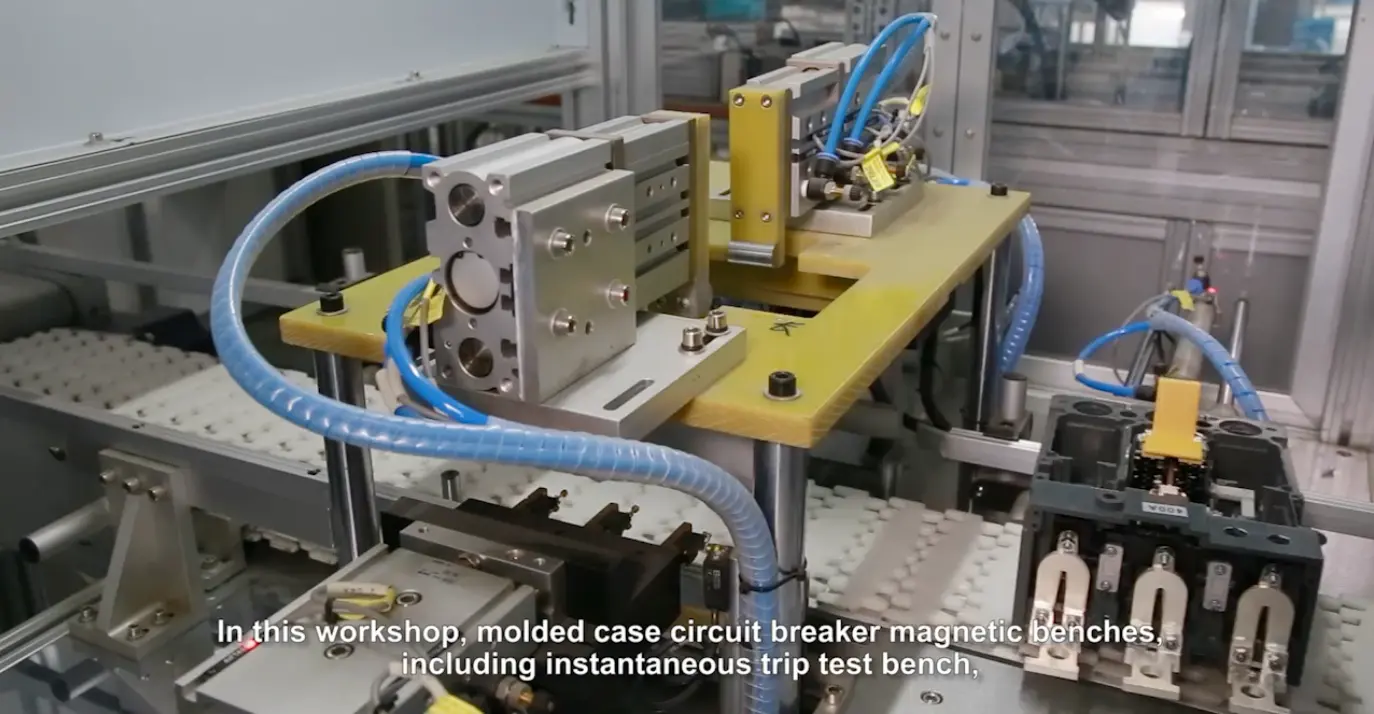

2. نحن ننتج قاطع الدائرة بواسطة خط الإنتاج الأوتوماتيكي، الآن، لدينا 6 خطوط إنتاج أوتوماتيكية. والقدرة اليومية أكثر من 1000 قطعة.

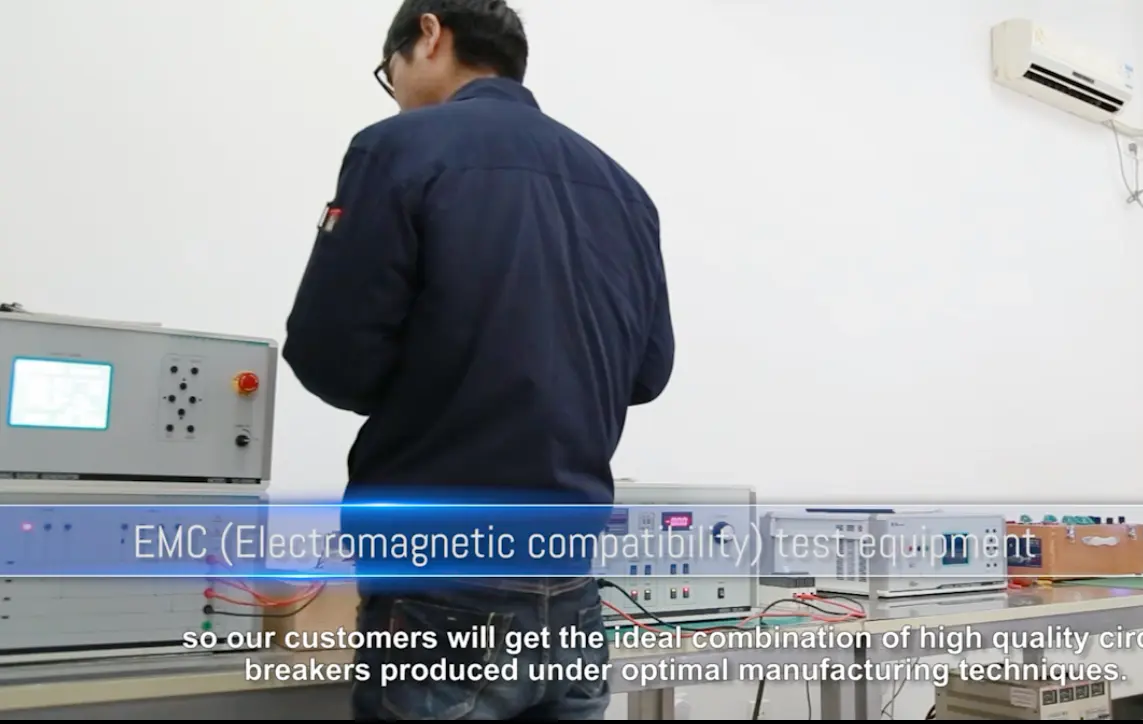

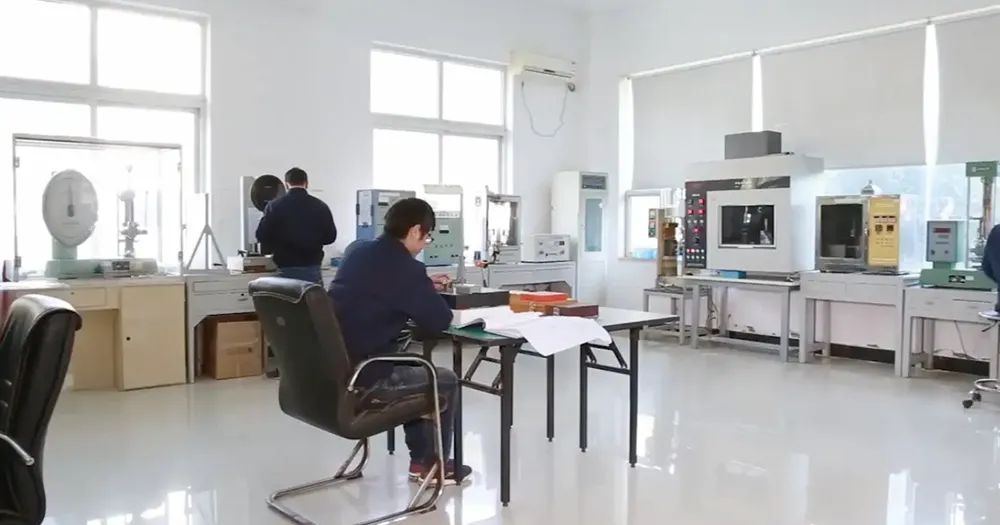

3. لدينا مختبر يعمل بكامل طاقته، ويمكن لمختبرنا أن يشهد مختبرًا، ويمكننا القيام بالحمل الحراري، والمغناطيسي، وحد التعثر، وعمر الآلية، وEMC في مختبرنا.
4. بعد الحصول على CB، CE، SEMKO، KEMA، ASTA، ROHS، SASO، CCC global
الأسئلة الشائعة
س1: ما هو نطاق الإعداد الحراري القابل للتعديل لـ DAM1 MCCB؟
A1: يمكن ضبط الإعداد الحراري في سلسلة DAM1 بين 70% و100% من الدخل، مما يسمح بالتحكم الدقيق في الحماية من الحمل الزائد.
س2: هل يمكن استخدام قاطع الدائرة الكهربائية المقولب القابل للتعديل الحراري DAM1 في كل من تكوينات 3 أقطاب و4 أقطاب؟
ج2: نعم، سلسلة DAM1 متاحة في تكوينات 3P و4P، مما يجعلها مناسبة لمختلف التطبيقات.
س 3: هل يأتي DAM1 MCCB مزودًا بأي ميزات إضافية للاختبار أو الصيانة؟
ج3: نعم، تتضمن سلسلة DAM1 زر الضغط للرحلة لسهولة الاختبار والتحقق من وظائف القاطع دون التسبب في حالة خطأ.
س 4: كيف يتعامل DAM1 MCCB مع الدوائر القصيرة؟
A4: تشتمل سلسلة DAM1 على آلية رحلة مغناطيسية توفر حماية فورية ضد الدوائر القصيرة، مما يضمن الفصل السريع لتيارات الأعطال.
س5: هل هناك أي ملحقات متاحة لـ DAM1 MCCB؟
ج5: نعم، تتوفر مجموعة واسعة من الملحقات، بما في ذلك جهات اتصال الإنذار، وجهات الاتصال المساعدة، وإطلاقات الجهد المنخفض، وآليات التشغيل الكهربائية، مما يعزز مرونة ووظيفة القاطع. الكلمات الساخنة: قواطع دوائر مقولبة حرارية قابلة للتعديل، الصين، الشركة المصنعة، المورد، المصنع
