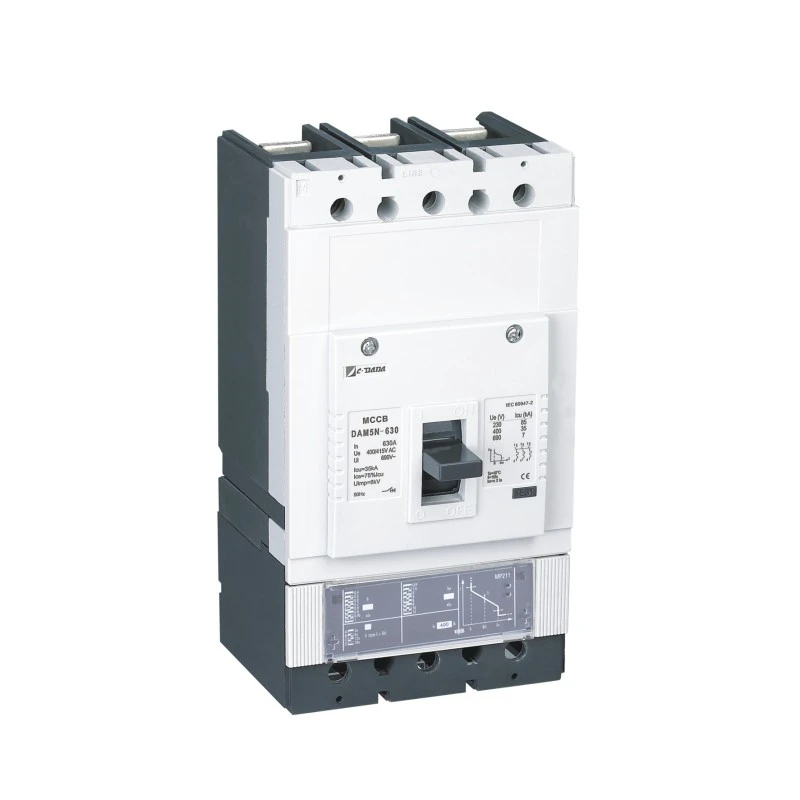

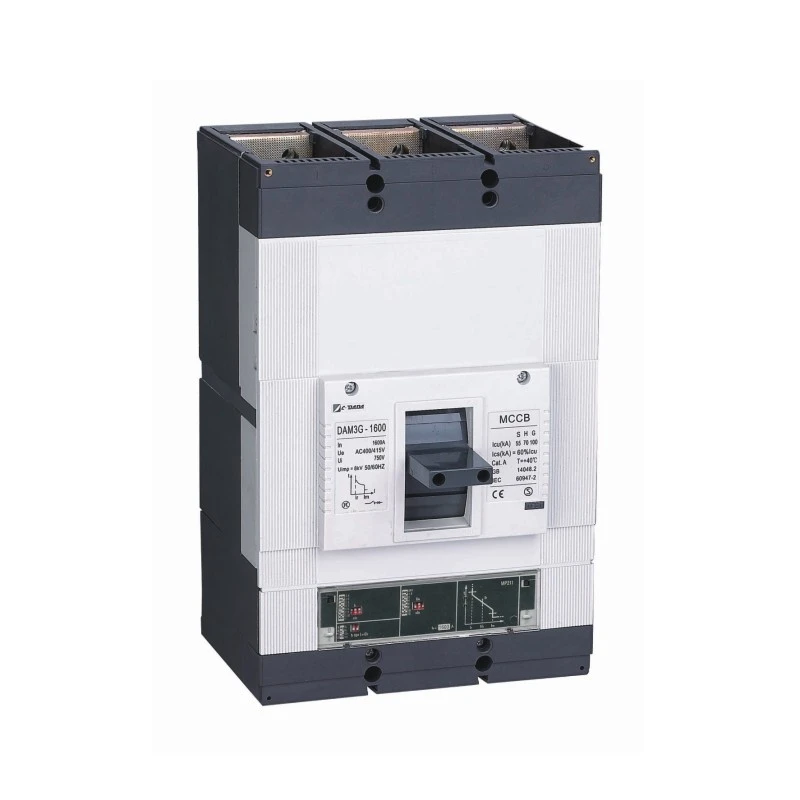

قاطع الدائرة الكهربائية المصبوب من النوع الإلكتروني

بالنسبة لأنظمة الطاقة الحديثة التي تتطلب الدقة والذكاء والموثوقية، فإن قاطع الدائرة الكهربائية المصبوب من النوع الإلكتروني من شركة Shanghai DADA Electric CO., LTD. يضع معيارًا جديدًا في الحماية من الجهد المنخفض. على عكس القواطع الحرارية المغناطيسية التقليدية، يستخدم هذا MCCB الذكي وحدة رحلة إلكترونية تعتمد على المعالج الدقيق لتوفير حماية عالية الدقة وقابلة للبرمجة من التيار الزائد - محصنة ضد تقلبات درجات الحرارة المحيطة.

بفضل الإعدادات القابلة للتعديل من 40% إلى 100% في (الحراري) و1.5× إلى 12× في (المغناطيسي)، فإنه يوفر مرونة لا مثيل لها للتنسيق المعقد في مراكز البيانات والمنشآت الصناعية والمستشفيات وأنظمة الطاقة المتجددة. تم تصنيفه من 100 أمبير إلى 1600 أمبير عند 400 فولت/415 فولت، فهو يجمع بين التصميم المدمج والوظائف المتقدمة - ويتضمن رحلة مباشرة آمنة من الفشل أثناء الأعطال الشديدة، حتى لو تعطلت الأجهزة الإلكترونية.

المواصفات الرئيسية

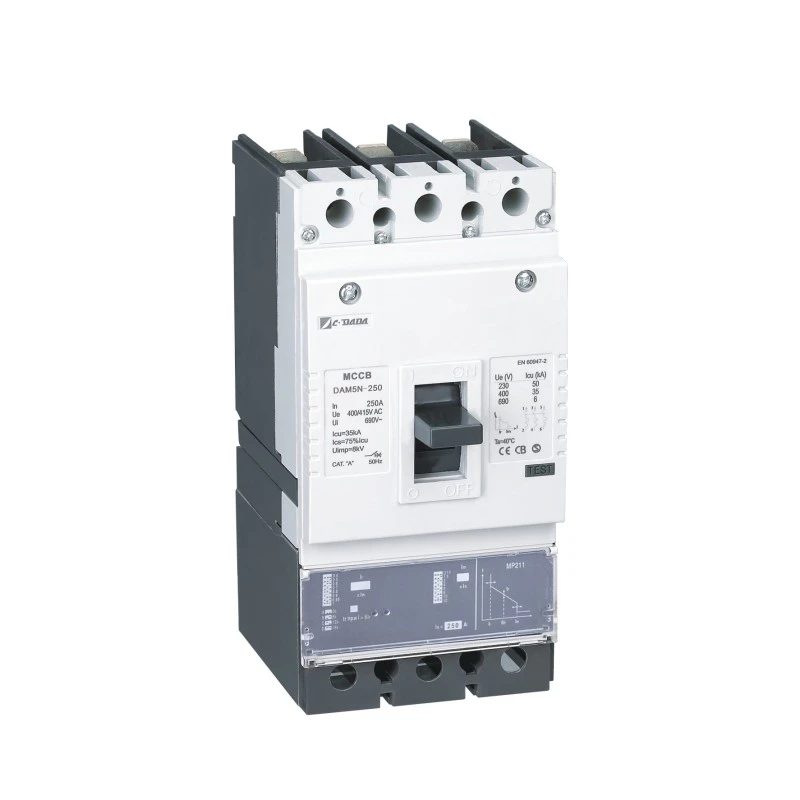

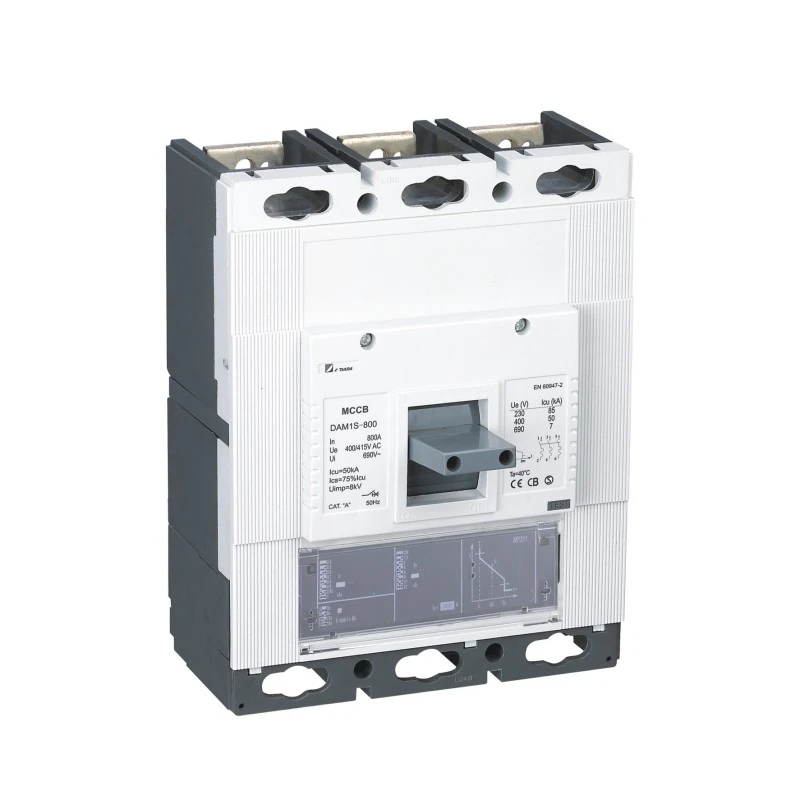

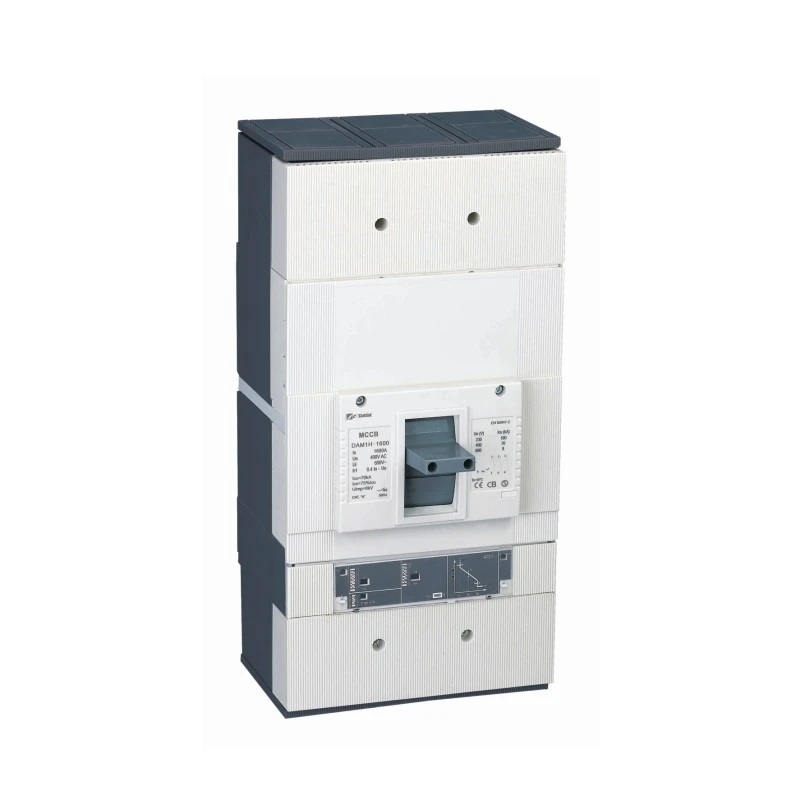

الموديل: سلسلة CDADA DAM2 / DE (قاطع الدائرة الكهربائية المصبوب من النوع الإلكتروني)

النوع: قاطع دائرة مقولب إلكترونيًا

البولنديين: 3P / 4P

الفولطية المقدرة (Ue): 400 فولت / 415 فولت تيار متردد

التصنيف الحالي (في): 100A – 1600A

وحدة الرحلة: إصدار إلكتروني يعتمد على المعالجات الدقيقة

التعديل الحراري (Ir): 40% - 100% من In

التعديل المغناطيسي (Im): 1.5× – 12× بوصة

المزايا

★ نطاق واسع: 100 أمبير إلى 1600 أمبير (تيار متردد)

★ أبعاد مدمجة

★ إعداد حراري قابل للتعديل (40-100%).

★ الإعداد المغناطيسي قابل للتعديل (1.5-12 مرة) في.

★ اضغط على توفير زر الرحلة.

★ الاتصالات الرئيسية والانحناء منفصلة

★ مجموعة واسعة من الملحقات.

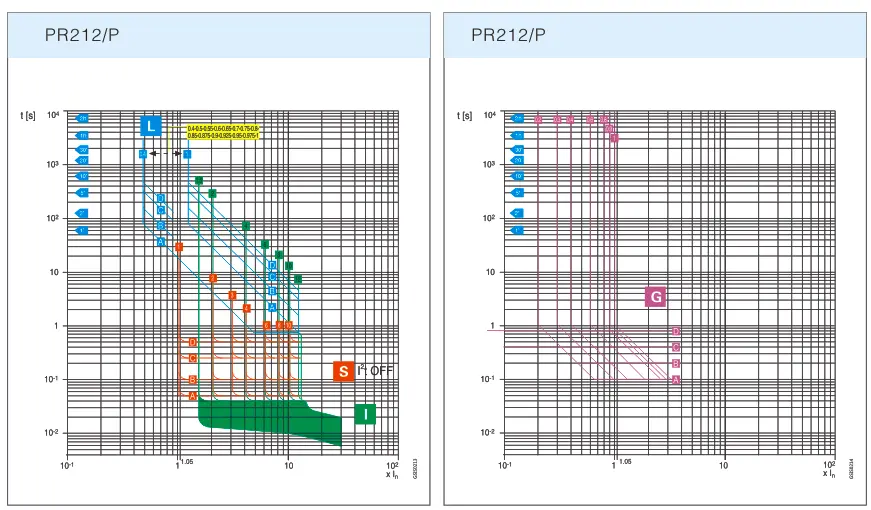

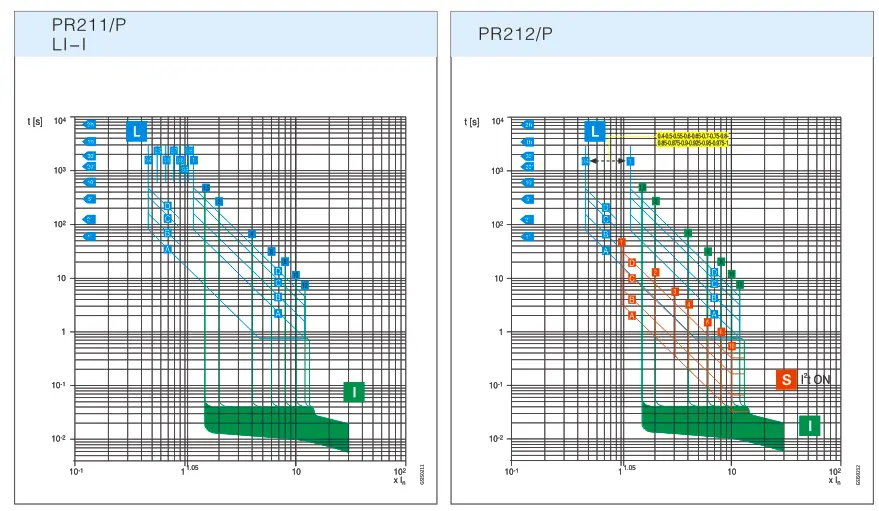

منحنى خاصية الإصدار الإلكتروني

المعلمات الكهربائية

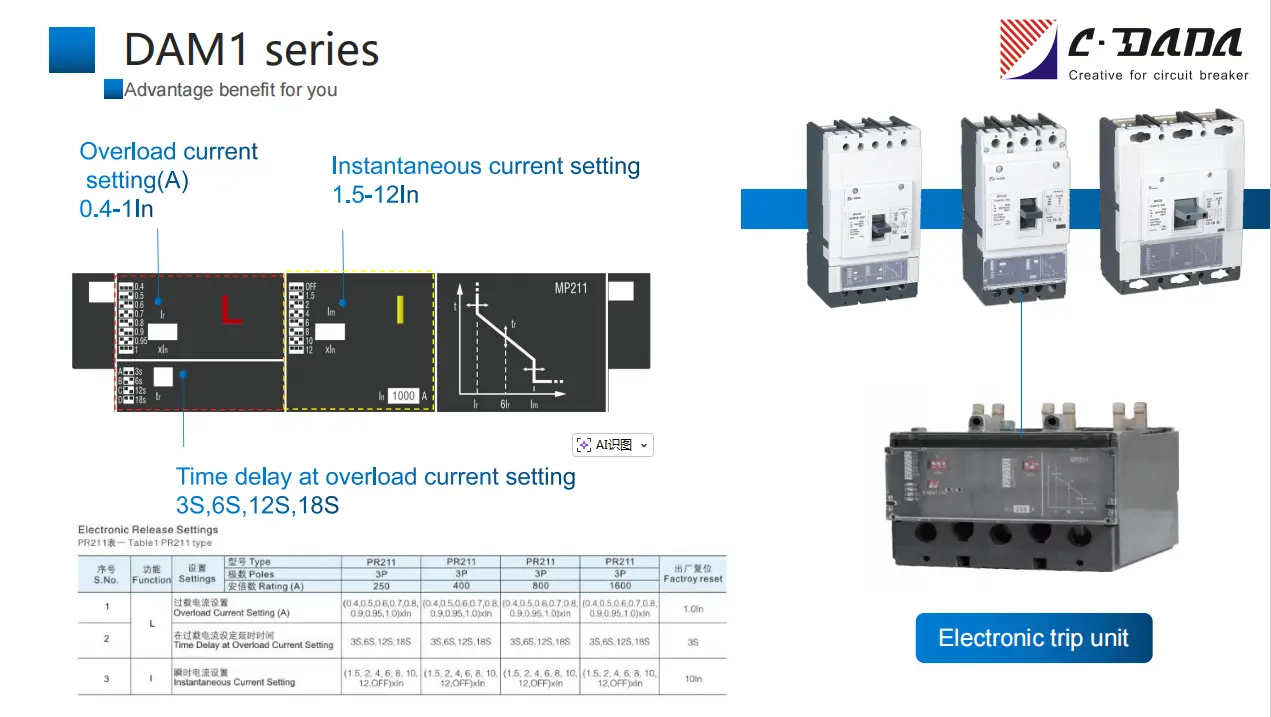

الجدول 1 نوع PR211

رقم S.

وظيفة

إعدادات

يكتب

PR211

PR211

PR211

PR211

إعادة ضبط المصنع

البولنديين

3P

3P

3P

3P

التقييم (أ)

250

400

800

1600

1

L

الإعداد الحالي الزائد (أ)

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

1.0 بوصة

2

تأخير الوقت في الإعداد الحالي الزائد

3S، 6S، 12S، 18S

3S، 6S، 12S، 18S

3S، 6S، 12S، 18S

3S، 6S، 12S، 18S

3S

3

I

الإعداد الحالي لحظية

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

10 بوصة

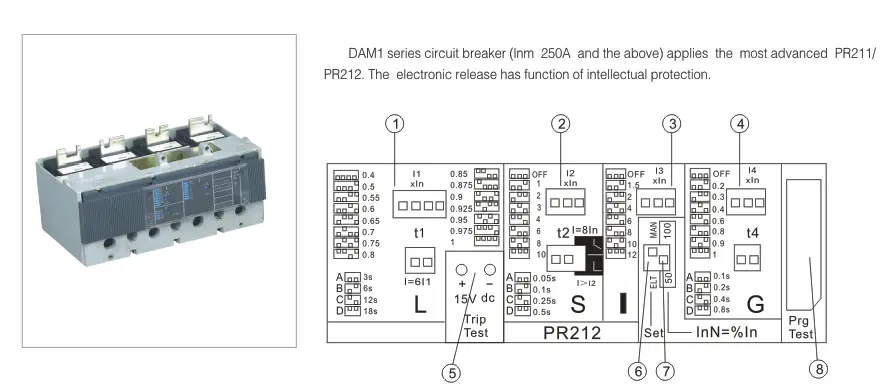

الجدول 2 نوع PR212

رقم S.

وظيفة

إعدادات

يكتب

PR212

PR212

PR212

PR212

إعادة ضبط المصنع

البولنديين

3P

3P

3P

3P

التقييم (أ)

250

400/630

800

1600

1

L

الإعداد الحالي الزائد (أ)

(0.4،0.5،0.55،0.6،0.65،0.7،0.75،0.8)xIn

(0.4،0.5،0.55،0.6،0.65،0.7،0.75،0.8)xIn

(0.4،0.5،0.55،0.6،0.65،0.7،0.75،0.8)xIn

(0.4،0.5،0.55،0.6،0.65،0.7،0.75،0.8)xIn

1.0 بوصة

2

تأخير الوقت في الإعداد الحالي الزائد

3S، 6S، 12S، 18S

3S، 6S، 12S، 18S

3S، 6S، 12S، 18S

3S، 6S، 12S، 18S

3S

3

S

إعداد تيار الدائرة القصيرة (أ)

(1، 2، 3، 4، 6، 8، 10، إيقاف) xIn

(1، 2، 3، 4، 6، 8، 10، إيقاف) xIn

(1، 2، 3، 4، 6، 8، 10، إيقاف) xIn

(1، 2، 3، 4، 6، 8، 10، إيقاف) xIn

6 بوصة

4

تأخير الوقت في الإعداد الحالي للدائرة القصيرة

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.1S

5

I

الإعداد الحالي لحظية

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

(1.5، 2، 4، 6، 8، 10، 12، إيقاف) xIn

10 بوصة

6

G

الإعداد الحالي للخطأ الأرضي (أ)

(0.2،0.3،0.4، 0.6،0.8،0.9،1.0، إيقاف)xIn

(0.2،0.3،0.4، 0.6،0.8،0.9،1.0، إيقاف)xIn

(0.2،0.3،0.4، 0.6،0.8،0.9،1.0، إيقاف)xIn

(0.2،0.3،0.4، 0.6،0.8،0.9،1.0، إيقاف)xIn

1.0 بوصة

7

تأخير الوقت في إعداد الخطأ الأرضي

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.4 ثانية

8

اختيار مجموعة المعلمات الكهربائية أو الإلكترونية

مجموعة الوظائف (مفتاح ELT/MAN)

9

يستخدم لتعيين معلمات مفتاح تراجع خط الصفر

InN=%In، التبديل 50/100

10

مقبس لجهاز قياس الاتصال

مقبس اللوحة

لماذا تختار CDADA Electronic MCCB؟

★ الذكاء الحقيقي، وليس فقط الأتمتة
يقوم المعالج الدقيق بتحليل أشكال الموجات الحالية بشكل مستمر، مما يتيح حماية دقيقة للوقت العكسي والوقت المحدد واللحظية - دون أي انحراف بسبب الحرارة أو الشيخوخة.

★ تصميم آمن من الفشل
حتى في حالة تعطل الدائرة الإلكترونية، يضمن المزلاج الكهرومغناطيسي المباشر تشغيل القاطع أثناء دوائر القصر الشديدة - مما يلبي متطلبات السلامة الاحتياطية IEC 60947-2.

★ التنسيق المتفوق
تسمح نطاقات الضبط فائقة الاتساع (40–100% Ir، 1.5–12× Im) بالتنسيق المثالي مع أجهزة المنبع/المصب، مما يقلل من مناطق انقطاع التيار الكهربائي.

★ بنية تحتية مقاومة للمستقبل
متوافق مع وحدات الاتصال الاختيارية (Modbus RTU، Profibus) للتكامل في أنظمة إدارة المباني (BMS) أو الشبكات الذكية.

★ الجودة العالمية وبأسعار تنافسية
تم تصنيعه بموجب ISO 9001 في شنغهاي، مع شهادات دولية - مما يوفر أداءً على المستوى الأوروبي بتكلفة آسيوية فعالة.

★ لدينا فريق متخصص مكون من 15 مهندسًا يركزون على تطوير المنتجات وتحسينها وتخصيصها.

التطبيقات المثالية

مراكز البيانات: منع حالات الفشل المتتالية من خلال التعثر الانتقائي الدقيق

المستشفيات: ضمان توفير الطاقة دون انقطاع لأنظمة دعم الحياة

الأتمتة الصناعية: التنسيق مع VFDs والمبتدئين الناعمين والروبوتات

مزارع الطاقة الشمسية وطاقة الرياح: التكيف مع ملفات تعريف الجيل المتغير

المباني التجارية الذكية: تمكن من مراقبة الطاقة دون الحاجة إلى عدادات إضافية

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: ما الذي يجعل MCCB الإلكتروني مختلفًا عن المغناطيس الحراري؟

A1: تستخدم قواطع الدائرة الإلكترونية المقولبة معالجًا دقيقًا لتحليل التيار وتشغيل الرحلات بدقة عالية. فهي لا تتأثر بدرجة الحرارة المحيطة، وتوفر نطاقات ضبط أوسع، ويمكن أن توفر تسجيل بيانات الحمل - على عكس الأنواع الحرارية المغناطيسية القائمة على المعدن/الملف اللولبي.

س2: هل يتوفر MCCB الإلكتروني 1600A بتكوين رباعي الأقطاب؟

ج2: نعم - جميع وحدات MCCB الإلكترونية CDADA من 250 أمبير إلى 1600 أمبير متوفرة في كلا الإصدارين 3P و4P.

س3: ماذا يحدث إذا تعطلت وحدة الرحلة الإلكترونية أثناء حدوث ماس كهربائي؟

A3: يشتمل القاطع على نسخة احتياطية ميكانيكية: أثناء تيارات الأعطال الشديدة (> 12×In)، يؤدي المزلاج المغناطيسي إلى الفتح المباشر - مما يضمن السلامة حتى مع عدم اتصال الأجهزة الإلكترونية.

س 4: هل يمكنني مراقبة القيم الحالية في الوقت الحقيقي؟

ج4: نعم - تعرض وحدة الرحلة الإلكترونية التيار اللحظي والحد الأقصى والأدنى والمتوسط ​​عبر نوافذ زمنية قابلة للتحديد (على سبيل المثال، 24 ساعة)، وهو مفيد لإدارة الطاقة.

س 5: لماذا تختار CDADA على ماركات MCCB الذكية الأخرى؟

ج5: تقدم CDADA:

● إمكانية الضبط الحقيقية ذات النطاق المزدوج (يحدد العديد من المنافسين Im بـ ≥10×)

● النسخ الاحتياطي الميكانيكي الآمن من الفشل (ليس كل MCCBs "الإلكترونية" لديها هذا)

● حجم صغير — يناسب اللوحات القديمة بدون تعديل

● محفظة شهادات عالمية قوية (ASTA، KEMA، CE)

● أسعار صديقة لمصنعي المعدات الأصلية مع الدعم الفني باللغة الإنجليزية
