F المقاولين

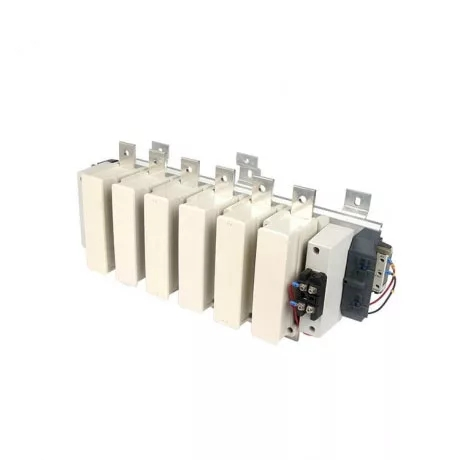

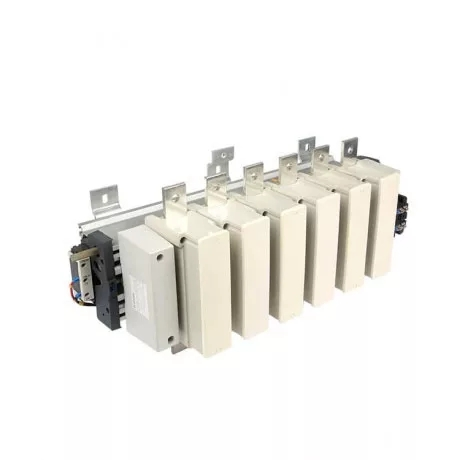

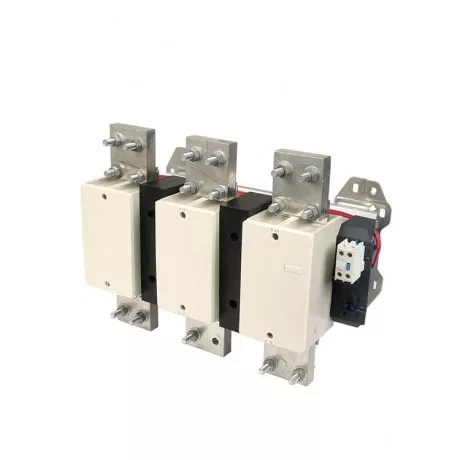

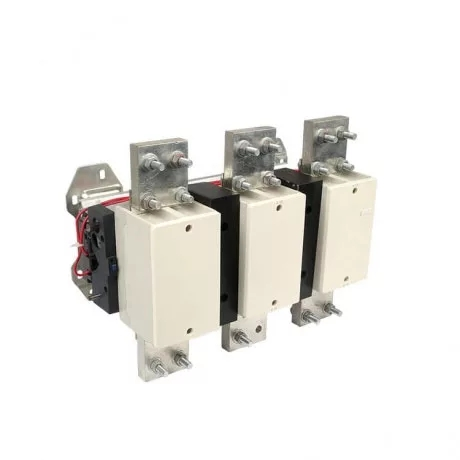

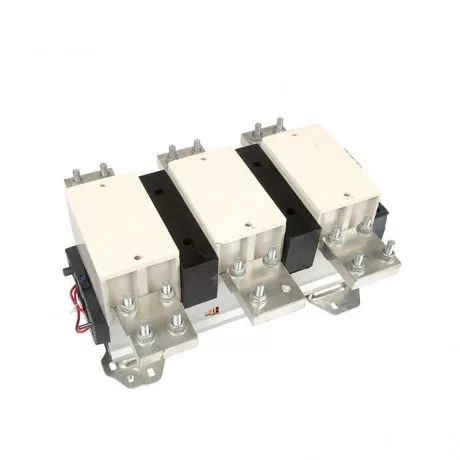

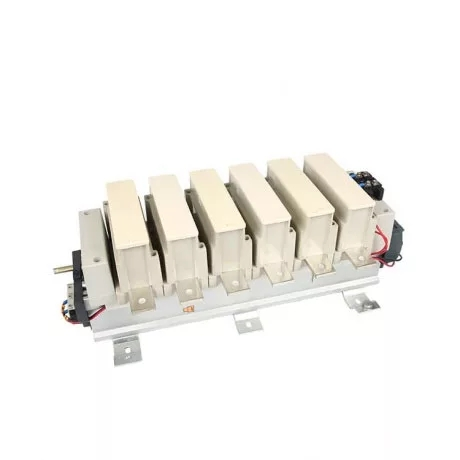

قم بتلبية متطلبات الطاقة للأنظمة الصناعية واسعة النطاق باستخدام موصل CDADA LC1-F Series F - وهو موصل تيار متردد عالي التيار تم تصميمه بواسطة المورد المحترف Shanghai DADA Electric CO., LTD. وفقًا لمعايير IEC/EN 60947-4-1. تم تصميم سلسلة LC1-F للتحكم في المحرك للخدمة الشاقة وتبديل الطاقة، وهي تدعم تيارات التشغيل المقدرة من 115 أمبير إلى 1000 أمبير وتتحكم في المحركات ذات القفص السنجابي ثلاثية الطور حتى 500 كيلووات (عند 380-415 فولت، واجب AC-3) أو 670 كيلووات عند 690 فولت.

متوفر بتكوينات ثلاثية أو رباعية الأقطاب، وهو مثالي للضواغط والمضخات الكبيرة والكسارات ومبردات التدفئة والتهوية وتكييف الهواء (HVAC) ومعدات التعدين ومحطات معالجة المياه. بفضل تصنيفات الاستخدام AC-3 وAC-4، فإنه يتعامل مع كل من بدء تشغيل المحرك القياسي والتطبيقات المطلوبة مثل التوصيل أو القياس بالقياس. معتمد من CE، ومصنف لعزل 690 فولت، وقابل للتشغيل في درجات الحرارة المحيطة من -5 درجة مئوية إلى +40 درجة مئوية، يوفر موصل CDADA F أداءً قويًا وسهل الصيانة حتى في البيئات القاسية التي يصل ارتفاعها إلى 2000 متر.

المواصفات الرئيسية

السلسلة: F المقاولين

الماركة: CDADA | الشركة المصنعة: شركة شنغهاي دادا الكهربائية المحدودة

المعيار: IEC/EN 60947-4-1

الشهادة: سي

الأقطاب: 3P أو 4P (يمكن اختيارها ميدانيًا في معظم الموديلات)

تصنيف التشغيل الحالي (AC-3): 115A – 1000A

التحكم في قوة المحرك (AC-3):

380/415 فولت: 55 كيلو واط – 500 كيلو واط

660/690 فولت: 80 كيلووات – 670 كيلووات

فئات الاستخدام: AC-3 (تشغيل المحرك)، AC-4 (التوصيل/القياس)

جهد العزل المقدر: 690 فولت تيار متردد

درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية

الارتفاع: ≥ 2000 م

التركيب: عمودي ±5°، فئة التركيب III

جهد الملف (التيار المتردد): 110 فولت، 127 فولت، 220 فولت، 240 فولت، 380 فولت، 415 فولت، 440 فولت، 480 فولت، 500 فولت، 600 فولت

أقصى تيار تسخين تقليدي (AC-1): يصل إلى 1200 أمبير

ورقة البيانات الفنية

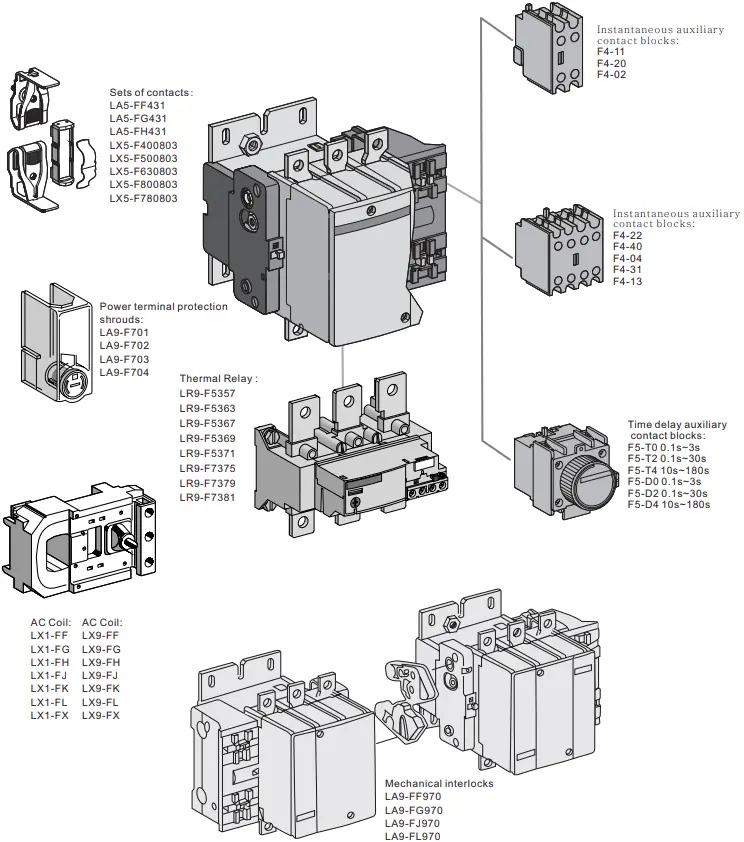

مُكَمِّلات

لماذا تختار CDADA F Contactor؟

★ الأداء الحقيقي للخدمة الشاقة

يتعامل مع ما يصل إلى 1000 أمبير و500 كيلو وات+ من المحركات - مثالية للتعدين والنفط والغاز ومصانع الصلب والبنية التحتية البلدية.

★ توافق الجهد العالمي

مجموعة واسعة من خيارات ملفات التيار المتردد (بما في ذلك 415 فولت، 480 فولت، 600 فولت) تضمن التكامل السلس في المشاريع الأوروبية وأمريكا الشمالية والشرق الأوسط وأفريقيا.

★ AC-4 تم تصنيفه للدورات المطلوبة

على عكس الموصلات الأساسية، يتحمل LC1-F الرجوع المتكرر للخلف والفرملة والركض، وهو أمر بالغ الأهمية للرافعات والمصاعد وأجهزة البثق.

★ مرونة 4 أقطاب

قم بالتبديل المحايد عند الحاجة - مثالي لأنظمة TT، أو مجموعات المولدات، أو الأحمال الصناعية الحساسة.

★ إدارة قوية للحرارة والقوس

تضمن غرف القوس المُحسّنة والاتصالات عالية التوصيل عمرًا كهربائيًا طويلًا وتوليد حرارة منخفض تحت الحمل المستمر.

★ صانع المعدات الأصلية ولوحة البناء جاهز

متوافق مع سكة ​​DIN القياسية أو التثبيت اللولبي، ويتوافق بشكل مثالي مع مرحلات الحمل الزائد الحراري CDADA للحصول على حلول بدء تشغيل المحرك بالكامل.

★ نحن نستثمر بشكل مستمر في البحث والتطوير، ونراقب المعايير العالمية واتجاهات السوق، ونتعاون مع خبراء الصناعة لترقية مجموعة منتجاتنا.

التطبيقات النموذجية

التحكم في المحركات الكبيرة: الكسارات، المطاحن الكروية، مضخات الطرد المركزي

الطاقة والمرافق: محطات المياه/الصرف الصحي، ومحطات الطاقة المساعدة

التدفئة والتهوية وتكييف الهواء: المبردات الصناعية، أبراج التبريد

مناولة المواد: سيور ناقلة، مصاعد دلو

البحرية والبحرية: أنظمة المحركات على متن السفن

مصادر الطاقة المتجددة: أنظمة الضخ المائي وتغذية الكتلة الحيوية

الأسئلة المتداولة (الأسئلة الشائعة)

س1: ما الفرق بين موصلات السلسلة D وF؟

أ1:

● السلسلة D (على سبيل المثال، LC1-D): للخدمة الخفيفة إلى المتوسطة (حتى 95 أمبير / 45 كيلو وات).

● السلسلة F (LC1-F): للخدمة الصناعية الثقيلة (115 أمبير - 1000 أمبير / 55 كيلو وات - 500 كيلو وات+). → تحتوي السلسلة F على فجوات اتصال أكبر، ومزالق قوسية معززة، وتحمل أعلى لفترة قصيرة.

Q2: هل يمكنني استخدام موصل 4P F للتبديل المحايد؟

ج2: نعم. يسمح الإصدار ذو الأربعة أقطاب بالفصل المتزامن لجميع المراحل الثلاث + الحياد - وهو أمر مطلوب في بعض تطبيقات السلامة أو العزل (على سبيل المثال، تغيير المولد).

س3: هل لا تزال هناك حاجة إلى مرحل الحمل الزائد؟

ج3: بالتأكيد. يقوم الموصل بتبديل الطاقة فقط، ولا يحمي من الأحمال الزائدة أو فقدان الطور. قم دائمًا بالاقتران بمرحل الحمل الزائد الحراري أو الإلكتروني لحماية المحرك.

س4: ماذا يعني "تصنيف AC-4" عمليًا؟

ج4: هذا يعني أن الموصل يمكنه التعامل بأمان مع توصيل المحرك (الفرملة العكسية) والتحريك (الدفعات القصيرة) - وهو أمر شائع في الرافعات والمكابس والخلاطات. وهذا يسبب ارتفاع التيارات العالية. يضمن تصنيف AC-4 متانة الاتصال.

س 5: لماذا تختار CDADA F Contactor على العلامات التجارية العالمية؟

ج5: تقدم CDADA:

● الامتثال الأصلي للمعيار IEC 60947-4-1 مع وثائق الاختبار

● أسعار تنافسية دون المساس باتصالات سبائك الفضة أو منع القوس الكهربائي

● نطاق جهد الملف الكامل للصادرات العالمية

● عينة سريعة والتسليم بالجملة من الصين

● دعم OEM: وضع العلامات المخصصة والتعبئة والملفات الفنية (إعلان CE ومخططات الأسلاك)
