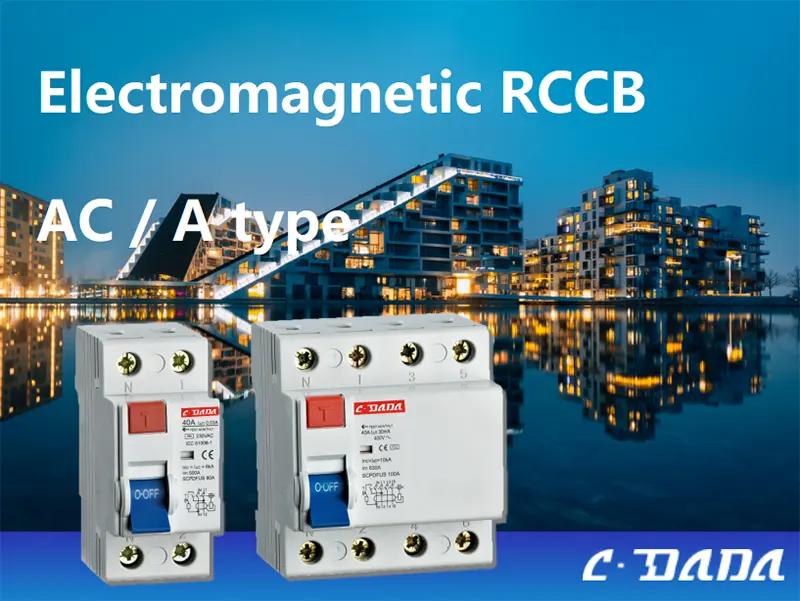

قاطع دائرة التيار الكهرومغناطيسي المتبقي

لتحقيق السلامة في المهام الحرجة حيث لا يمكن أن تعتمد الموثوقية على الطاقة الخارجية، اختر قاطع دائرة التيار الكهرومغناطيسي المتبقي (RCCB) من CDADA. تم تصميمه من قبل شركة Shanghai DADA Electric CO., LTD وفقًا لمعايير IEC 61008-1، يعمل RCCB الكهرومغناطيسي البحت بدون أي دوائر إلكترونية أو جهد كهربائي مساعد - مما يجعله محصنًا ضد تقلبات الطاقة أو الزيادات المفاجئة أو الخسارة المحايدة.

متوفر في تكوينات 2P (1+N) و4P (3+N) بتيارات مصنفة من 16 أمبير إلى 100 أمبير وحساسيات 10 مللي أمبير، أو 30 مللي أمبير، أو 100 مللي أمبير، ويوفر حماية آمنة من الأعطال الأرضية في بيئات الشبكة الملوثة أو عالية الرطوبة أو غير المستقرة.

مع تصنيف دائرة قصر مشروط 6 كيلو أمبير، والإسكان المستورد المقاوم للهب، ومؤشر موضع الاتصال، فإن RCCB الكهرومغناطيسي CDADA موثوق به في المواقع الصناعية، والبنية التحتية الريفية، ولوحات التصدير حيث تكون الموثوقية الميكانيكية المطلقة أكثر أهمية.

المواصفات الرئيسية

النوع: RCCB الكهرومغناطيسي (لا توجد إلكترونيات، ولا حاجة إلى طاقة إضافية)

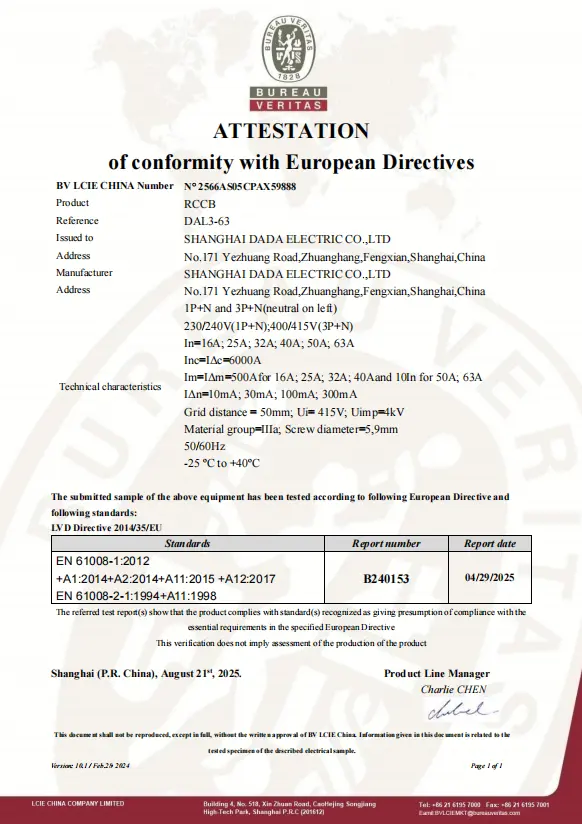

المعيار: اللجنة الكهروتقنية الدولية 61008-1

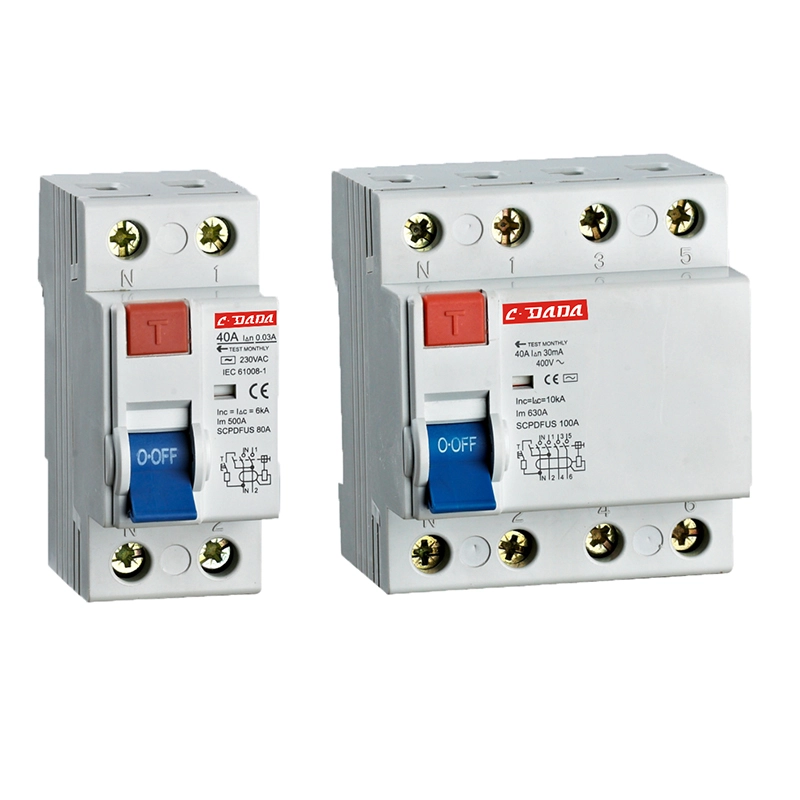

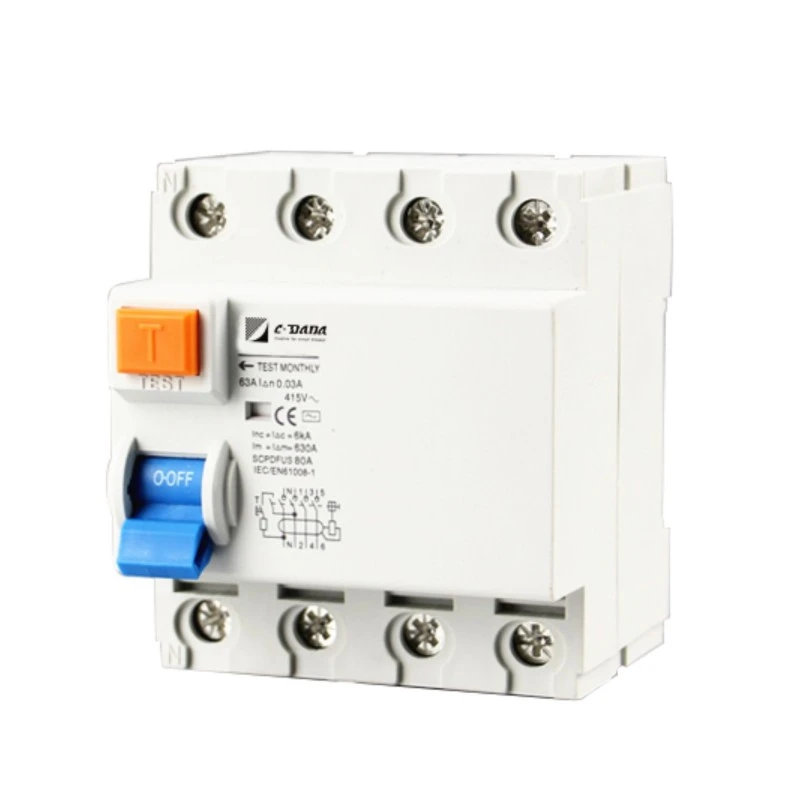

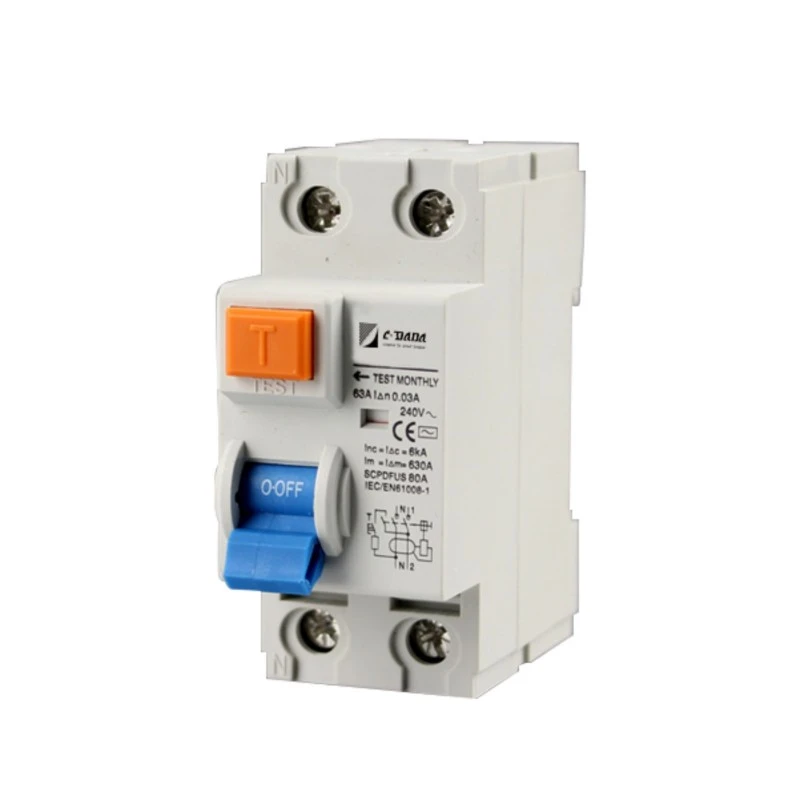

البولنديين: 2P (1+N) أو 4P (3+N)

التصنيف الحالي (في): 16A، 25A، 32A، 40A، 63A، 80A، 100A

الجهد المقنن:

2P: 240 فولت تيار متردد

4P: 240/415 فولت تيار متردد

الحساسية (I△n): 10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير

تيار عدم التعثر: 0.5 × I△n

وقت الرحلة عند I△n: ≥ 0.1 ثانية

قدرة التصنيع والكسر (I₄m):

500 أمبير (في ≥ 40 أمبير)

630 أمبير (في ≥ 63 أمبير)

تيار الدائرة القصيرة المشروط (Inc): 6 كيلو أمبير

قوة تحمل النبض (Uimp): 6000 فولت

درجة الحماية: IP20

التركيب: 35 مم DIN، عرض 45 مم

المحطات: نوع الدبوس، يدعم الكابلات التي يصل طولها إلى 35 مم²

الغلاف: بلاستيك مستورد مقاوم للهب، ومقاوم للحرارة، ومقاوم للصدمات

درجة حرارة التشغيل: مناسبة للبيئات الملوثة/القاسية

المؤشر المرئي: مؤشر حالة الموصل (يظهر حالة التشغيل/الإيقاف)

آلية الرحلة: إطلاق كهرومغناطيسي نقي - يعمل حتى مع عدم وجود جهد كهربائي على الخط

لماذا تختار CDADA RCCB الكهرومغناطيسي؟

★ عدم الاعتماد على جهد الإمداد

على عكس RCCBs الإلكترونية، لا يتطلب قاطع دائرة التيار الكهرومغناطيسي المتبقي أي طاقة إضافية - فهو يعمل بشكل موثوق حتى في حالة انقطاع التيار المحايد أو انهيار الجهد أو أثناء انقطاع التيار الكهربائي.

★ موثوقية لا مثيل لها في الظروف القاسية

يضمن التصميم الطرفي الخاص والمواد عالية الجودة أداءً مستقرًا في البيئات المتربة أو الرطبة أو المسببة للتآكل - وهي مثالية للمزارع والأنفاق والخزائن الخارجية.

★ تصميم آمن من الفشل بطبيعته

لا توجد أشباه موصلات = لا يوجد تقادم، ولا توجد خلل في البرامج، ولا توجد حساسية للتداخل الكهرومغناطيسي. مجرد فيزياء ميكانيكية مغناطيسية، مجربة منذ عقود.

★ الامتثال للمعايير العالمية

متوافق تمامًا مع IEC 61008-1، ومناسب للمشاريع الدولية التي تتطلب حماية قوية لا تحتاج إلى صيانة.

★ مسح الملاحظات التشغيلية

يتيح مؤشر موضع الاتصال المدمج التأكيد البصري الفوري - وهو أمر بالغ الأهمية لعمليات تدقيق السلامة والصيانة.

★ مع احترامنا لسرية العميل، فإننا نخدم العديد من الموزعين وشركاء تصنيع المعدات الأصلية في جميع أنحاء العالم الذين يزودون المشروعات الكبرى والأسواق المحلية.

★ تسعى فرق المبيعات والهندسة لدينا للرد على جميع الاستفسارات الفنية خلال 24 ساعة عمل.

التطبيقات النموذجية

كهربة الريف: المناطق ذات الشبكات غير المستقرة أو الضعيفة

المنشآت الصناعية: بيئات EMI عالية (أجهزة اللحام والمحركات)

الأنفاق والمناجم: الظروف الرطبة والملوثة

أنظمة النسخ الاحتياطي: حيث لا يمكن ضمان السلامة المحايدة

لوحات التصدير: للأسواق التي تتطلب موثوقية كهرومغناطيسية خالصة (مثل أجزاء من أفريقيا والشرق الأوسط وجنوب شرق آسيا)

الأسئلة المتداولة (الأسئلة الشائعة)

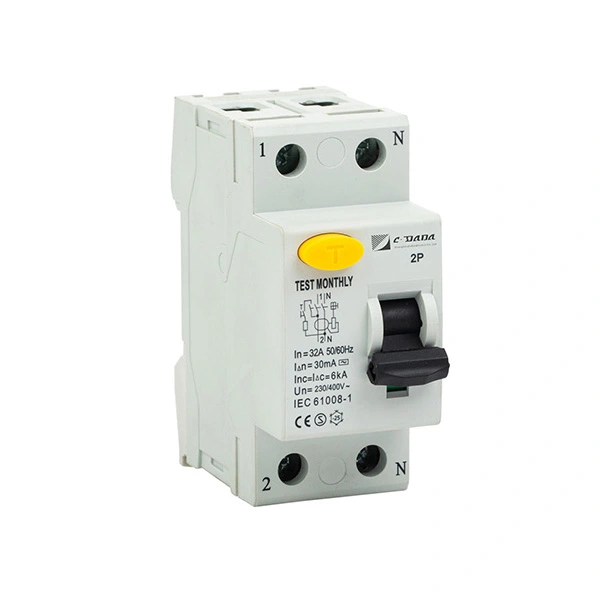

س 1: ما الفرق بين النوع A والنوع AC RCDs؟ أ1:

● نوع التيار المتردد: يكتشف فقط تسرب التيار المتردد الجيبي السلس (على سبيل المثال، من أعطال السخان).

● النوع أ: يكتشف تسرب التيار المتردد + التيار المستمر النابض (على سبيل المثال، من شواحن الهاتف، ومشغلات LED، والغسالات). → النوع A مطلوب في التركيبات الحديثة ذات الأحمال الإلكترونية. تقدم CDADA كلا النوعين — قم بتأكيد احتياجات تطبيقك.

س2: ما الفرق بين RCCBs الإلكترونية والكهرومغناطيسية؟

ميزة	RCCB الإلكترونية	RCCB الكهرومغناطيسي
الطاقة المطلوبة	نعم (يحتاج إلى جهد الخط)	لا - يعمل عند 0V
التبعية المحايدة	يفشل إذا فواصل محايدة	لا يزال يعمل دون محايدة
حساسية EMI	يمكن أن تقوم برحلة كاذبة بالقرب من المحركات/VFDs	محصن ضد EMI
يكلف	أدنى	أعلى قليلا
حالة الاستخدام	شبكات حضرية مستقرة	الأنظمة القاسية أو الريفية أو الحرجة

Q3: هل يدعم RCCB الكهرومغناطيسي هذا الحماية الشخصية بقدرة 30 مللي أمبير؟

ج3: نعم، فهو متوفر بقدرات 10 مللي أمبير، و30 مللي أمبير، و100 مللي أمبير. يلبي الإصدار 30 مللي أمبير متطلبات IEC للحماية من الصدمات المنقذة للحياة.

س 4: هل يمكن استخدامه في أنظمة التأريض TT؟

ج4: بالتأكيد. في الواقع، تُفضل مركبات RCCB الكهرومغناطيسية في أنظمة TT لأنها لا تعتمد على مرجع محايد مستقر - والذي قد يكون غائبًا أو ذا مقاومة عالية في إعدادات TT.

س 5: لماذا تختار CDADA لقواطع دوائر التيار الكهرومغناطيسي المتبقي؟

ج5: تقدم CDADA ما يلي:

● تصميم كهرومغناطيسي متوافق مع IEC 61008-1

● لا توجد إلكترونيات مخفية - عملية مغناطيسية خالصة

● غلاف عالي الجودة مقاوم للهب من أجل السلامة

● موثوقية مثبتة في البيئات الملوثة

● دعم صانعي القطع الأصلية: التسعير بالجملة، ومستندات الشهادات، وأخذ العينات بسرعة
