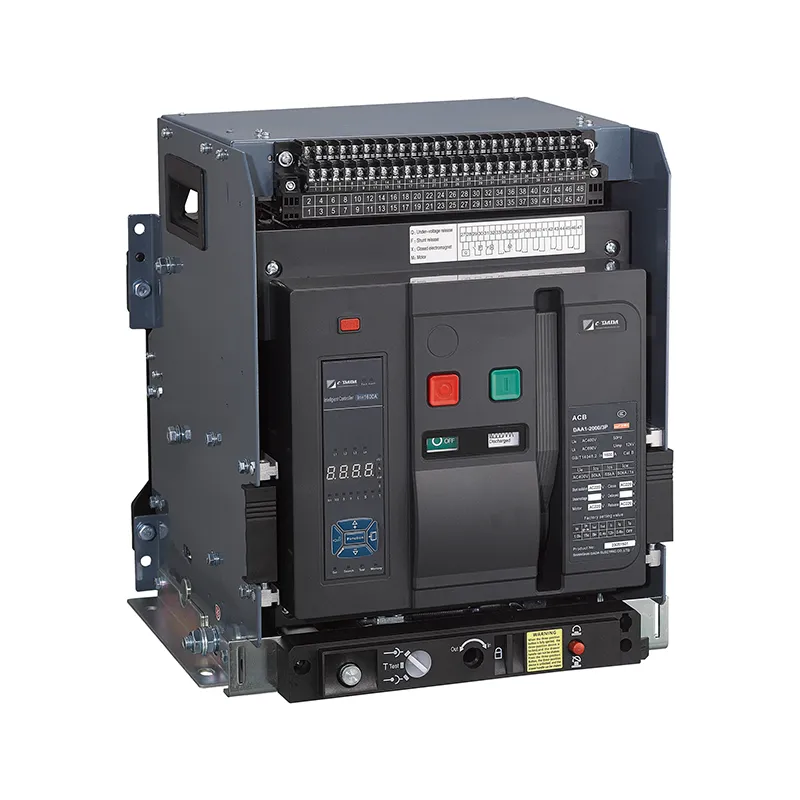

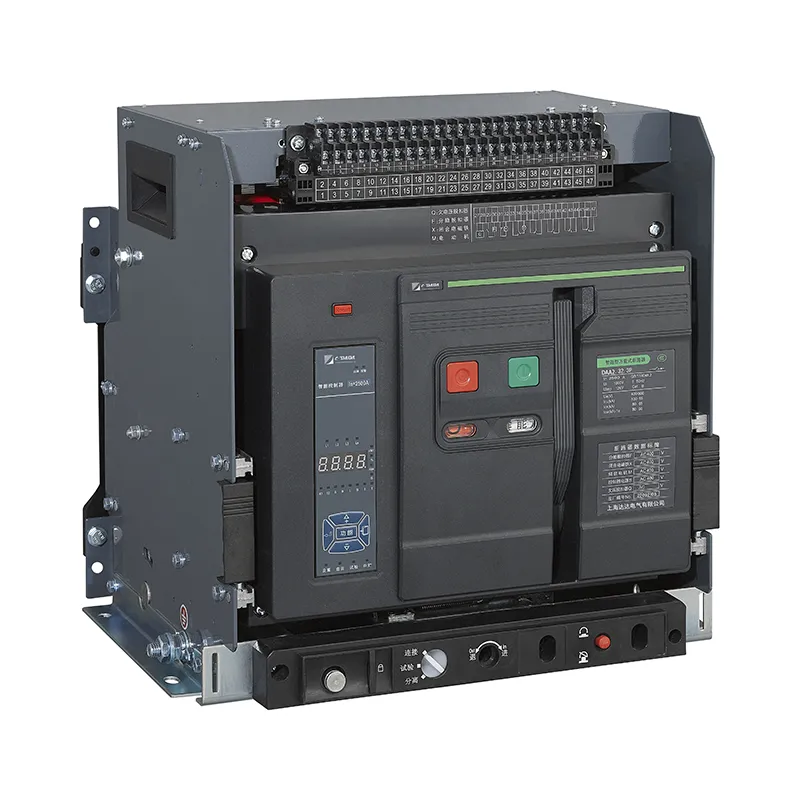

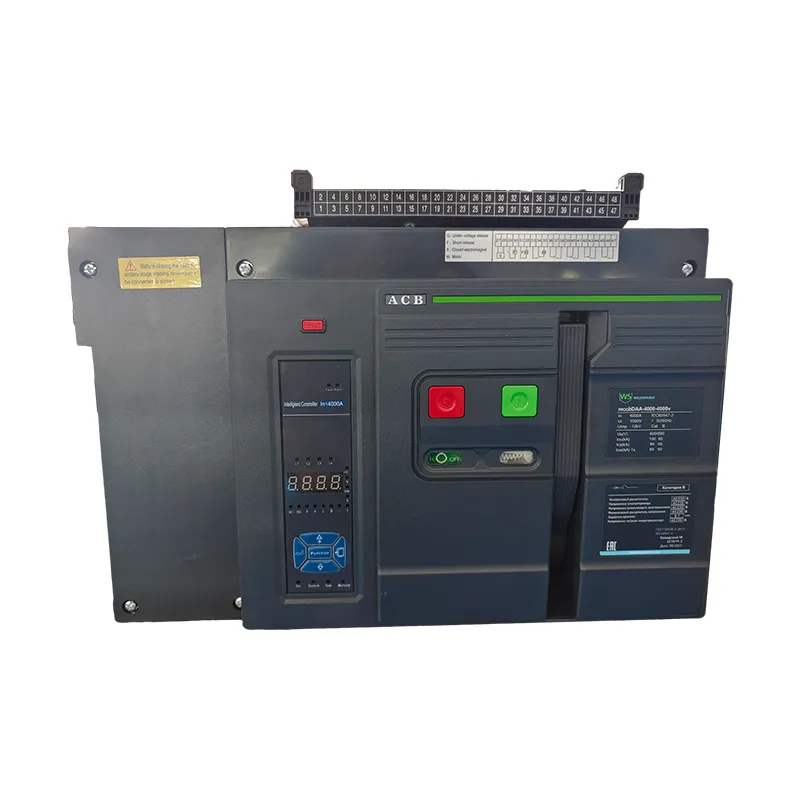

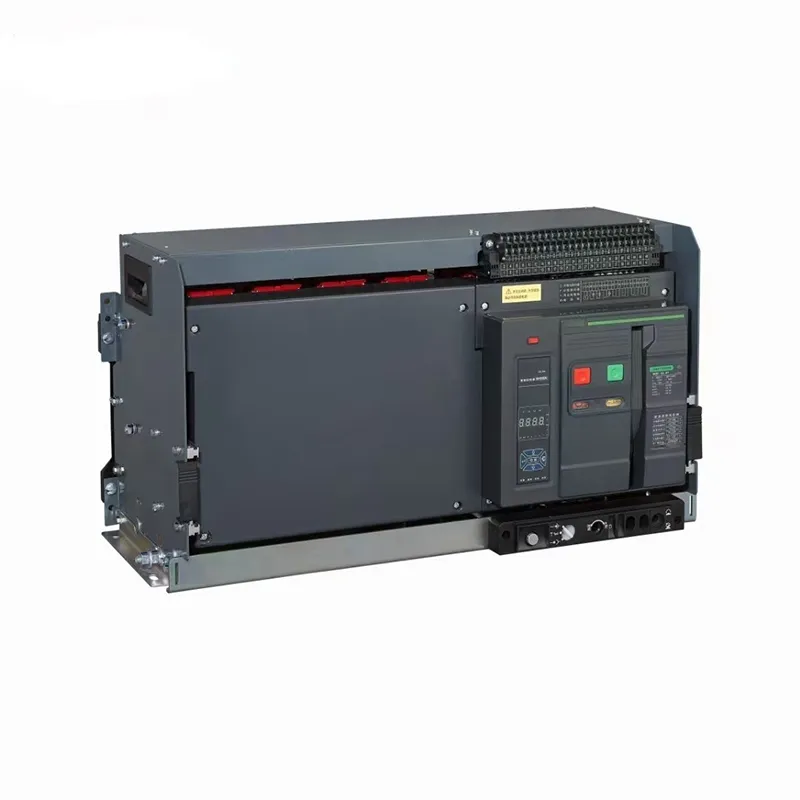

قاطع دائرة هوائية 3 مراحل
Model:DAA
CDADA هي الشركة المصنعة لقواطع دوائر الهواء ثلاثية الطور، وهذا المنتج مثالي للمصادر السائبة، وهو حل متعدد الاستخدامات مصمم لشبكات توزيع الطاقة الصناعية بتصنيف 400A-6300A. إنه يتميز بالحماية الذكية والتعثر الانتقائي الدقيق، المتوافق مع GB14048.2 وIEC60947-2. إنها أداة الانتقال إلى 3P ACB لمصنعي المعدات الأصلية والموزعين الذين يحتاجون إلى مجموعة مفاتيح قوية وموثوقة ذات جهد منخفض للمشروعات العالمية.
تم تصميم قاطع دائرة الهواء CDADA ثلاثي الطور لشبكات التيار المتردد 50 هرتز 690 فولت مع نطاق تيار 400 أمبير - 6300 أمبير للاستخدام الصناعي المتنوع. باعتبارنا مصنعًا محترفًا، يوفر منتجنا الحماية الكاملة ضد الحمل الزائد والدوائر القصيرة والجهد المنخفض وأخطاء التأريض أحادية الطور. يتميز جهاز 3P ACB المتقدم بحماية ذكية واتصال مفتوح مع أربعة أجهزة تحكم عن بعد، مما يضمن أداءً موثوقًا لجميع احتياجات توزيع الطاقة.
معلمة المنتج (المواصفات)
| سلسلة الموديل: | داا |
| الإطار الحالي المقدر (Inm): | 400/500/630/800/1000/1600/2000/ 3200 / 4000/5000/ 6300A |
| التصنيف الحالي (في): | 400 أمبير ~ 6300 أمبير |
| البولنديين: | معيار 3P (4P اختياري) |
| الفولطية المقدرة (UE): | 400 فولت / 690 فولت |
| دفعة تحمل الجهد: | 8000 فولت على ارتفاع 2000 متر (≥12000 فولت كحد أقصى) |
| وحدة العناية المركزة (400 فولت/690 فولت): | 80 كيلو أمبير - 120 كيلو أمبير / 50 كيلو أمبير - 80 كيلو أمبير |
| ن × إيكو (400 فولت/690 فولت): | 176 كيلو أمبير/0.2 - 264 كيلو أمبير/0.2 / 105 كيلو أمبير/0.25 - 187 كيلو أمبير/0.2 |
| آيكس (400 فولت/690 فولت): | 50 كيلو أمبير - 80 كيلو أمبير / 40 كيلو أمبير - 70 كيلو أمبير |
| اي سي دبليو (1S): | 50 كيلو أمبير - 100 كيلو أمبير (MCR) عند 400 فولت؛ 40 كيلو أمبير - 75 كيلو أمبير (MCR) عند 690 فولت |
| الامتثال للمعايير: | GB14048.2، IEC60947-2 |
ميزة المنتج والتطبيق
تم تصميم قاطع الدائرة الهوائية CDADA ثلاثي الطور لتطبيقات متنوعة بما في ذلك محطات الطاقة والمحطات الفرعية ومنشآت التصنيع واسعة النطاق. متوفر في كلا النوعين الثابت والأدراج، وهو يدعم الصيانة بالتبديل السريع، مما يقلل من وقت التوقف عن العمل. بفضل وحدات التحكم الذكية، يمكن للمستخدمين تخصيص إعدادات الحماية وفقًا للاحتياجات المحددة.
الميزات الرئيسية:
● خيارات وحدة التحكم الذكية: bse5 (النوع H)، bse4 (النوع M)، bse3 (النوع L)
● وظائف الحماية: الحد الزمني العكسي للتأخير الزائد والطويل، والحد الزمني العكسي للتأخير القصير، والحد الزمني المحدد، والوظيفة اللحظية، وحماية التأريض أحادية الطور
● وظائف العرض والتنبيه: عرض التيار والجهد في الوقت الحقيقي، والتنبيه الزائد، ووظيفة الفحص الذاتي
● واجهة الاتصال: بروتوكول مفتوح يدعم "أربعة أجهزة تحكم عن بعد"
تفاصيل الإنتاج
تم تصنيعها بواسطة شركة SHANGHAI DADA ELECTRIC CO.,LTD، وتخضع كل مرحلة ACB ثلاثية إلى اختبارات صارمة وعمليات مراقبة الجودة.
تشمل الميزات الرئيسية ما يلي:
● جودة المواد: وصلات نحاسية خالية من الأكسجين مع طبقات من سبائك الفضة
● نطاق درجة الحرارة: يعمل ضمن درجات الحرارة المحيطة التي تتراوح من -5 درجة مئوية إلى +40 درجة مئوية، مع خيارات درجات الحرارة المنخفضة (-10 درجة مئوية أو -25 درجة مئوية) والأعلى (+40 درجة مئوية) عند الطلب
● تشغيل الارتفاع: ارتفاع يصل إلى 2000 متر، مع توفر تعديلات للارتفاعات الأعلى
● المقاومة البيئية: مستوى حماية IP30، مناسب لبيئات مستوى التلوث III
نصائح الصيانة:
● التفتيش المنتظم على الأسطح الملامسة والمزالق القوسية
● ضمان المحاذاة الصحيحة والتركيب الآمن
● الاختبار الدوري لوظائف جهاز التحكم الذكي
التعليمات
س1: ما هي طرق التثبيت المختلفة المتاحة لـ CDADA 3 المرحلة ACB؟
A1: تتوفر قواطع دوائر الهواء CDADA ثلاثية الطور في كل من الأنواع الثابتة وأنواع الأدراج، مما يتيح المرونة بناءً على احتياجات التثبيت الخاصة بك.
Q2: هل يمكن استخدام هذا الكسارة في تكوينات ثلاثية وأربعة أقطاب؟
ج2: نعم، يتوفر CDADA 3 المرحلة ACB في كل من تكوينات 3P (قياسية) و4P، وفقًا لمتطلبات التطبيق الخاص بك.
س 3: هل يأتي ACB ثلاثي الطور مزودًا بوحدة تحكم ذكية؟
ج3: على الرغم من أن النموذج الأساسي يمكن أن يعمل كمعزل بدون وحدة تحكم ذكية، إلا أن وحدات التحكم الذكية الاختيارية (bse5، bse4، bse3) متاحة لتعزيز الحماية والمراقبة عن بعد.
س4: كيف يختلف جهد تحمل الدفعة مع الارتفاع؟
A4: جهد تحمل النبض هو 8000 فولت على ارتفاع 2000 متر ويجب ألا يتجاوز 12000 فولت على ارتفاعات أعلى.
س 5: هل CDADA 3 المرحلة ACB متوافقة مع المعايير الدولية؟
ج5: نعم، تتوافق المرحلة الثالثة من CDADA ACB مع المعايير الوطنية (GB14048.2) والدولية (IEC60947-2)، مما يضمن إمكانية تطبيقها في جميع أنحاء العالم.
